Bộ cắt uốn đột CH-60-CFP-800 chất lượng vượt trội

Bộ cắt uốn đột CH-60-CFP-800 là bộ thiết bị gia công kim loại bằng thủy lực, kết hợp đầu đột thủy lực CH-60 với bơm thủy lực đạp chân CFP-800. Đây là giải pháp phù hợp cho các công việc đột lỗ trên thanh cái đồng, nhôm, thép tấm, thép góc và nhiều loại vật liệu kim loại khác.

Trong đó, CH-60 là đầu đột thủy lực, trực tiếp tạo lực để thực hiện quá trình đột lỗ. CFP-800 là bơm thủy lực đạp chân, cung cấp áp suất dầu cao áp cho đầu đột. CFP-800 sử dụng cơ cấu bơm hai cấp, cho phép cấp dầu nhanh ở giai đoạn áp suất thấp và chuyển sang áp suất cao khi bắt đầu gia công. Bơm có áp suất tối đa 700 bar, phù hợp với các dụng cụ thủy lực một chiều.

Bộ CH-60-CFP-800 đặc biệt hữu ích trong gia công tủ điện, thanh cái đồng – nhôm, thang máng cáp, kết cấu thép và các công việc cơ khí cần đột lỗ nhanh, chính xác mà không cần sử dụng nguồn điện.

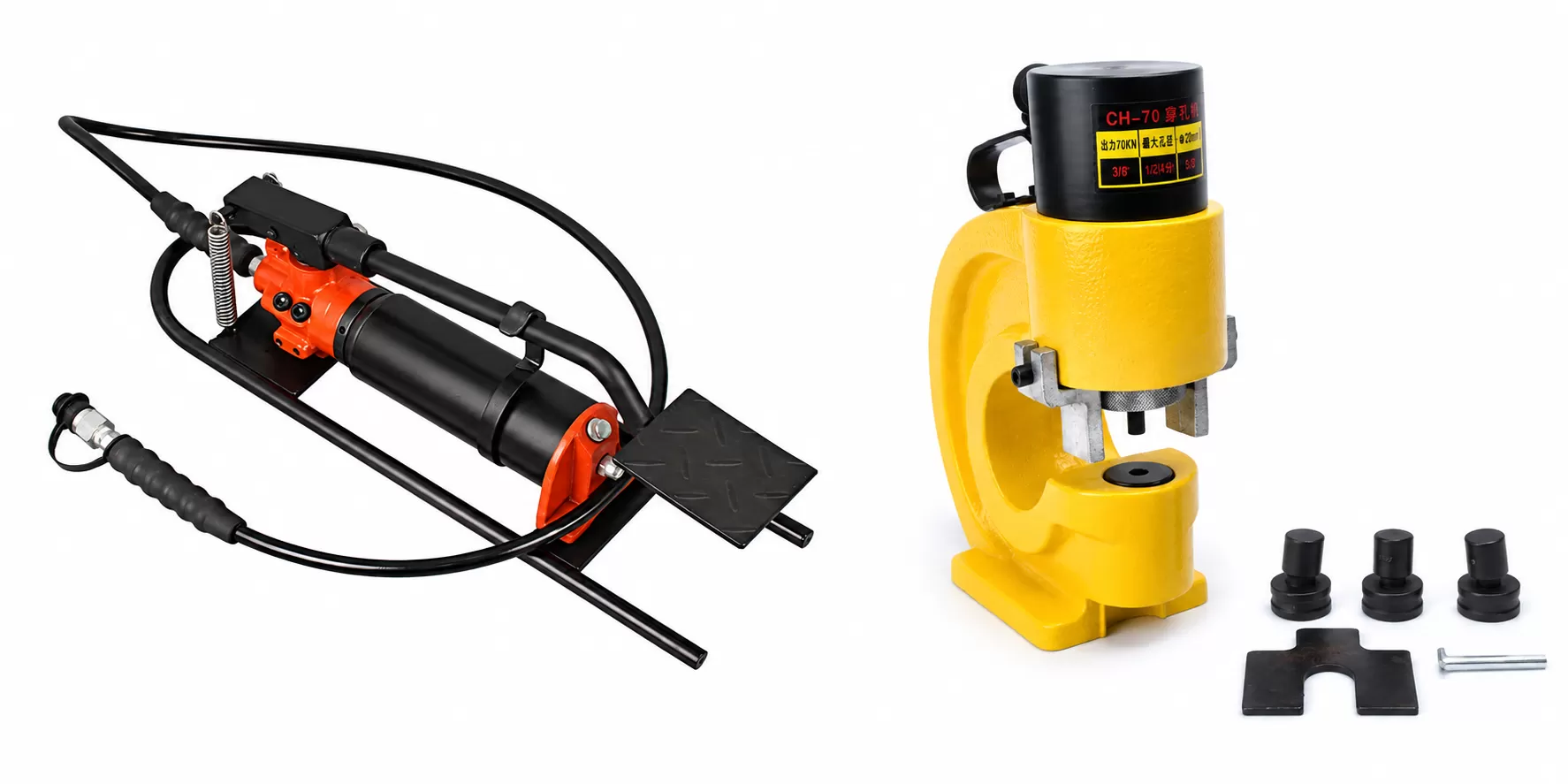

Cấu tạo bộ cắt uốn đột CH-60-CFP-800

Bộ sản phẩm gồm hai bộ phận chính:

Đầu đột thủy lực CH-60: là bộ phận trực tiếp thực hiện thao tác đột. CH-60 có thiết kế dạng chữ C chắc chắn, họng đột khoảng 95 mm và lực đột khoảng 30–31 tấn tùy phiên bản. Đầu đột có thể kết hợp với bơm tay, bơm chân hoặc bơm điện thủy lực phù hợp.

Bơm thủy lực đạp chân CFP-800: là bộ nguồn thủy lực tạo áp lực cho CH-60. Bơm sử dụng bàn đạp chân, không cần nguồn điện, thuận tiện khi làm việc tại công trường hoặc những khu vực không có nguồn điện. CFP-800 có áp suất tối đa 700 bar và bình dầu dung tích khoảng 1.200 cc.

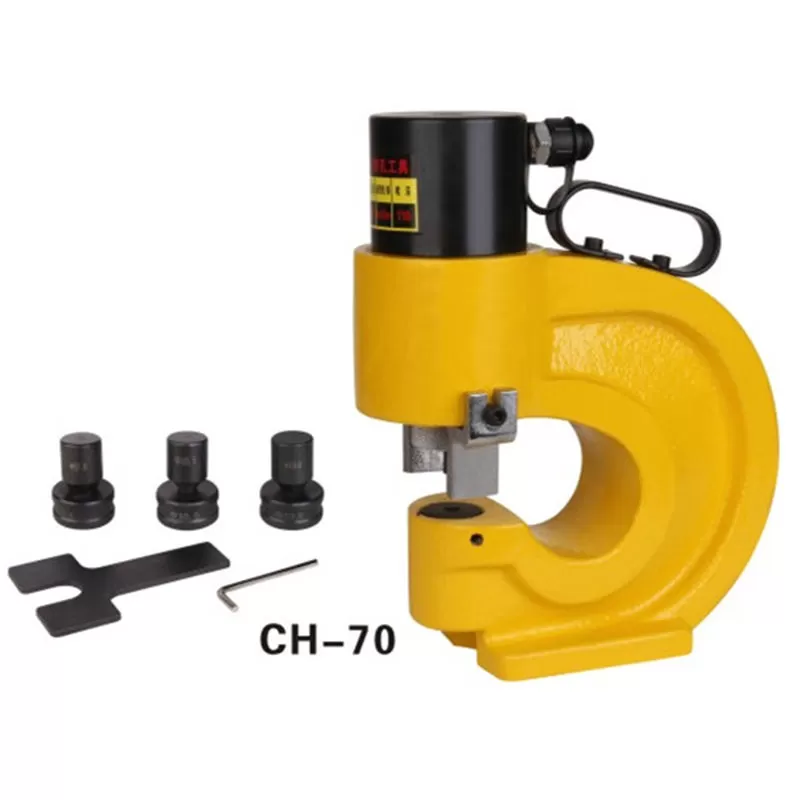

Đầu đột thủy lực CH-60 mạnh mẽ, lực đột khoảng 31 tấn

CH-60 là dòng đầu đột thủy lực tách rời chuyên dùng để tạo lỗ trên vật liệu kim loại. Thiết kế đầu đột dạng chữ C giúp người dùng dễ đưa vật liệu vào vị trí cần gia công và thuận tiện định vị trước khi đột.

Các tài liệu kỹ thuật công bố CH-60 với lực đột khoảng 31 tấn, họng đột 95 mm và khả năng đột đồng/nhôm đến khoảng 10 mm, thép đến khoảng 6 mm. Một số phiên bản nhà sản xuất khác công bố khả năng vật liệu đồng/nhôm 10 mm và thép 8 mm, do đó khả năng thực tế cần căn cứ đúng phiên bản CH-60 và loại vật liệu sử dụng.

CH-60 thường đi kèm 4 bộ khuôn đột tiêu chuẩn gồm:

• Ø10,5 mm – 3/8 inch
• Ø13,8 mm – 1/2 inch
• Ø17 mm – 5/8 inch
• Ø20,5 mm – 3/4 inch

Ngoài các kích thước tiêu chuẩn, người dùng có thể lựa chọn thêm khuôn với kích thước khác tùy nhu cầu gia công.

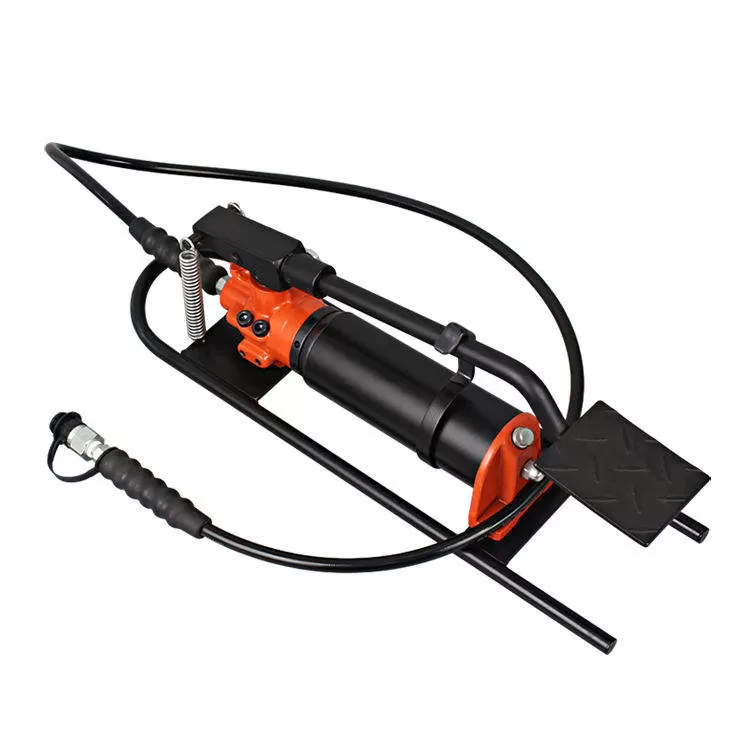

Bơm thủy lực đạp chân CFP-800 áp suất 700 bar

CFP-800 là bơm thủy lực đạp chân hai cấp, được thiết kế để cung cấp nguồn thủy lực cao áp cho các dụng cụ thủy lực một chiều như đầu đột, đầu cắt, đầu ép và đầu uốn.

Bơm có áp suất tối đa 700 bar (10.000 psi). Ở giai đoạn áp suất thấp, CFP-800 cung cấp lưu lượng dầu lớn để đưa piston di chuyển nhanh. Khi tải tăng, bơm chuyển sang giai đoạn áp suất cao với lưu lượng nhỏ hơn để tạo lực làm việc. Thiết kế hai cấp giúp rút ngắn thời gian thao tác và nâng cao hiệu quả sử dụng.

Một ưu điểm đáng chú ý của CFP-800 là không cần sử dụng điện. Người vận hành chỉ cần tác động bàn đạp chân để tạo áp suất, phù hợp với công việc ngoài công trường, khu vực thi công lưu động hoặc những nơi khó bố trí nguồn điện.

Thông số kỹ thuật đầu đột thủy lực CH-60

Thông số CH-60 có thể khác nhau giữa các phiên bản OEM. Các tài liệu kỹ thuật phổ biến công bố lực đột 30–31 tấn, họng 95 mm và bộ khuôn Ø10,5 / 13,8 / 17 / 20,5 mm.

Thông số kỹ thuật bơm thủy lực CFP-800

Các thông số trên tương ứng với cấu hình CFP-800 được công bố với bình dầu 1.200 cc, trọng lượng 12,6 kg và kích thước 480 × 155 × 250 mm. Một số tài liệu khác có thể công bố lưu lượng theo đơn vị cc/lần đạp thay vì L/min.

Khả năng đột của bộ CH-60-CFP-800

Khi kết hợp đầu đột CH-60 với bơm CFP-800, bộ thiết bị có thể đáp ứng nhiều nhu cầu đột lỗ trong ngành điện, cơ khí và xây dựng.

Các ứng dụng phổ biến gồm:

• Đột lỗ thanh cái đồng.
• Đột lỗ thanh nhôm.
• Đột lỗ thép tấm.
• Đột lỗ thép góc.
• Gia công tủ điện.
• Gia công thanh cái điện.
• Gia công thang máng cáp.
• Gia công kết cấu kim loại.
• Gia công các chi tiết cơ khí.
• Thi công hệ thống điện công nghiệp.

CH-60 được thiết kế để sử dụng với nguồn bơm thủy lực bên ngoài và có thể kết hợp với các loại bơm như CFP-800, CP-700 hoặc bơm điện phù hợp.

Ưu điểm của bộ cắt uốn đột CH-60-CFP-800

Lực đột mạnh khoảng 31 tấn

Đầu đột CH-60 tạo lực lớn, giúp quá trình đột lỗ diễn ra nhanh chóng và giảm đáng kể sức người so với phương pháp đột thủ công.

Áp suất thủy lực cao 700 bar

CFP-800 có áp suất tối đa 700 bar, đáp ứng yêu cầu làm việc của đầu đột CH-60 và nhiều dụng cụ thủy lực một chiều khác.

Không cần sử dụng điện

CFP-800 vận hành bằng chân, vì vậy người dùng có thể sử dụng bộ thiết bị tại những vị trí không có nguồn điện. Đây là lợi thế lớn khi thi công ngoài công trường.

Bơm hai cấp cho tốc độ làm việc tốt

CFP-800 sử dụng cơ cấu hai cấp, cung cấp lưu lượng lớn ở áp suất thấp để đưa piston tiến nhanh, sau đó chuyển sang áp suất cao khi bắt đầu tạo lực.

Bộ khuôn đa dạng

CH-60 được cung cấp bộ khuôn tiêu chuẩn gồm Ø10,5 mm, Ø13,8 mm, Ø17 mm và Ø20,5 mm, đáp ứng nhiều kích thước lỗ thường gặp trong gia công điện và cơ khí.

Thiết kế tách rời linh hoạt

CH-60 và CFP-800 là hai bộ phận tách rời, kết nối thông qua đường ống thủy lực. Thiết kế này thuận tiện cho vận chuyển, bảo quản và sử dụng tại nhiều vị trí khác nhau.

Ứng dụng thực tế của CH-60-CFP-800

Gia công tủ điện

Bộ đột thủy lực phù hợp để tạo các lỗ trên vỏ tủ điện, tấm kim loại và các chi tiết phục vụ lắp đặt thiết bị điện.

Đột thanh cái đồng và nhôm

CH-60 có khả năng tạo các lỗ tròn trên thanh cái đồng, nhôm với kích thước khuôn phù hợp, phục vụ chế tạo và lắp đặt hệ thống phân phối điện.

Gia công thép góc

Thiết kế đầu đột dạng chữ C cho phép đưa thép góc và các chi tiết kim loại phù hợp vào vị trí làm việc, thuận tiện cho quá trình tạo lỗ.

Thi công ngoài công trường

Do CFP-800 không cần nguồn điện, bộ CH-60-CFP-800 đặc biệt phù hợp với các công việc sửa chữa, lắp đặt và thi công lưu động.

Hướng dẫn sử dụng cơ bản CH-60-CFP-800

Trước khi làm việc, kiểm tra lượng dầu trong CFP-800, tình trạng ống thủy lực, đầu nối nhanh và đầu đột CH-60.

Kết nối ống thủy lực cao áp từ CFP-800 với đầu đột CH-60. Đảm bảo các đầu nối được lắp chắc chắn và đúng quy cách.

Lựa chọn khuôn có kích thước phù hợp với đường kính lỗ cần tạo. Lắp chày và cối đúng vị trí trên đầu đột.

Đưa vật liệu vào họng đột và căn chỉnh chính xác vị trí cần tạo lỗ.

Dùng bàn đạp CFP-800 để bơm dầu. Ở giai đoạn đầu, bơm nhanh giúp piston di chuyển nhanh đến vị trí làm việc. Khi gặp tải, hệ thống chuyển sang giai đoạn áp suất cao để tạo lực đột.

Sau khi hoàn thành, thực hiện xả áp để piston trở về vị trí ban đầu trước khi lấy vật liệu ra.

Lưu ý khi sử dụng bộ đột thủy lực CH-60-CFP-800

Không vận hành hệ thống vượt quá áp suất tối đa 700 bar.

Không sử dụng khuôn đột bị nứt, mòn quá mức hoặc biến dạng.

Luôn kiểm tra ống thủy lực và các đầu nối trước khi làm việc.

Lựa chọn khuôn phù hợp với vật liệu, chiều dày và đường kính lỗ cần gia công.

Không đặt tay vào khu vực đột khi hệ thống đang chịu áp lực.

Không đạp bơm khi đầu đột chưa được đặt đúng vị trí hoặc chưa lắp khuôn đúng cách.

Sử dụng dầu thủy lực phù hợp và thay dầu, bảo dưỡng bơm theo định kỳ để đảm bảo thiết bị hoạt động ổn định.

Mua bộ cắt uốn đột CH-60-CFP-800 tại Thienantools.vn

Bộ cắt uốn đột CH-60-CFP-800 là lựa chọn phù hợp cho các đơn vị cần một bộ đột thủy lực mạnh, linh hoạt và không phụ thuộc vào nguồn điện.

Sự kết hợp giữa đầu đột thủy lực CH-60 khoảng 31 tấn và bơm thủy lực đạp chân CFP-800 áp suất tối đa 700 bar mang lại giải pháp gia công lỗ hiệu quả cho thanh cái đồng, nhôm, thép tấm, thép góc và nhiều chi tiết kim loại khác.

Với thiết kế tách rời, bộ thiết bị thuận tiện mang theo đến công trường, sử dụng trong xưởng cơ khí hoặc các công việc lắp đặt hệ thống điện. CFP-800 còn có cơ cấu hai cấp giúp tăng tốc độ cấp dầu ở giai đoạn không tải và tạo áp suất cao khi đột.

Thienantools.vn cung cấp các dòng dụng cụ và thiết bị thủy lực phục vụ gia công cơ khí, điện công nghiệp và thi công. Khách hàng có thể liên hệ để được tư vấn đầu đột CH-60, bơm CFP-800 và bộ khuôn phù hợp với nhu cầu thực tế.
