Bộ cắt uốn đột kết hợp CH-60-CTE-25AG chất lượng vượt trội

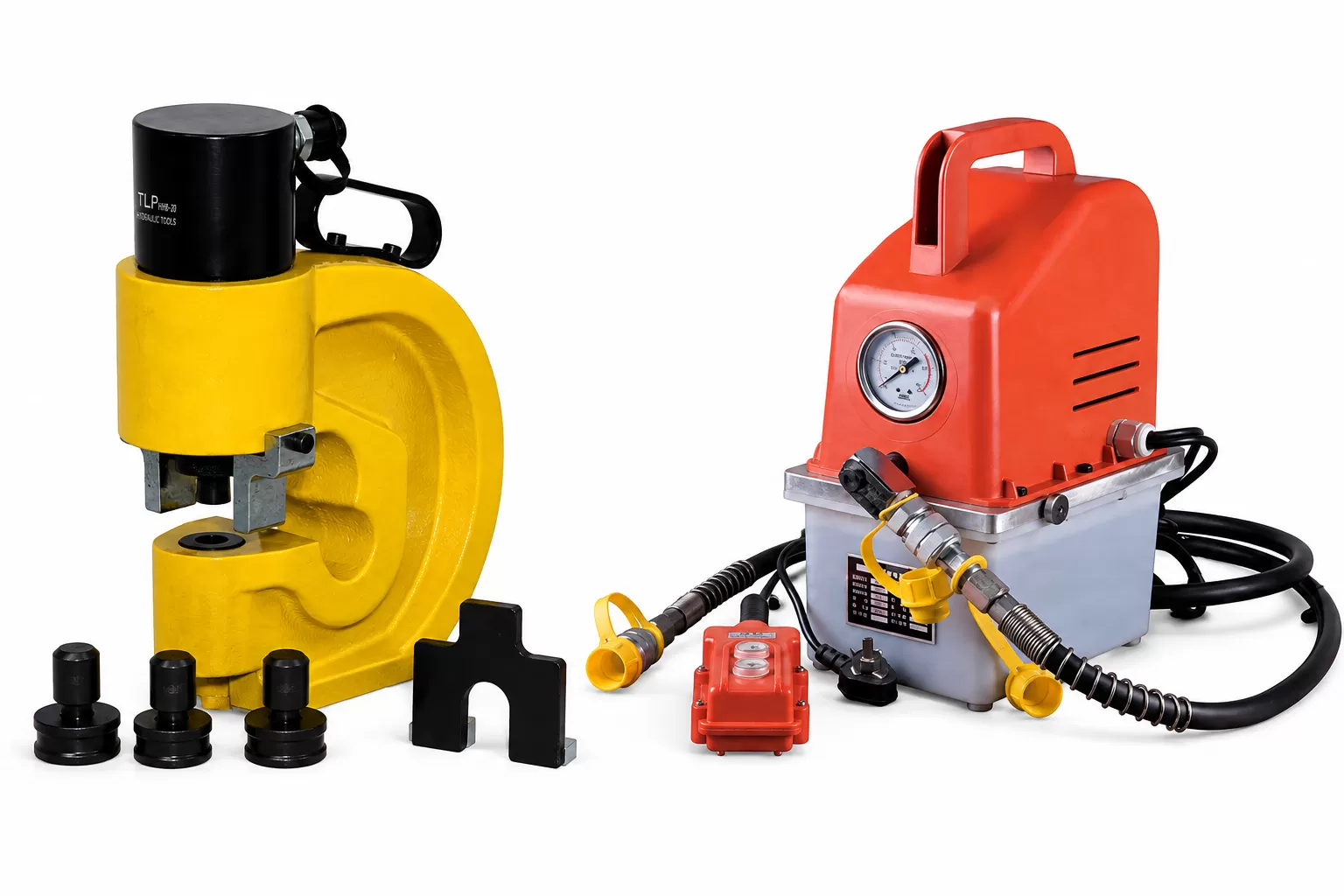

Bộ cắt uốn đột kết hợp CH-60-CTE-25AG là bộ thiết bị chuyên dụng dùng để gia công thanh cái đồng trong sản xuất tủ điện, tủ phân phối và hệ thống điện công nghiệp. Bộ sản phẩm là sự kết hợp giữa máy đột lỗ thủy lực CH-60 và bơm điện thủy lực CTE-25AG, tạo thành một giải pháp đột lỗ thanh cái mạnh mẽ, nhanh chóng và thuận tiện.
Trong đó, CH-60 đảm nhiệm chức năng đột lỗ thanh đồng, còn CTE-25AG đóng vai trò bộ nguồn thủy lực, sử dụng động cơ điện để tạo áp suất dầu và cung cấp lực cho đầu đột.
Với khả năng tạo áp suất thủy lực lên đến 700 bar (70 MPa), bộ CH-60-CTE-25AG phù hợp với các xưởng sản xuất tủ điện, cơ sở gia công thanh cái, nhà thầu điện công nghiệp và đơn vị thi công cần gia công thanh đồng thường xuyên.
Bộ CH-60-CTE-25AG gồm những gì?
Bộ sản phẩm gồm 2 thành phần chính:
1. Máy đột lỗ thủy lực CH-60
CH-60 là đầu đột lỗ thủy lực chuyên dụng dùng để tạo lỗ trên thanh cái đồng. Đầu đột nhận dầu áp suất cao từ bơm CTE-25AG để tạo lực đột.

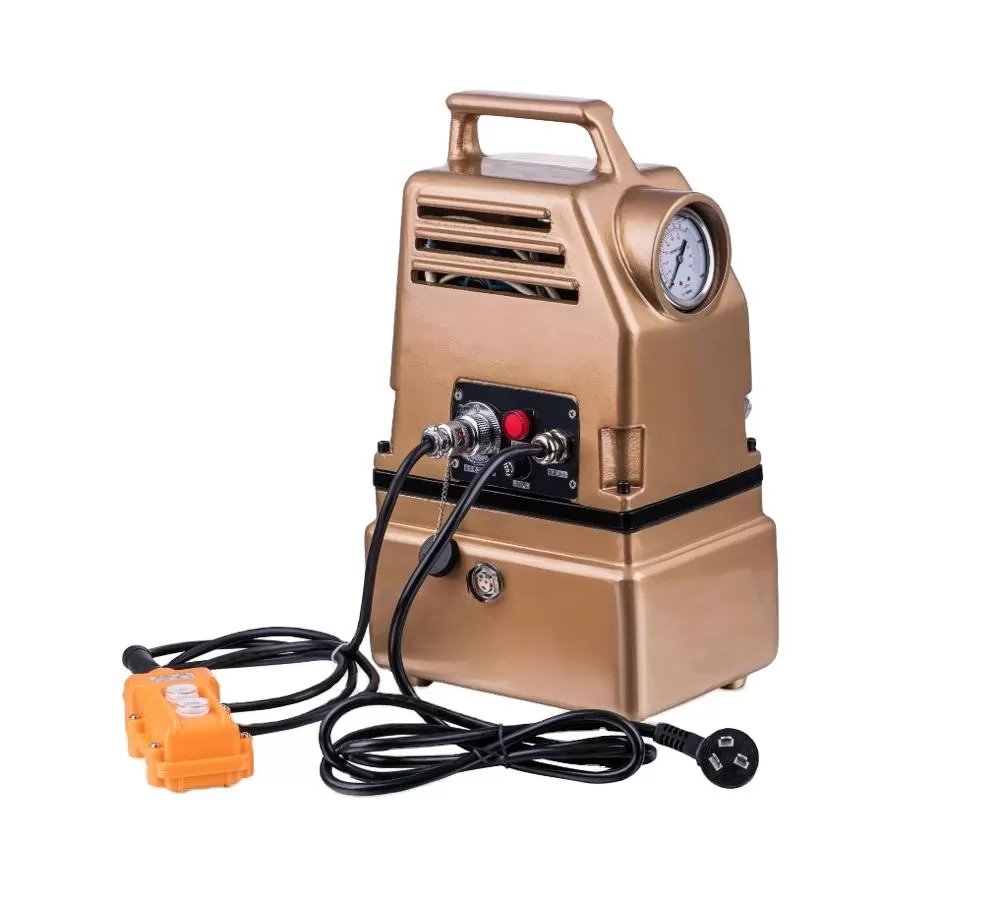

2. Bơm điện thủy lực CTE-25AG
CTE-25AG là bơm điện thủy lực cao áp, sử dụng động cơ điện để tạo và cung cấp áp suất dầu cho các dụng cụ thủy lực một chiều. Bơm có áp suất tối đa 700 bar (10.000 psi) và phù hợp để kết hợp với đầu đột thủy lực CH-60.
Sự kết hợp giữa CH-60 và CTE-25AG giúp người dùng có một bộ thiết bị đột lỗ thanh cái hoạt động bằng điện, giảm đáng kể công sức so với bơm tay thủy lực.
Thông số kỹ thuật máy đột lỗ CH-60
| Thông số | Chi tiết |
|---|---|
| Model | CH-60 |
| Loại thiết bị | Đầu đột lỗ thủy lực |
| Lực đột | 6 tấn |
| Chức năng | Đột lỗ thanh cái |
| Vật liệu gia công | Thanh đồng |
| Phương thức tạo lực | Thủy lực |
| Nguồn tạo áp | Bơm thủy lực CTE-25AG |
| Ứng dụng | Gia công thanh cái tủ điện |
CH-60 sử dụng lực thủy lực để tạo lực đột, giúp quá trình tạo lỗ trên thanh cái đồng nhanh chóng và thuận tiện.
Thông số kỹ thuật bơm điện thủy lực CTE-25AG
| Thông số | Chi tiết |
|---|---|
| Model | CTE-25AG |
| Loại bơm | Bơm điện thủy lực 1 chiều |
| Áp suất tối đa | 700 bar / 70 MPa / 10.000 psi |
| Dung tích dầu hữu dụng | 4 lít |
| Dung tích bình chứa | Khoảng 4 – 5 lít tùy phiên bản |
| Công suất động cơ | 0,75 kW |
| Điện áp | 220 V |
| Tần số | 50 Hz |
| Lưu lượng áp thấp | Khoảng 3 L/phút |
| Lưu lượng áp cao | Khoảng 0,32 L/phút |
| Tốc độ động cơ | Tối đa khoảng 2.000 vòng/phút |
| Kiểu mạch | 1 chiều |
| Đầu nối | Rc3/8 |
| Kích thước tham khảo | 235 × 210 × 398 mm |
| Trọng lượng | Khoảng 16 kg |
Các thông số trên được đối chiếu từ catalogue CTE-25AG, trong đó phiên bản 0,75 kW/220 V có lưu lượng khoảng 3 L/phút ở áp thấp và 0,32 L/phút ở áp cao, áp suất tối đa 700 bar.
CTE-25AG được thiết kế với hệ thống bơm 2 cấp, giúp cung cấp dầu nhanh ở giai đoạn áp suất thấp và chuyển sang lưu lượng thấp hơn khi áp suất tăng cao. Cấu hình này giúp rút ngắn thời gian đưa dụng cụ thủy lực đến vị trí làm việc.
Thông số tổng thể bộ CH-60-CTE-25AG
| Hạng mục | Thông tin |
|---|---|
| Tên sản phẩm | Bộ cắt uốn đột kết hợp CH-60-CTE-25AG |
| Thành phần | Máy đột CH-60 + bơm điện CTE-25AG |
| Đầu đột | CH-60 |
| Bơm thủy lực | CTE-25AG |
| Lực đột | 6 tấn |
| Áp suất tối đa | 700 bar / 70 MPa |
| Công suất bơm | 0,75 kW |
| Điện áp bơm | 220 V |
| Lưu lượng thấp | Khoảng 3 L/phút |
| Lưu lượng cao áp | Khoảng 0,32 L/phút |
| Dung tích dầu | Khoảng 4 lít hữu dụng |
| Vật liệu gia công | Thanh cái đồng |
| Chức năng chính | Đột lỗ thanh cái |
| Phương thức vận hành | Bơm điện thủy lực |
| Ứng dụng | Sản xuất tủ điện, điện công nghiệp |
Ưu điểm của bộ cắt uốn đột CH-60-CTE-25AG
Kết hợp đầu đột CH-60 với bơm điện CTE-25AG
Bộ sản phẩm không phải một máy đơn lẻ mà là sự kết hợp giữa đầu đột thủy lực CH-60 và bơm điện thủy lực CTE-25AG. Bơm đóng vai trò cung cấp nguồn áp suất cho đầu đột.
Lực đột mạnh 6 tấn
CH-60 có lực đột 6 tấn, hỗ trợ tạo lỗ trên thanh cái đồng nhanh chóng và hiệu quả.
Áp suất thủy lực lên đến 700 bar
CTE-25AG có áp suất tối đa 700 bar (70 MPa), đáp ứng yêu cầu cấp lực cho các dụng cụ thủy lực cao áp tương thích.
Vận hành bằng điện, giảm công sức
So với bộ CH-60 kết hợp bơm tay, phiên bản sử dụng CTE-25AG giúp người vận hành không phải liên tục bơm bằng tay. Động cơ điện đảm nhiệm quá trình tạo áp suất, giúp công việc thuận tiện hơn khi gia công số lượng lớn thanh cái.
Bơm 2 cấp cho tốc độ làm việc tốt
CTE-25AG sử dụng cơ chế cấp dầu 2 cấp, với lưu lượng cao hơn ở áp suất thấp và lưu lượng thấp hơn khi áp suất tăng cao. Điều này giúp thiết bị nhanh chóng tiếp cận trạng thái làm việc trước khi tạo lực ở áp suất cao.
Có đồng hồ theo dõi áp suất
CTE-25AG được trang bị đồng hồ áp suất để người sử dụng theo dõi áp lực làm việc, hỗ trợ kiểm soát quá trình vận hành.
Ứng dụng của bộ CH-60-CTE-25AG
Bộ cắt uốn đột CH-60-CTE-25AG phù hợp với các công việc gia công thanh cái trong lĩnh vực điện công nghiệp.
Một số ứng dụng phổ biến:
- Đột lỗ thanh cái đồng.
- Tạo lỗ đấu nối trên thanh đồng.
- Gia công thanh cái cho tủ điện.
- Gia công thanh cái cho tủ phân phối.
- Sản xuất và lắp ráp tủ điện công nghiệp.
- Thi công hệ thống phân phối điện.
- Bảo trì và sửa chữa tủ điện.
- Gia công thanh đồng tại xưởng sản xuất.
- Gia công thanh cái với số lượng lớn.
Bộ CH-60-CTE-25AG phù hợp với ai?
Sản phẩm đặc biệt phù hợp với các đơn vị cần gia công thanh cái thường xuyên và muốn giảm công sức vận hành so với bơm tay.
Đối tượng sử dụng gồm:
- Xưởng sản xuất tủ điện.
- Nhà máy sản xuất thiết bị điện.
- Nhà thầu điện công nghiệp.
- Cơ sở gia công thanh cái đồng.
- Đơn vị thi công hệ thống điện.
- Xưởng cơ khí điện.
- Đơn vị bảo trì và sửa chữa tủ điện.
So sánh CH-60-CTE-25AG với CH-60-CP-700A
Nếu cùng sử dụng đầu đột CH-60, điểm khác biệt nằm ở bộ nguồn thủy lực:
| Tiêu chí | CH-60-CTE-25AG | CH-60-CP-700A |
|---|---|---|
| Đầu đột | CH-60 | CH-60 |
| Bộ nguồn | Bơm điện CTE-25AG | Bơm tay CP-700A |
| Phương thức vận hành | Điện | Bằng tay |
| Áp suất tối đa | 700 bar | 700 bar |
| Công sức vận hành | Thấp hơn | Cao hơn |
| Tính cơ động | Phù hợp xưởng và công trình có điện | Linh hoạt nơi không có điện |
| Phù hợp | Gia công thường xuyên, số lượng lớn | Công việc cơ động, không có nguồn điện |
Như vậy, nếu ưu tiên năng suất và giảm công sức khi gia công thường xuyên, CH-60-CTE-25AG là lựa chọn đáng cân nhắc. Nếu cần làm việc tại nơi không có nguồn điện, bộ CH-60 kết hợp bơm tay sẽ linh hoạt hơn.
Mua bộ cắt uốn đột CH-60-CTE-25AG tại Thienantools.vn
Nếu bạn đang tìm kiếm bộ cắt uốn đột kết hợp CH-60-CTE-25AG chất lượng vượt trội, đây là giải pháp phù hợp cho nhu cầu đột lỗ thanh cái đồng bằng thủy lực.
Bộ sản phẩm kết hợp đầu đột CH-60 lực 6 tấn với bơm điện thủy lực CTE-25AG áp suất tối đa 700 bar, giúp quá trình gia công thanh cái nhanh chóng và giảm công sức vận hành.
Liên hệ Thienantools.vn để được tư vấn về bộ CH-60-CTE-25AG, thông số kỹ thuật, dây thủy lực, đầu nối và các phụ kiện đi kèm.
