Kích thủy lực rỗng tâm là gì?
Kích thủy lực rỗng tâm, còn được gọi là xi lanh thủy lực rỗng tâm, là thiết bị sử dụng áp suất dầu để tạo ra lực tuyến tính lớn. Thiết bị thường hoạt động kết hợp với bơm tay thủy lực, bơm điện hoặc bơm khí nén thủy lực.
Khi dầu thủy lực được bơm vào khoang xi lanh, áp suất tác động lên piston và làm piston dịch chuyển. Tùy theo cách bố trí, thiết bị có thể được sử dụng để nâng, đẩy, ép hoặc kết hợp với thanh ren để thực hiện thao tác kéo.
Thiết kế rỗng tâm đặc biệt hữu ích trong các công việc cần lực tác động dọc theo một thanh ty hoặc bulong.

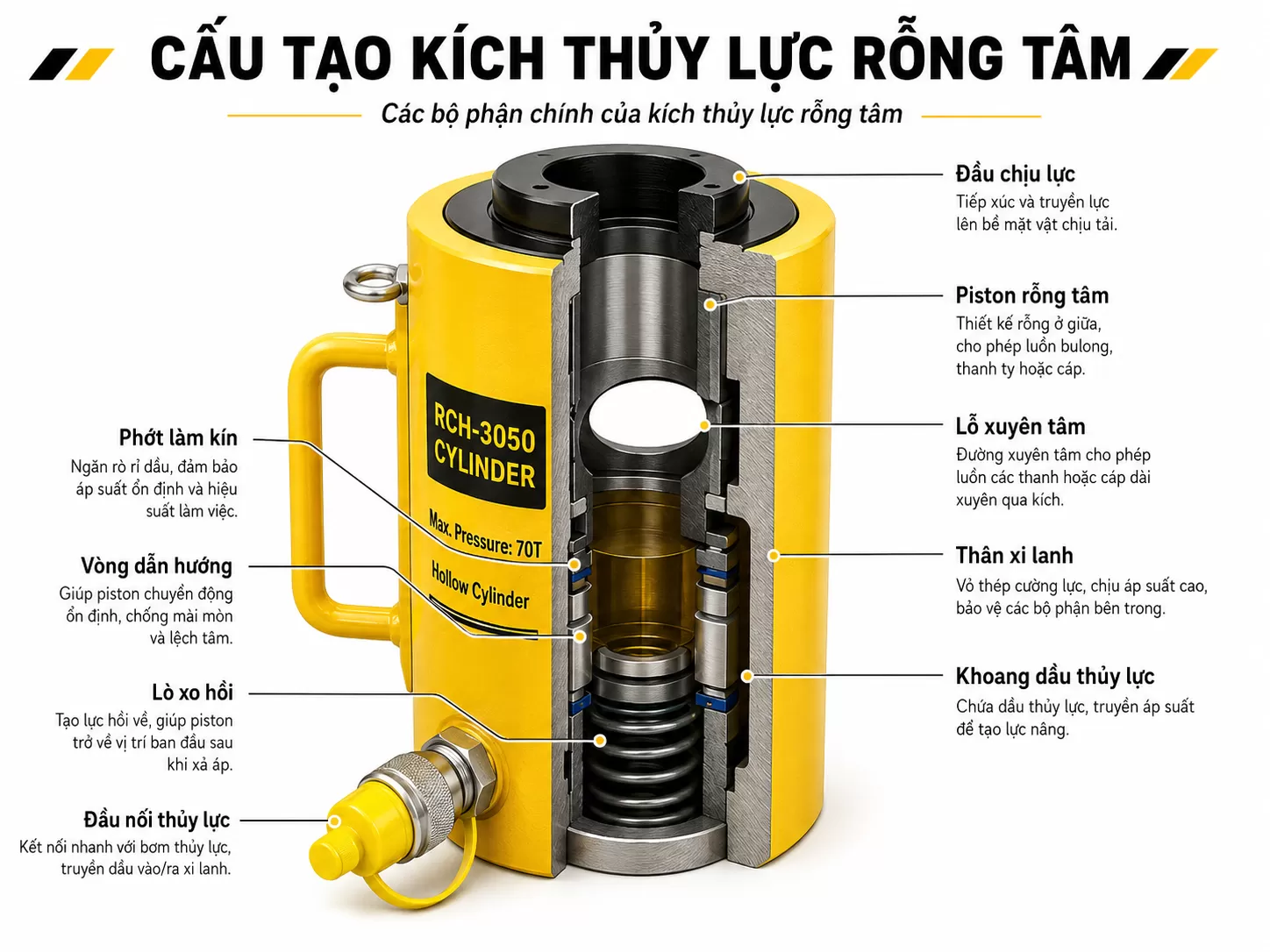

Cấu tạo kích thủy lực rỗng tâm
Cấu tạo kích thủy lực rỗng tâm có thể thay đổi tùy theo tải trọng, hành trình và nhà sản xuất. Tuy nhiên, một thiết bị thông dụng thường gồm các bộ phận chính sau đây.
Thân xi lanh
Thân xi lanh là bộ phận bao bọc toàn bộ hệ thống piston và khoang dầu bên trong. Bộ phận này thường được chế tạo từ thép có khả năng chịu áp lực và chịu tải cao.
Thân xi lanh phải bảo đảm độ cứng, độ kín và khả năng chống biến dạng trong quá trình thiết bị tạo lực. Bề mặt bên ngoài thường được sơn hoặc xử lý chống ăn mòn để phù hợp với môi trường nhà xưởng và công trường.
Piston rỗng tâm
Piston là bộ phận chuyển đổi áp suất dầu thành lực đẩy tuyến tính. Khác với piston đặc, piston của kích rỗng tâm có một lỗ xuyên dọc theo trục.
Lỗ xuyên tâm cho phép thanh ren, bulong, ty kéo hoặc dây cáp đi qua thiết bị. Nhờ đó, kích có thể tạo lực kéo hoặc lực căng tại những vị trí mà xi lanh thủy lực thông thường khó thực hiện.
Đường kính lỗ xuyên tâm là thông số quan trọng khi lựa chọn sản phẩm. Người dùng cần kiểm tra kích thước thanh ren hoặc ty thép để bảo đảm có thể đi qua piston.
Khoang chứa dầu thủy lực
Khoang dầu nằm giữa thân xi lanh và piston. Khi bơm thủy lực hoạt động, dầu được đưa vào khoang này để tạo áp suất đẩy piston chuyển động.
Khả năng tạo lực của kích phụ thuộc vào áp suất làm việc và diện tích tác động của piston. Vì vậy, bơm, dây dẫn và đầu nối phải có thông số phù hợp với xi lanh.
Phớt làm kín
Phớt thủy lực có nhiệm vụ ngăn dầu rò rỉ ra ngoài và duy trì áp suất bên trong xi lanh. Đây là bộ phận ảnh hưởng trực tiếp đến khả năng làm việc ổn định của kích.
Khi phớt bị mòn, hư hỏng hoặc chai cứng, thiết bị có thể xuất hiện tình trạng rò dầu, tụt áp hoặc piston di chuyển không đều. Người dùng cần kiểm tra và thay thế phớt đúng loại khi bảo dưỡng.
Vòng dẫn hướng
Vòng dẫn hướng giúp piston chuyển động ổn định theo phương thẳng, hạn chế ma sát trực tiếp giữa piston và thành xi lanh. Bộ phận này còn góp phần giảm hiện tượng lệch tâm và mài mòn không đều.
Khi tải đặt không đúng tâm, vòng dẫn hướng có thể chịu lực ngang lớn. Vì vậy, người vận hành cần bố trí kích đúng vị trí và hạn chế tối đa tải lệch.
Lò xo hồi piston
Nhiều loại kích thủy lực rỗng tâm một chiều sử dụng lò xo để đưa piston trở về vị trí ban đầu sau khi xả áp.
Khi van xả trên bơm được mở, dầu thủy lực trở về bình chứa. Lực của lò xo sẽ kéo piston thu lại vào thân xi lanh. Một số model hành trình dài có thể cần thêm thời gian để piston hồi hoàn toàn.
Đầu nối thủy lực
Đầu nối là vị trí kết nối kích với dây dẫn dầu và bơm thủy lực. Đầu nối nhanh giúp quá trình lắp đặt, tháo rời và vận chuyển thiết bị thuận tiện hơn.
Trước khi vận hành, cần kiểm tra đầu nối đã được siết chắc chắn hay chưa. Đầu nối lắp không đúng có thể làm rò rỉ dầu, thất thoát áp suất hoặc khiến kích không hoạt động.
Bề mặt chịu lực
Phần đầu piston tiếp xúc trực tiếp với tải hoặc phụ kiện kéo. Bề mặt này cần được đặt đúng tâm, chắc chắn và phù hợp với hình dạng của chi tiết cần xử lý.
Trong một số ứng dụng, người dùng cần kết hợp thêm đai ốc, thanh ren, vòng đệm hoặc bộ gá chuyên dụng để tạo thành hệ thống kéo hoàn chỉnh.
Nguyên lý hoạt động của kích thủy lực rỗng tâm
Kích thủy lực rỗng tâm hoạt động dựa trên nguyên lý truyền áp suất trong chất lỏng. Quá trình vận hành cơ bản gồm các bước sau:
Khi người dùng vận hành bơm, dầu thủy lực được đẩy qua dây dẫn và đi vào khoang xi lanh. Áp suất dầu tác động lên piston, khiến piston dịch chuyển ra ngoài và tạo lực lên chi tiết cần xử lý.
Nếu sử dụng để kéo, thanh ren hoặc ty kéo được luồn xuyên qua tâm kích. Khi piston di chuyển, lực được truyền qua bộ gá hoặc đai ốc để kéo chi tiết theo phương dọc trục.
Sau khi hoàn thành công việc, người dùng mở van xả trên bơm. Dầu thủy lực quay về bình chứa và piston được lò xo đưa về vị trí ban đầu.
Ứng dụng của kích thủy lực rỗng tâm
Nhờ cấu tạo linh hoạt, kích thủy lực rỗng tâm được sử dụng trong nhiều công việc như:
- Kéo căng bulong và thanh ren.
- Tháo lắp trục, puly, bánh răng và vòng bi.
- Ép hoặc tháo các chi tiết cơ khí.
- Căn chỉnh kết cấu thép và thiết bị công nghiệp.
- Bảo trì máy móc và dây chuyền sản xuất.
- Thi công cầu đường, nhà xưởng và kết cấu kim loại.
- Kéo cáp hoặc ty thép trong các hệ thống chuyên dụng.
Lưu ý khi sử dụng kích thủy lực rỗng tâm
Trước khi vận hành, cần kiểm tra thân kích, piston, phớt, dây dẫn và đầu nối. Không sử dụng thiết bị khi phát hiện nứt, biến dạng hoặc rò rỉ dầu.
Tải trọng thực tế không được vượt quá khả năng định mức của kích. Thiết bị phải được đặt trên bề mặt chắc chắn và lực tác động cần nằm đúng tâm piston.
Không nên sử dụng áp suất thủy lực để giữ tải trong thời gian dài. Khi cần giữ chi tiết cố định, phải bố trí thêm giá đỡ hoặc cơ cấu khóa cơ khí phù hợp.
Sau khi sử dụng, nên thu piston về vị trí ban đầu, vệ sinh đầu nối và bảo quản thiết bị ở nơi khô ráo. Việc bảo dưỡng định kỳ sẽ giúp kích hoạt động ổn định, hạn chế rò rỉ dầu và kéo dài tuổi thọ.
Kết luận
Cấu tạo kích thủy lực rỗng tâm gồm thân xi lanh, piston xuyên tâm, khoang dầu, phớt làm kín, vòng dẫn hướng, lò xo hồi và đầu nối thủy lực. Sự kết hợp giữa áp suất dầu và thiết kế piston rỗng giúp thiết bị thực hiện linh hoạt cả thao tác kéo và đẩy.
Để lựa chọn đúng sản phẩm, người dùng cần xác định tải trọng, hành trình piston, đường kính lỗ xuyên tâm, chiều cao thân và loại bơm thủy lực phù hợp. Sử dụng đúng thông số và đúng kỹ thuật sẽ giúp nâng cao hiệu quả làm việc, đồng thời bảo đảm an toàn trong quá trình vận hành.
