Cấu tạo tời nâng vỏ nhôm CD-K1 – Phân tích chi tiết các bộ phận

Tời nâng vỏ nhôm CD-K1 là dòng tời điện sử dụng cáp thép để nâng hạ hàng hóa, vật tư, máy móc và thiết bị. Sản phẩm có kết cấu nhỏ gọn, tích hợp hệ thống cơ khí và điện giúp thực hiện quá trình nâng hạ nhanh chóng, thuận tiện.

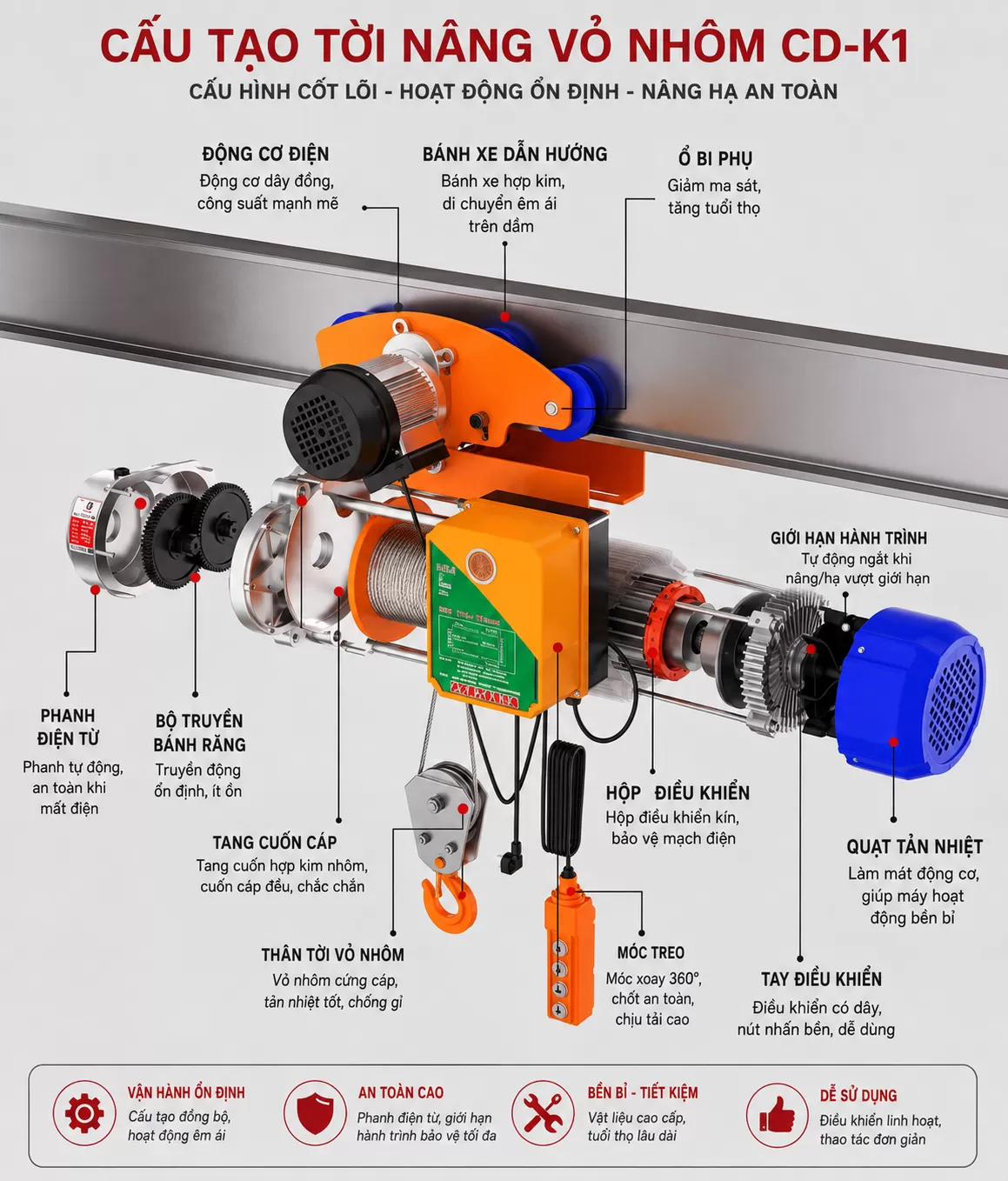

Dựa trên cấu tạo thực tế và hình ảnh catalogue, tời nâng vỏ nhôm CD-K1 gồm nhiều bộ phận chính như động cơ điện, hộp giảm tốc, tang cuốn cáp, cáp thép, móc nâng, hệ thống phanh, khung treo, bộ điều khiển có dây, điều khiển từ xa không dây và hệ thống contactor.

1. Vỏ nhôm hợp kim

Phần vỏ nhôm hợp kim là đặc điểm nổi bật của tời CD-K1. Vỏ có nhiệm vụ bảo vệ động cơ, cơ cấu truyền động và các linh kiện bên trong khỏi tác động từ môi trường bên ngoài.

Nhôm có trọng lượng tương đối nhẹ, khả năng tản nhiệt tốt và chống ăn mòn tốt hơn thép carbon thông thường.

Ưu điểm của vỏ nhôm:

• Thiết kế gọn và tương đối nhẹ.
• Khả năng tản nhiệt tốt.
• Bảo vệ các linh kiện bên trong.
• Khả năng chống ăn mòn tốt.
• Phù hợp với thiết bị nâng hạ sử dụng trong môi trường công nghiệp.

2. Động cơ điện

Động cơ điện là bộ phận tạo ra công suất chính cho tời nâng CD-K1. Khi được cấp điện, động cơ tạo mô-men xoắn và truyền chuyển động đến hệ thống giảm tốc.

Công suất động cơ thay đổi tùy theo model. Theo catalogue bạn cung cấp:

• CD-K1-1000: 2,2kW.
• CD-K1-1200: 3,0kW.
• CD-K1-1500: 4,0kW.

Động cơ cần được sử dụng đúng điện áp và điều kiện làm việc theo cấu hình của từng model.

3. Hộp giảm tốc và cơ cấu truyền động

Hộp giảm tốc nằm giữa động cơ và tang cuốn cáp, có nhiệm vụ giảm tốc độ quay và tăng mô-men xoắn trước khi truyền lực đến tang.

Nhờ cơ cấu này, động cơ có thể tạo ra lực cần thiết để nâng hàng hóa có trọng lượng lớn.

Trong quá trình sử dụng, cần kiểm tra và bảo dưỡng hệ thống truyền động định kỳ nhằm hạn chế hiện tượng mài mòn bánh răng, rung động, tiếng ồn hoặc tăng nhiệt bất thường.

4. Tang cuốn cáp

Tang cuốn cáp là bộ phận hình trụ dùng để cuốn và nhả cáp thép.

Khi thực hiện thao tác nâng, tang quay theo chiều cuốn cáp để đưa móc nâng và hàng hóa lên cao. Khi hạ tải, tang quay theo chiều ngược lại để nhả cáp.

Tang cần đảm bảo cáp được cuốn đều, hạn chế tình trạng cáp bị chồng chéo, xoắn hoặc cuốn sai vị trí.

5. Cáp thép

Cáp thép là bộ phận trực tiếp chịu lực và kết nối tang cuốn với móc nâng.

Theo catalogue bạn cung cấp:

• CD-K1-1000: cáp Ø6mm.
• CD-K1-1200: cáp Ø6mm.
• CD-K1-1500: cáp Ø7mm.

Tùy cấu hình, tời có thể sử dụng hệ thống cáp đơn hoặc cáp kép.

Cần kiểm tra cáp thường xuyên để phát hiện các dấu hiệu:

• Đứt sợi.
• Xơ cáp.
• Mài mòn.
• Xoắn hoặc gập.
• Biến dạng.
• Ăn mòn.

Nếu cáp có dấu hiệu hư hỏng nghiêm trọng, cần ngừng sử dụng và kiểm tra trước khi tiếp tục vận hành.

6. Móc nâng

Móc nâng được gắn ở đầu cáp, có nhiệm vụ kết nối tời với hàng hóa cần nâng.

Hàng hóa phải được móc đúng vị trí, cân bằng và cố định chắc chắn trước khi nâng.

Móc nâng cần được kiểm tra thường xuyên để phát hiện tình trạng cong, nứt, mòn hoặc hư hỏng các bộ phận liên quan.

7. Hệ thống phanh

Hệ thống phanh có nhiệm vụ kiểm soát chuyển động nâng hạ và giữ tải khi tời dừng hoạt động.

Đây là một trong những bộ phận quan trọng nhất đối với an toàn của thiết bị nâng.

Khi bảo dưỡng cần kiểm tra khả năng hoạt động của phanh và tình trạng các chi tiết liên quan theo yêu cầu kỹ thuật của nhà sản xuất.

8. Khung treo và bộ phận gia cường

Tời CD-K1 được trang bị các bộ phận liên kết và khung treo để cố định thiết bị vào vị trí lắp đặt.

Khung treo có nhiệm vụ:

• Liên kết tời với kết cấu.
• Phân bố tải trọng.
• Giữ ổn định thiết bị.
• Hạn chế rung động khi vận hành.

Kết cấu dùng để treo tời phải có khả năng chịu tải phù hợp. Không nên chỉ căn cứ vào tải trọng của tời mà bỏ qua khả năng chịu lực của dầm hoặc khung lắp đặt.

9. Bộ điều khiển có dây

Hình ảnh catalogue cho thấy tời CD-K1 có thể được trang bị tay điều khiển có dây.

Bộ điều khiển cho phép người vận hành thực hiện các thao tác nâng, hạ và dừng tời tùy theo cấu hình.

Ưu điểm của điều khiển có dây là:

• Dễ sử dụng.
• Điều khiển trực tiếp.
• Kết cấu đơn giản.
• Phù hợp với nhiều môi trường làm việc.

10. Điều khiển từ xa không dây

Một số cấu hình CD-K1 có thể sử dụng bộ điều khiển từ xa không dây tần số cao.

Hệ thống cho phép người vận hành điều khiển tời từ khoảng cách phù hợp, giúp tăng sự thuận tiện khi nâng hạ hàng hóa.

Nguyên lý điều khiển:

Remote → Bộ thu tín hiệu → Mạch điều khiển → Contactor → Động cơ

Bộ điều khiển từ xa đặc biệt hữu ích khi người vận hành cần đứng ở vị trí quan sát tốt hơn trong quá trình nâng hạ.

11. Bộ thu tín hiệu điều khiển

Bộ thu tín hiệu được đặt trong hộp điều khiển và có nhiệm vụ nhận tín hiệu từ remote không dây.

Sau khi nhận lệnh, bộ thu truyền tín hiệu đến mạch điều khiển để thực hiện thao tác tương ứng.

Hộp bảo vệ giúp hạn chế bụi, hơi ẩm và các tác động bên ngoài đến mạch điện tử.

12. Contactor AC

AC Contactor hay khởi động từ là linh kiện đóng/ngắt nguồn điện cấp cho động cơ.

Khi người vận hành thực hiện lệnh nâng hoặc hạ, tín hiệu điều khiển sẽ tác động đến contactor để đóng hoặc ngắt mạch điện tương ứng.

Contactor đóng vai trò quan trọng trong hệ thống điều khiển điện của tời.

13. Công tắc giới hạn hành trình

Công tắc giới hạn hành trình (Limit Switch) giúp kiểm soát giới hạn chuyển động của cơ cấu nâng.

Bộ phận này có nhiệm vụ hạn chế cơ cấu nâng di chuyển vượt quá phạm vi cho phép, góp phần bảo vệ thiết bị và tăng mức độ an toàn khi vận hành.

14. Hệ thống dây điện và hộp điều khiển

Hệ thống điện của tời gồm các bộ phận như:

• Dây dẫn điện.
• Contactor.
• Mạch điều khiển.
• Bộ thu tín hiệu.
• Các đầu nối.
• Thiết bị bảo vệ tùy cấu hình.

Các bộ phận này phối hợp để truyền nguồn và tín hiệu giữa bộ điều khiển, hệ thống contactor và động cơ.

Cần kiểm tra định kỳ dây dẫn, đầu nối và các linh kiện điện để phát hiện tình trạng lỏng, cháy hoặc hư hỏng.

15. Sơ đồ cấu tạo tời nâng vỏ nhôm CD-K1

Có thể mô tả nguyên lý cấu tạo và truyền động của tời CD-K1 như sau:

Bộ điều khiển → Mạch điều khiển → AC Contactor → Động cơ điện → Hộp giảm tốc → Tang cuốn cáp → Cáp thép → Móc nâng → Hàng hóa

Song song với hệ thống truyền động là hệ thống phanh và công tắc giới hạn, giúp kiểm soát quá trình nâng hạ.

Bảng tổng hợp cấu tạo tời nâng vỏ nhôm CD-K1

Nguyên lý hoạt động của tời CD-K1

Khi người vận hành nhấn nút nâng trên tay điều khiển hoặc remote, tín hiệu được truyền đến mạch điều khiển. Mạch điều khiển kích hoạt AC Contactor, cấp điện cho động cơ.

Động cơ quay và truyền mô-men xoắn qua hộp giảm tốc. Sau khi được giảm tốc và tăng mô-men xoắn, chuyển động được truyền đến tang cuốn cáp.

Tang quay để cuốn cáp thép, kéo móc nâng và hàng hóa lên cao.

Khi thực hiện thao tác hạ, động cơ và tang hoạt động theo chiều ngược lại để nhả cáp, đưa hàng hóa xuống vị trí mong muốn.

Trong quá trình vận hành, hệ thống phanh và công tắc giới hạn phối hợp để kiểm soát chuyển động và giới hạn hành trình của thiết bị.

Kết luận

Tời nâng vỏ nhôm CD-K1 là thiết bị nâng hạ được cấu tạo từ nhiều bộ phận cơ khí và điện phối hợp với nhau. Các thành phần quan trọng gồm vỏ nhôm, động cơ, hộp giảm tốc, tang cuốn cáp, cáp thép, móc nâng, phanh, khung treo và hệ thống điều khiển.

Bên cạnh tay điều khiển có dây, một số cấu hình còn được trang bị remote không dây, bộ thu tín hiệu và AC Contactor, giúp quá trình vận hành thuận tiện hơn.

Việc hiểu rõ cấu tạo từng bộ phận giúp người dùng lựa chọn đúng model, lắp đặt đúng cách, bảo dưỡng thuận tiện và sử dụng tời hiệu quả hơn.
