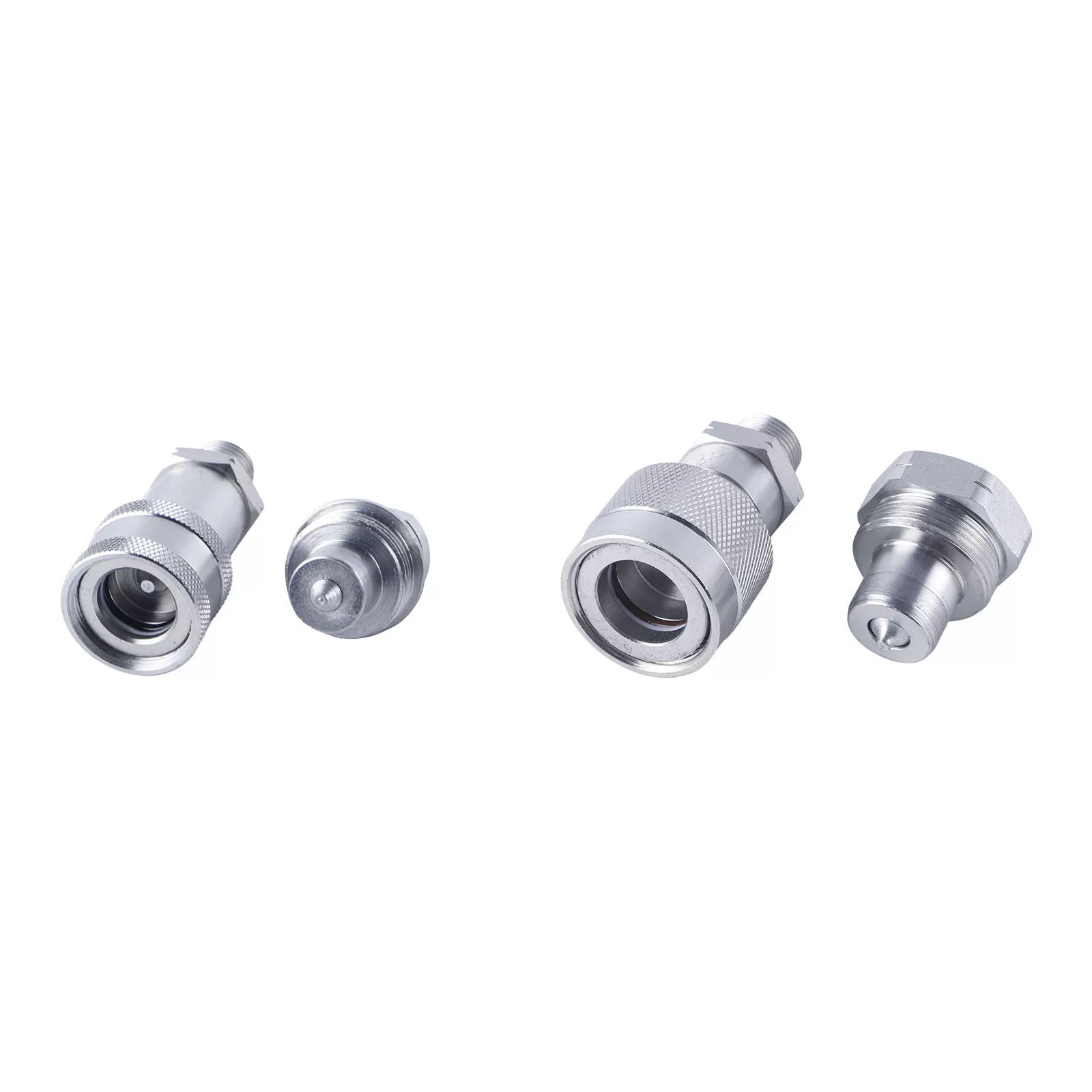

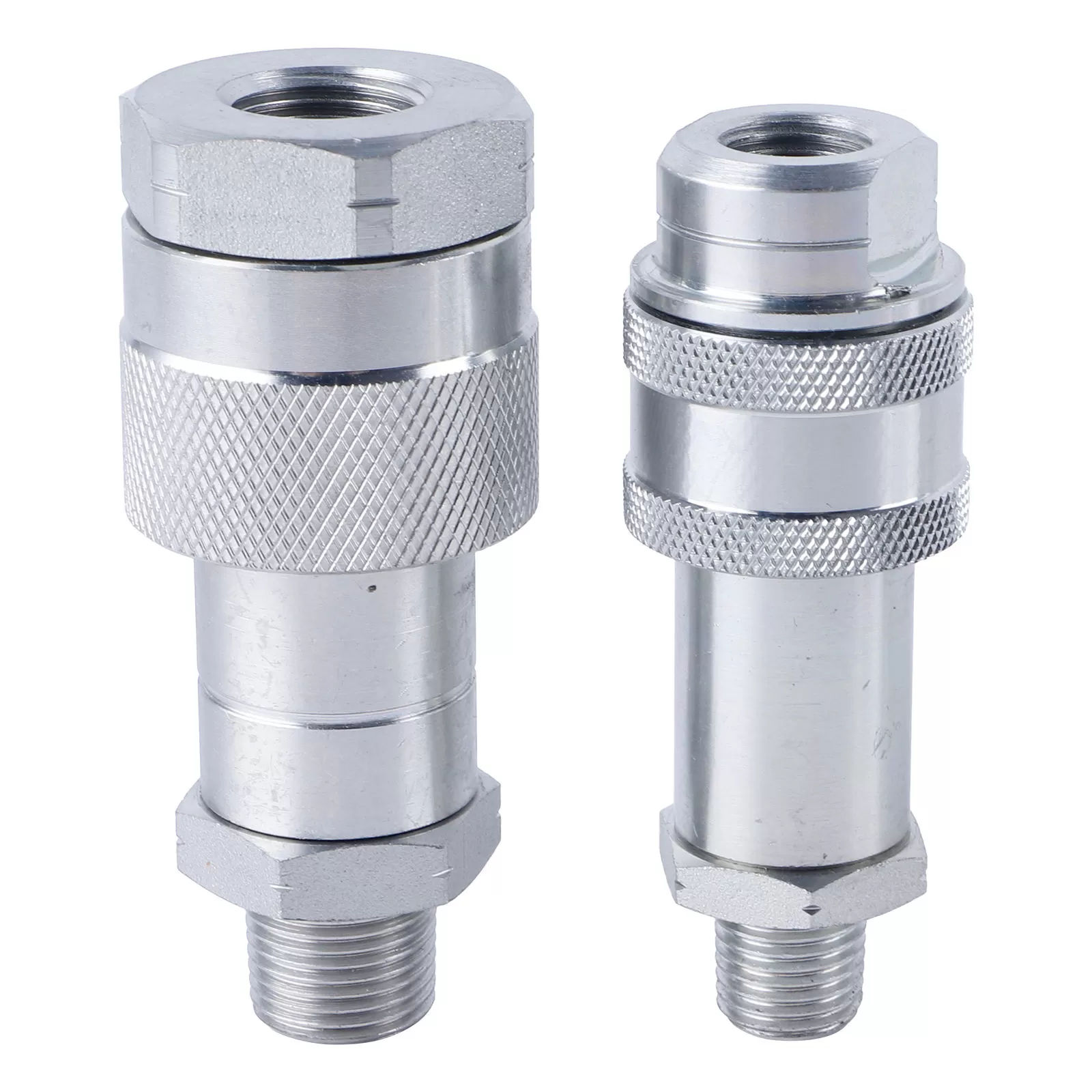

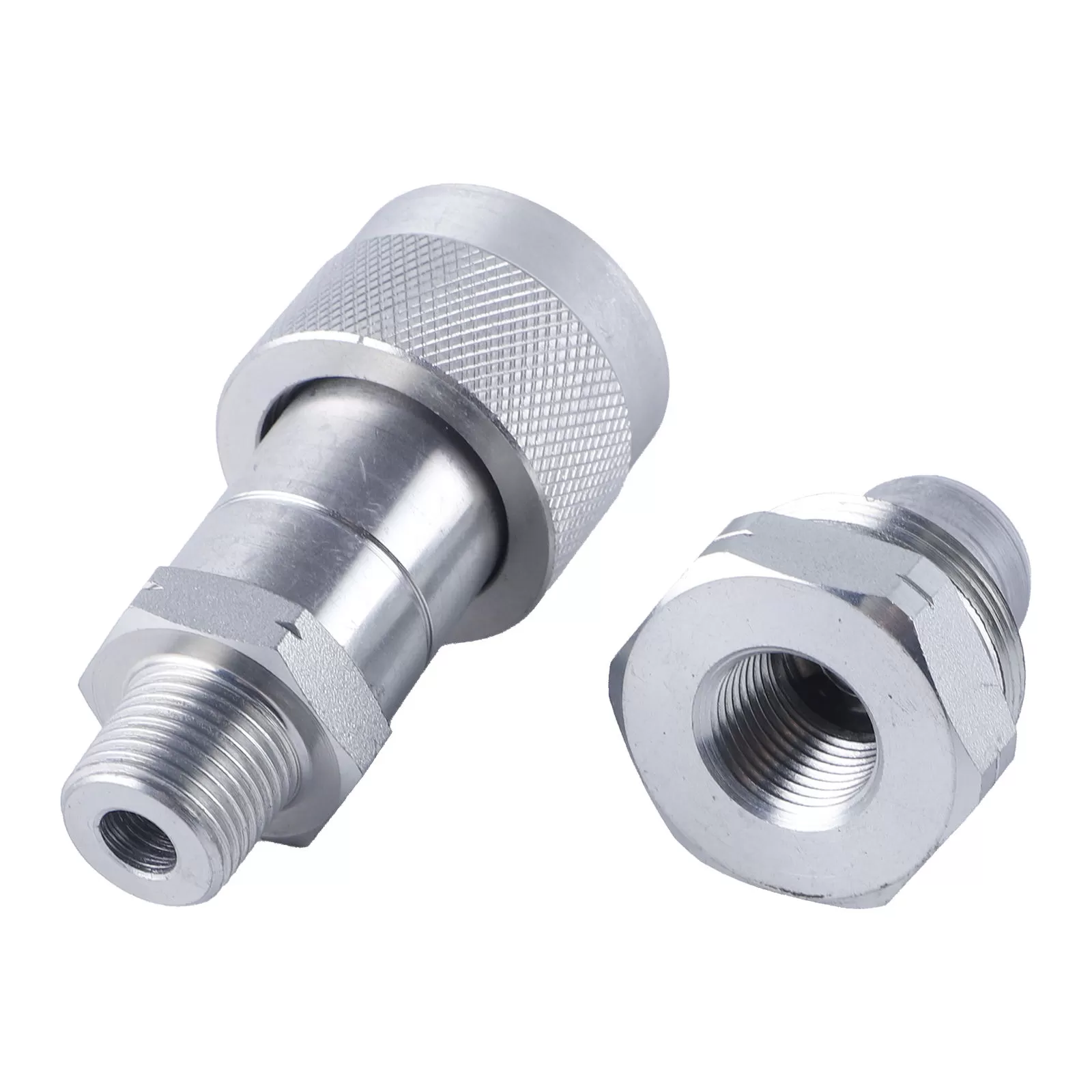

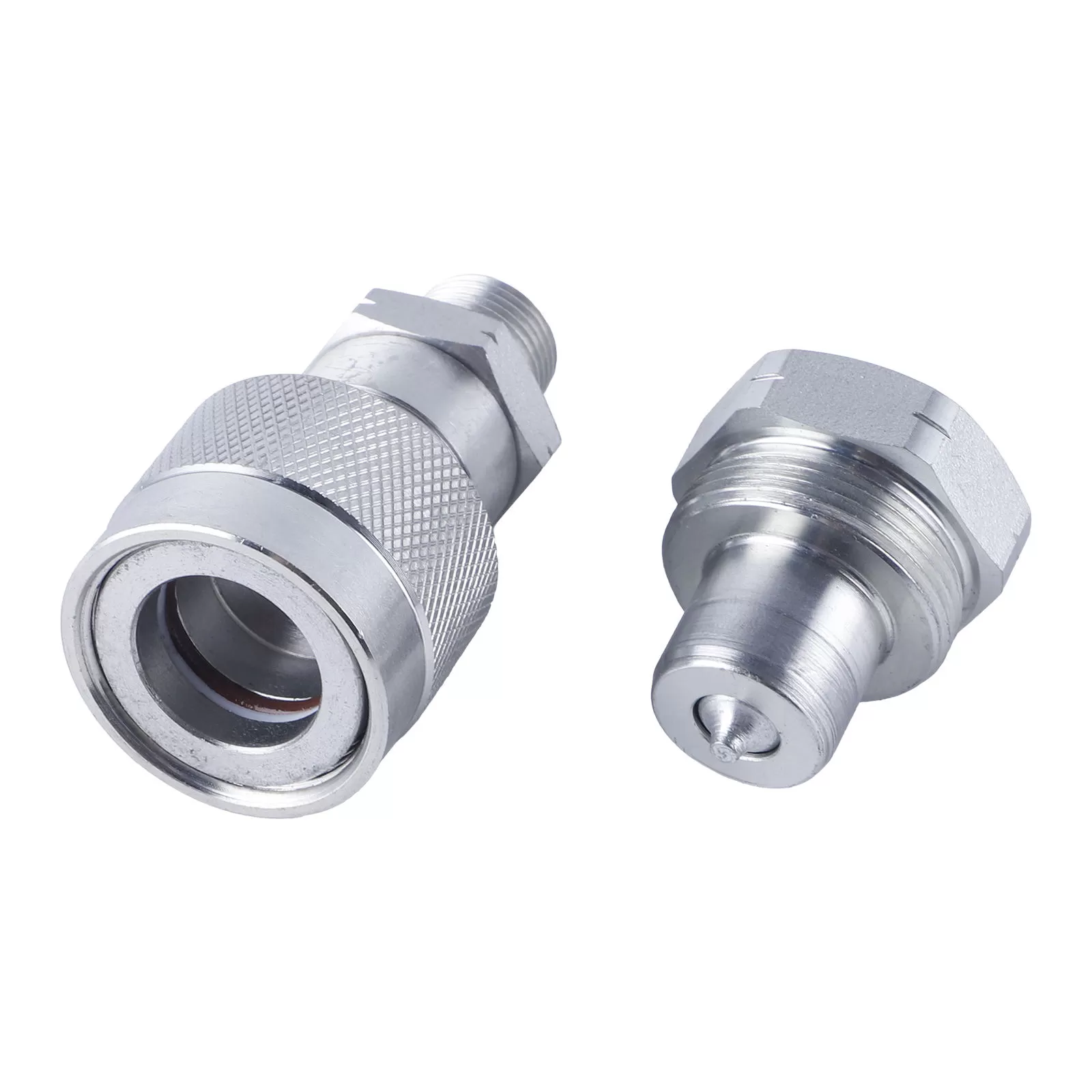

ĐẦU KẾT NỐI NHANH THỦY LỰC ÁP 700BAR REN NPT 3/8

Đầu kết nối nhanh thủy lực áp 700bar ren NPT 3/8 là phụ kiện chuyên dụng để kết nối nhanh giữa bơm thủy lực, ống thủy lực, kích thủy lực, xi lanh thủy lực, máy ép và các thiết bị thủy lực áp suất cao. Sản phẩm sử dụng chuẩn ren NPT 3/8 inch và được thiết kế cho hệ thống có áp suất làm việc tối đa 700 bar (10.000 psi). Các loại khớp nối nhanh thủy lực cùng cấu hình trên thị trường cũng được sử dụng phổ biến cho kích, bơm, ống dầu và xi lanh thủy lực 700 bar.

Với cơ cấu kết nối nhanh, phụ kiện giúp người dùng tháo lắp đường dầu thuận tiện hơn, giảm thời gian kết nối thiết bị và hỗ trợ việc thay đổi dụng cụ thủy lực trong quá trình làm việc. Đây là phụ kiện đặc biệt hữu ích đối với hệ thống thủy lực áp suất cao, nơi yêu cầu đầu nối phải có khả năng chịu áp lực tốt và đảm bảo độ kín trong quá trình vận hành.

Chuẩn NPT 3/8 inch là thông số quan trọng cần kiểm tra trước khi mua, bởi đầu nối phải tương thích với ren trên bơm, ống thủy lực hoặc thiết bị cần kết nối. Không nên lựa chọn chỉ dựa vào kích thước 3/8 inch mà bỏ qua chuẩn ren, kiểu đầu đực/cái và áp suất làm việc của hệ thống.

THÔNG SỐ KỸ THUẬT ĐẦU KẾT NỐI NHANH THỦY LỰC 700BAR NPT 3/8

Thông số	Chi tiết
Tên sản phẩm	Đầu kết nối nhanh thủy lực
Loại sản phẩm	Khớp nối nhanh thủy lực áp suất cao
Áp suất làm việc tối đa	700 bar
Áp suất tương đương	10.000 psi
Chuẩn ren	NPT 3/8 inch
Kiểu ren	Ren côn NPT
Chức năng	Kết nối và tháo lắp nhanh đường dầu thủy lực
Ứng dụng	Bơm, ống tuy ô, kích, xi lanh và thiết bị thủy lực
Môi chất	Dầu thủy lực
Vật liệu	Thép chuyên dụng cho hệ thống thủy lực, tùy phiên bản
Kiểu đầu kết nối	Đầu đực hoặc đầu cái tùy cấu hình
Áp dụng hệ thống	Thủy lực áp suất cao

Các sản phẩm khớp nối nhanh 700 bar ren NPT 3/8 được công bố trên thị trường có cấu hình tương tự; ví dụ CP331B sử dụng ren ngoài 3/8 NPT, áp suất tối đa 700 bar và vật liệu thép rèn, trong khi CP330B là bộ đực – cái 3/8 NPT dùng cho bơm, kích và ống thủy lực.

Lưu ý: kích thước tổng thể, đường kính thân, trọng lượng và kiểu đầu đực/cái cần được đối chiếu theo đúng catalogue của phiên bản thực tế. Không nên tự suy đoán các thông số này chỉ từ chuẩn ren 3/8 NPT.

ĐẦU KẾT NỐI NHANH THỦY LỰC 700BAR LÀ GÌ?

Đầu kết nối nhanh thủy lực 700bar hay còn gọi là khớp nối nhanh thủy lực cao áp, có nhiệm vụ tạo liên kết giữa các thành phần trong một hệ thống thủy lực mà không cần tháo lắp toàn bộ đường ống.

Thông thường, một hệ thống có thể bao gồm bơm thủy lực → ống thủy lực → khớp nối nhanh → xi lanh hoặc kích thủy lực. Đầu nối nhanh được bố trí tại vị trí cần tháo lắp thường xuyên, giúp người vận hành dễ dàng thay đổi thiết bị hoặc ngắt kết nối khi bảo dưỡng.

Với mức áp suất tối đa 700 bar tương đương 10.000 psi, sản phẩm thuộc nhóm phụ kiện dành cho hệ thống thủy lực áp suất cao. Các đầu nối cùng cấp áp suất được sử dụng cho xi lanh dầu, kích thủy lực, bơm áp suất cao và ống thủy lực.

REN NPT 3/8 INCH CÓ Ý NGHĨA GÌ?

NPT 3/8 inch là chuẩn ren côn được sử dụng rộng rãi trong các hệ thống đường ống và thiết bị thủy lực. Trong sản phẩm này, thông số NPT 3/8 giúp xác định kích thước và chuẩn kết nối của đầu ren.

Điểm quan trọng là NPT 3/8 không đồng nghĩa với mọi loại ren 3/8 inch đều lắp được với nhau. Khi lựa chọn phụ kiện, cần kiểm tra đúng chuẩn ren để tránh tình trạng không thể lắp ráp hoặc gây rò rỉ dầu.

Các sản phẩm khớp nối nhanh thủy lực 700 bar trên thị trường cũng sử dụng chuẩn 3/8"-18 NPT, cho thấy đây là cấu hình phổ biến trong hệ thống thủy lực áp suất cao.

ƯU ĐIỂM CỦA ĐẦU KẾT NỐI NHANH THỦY LỰC 700BAR

Khả năng làm việc ở áp suất cao

Đầu nối được sử dụng cho hệ thống có áp suất tối đa 700 bar, tương đương 10.000 psi. Đây là mức áp suất thường gặp ở các thiết bị thủy lực dùng trong nâng, ép, kéo và tháo lắp công nghiệp.

Kết nối nhanh, thuận tiện

So với việc tháo lắp đường ống bằng nhiều thao tác, khớp nối nhanh cho phép người dùng kết nối hoặc tháo rời thiết bị thuận tiện hơn. Điều này đặc biệt hữu ích khi một bơm thủy lực được sử dụng luân phiên cho nhiều dụng cụ.

Ren NPT 3/8 phổ biến

Chuẩn NPT 3/8 inch giúp đầu nối có thể sử dụng với nhiều loại phụ kiện thủy lực có cùng chuẩn ren và cấp áp suất tương thích.

Hỗ trợ thay đổi thiết bị nhanh

Trong xưởng cơ khí hoặc công trường, một bộ nguồn thủy lực có thể cần kết nối lần lượt với nhiều loại kích, xi lanh hoặc dụng cụ khác nhau. Đầu nối nhanh giúp giảm thời gian thao tác khi thay đổi thiết bị.

Bảo vệ đầu nối khi không sử dụng

Một số dòng khớp nối nhanh 700 bar được trang bị nắp chắn bụi bằng cao su hoặc nhựa, giúp hạn chế bụi bẩn và tạp chất xâm nhập vào khu vực kết nối khi đầu nối đang tách rời.

ỨNG DỤNG CỦA ĐẦU KẾT NỐI NHANH THỦY LỰC NPT 3/8

Đầu kết nối nhanh thủy lực áp 700bar ren NPT 3/8 có thể được sử dụng trong nhiều hệ thống thủy lực áp suất cao như:

Các đầu nối nhanh 3/8 NPT 700 bar được các nhà cung cấp giới thiệu trực tiếp cho bơm, kích, xi lanh và ống thủy lực, vì vậy cần lựa chọn đúng kiểu đầu nối và áp suất phù hợp với thiết bị đầu cuối.

ĐẦU KẾT NỐI NHANH DÙNG CHO BƠM THỦY LỰC

Khi sử dụng với bơm thủy lực, đầu kết nối nhanh thường được lắp tại đầu ra của bơm hoặc tại vị trí kết nối với ống tuy ô. Người dùng có thể nhanh chóng kết nối bơm với đường dầu dẫn đến kích hoặc xi lanh.

Nếu bơm có áp suất làm việc tối đa 700 bar, đầu nối cũng phải có cấp áp suất phù hợp. Không nên sử dụng một đầu nối có mức chịu áp thấp hơn áp suất tối đa của hệ thống.

Ngoài áp suất, cần kiểm tra chuẩn ren, kiểu đầu đực/cái và kích thước đường dầu trước khi lắp đặt.

ĐẦU KẾT NỐI NHANH DÙNG CHO KÍCH VÀ XI LANH THỦY LỰC

Đây là một trong những ứng dụng phổ biến của khớp nối nhanh cao áp. Người dùng có thể kết nối kích hoặc xi lanh với bơm thông qua ống thủy lực và bộ khớp nối nhanh.

Đối với hệ thống cần nâng hoặc ép với lực lớn, việc lựa chọn phụ kiện đúng cấp áp suất rất quan trọng. Các khớp nối nhanh 700 bar được sử dụng cho xi lanh dầu, kích và con đội thủy lực trong nhiều hệ thống áp suất cao.

CÁCH LỰA CHỌN ĐẦU KẾT NỐI NHANH THỦY LỰC

Kiểm tra áp suất làm việc

Trước tiên cần xác định áp suất làm việc của hệ thống. Với sản phẩm này, mức áp suất được xác định là 700 bar. Không sử dụng đầu nối vượt quá giới hạn áp suất cho phép.

Kiểm tra chuẩn ren

Cần xác định thiết bị đang sử dụng NPT 3/8 hay một chuẩn ren khác. Không nên chỉ dựa vào kích thước danh nghĩa 3/8 inch.

Kiểm tra đầu đực và đầu cái

Khớp nối nhanh thường hoạt động theo cặp đầu đực – đầu cái. Một số sản phẩm được bán riêng từng đầu, trong khi một số khác được bán thành bộ. CP330B là ví dụ về bộ gồm một đầu đực và một đầu cái ren 3/8 inch.

Kiểm tra khả năng tương thích

Đầu nối cần tương thích với bơm, ống, kích hoặc xi lanh đang sử dụng. Nếu hệ thống sử dụng phụ kiện của nhiều thương hiệu khác nhau, cần kiểm tra kỹ kiểu khớp nối trước khi đặt mua.

HƯỚNG DẪN LẮP ĐẶT ĐẦU KẾT NỐI NHANH NPT 3/8

Trước khi lắp đặt, cần ngắt bơm và xả hoàn toàn áp suất trong hệ thống.

Kiểm tra phần ren NPT 3/8 và làm sạch bụi bẩn, mạt kim loại hoặc tạp chất.

Kiểm tra bề mặt kết nối và gioăng/phần làm kín nếu cấu tạo sản phẩm có sử dụng.

Lắp đầu nối vào vị trí ren tương ứng và siết đúng mức cần thiết.

Kết nối đầu đực và đầu cái theo đúng cơ cấu khóa của sản phẩm.

Sau khi hoàn tất, kiểm tra toàn bộ hệ thống ở điều kiện an toàn trước khi đưa lên áp suất cao.

Nếu phát hiện rò rỉ dầu, cần dừng hệ thống và kiểm tra lại ren, bề mặt làm kín và khả năng tương thích của các đầu nối.

LƯU Ý KHI SỬ DỤNG ĐẦU NỐI NHANH THỦY LỰC 700BAR

Không tháo hoặc lắp khớp nối khi hệ thống vẫn còn áp suất.

Không dùng đầu nối có dấu hiệu nứt, móp, biến dạng hoặc ăn mòn nghiêm trọng.

Không vượt quá áp suất làm việc tối đa 700 bar.

Không cố ghép hai loại ren khác chuẩn chỉ vì cùng kích thước danh nghĩa.

Giữ đầu nối sạch sẽ và sử dụng nắp chắn bụi khi không kết nối.

Không kéo, xoắn hoặc uốn mạnh ống tuy ô ngay tại vị trí khớp nối.

Kiểm tra định kỳ tình trạng ren, cơ cấu khóa và bề mặt kết nối.

FAQ – CÂU HỎI THƯỜNG GẶP

Đầu kết nối nhanh thủy lực này chịu được áp suất bao nhiêu?

Sản phẩm được xác định cho hệ thống có áp suất làm việc tối đa 700 bar, tương đương khoảng 10.000 psi. Đây là cấp áp suất phổ biến đối với nhiều thiết bị thủy lực cao áp.

Đầu kết nối nhanh sử dụng ren gì?

Sản phẩm sử dụng ren NPT 3/8 inch. Khi mua cần kiểm tra đúng chuẩn NPT để đảm bảo khả năng lắp ghép.

NPT 3/8 có phải mọi ren 3/8 đều lắp được không?

Không. NPT 3/8 là một chuẩn ren cụ thể. Các loại ren 3/8 khác có thể khác về bước ren, góc ren hoặc hình dạng ren, vì vậy cần kiểm tra chính xác trước khi lắp.

Đầu nối nhanh 700 bar dùng cho bơm thủy lực được không?

Có, nếu bơm và hệ thống sử dụng đúng chuẩn ren, kiểu đầu nối và áp suất tương thích. Các loại khớp nối nhanh 3/8 NPT 700 bar được sử dụng cho bơm và ống thủy lực áp suất cao.

Đầu nối nhanh dùng cho kích thủy lực được không?

Có. Khớp nối nhanh 700 bar ren 3/8 NPT thường được sử dụng cho kích, xi lanh và con đội thủy lực, với điều kiện các thông số kết nối tương thích.

Đầu nối có bán riêng đầu đực hoặc đầu cái không?

Tùy cấu hình sản phẩm. Trên thị trường có loại bán riêng đầu đực, riêng đầu cái và cũng có loại bán nguyên cặp đực – cái.

Đầu nối nhanh có cần nắp chắn bụi không?

Nên sử dụng. Nắp chắn bụi giúp hạn chế bụi và tạp chất tiếp xúc với khu vực kết nối khi đầu nối không sử dụng. Một số dòng 700 bar được trang bị sẵn nắp chắn bụi bằng cao su hoặc nhựa.

Đầu nối nhanh 700 bar dùng với ống thủy lực NPT 3/8 được không?

Có thể sử dụng nếu ren, kiểu kết nối và áp suất làm việc của ống tương thích. Các loại ống thủy lực 700 bar cũng có cấu hình NPT 3/8 inch, thường dùng cùng khớp nối nhanh tương ứng.

MUA ĐẦU KẾT NỐI NHANH THỦY LỰC ÁP 700BAR NPT 3/8.

Đầu kết nối nhanh thủy lực áp 700bar ren NPT 3/8 là lựa chọn phù hợp cho hệ thống bơm, ống tuy ô, kích, xi lanh và thiết bị thủy lực áp suất cao cần khả năng kết nối nhanh, thuận tiện tháo lắp và sử dụng ở mức áp suất đến 700 bar.

Thiên An Tools cung cấp các loại đầu nối nhanh, khớp nối thủy lực, ống thủy lực và phụ kiện thủy lực cao áp với nhiều lựa chọn về chuẩn ren, kiểu đầu đực/cái, áp suất làm việc và cấu hình kết nối. Khi đặt hàng, khách hàng nên cung cấp model thiết bị, chuẩn ren và áp suất làm việc để được tư vấn đúng loại đầu nối.
