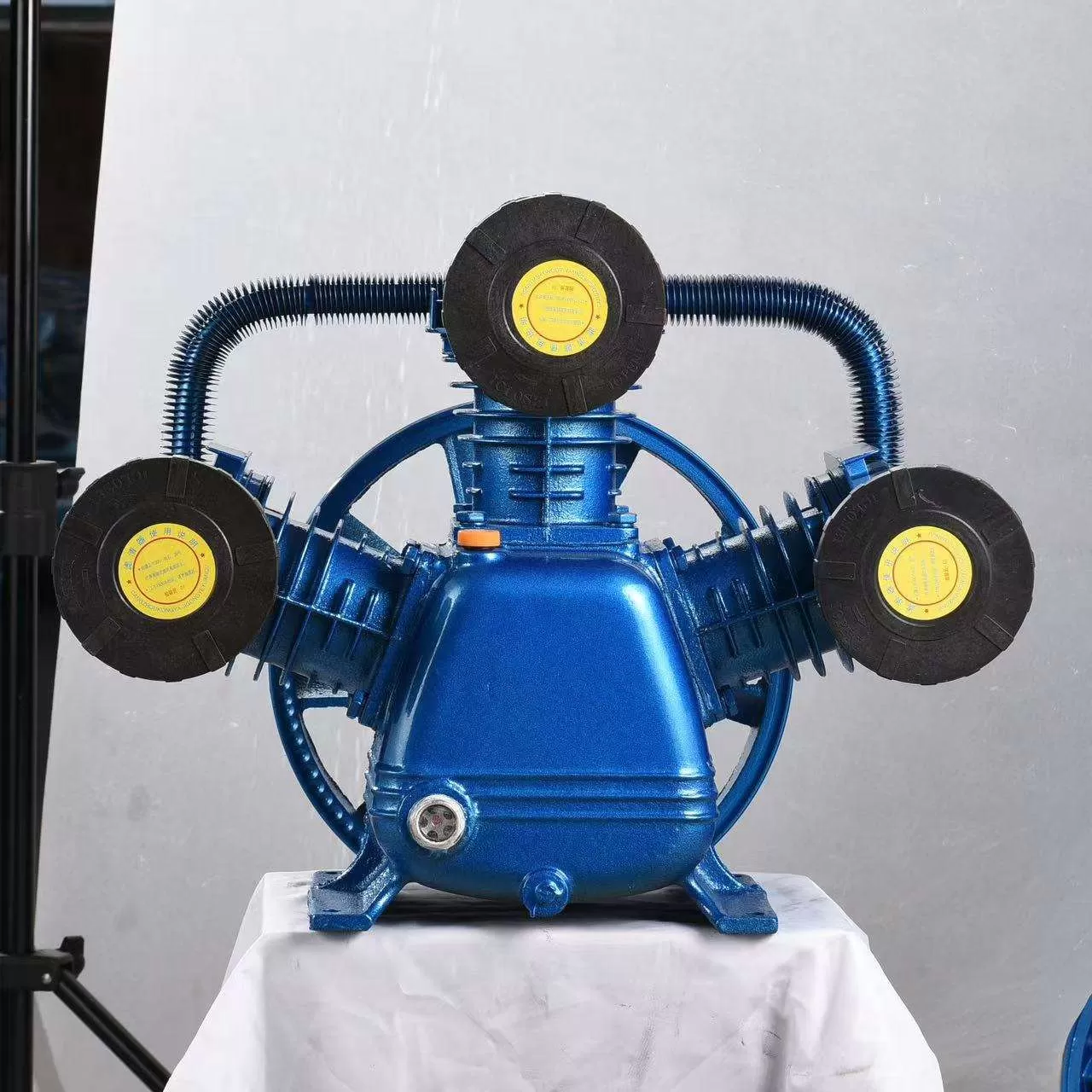

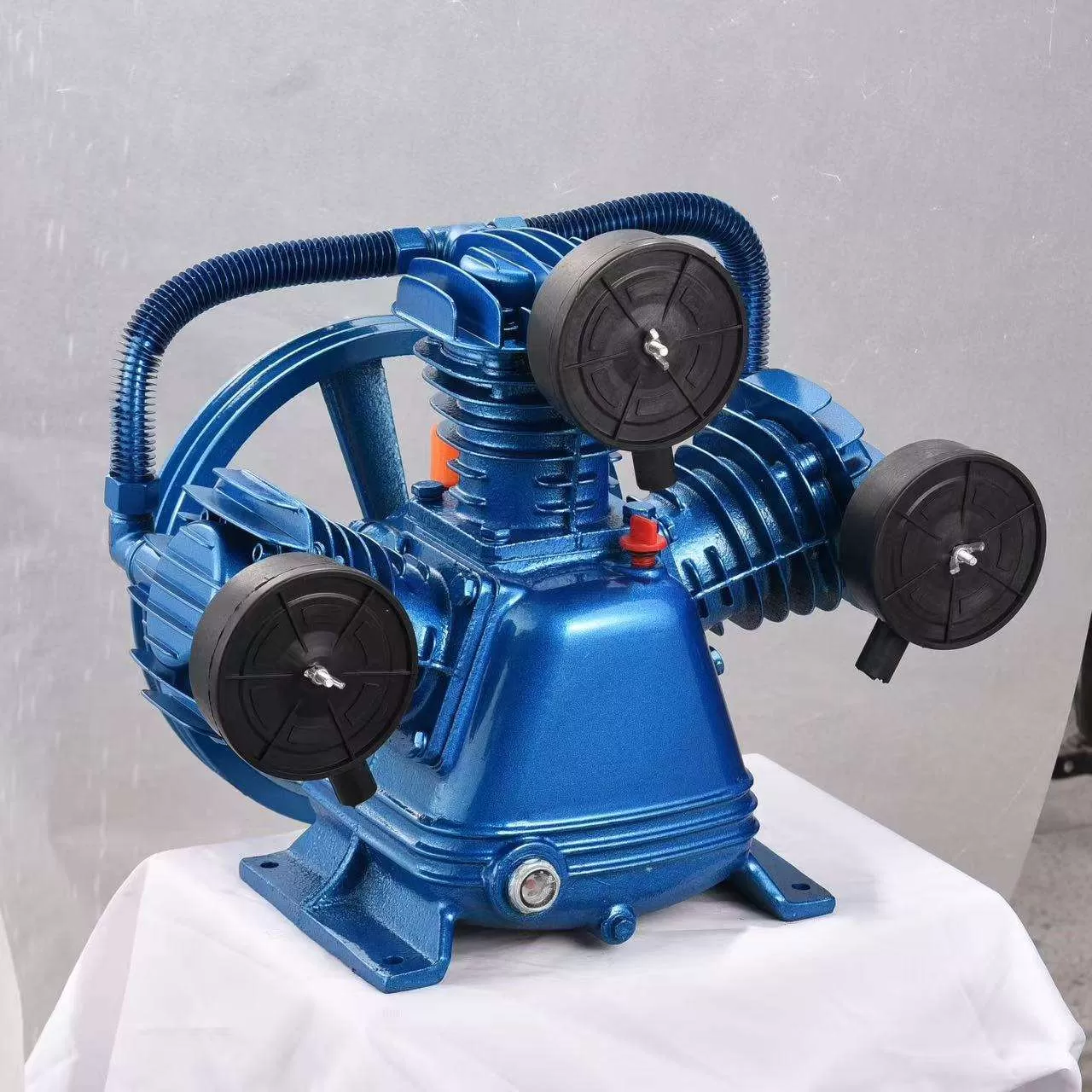

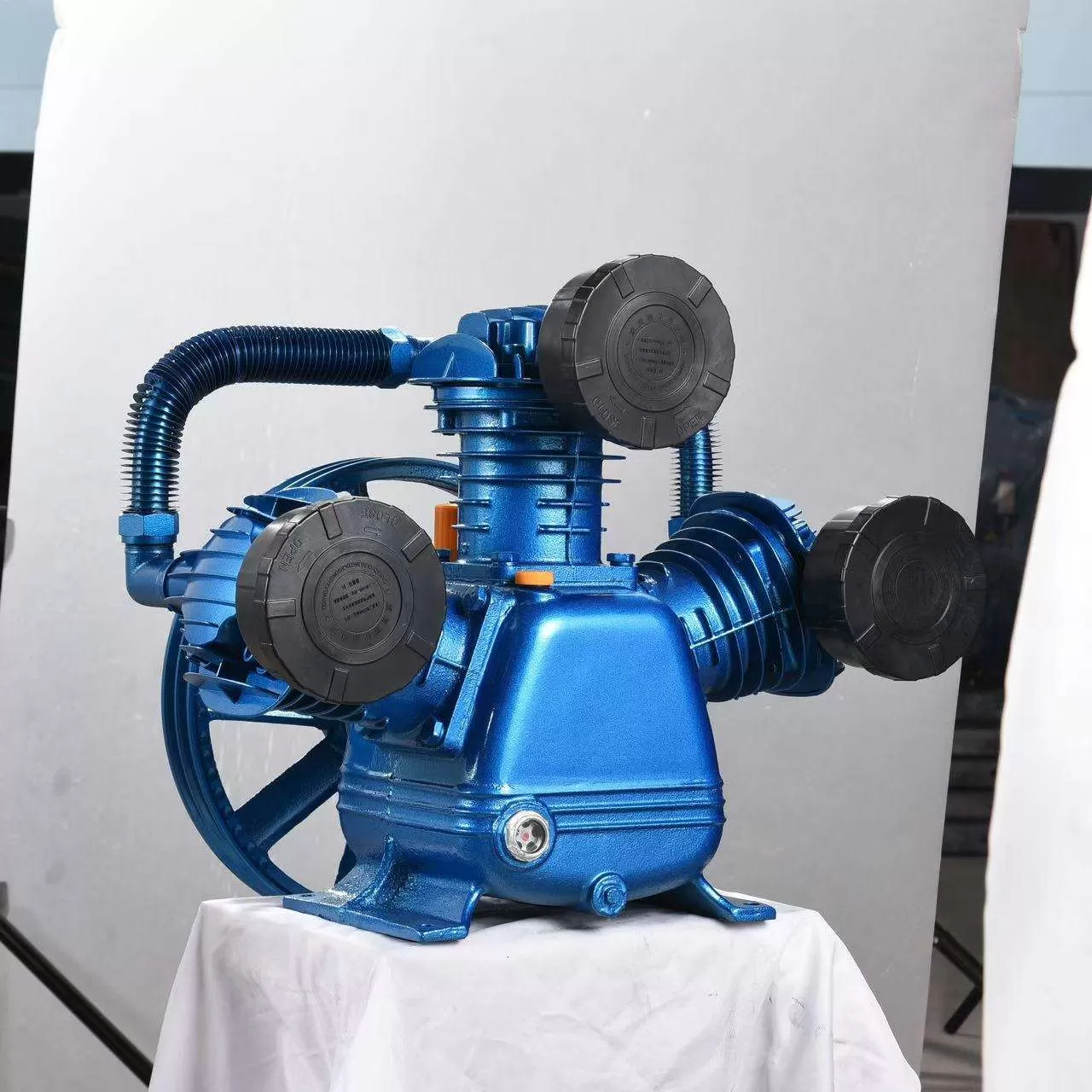

Đầu máy nén khí PUMA BE10 – 10HP, lưu lượng 1.390 L/phút, 3 xy-lanh

Đầu máy nén khí PUMA BE10 là đầu nén piston 1 cấp thuộc dòng PUMA BE Series, sử dụng truyền động dây đai, được thiết kế cho các hệ thống máy nén khí công suất 10 HP (7.5 kW). Với lưu lượng khí lên đến 1.390 L/phút (49.1 CFM), tốc độ quay tối đa 735 vòng/phút, cấu hình 3 xy-lanh và áp suất làm việc 8 kg/cm² (115 PSI), PUMA BE10 phù hợp cho các hệ thống khí nén cần lưu lượng lớn tại xưởng cơ khí, gara ô tô, nhà máy và các ứng dụng công nghiệp.

Đây là đầu nén, không phải một máy nén khí hoàn chỉnh. BE10 có thể được kết hợp với động cơ điện, bình chứa, puly, dây đai và các thiết bị điều khiển phù hợp để xây dựng thành một bộ máy nén khí piston dây đai hoàn chỉnh. PUMA xếp BE10 trong dòng Single Stage Belt Drive – đầu nén truyền động dây đai 1 cấp.

1. Đầu máy nén khí PUMA BE10 là gì?

PUMA BE10 là đầu bơm/đầu nén khí piston 3 xy-lanh, sử dụng cơ cấu truyền động bằng dây đai.

Trong một hệ thống máy nén khí hoàn chỉnh, đầu BE10 đảm nhiệm chức năng:

Động cơ → Puly → Dây đai → Puly đầu nén → Piston nén khí → Bình chứa khí

Với công suất thiết kế 10 HP, BE10 nằm trên BE7A và dưới BE15 trong dòng BE của PUMA.

Nếu BE7A có lưu lượng 960 L/phút thì BE10 tăng lên 1.390 L/phút, phù hợp khi hệ thống cần lượng khí lớn hơn.

2. Thông số kỹ thuật đầu máy nén khí PUMA BE10

Thông số	PUMA BE10
Model	BE10
Thương hiệu	PUMA
Dòng sản phẩm	BE Series
Kiểu đầu nén	Piston dây đai
Cấp nén	1 cấp
Công suất	10 HP / 7.5 kW
Lưu lượng khí	1.390 L/phút / 49.1 CFM
Tốc độ quay tối đa	735 RPM
Số xy-lanh	3
Áp suất làm việc	8 kg/cm² / 115 PSI
Trọng lượng đầu nén	101 kg / 222 Lbs
Kích thước	66 × 44 × 54 cm

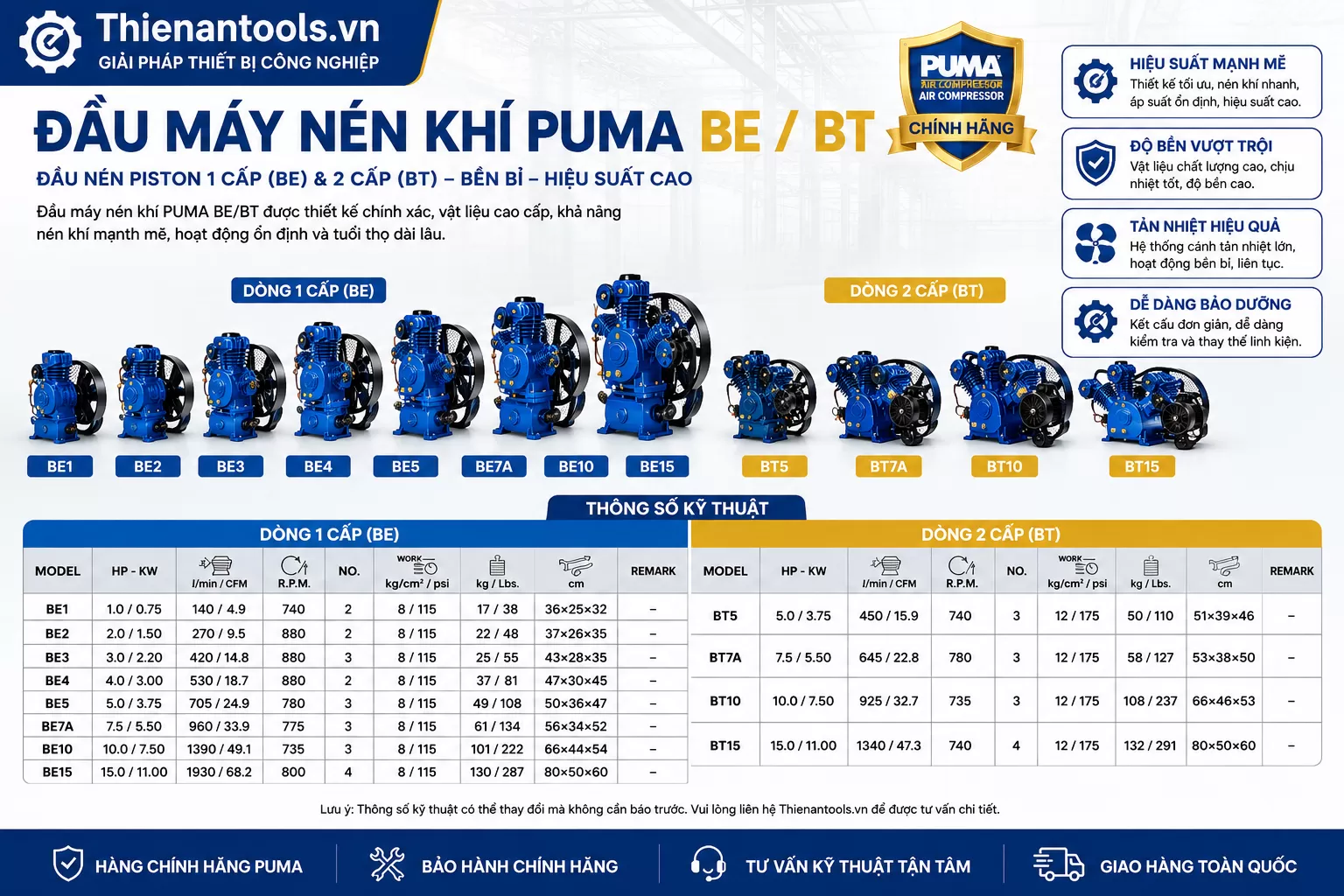

Đây là các thông số trong bảng BE/BT Pump Series của PUMA.

Lưu ý

Thông số 1.390 L/phút (49.1 CFM) là thông số lưu lượng được PUMA công bố cho đầu bơm. Khi thiết kế một máy nén khí hoàn chỉnh, lưu lượng thực tế còn phụ thuộc vào tốc độ đầu nén, tỷ số truyền puly, hiệu suất truyền động và điều kiện vận hành.

3. Ưu điểm nổi bật của đầu nén PUMA BE10

Công suất 10 HP – lưu lượng lên đến 1.390 L/phút

Điểm nổi bật nhất của PUMA BE10 là khả năng cung cấp lưu lượng khí 1.390 L/phút, tương đương 49.1 CFM.

Mức lưu lượng này cao hơn đáng kể so với BE7A:

BE7A: 960 L/phút – 7.5 HP
BE10: 1.390 L/phút – 10 HP
BE15: 1.930 L/phút – 15 HP

Nhờ đó, BE10 là lựa chọn phù hợp khi hệ thống cần nhiều khí nén hơn nhưng chưa cần chuyển lên đầu nén 15 HP.

4. Thiết kế 3 xy-lanh

PUMA BE10 sử dụng cấu hình 3 xy-lanh.

Thiết kế này kết hợp với hệ thống truyền động dây đai giúp đầu nén đáp ứng yêu cầu của các hệ thống khí nén công suất trung bình đến lớn.

PUMA cho biết thiết kế đầu nén của hãng sử dụng cấu hình 3 xy-lanh hướng tâm, hỗ trợ cân bằng và làm mát hiệu quả. Hệ thống còn có bánh đà kích thước lớn hỗ trợ lưu thông không khí làm mát.

5. Tốc độ đầu nén PUMA BE10 chỉ 735 vòng/phút

BE10 có tốc độ quay tối đa 735 RPM.

Đây là thông số đặc biệt cần chú ý khi lắp đầu nén với động cơ.

Ví dụ, nếu sử dụng động cơ điện có tốc độ khoảng 2.900 vòng/phút, không thể nối trực tiếp động cơ với đầu nén mà cần sử dụng puly và dây đai để giảm tốc về tốc độ phù hợp.

Tỷ số truyền có thể tính theo:

n₁ × D₁ = n₂ × D₂

Trong đó:

n₁: tốc độ động cơ.
D₁: đường kính puly động cơ.
n₂: tốc độ đầu nén.
D₂: đường kính puly đầu nén.

Khi thiết kế thực tế, cần đảm bảo tốc độ đầu nén không vượt quá 735 RPM theo thông số PUMA.

6. Áp suất làm việc 8 kg/cm²

PUMA BE10 có áp suất làm việc:

8 kg/cm² / 115 PSI

Đây là mức áp suất phù hợp với nhiều ứng dụng khí nén phổ biến như:

Xưởng cơ khí.
Gara sửa chữa ô tô.
Súng bắn bulông.
Thiết bị khí nén.
Vệ sinh bằng khí nén.
Phun sơn.
Máy móc sản xuất sử dụng khí nén.

Nếu nhu cầu thực tế là áp suất cao hơn, khách hàng có thể tham khảo dòng BT10 thay vì BE10. BT10 là dòng 2 cấp, có áp suất làm việc 12 kg/cm² / 175 PSI, nhưng lưu lượng công bố thấp hơn BE10, ở mức 925 L/phút.

7. Kết cấu đầu nén PUMA BE10

PUMA BE10 thuộc dòng Single Stage Belt Drive Series, sử dụng truyền động dây đai.

Cấu hình này cho phép người sử dụng xây dựng hệ thống máy nén khí theo nhu cầu bằng cách kết hợp:

Đầu nén PUMA BE10.
Động cơ điện 10 HP.
Bình chứa khí.
Puly động cơ.
Puly đầu nén.
Dây đai.
Van một chiều.
Rơ-le áp suất.
Van an toàn.
Đồng hồ áp suất.
Đường ống khí.

Đây là lựa chọn phù hợp cho các đơn vị cần thay đầu nén hoặc đóng mới máy nén khí theo cấu hình riêng.

8. Ứng dụng của đầu máy nén khí PUMA BE10

Với lưu lượng 1.390 L/phút, BE10 có thể đáp ứng nhiều nhu cầu sử dụng khí nén trong công nghiệp và dịch vụ.

Xưởng cơ khí

Cung cấp khí cho các thiết bị như:

Súng bắn bulông.
Súng khí nén.
Máy mài khí.
Máy khoan khí.
Thiết bị vệ sinh bằng khí.

Gara ô tô

BE10 có thể được sử dụng để xây dựng hệ thống máy nén khí phục vụ:

Sửa chữa ô tô.
Tháo lắp bánh xe.
Bơm lốp.
Vệ sinh phụ tùng.
Phun sơn.

Nhà xưởng

Đầu nén PUMA BE10 cũng phù hợp với các hệ thống khí nén phục vụ thiết bị tự động hóa và các công việc sản xuất cần khí nén. PUMA xác định dòng BE phù hợp với nhà máy, hệ thống tự động, dịch vụ ô tô, hoàn thiện bề mặt và các công việc yêu cầu khí nén.

9. So sánh PUMA BE10 với BE7A và BE15

Model	Công suất	Lưu lượng	RPM	Số xy-lanh	Áp suất
BE7A	7.5 HP / 5.5 kW	960 L/phút	775	3	8 kg/cm²
BE10	10 HP / 7.5 kW	1.390 L/phút	735	3	8 kg/cm²
BE15	15 HP / 11 kW	1.930 L/phút	800	4	8 kg/cm²

Khi nào nên chọn BE10?

BE10 phù hợp khi:

BE7A không đáp ứng đủ lưu lượng.
Cần khoảng 1.400 L/phút khí nén.
Muốn xây dựng máy nén khí công suất khoảng 10 HP.
Cần hệ thống khí nén cho xưởng cơ khí hoặc gara có nhu cầu sử dụng khí tương đối cao.
Không cần áp suất cao 12 kg/cm² trở lên.

Nếu ưu tiên áp suất cao, nên xem xét BT10. Nếu cần lưu lượng lớn hơn nữa, có thể cân nhắc BE15.

10. BE10 hay BT10 – nên chọn loại nào?

Đây là điểm khách hàng rất dễ nhầm khi tìm đầu máy nén khí PUMA 10HP.

Tiêu chí	PUMA BE10	PUMA BT10
Kiểu nén	1 cấp	2 cấp
Công suất	10 HP	10 HP
Công suất kW	7.5 kW	7.5 kW
Lưu lượng	1.390 L/phút	925 L/phút
Tốc độ	735 RPM	735 RPM
Xy-lanh	3	3
Áp suất làm việc	8 kg/cm²	12 kg/cm²
Ứng dụng chính	Lưu lượng lớn, áp suất thông thường	Hệ thống cần áp suất cao

PUMA công bố BE10 ở mức 8/115, trong khi BT10 đạt 12/175. Vì vậy, hai model cùng 10 HP nhưng được thiết kế cho nhu cầu khác nhau.

Nếu cần lưu lượng khí lớn → chọn BE10.

Nếu cần áp suất cao → chọn BT10.

11. Lưu ý khi lắp đặt đầu máy nén khí PUMA BE10

Để BE10 vận hành ổn định, việc lựa chọn các linh kiện đi kèm cần được thực hiện đồng bộ.

Động cơ

Nên lựa chọn động cơ phù hợp với mức công suất 10 HP / 7.5 kW.

Puly và dây đai

Cần tính toán tỷ số truyền để đưa tốc độ đầu nén về khoảng 735 RPM.

Không nên lựa chọn puly theo kinh nghiệm mà không kiểm tra tốc độ thực tế.

Bình chứa

Dung tích bình cần được lựa chọn dựa trên:

Lưu lượng tiêu thụ.
Chu kỳ hoạt động.
Áp suất yêu cầu.
Thời gian máy chạy/dừng.

Hệ thống làm mát

Đầu nén piston sinh nhiệt trong quá trình nén khí nên cần bố trí thông thoáng, đảm bảo khả năng tản nhiệt.

Bôi trơn

Cần sử dụng dầu bôi trơn phù hợp và kiểm tra mức dầu định kỳ.

12. Bảo dưỡng đầu nén PUMA BE10

Để duy trì hiệu suất và tuổi thọ của đầu nén, nên kiểm tra định kỳ:

Mức dầu bôi trơn.
Dây đai.
Độ căng dây đai.
Puly và căn chỉnh puly.
Van hút và van xả.
Gioăng làm kín.
Bộ lọc khí.
Các mối nối.
Nhiệt độ đầu nén.
Độ rung và tiếng ồn bất thường.

Nếu đầu nén xuất hiện tình trạng nóng bất thường, rung mạnh, tiếng gõ lớn hoặc lưu lượng giảm, nên dừng máy để kiểm tra thay vì tiếp tục vận hành.

13. Mua đầu máy nén khí PUMA BE10 chính hãng tại Thienantools.vn

Thienantools.vn cung cấp đầu máy nén khí PUMA BE10 dành cho khách hàng cần thay thế đầu nén hoặc thiết kế máy nén khí piston dây đai công suất 10 HP.

Với cấu hình:

10 HP – 7.5 kW – 1.390 L/phút – 735 RPM – 3 xy-lanh – 8 kg/cm²

PUMA BE10 là lựa chọn phù hợp cho những hệ thống cần lưu lượng khí lớn và hoạt động ổn định ở mức áp suất thông thường.
