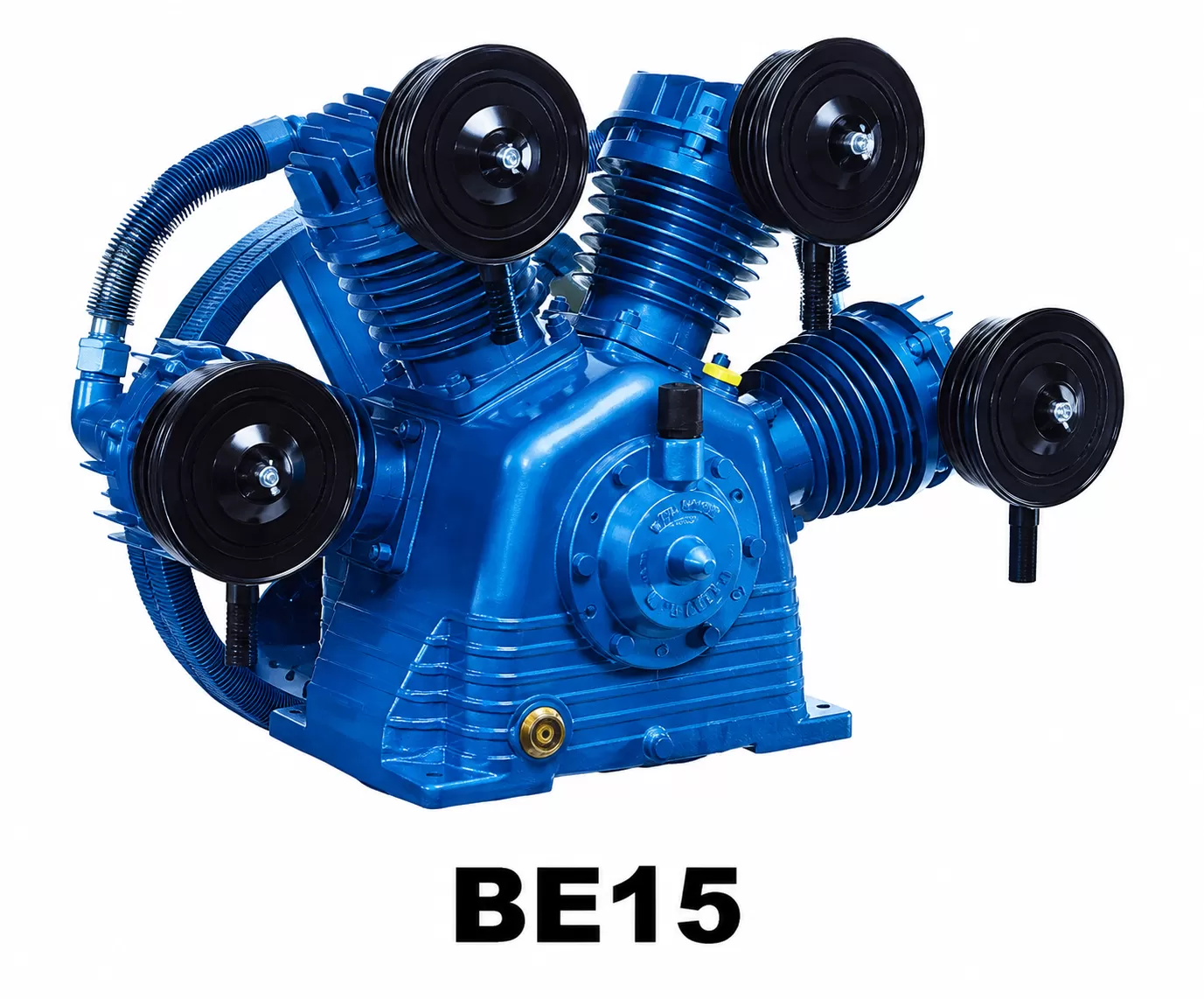

Đầu máy nén khí PUMA BE15 – 15HP, lưu lượng 1.930 L/phút, 4 xy-lanh

Đầu máy nén khí PUMA BE15 là đầu nén piston 1 cấp thuộc dòng PUMA BE Series, sử dụng truyền động dây đai, được thiết kế cho hệ thống máy nén khí công suất 15 HP (11 kW). Với lưu lượng lên đến 1.930 L/phút (68.2 CFM), tốc độ quay 800 vòng/phút, cấu hình 4 xy-lanh và áp suất làm việc 8 kg/cm² (115 PSI), PUMA BE15 phù hợp cho các hệ thống khí nén cần lưu lượng lớn trong xưởng cơ khí, gara, nhà máy và các ứng dụng công nghiệp.

Theo bảng thông số chính thức của PUMA, BE15 có trọng lượng khoảng 130 kg (287 Lbs) và kích thước 80 × 50 × 60 cm.

Lưu ý: BE15 là đầu máy/đầu bơm/đầu nén khí, không phải máy nén khí hoàn chỉnh. Khi sử dụng cần kết hợp với động cơ, puly, dây đai, bình chứa và hệ thống điều khiển phù hợp.

1. Đầu máy nén khí PUMA BE15 là gì?

PUMA BE15 là đầu nén khí piston truyền động dây đai thuộc dòng BE – Single Stage Belt Drive Series của PUMA.

Trong một hệ thống máy nén khí hoàn chỉnh, đầu BE15 thực hiện quá trình hút và nén không khí, sau đó đưa khí nén vào bình chứa.

Cấu hình cơ bản của hệ thống gồm:

Động cơ điện → Puly động cơ → Dây đai → Puly đầu nén → Đầu nén PUMA BE15 → Bình chứa khí

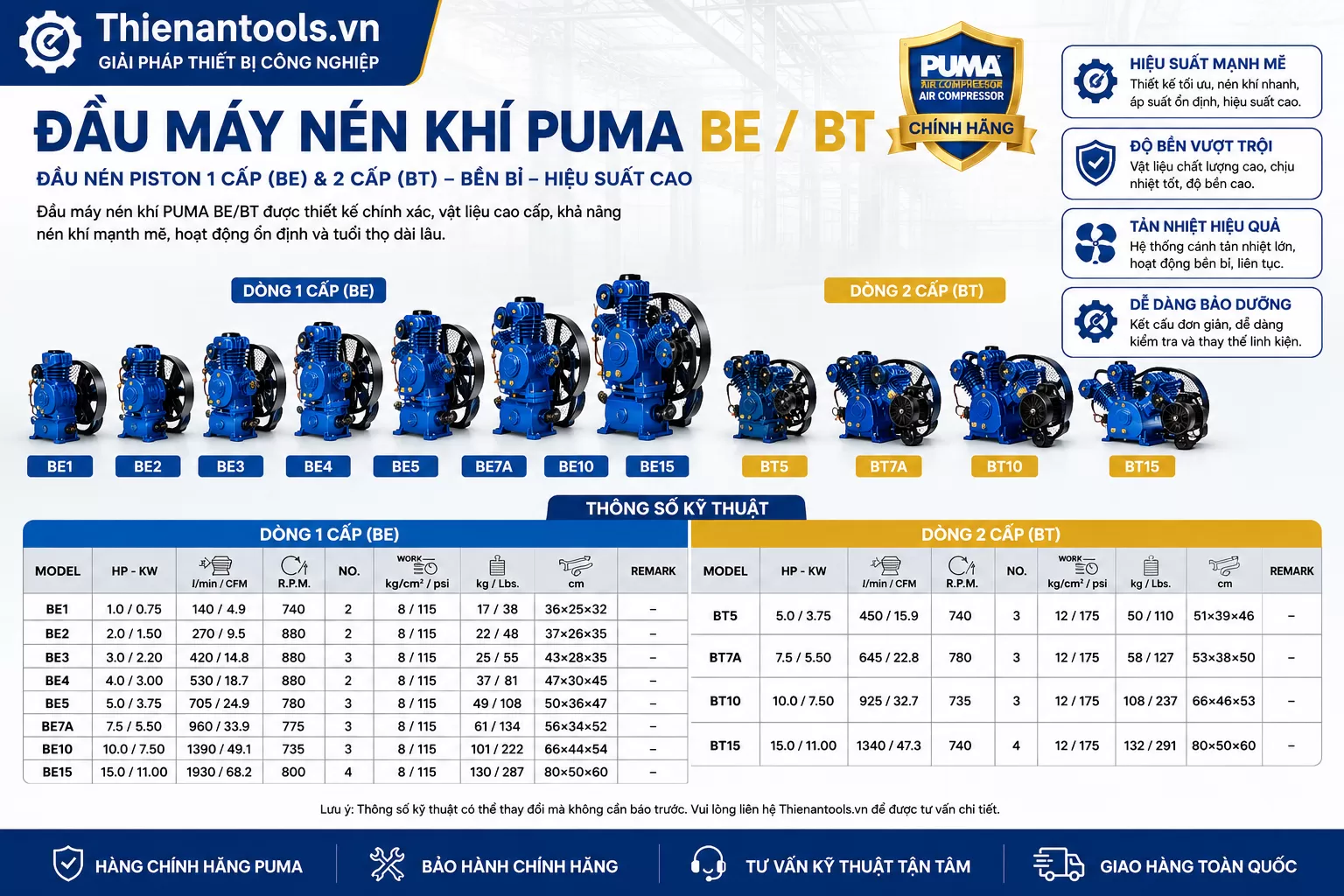

Với công suất 15 HP, BE15 là model công suất lớn nhất trong nhóm BE/BT Pump Series được PUMA liệt kê cùng các model BE1, BE2, BE3, BE4, BE5, BE7A và BE10.

2. Thông số kỹ thuật đầu máy nén khí PUMA BE15

Thông số	PUMA BE15
Model	BE15
Thương hiệu	PUMA
Dòng sản phẩm	BE Series
Kiểu đầu nén	Piston truyền động dây đai
Kiểu nén	1 cấp
Công suất	15 HP / 11 kW
Lưu lượng khí	1.930 L/phút / 68.2 CFM
Tốc độ quay	800 RPM
Số xy-lanh	4
Áp suất làm việc	8 kg/cm² / 115 PSI
Trọng lượng	130 kg / 287 Lbs
Kích thước	80 × 50 × 60 cm

Thông số được đối chiếu với bảng BE, BT Pump Series chính thức của PUMA.

PUMA cũng liệt kê BE15 trong dòng BE Series – Single Stage Belt Drive Series, với cùng thông số công suất 15 HP, lưu lượng 1.930 L/phút, tốc độ 800 RPM, 4 xy-lanh và áp suất 8/115.

3. Ưu điểm nổi bật của đầu nén PUMA BE15

Công suất 15HP, lưu lượng lên đến 1.930 L/phút

Điểm nổi bật của đầu máy nén khí PUMA BE15 là khả năng cung cấp lưu lượng lên đến:

1.930 L/phút tương đương 68.2 CFM

Đây là mức lưu lượng lớn, phù hợp với các hệ thống có nhiều thiết bị khí nén hoạt động hoặc các ứng dụng cần cấp khí liên tục.

So với các model nhỏ hơn trong cùng dòng:

BE7A: 960 L/phút
BE10: 1.390 L/phút
BE15: 1.930 L/phút

Như vậy, BE15 là lựa chọn phù hợp khi hệ thống đã vượt nhu cầu của đầu nén 10HP và cần tăng đáng kể lượng khí cung cấp.

4. Cấu hình 4 xy-lanh

PUMA BE15 được trang bị 4 xy-lanh, nhiều hơn BE7A và BE10 đều sử dụng 3 xy-lanh.

Cấu hình này phù hợp với cấp công suất 15 HP, đáp ứng nhu cầu tạo lưu lượng khí lớn.

Đầu nén PUMA thuộc dòng BE được thiết kế cho mục đích công nghiệp; PUMA mô tả dòng sản phẩm sử dụng vật liệu gang đúc, hệ thống làm mát cưỡng bức và quạt nhiều cánh để hỗ trợ tản nhiệt trong quá trình hoạt động.

5. Tốc độ đầu nén PUMA BE15 là 800 RPM

BE15 có tốc độ quay 800 vòng/phút.

Đây là thông số quan trọng khi lựa chọn động cơ và thiết kế hệ thống truyền động.

Đối với động cơ điện có tốc độ cao hơn nhiều so với tốc độ yêu cầu của đầu nén, cần sử dụng puly và dây đai để giảm tốc.

Có thể xác định tỷ số truyền cơ bản theo công thức:

n₁ × D₁ = n₂ × D₂

Trong đó:

n₁: tốc độ động cơ.
D₁: đường kính puly động cơ.
n₂: tốc độ đầu nén.
D₂: đường kính puly đầu nén.

Khi lắp đặt thực tế, cần tính toán để tốc độ đầu nén phù hợp với thông số thiết kế, không tự ý tăng tốc độ BE15 vượt mức quy định.

6. Áp suất làm việc 8 kg/cm²

PUMA BE15 có áp suất làm việc:

8 kg/cm² / 115 PSI

Đây là mức áp suất phù hợp với nhiều hệ thống khí nén công nghiệp thông dụng.

BE15 có thể được sử dụng cho các nhu cầu như:

Súng bắn bulông khí nén.
Máy mài khí.
Thiết bị vệ sinh bằng khí nén.
Phun sơn.
Máy móc sử dụng khí nén.
Hệ thống khí nén trong xưởng cơ khí.
Các thiết bị khí nén trong nhà máy.

Cần áp suất cao hơn thì sao?

Nếu hệ thống yêu cầu 12 kg/cm² / 175 PSI, khách hàng có thể tham khảo PUMA BT15.

Theo PUMA, BT15 cũng có công suất 15 HP / 11 kW, 4 xy-lanh nhưng là dòng 2 cấp, áp suất làm việc 12/175 PSI và lưu lượng 1.340 L/phút.

Vì vậy:

BE15 → ưu tiên lưu lượng lớn ở áp suất 8 kg/cm².

BT15 → ưu tiên áp suất cao hơn ở 12 kg/cm².

7. Đầu PUMA BE15 phù hợp với những ứng dụng nào?

Với lưu lượng 1.930 L/phút, BE15 phù hợp với các hệ thống có nhu cầu sử dụng khí nén tương đối lớn.

Xưởng cơ khí

BE15 có thể cung cấp khí cho nhiều thiết bị như:

Súng bắn bulông.
Súng xiết khí nén.
Máy mài khí.
Máy khoan khí.
Thiết bị vệ sinh.
Thiết bị phun khí.

Gara ô tô

Đầu nén BE15 có thể được sử dụng để xây dựng hệ thống máy nén khí phục vụ:

Sửa chữa ô tô.
Tháo lắp bánh xe.
Bơm lốp.
Vệ sinh chi tiết.
Phun sơn.
Các thiết bị khí nén trong gara.

Nhà máy và xưởng sản xuất

PUMA cho biết dòng BE phù hợp với nhà máy, hệ thống tự động, dịch vụ ô tô, hoàn thiện bề mặt và các công việc cần khí nén.

8. So sánh PUMA BE15 với BE10 và BE7A

Model	Công suất	Lưu lượng	RPM	Xy-lanh	Áp suất
BE7A	7.5 HP	960 L/phút	775	3	8 kg/cm²
BE10	10 HP	1.390 L/phút	735	3	8 kg/cm²
BE15	15 HP	1.930 L/phút	800	4	8 kg/cm²

Thông số theo bảng PUMA BE/BT Pump Series.

Nên chọn BE15 khi:

Nhu cầu khí nén cao.
BE10 không đủ lưu lượng.
Cần lưu lượng khoảng 1.900 L/phút.
Hệ thống sử dụng nhiều thiết bị khí nén.
Cần đóng mới máy nén khí 15HP.
Cần thay thế đầu nén cho máy nén khí piston 15HP.

9. BE15 hay BT15 – nên chọn loại nào?

Đây là câu hỏi quan trọng khi lựa chọn đầu máy nén khí PUMA 15HP.

Tiêu chí	PUMA BE15	PUMA BT15
Kiểu nén	1 cấp	2 cấp
Công suất	15 HP	15 HP
Công suất	11 kW	11 kW
Lưu lượng	1.930 L/phút	1.340 L/phút
Tốc độ	800 RPM	740 RPM
Xy-lanh	4	4
Áp suất	8 kg/cm²	12 kg/cm²
Trọng lượng	130 kg	132 kg
Kích thước	80 × 50 × 60 cm	80 × 50 × 60 cm

Chọn PUMA BE15 nếu ưu tiên lưu lượng khí lớn.

Chọn PUMA BT15 nếu ưu tiên áp suất làm việc cao 12 kg/cm².

Đây là điểm rất đáng chú ý vì cùng công suất 15HP nhưng BE15 và BT15 phục vụ hai nhu cầu khác nhau.

10. Thiết kế đầu nén PUMA BE15

PUMA BE15 thuộc dòng Single Stage Belt Drive, tức đầu nén piston 1 cấp truyền động bằng dây đai.

Khi xây dựng máy nén khí hoàn chỉnh, BE15 có thể kết hợp với:

Động cơ điện 15HP.
Puly động cơ.
Puly đầu nén.
Dây đai.
Bình chứa khí.
Van một chiều.
Rơ-le áp suất.
Van an toàn.
Đồng hồ áp suất.
Bộ lọc khí.
Hệ thống đường ống.

Do BE15 có trọng lượng khoảng 130 kg, việc lắp đặt cần đảm bảo bệ đỡ chắc chắn và căn chỉnh chính xác hệ thống puly – dây đai.

11. Lưu ý khi lắp đặt đầu máy nén khí PUMA BE15

Để đầu nén hoạt động ổn định, cần đặc biệt chú ý đến hệ thống truyền động.

Chọn động cơ phù hợp

BE15 có công suất thiết kế 15 HP / 11 kW. Khi đóng mới máy, nên lựa chọn động cơ phù hợp với công suất và điều kiện vận hành thực tế.

Tính toán puly

Động cơ và đầu nén có tốc độ khác nhau nên cần tính toán tỷ số truyền.

Mục tiêu là đưa tốc độ đầu nén về khoảng 800 RPM theo thông số PUMA.

Căn chỉnh dây đai

Hai puly cần được căn chỉnh đúng mặt phẳng.

Dây đai không được:

Quá căng.
Quá chùng.
Lệch puly.
Trượt khi vận hành.

Đảm bảo tản nhiệt

Máy nén khí piston sinh nhiệt đáng kể trong quá trình nén. Cần bố trí đầu nén ở nơi thông thoáng, tránh che kín đường gió làm mát.

12. Bảo dưỡng đầu nén PUMA BE15

Để duy trì hiệu suất của đầu nén, nên kiểm tra định kỳ:

Mức dầu bôi trơn.
Chất lượng dầu.
Dây đai.
Puly.
Độ căng dây đai.
Van hút và van xả.
Gioăng làm kín.
Các đầu nối.
Nhiệt độ đầu nén.
Độ rung.
Tiếng ồn bất thường.

Nếu đầu nén có hiện tượng nóng quá mức, rung mạnh, phát ra tiếng gõ bất thường hoặc lưu lượng khí giảm, nên kiểm tra ngay để tránh gây hư hỏng nghiêm trọng.

13. Mua đầu máy nén khí PUMA BE15 chính hãng tại Thienantools.vn

Thienantools.vn cung cấp đầu máy nén khí PUMA BE15 dành cho khách hàng cần thay thế đầu nén hoặc đóng mới máy nén khí piston truyền động dây đai công suất 15HP.

Với cấu hình:

15 HP – 11 kW – 1.930 L/phút – 800 RPM – 4 xy-lanh – 8 kg/cm²

PUMA BE15 là lựa chọn phù hợp cho các hệ thống cần lưu lượng khí lớn, công suất cao và áp suất làm việc phổ biến 8 kg/cm².

Khi cần tư vấn cấu hình, khách hàng nên cung cấp:
