Kích lùn thủy lực TLP HHYG-100B – 100 tấn, hành trình 16mm
Kích lùn thủy lực TLP HHYG-100B là model công suất lớn thuộc dòng kích thủy lực lùn HHYG-B, được thiết kế để nâng và căn chỉnh tải trọng 100 tấn tại những vị trí có chiều cao đặt kích hạn chế.
HHYG-100B có hành trình 16mm, áp suất làm việc 700 bar, chiều cao đóng 91mm, chiều cao mở 107mm và dung tích dầu 200 cm³. Với thiết kế dạng thấp, sản phẩm phù hợp cho các công việc nâng máy móc, kết cấu thép và thiết bị công nghiệp nặng trong không gian hạn chế.

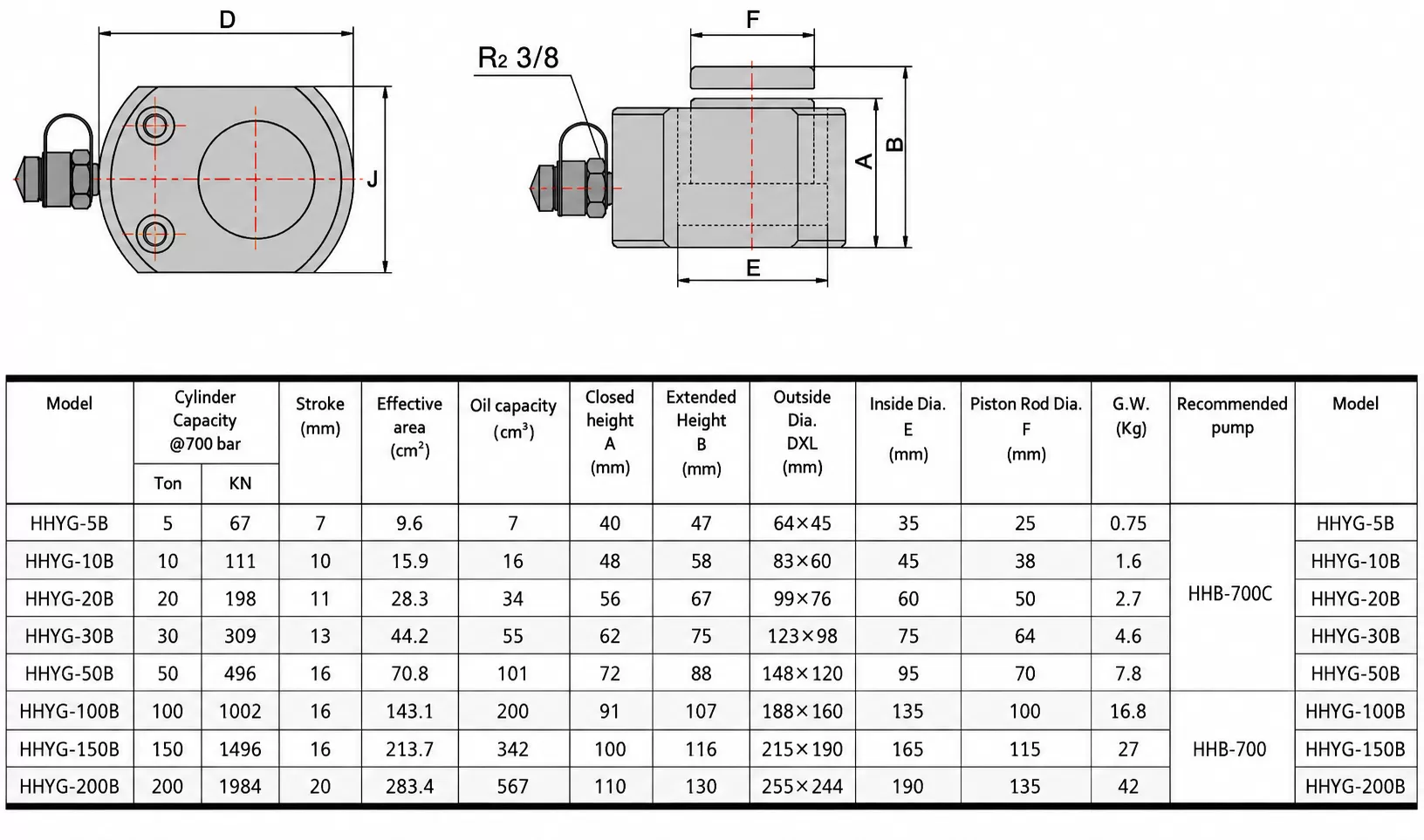

Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-100B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-100B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 100 tấn / 1002 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 16 mm |
| Diện tích hiệu dụng | 143,1 cm² |
| Dung tích dầu | 200 cm³ |
| Chiều cao đóng A | 91 mm |
| Chiều cao mở B | 107 mm |
| Kích thước ngoài D × L | 188 × 160 mm |
| Đường kính trong E | 135 mm |
| Đường kính piston F | 100 mm |
| Trọng lượng | 16,8 kg |
| Bơm thủy lực khuyến nghị | HHB-700 |
Các thông số trên được đối chiếu từ bảng thông số kỹ thuật của dòng HHYG-B.
Khả năng nâng 100 tấn tại áp suất 700 bar
Điểm nổi bật nhất của TLP HHYG-100B là khả năng nâng tới 100 tấn, tương đương 1002 kN, ở áp suất làm việc 700 bar. Diện tích hiệu dụng của piston đạt 143,1 cm², cho phép tạo lực nâng rất lớn trong một thiết kế kích tương đối thấp.
Với hành trình 16mm, HHYG-100B phù hợp với các công việc cần nâng hoặc căn chỉnh tải trong phạm vi ngắn. Đây là đặc điểm đặc trưng của kích lùn: ưu tiên lực nâng lớn và khả năng tiếp cận vị trí thấp thay vì hành trình dài.
Thiết kế lùn, phù hợp không gian hạn chế
HHYG-100B có chiều cao đóng chỉ 91mm và chiều cao khi mở hết hành trình là 107mm. Thiết kế thấp giúp kích có thể tiếp cận những vị trí mà các loại xi lanh thủy lực thông thường khó đưa vào.
Đây là lựa chọn phù hợp khi cần nâng một thiết bị nặng nhưng khoảng hở giữa tải và mặt nền hoặc bệ đỡ không lớn.
Dòng HHYG-B được thiết kế dạng compact, phẳng để sử dụng trong các khu vực hạn chế về không gian.
Kích thủy lực tác động đơn, hồi bằng lò xo
HHYG-100B thuộc dòng Single-acting Low Height Cylinder. Thiết kế tác động đơn giúp kết cấu kích gọn và phù hợp với các ứng dụng nâng, căn chỉnh và định vị tải.
Tài liệu kỹ thuật của dòng HHYG-B mô tả cơ cấu single acting, spring return, tức piston được hỗ trợ hồi về bằng lò xo sau khi xả áp.
Thân thép hợp kim, piston mạ Chrome
HHYG-100B được thiết kế bằng thép hợp kim cường độ cao, đáp ứng yêu cầu làm việc với tải trọng nâng lớn. Piston được mạ Chrome giúp tăng khả năng chống mài mòn và ăn mòn trong quá trình sử dụng.
Dòng sản phẩm này còn có:
- Bề mặt hoàn thiện bằng sơn men nung.
- Piston có rãnh giúp giảm ma sát và hỗ trợ bôi trơn.
- Lỗ lắp đặt trên thân giúp thuận tiện cố định kích.
- Lòng xi lanh được gia công roller burnished để tăng độ cứng và độ nhẵn bề mặt.
- Khớp nối nhanh HH-II R2 3/8" và nắp chống bụi.
Bơm thủy lực phù hợp với HHYG-100B
Bơm được khuyến nghị cho Kích lùn thủy lực TLP HHYG-100B là HHB-700 theo bảng thông số của dòng sản phẩm.
Khi lựa chọn bơm cho kích 100 tấn, cần đảm bảo:
- Áp suất làm việc của bơm phù hợp với mức 700 bar.
- Dung tích dầu hữu dụng của bơm đáp ứng dung tích dầu 200 cm³ của xi lanh.
- Ống thủy lực và khớp nối có mức áp suất phù hợp.
- Sử dụng đúng loại bơm dành cho kích tác động đơn.
Việc lựa chọn đúng bơm giúp hệ thống hoạt động ổn định và khai thác đúng khả năng của kích.
Ứng dụng của Kích lùn thủy lực TLP HHYG-100B
Với tải trọng lên đến 100 tấn và chiều cao đóng 91mm, HHYG-100B phù hợp với các công việc nâng hạ công nghiệp nặng như:
- Nâng và căn chỉnh máy móc công nghiệp nặng.
- Nâng kết cấu thép có trọng lượng lớn.
- Căn chỉnh máy trên bệ hoặc nền móng.
- Hỗ trợ lắp đặt thiết bị công nghiệp.
- Nâng các cụm máy và kết cấu nặng.
- Hỗ trợ tháo lắp máy móc.
- Định vị và căn chỉnh thiết bị.
- Bảo trì, sửa chữa máy công nghiệp.
- Nâng tải tại những vị trí có khoảng hở thấp.
- Các công việc cần lực nâng 100 tấn với hành trình ngắn.
Nhà sản xuất mô tả dòng HHYG-B là dòng xi lanh thấp được phát triển cho các ứng dụng cần nâng tải lớn trong không gian hạn chế.

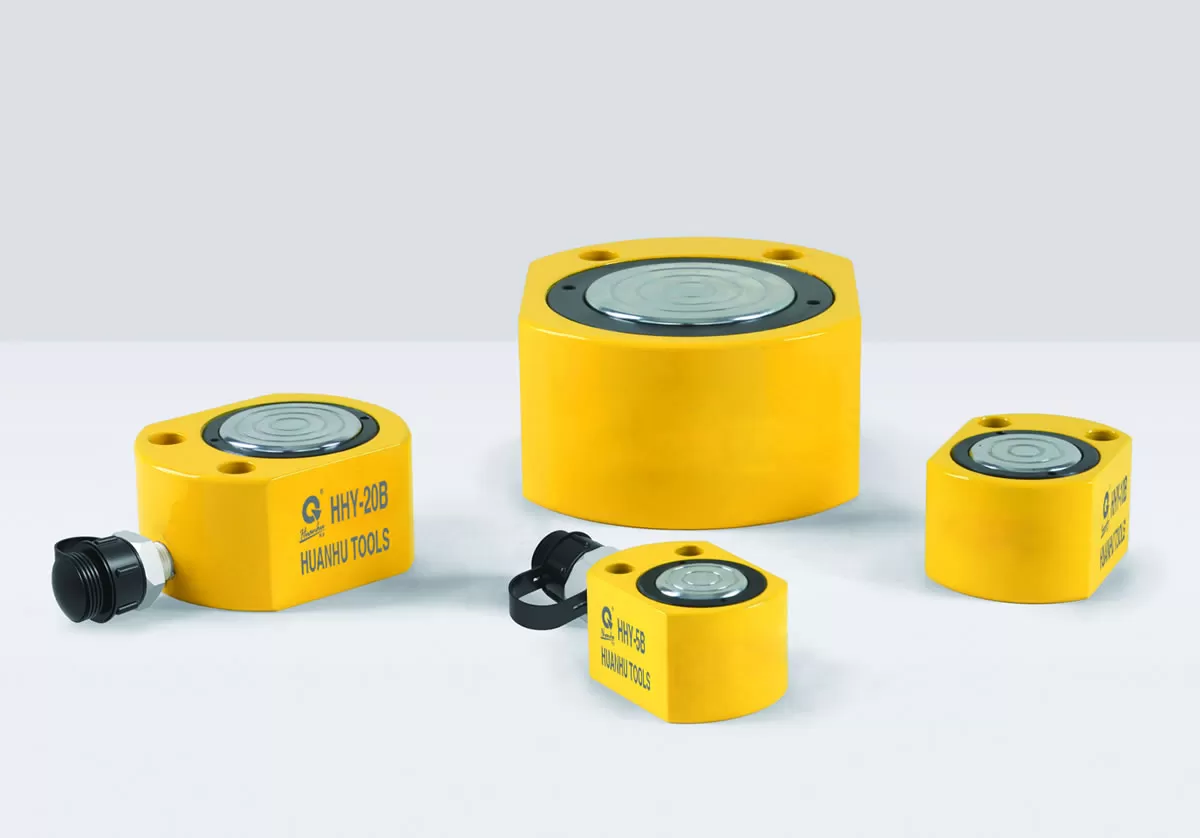

So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
| HHYG-100B | 100 tấn | 16 mm | 91 mm | 200 cm³ | 16,8 kg |
HHYG-100B là model có tải trọng lớn nhất trong nhóm HHYG-B 5–100 tấn. So với HHYG-50B, model 100B tăng gấp đôi tải trọng nâng nhưng vẫn giữ hành trình 16mm, phù hợp với những ứng dụng yêu cầu lực nâng rất lớn trong không gian tương đối thấp.
Ưu điểm nổi bật của HHYG-100B
- Tải trọng nâng 100 tấn / 1002 kN.
- Áp suất làm việc 700 bar.
- Hành trình 16mm.
- Chiều cao đóng 91mm.
- Chiều cao mở 107mm.
- Thiết kế thấp, phù hợp không gian hạn chế.
- Diện tích hiệu dụng 143,1 cm².
- Dung tích dầu 200 cm³.
- Piston đường kính 100mm.
- Thân bằng thép hợp kim cường độ cao.
- Piston mạ Chrome.
- Kết cấu tác động đơn, hồi bằng lò xo.
- Có lỗ lắp đặt để cố định kích.
- Khớp nối nhanh R2 3/8".
- Bơm thủy lực khuyến nghị HHB-700.
Mua Kích lùn thủy lực TLP HHYG-100B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-100B là giải pháp phù hợp cho các nhu cầu nâng 100 tấn tại những vị trí có chiều cao đặt kích hạn chế. Với hành trình 16mm, chiều cao đóng 91mm và áp suất làm việc 700 bar, sản phẩm đáp ứng tốt các công việc nâng, căn chỉnh, định vị và bảo trì thiết bị công nghiệp nặng.
Thienantools.vn cung cấp kích thủy lực lùn TLP HHYG-100B cùng bơm thủy lực và phụ kiện phù hợp, giúp khách hàng lựa chọn cấu hình theo tải trọng và yêu cầu thực tế.
