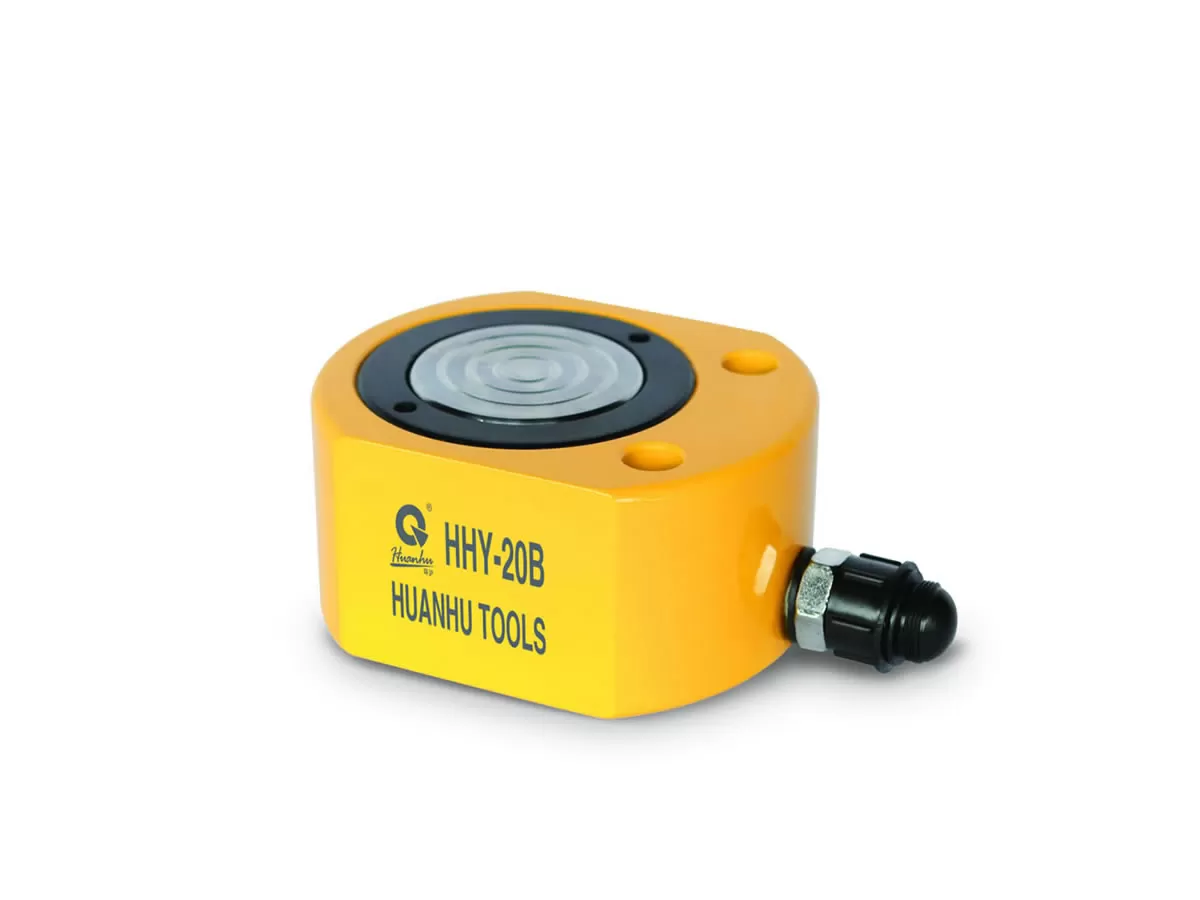

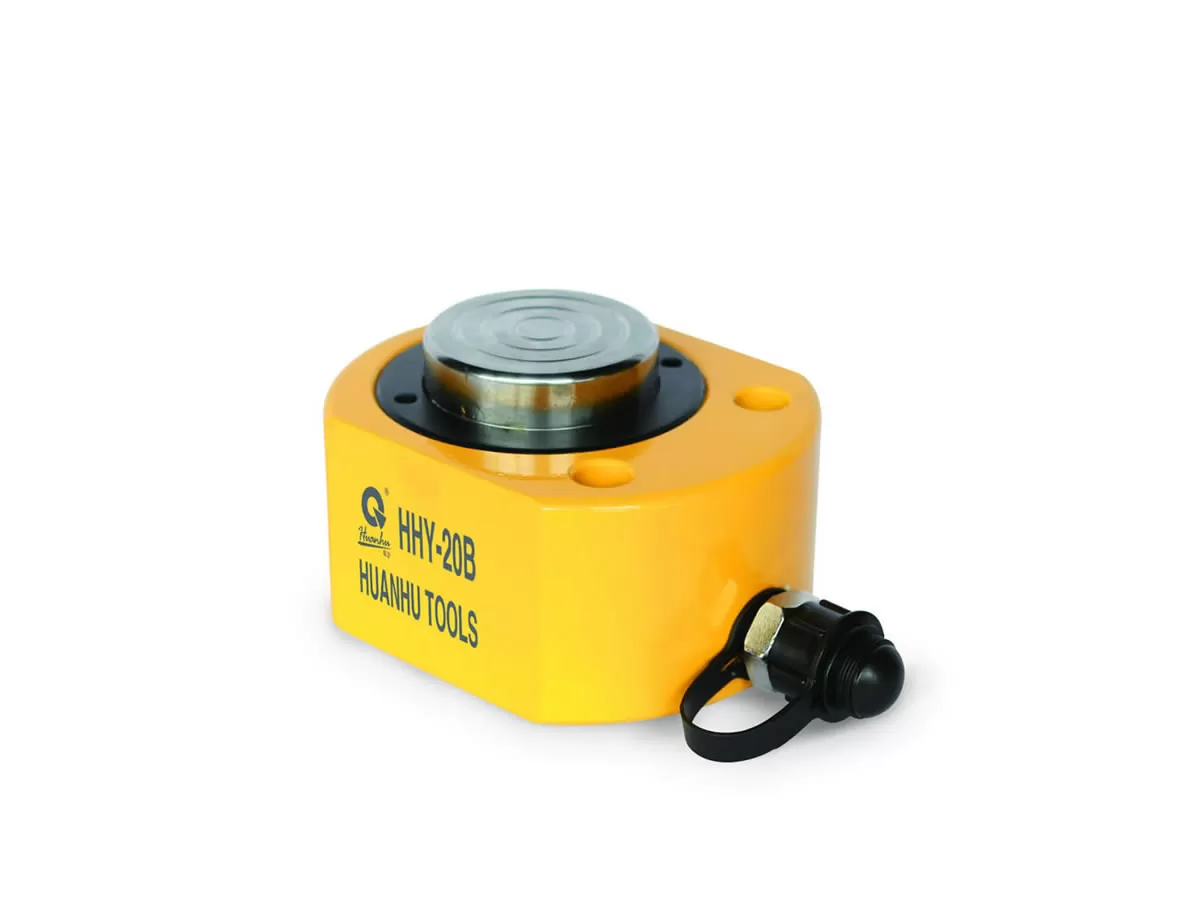

Kích lùn thủy lực TLP HHYG-200B – 200 tấn, hành trình 20mm
Kích lùn thủy lực TLP HHYG-200B là dòng kích thủy lực tác động đơn, thiết kế chiều cao thấp dành cho các công việc nâng, căn chỉnh và định vị tải trọng lớn trong không gian hạn chế. Với sức nâng 200 tấn, áp suất làm việc 700 bar và hành trình 20mm, HHYG-200B phù hợp cho các ứng dụng công nghiệp nặng, lắp đặt máy móc, kết cấu thép và bảo trì thiết bị.

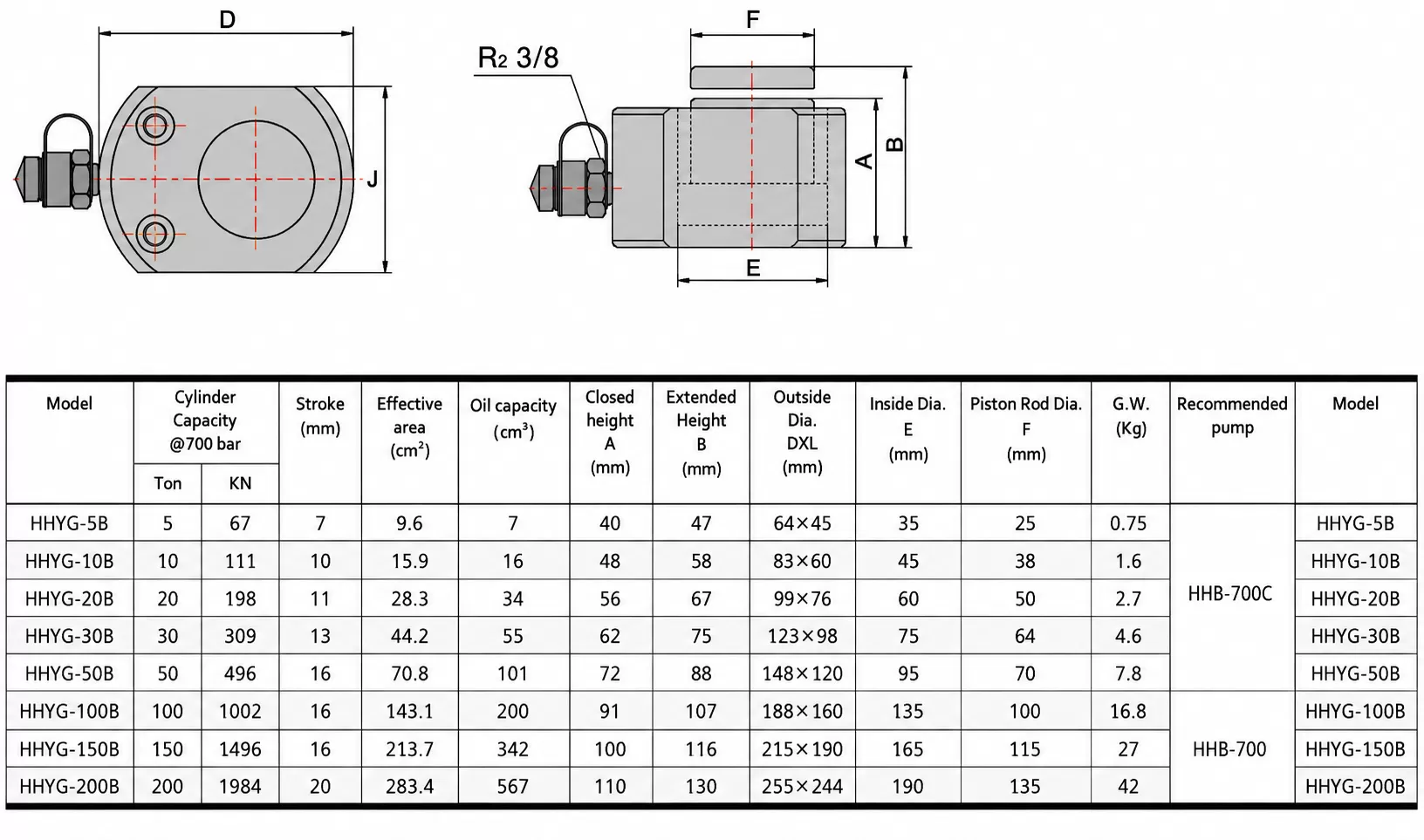

Thông số kỹ thuật TLP HHYG-200B
| Thông số | Chi tiết |
|---|---|
| Model | TLP HHYG-200B |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Sức nâng | 200 tấn |
| Sức nâng tương đương | 1984 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 20 mm |
| Diện tích hiệu dụng | 283.4 cm² |
| Dung tích dầu | 567 cm³ |
| Chiều cao khi chưa nâng | 110 mm |
| Chiều cao khi nâng tối đa | 130 mm |
| Đường kính ngoài D × L | 255 × 244 mm |
| Đường kính trong E | 190 mm |
| Đường kính piston F | 135 mm |
| Trọng lượng | 42 kg |
| Bơm thủy lực khuyến nghị | HHB-700 |
Các thông số trên phù hợp với bảng thông số của dòng HHYG-B, trong đó HHYG-200B là model có tải trọng lớn nhất của dòng, đạt 200 tấn tại 700 bar.
Thiết kế kích lùn 200 tấn cho không gian hạn chế
Điểm nổi bật của TLP HHYG-200B là chiều cao đóng chỉ 110mm và chiều cao khi mở hoàn toàn 130mm. Thiết kế này giúp đưa kích vào những vị trí mà các loại kích thủy lực thông thường có chiều cao lớn khó tiếp cận.
Với hành trình 20mm, sản phẩm đặc biệt thích hợp cho các công việc cần nâng một khoảng nhỏ để căn chỉnh, kê kích, thay thế chi tiết hoặc định vị máy móc.
Sức nâng 200 tấn, áp suất làm việc 700 bar
HHYG-200B có khả năng nâng tối đa 200 tấn, tương đương 1984 kN tại áp suất 700 bar. Đây là model có tải trọng lớn nhất trong nhóm kích lùn HHYG-B gồm 5, 10, 20, 30, 50, 100, 150 và 200 tấn.
Nhờ sức nâng rất lớn nhưng chiều cao đóng thấp, HHYG-200B phù hợp với những công việc nâng tải nặng mà khoảng không phía dưới vật cần nâng bị hạn chế.
Kích thủy lực tác động đơn, hồi về sau khi nâng
TLP HHYG-200B thuộc dòng kích thủy lực tác động đơn. Dòng HHYG-B được thiết kế cho các ứng dụng nâng tải trong không gian hẹp và sử dụng hệ thống bơm thủy lực áp suất cao để tạo lực nâng.
Kích được trang bị đầu kết nối thủy lực tiêu chuẩn để kết nối với bơm tương thích, giúp tạo thành một hệ thống nâng thủy lực hoàn chỉnh.
Kết cấu chắc chắn, phù hợp công việc công nghiệp nặng
Thân kích được chế tạo theo hướng ưu tiên độ bền và khả năng làm việc ở áp suất cao. Tài liệu kỹ thuật của dòng HHYG-B cho biết sản phẩm sử dụng thép hợp kim cường độ cao, piston mạ chrome chống mài mòn và ăn mòn; bề mặt xi lanh được gia công roller burnished để tăng độ cứng và độ nhẵn.
Thiết kế này giúp HHYG-200B đáp ứng tốt các công việc nâng hạ, căn chỉnh và bảo trì thiết bị công nghiệp.
Bơm thủy lực phù hợp cho HHYG-200B
Theo bảng thông số kỹ thuật, HHB-700 là dòng bơm được khuyến nghị sử dụng với TLP HHYG-200B.
Khi lựa chọn bơm cho kích 200 tấn, cần đảm bảo bơm đáp ứng đúng áp suất làm việc 700 bar và có đầu nối tương thích với kích.
Một bộ thiết bị cơ bản có thể gồm:
- Kích lùn thủy lực TLP HHYG-200B.
- Bơm thủy lực HHB-700.
- Ống thủy lực cao áp.
- Khớp nối thủy lực phù hợp.
- Phụ kiện kê kích và gá đỡ tùy theo công việc.
Ứng dụng của kích lùn thủy lực TLP HHYG-200B
Với tải trọng 200 tấn và chiều cao đóng chỉ 110mm, HHYG-200B có thể sử dụng trong nhiều công việc công nghiệp như:
- Nâng và căn chỉnh máy móc công nghiệp tải trọng lớn.
- Lắp đặt và bảo trì máy móc.
- Căn chỉnh kết cấu thép.
- Nâng và định vị kết cấu công trình.
- Thay thế gối cầu và các bộ phận chịu tải.
- Nâng thiết bị trong không gian thấp.
- Kê kích, căn chỉnh vị trí máy.
- Các công việc sửa chữa và bảo trì cần lực nâng lớn.
Các ứng dụng như lắp đặt máy móc, căn chỉnh kết cấu thép, thay thế gối cầu và nâng chính xác trong không gian hạn chế cũng được các nhà cung cấp quốc tế liệt kê cho model HHYG-200B.

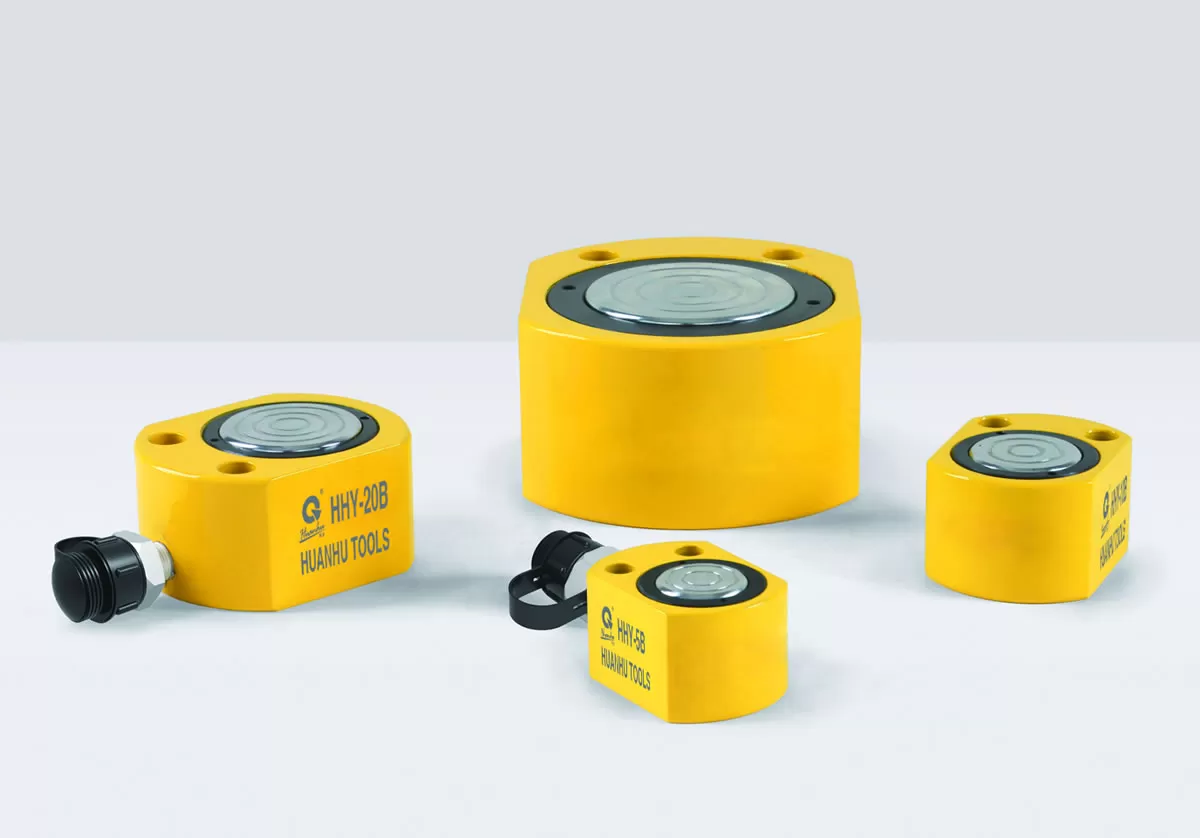

So sánh các model kích lùn TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Chiều cao mở | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 58 mm | 1.6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 67 mm | 2.7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 75 mm | 4.6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 88 mm | 7.8 kg |
| HHYG-100B | 100 tấn | 16 mm | 91 mm | 107 mm | 16.8 kg |
| HHYG-150B | 150 tấn | 16 mm | 100 mm | 116 mm | 27 kg |
| HHYG-200B | 200 tấn | 20 mm | 110 mm | 130 mm | 42 kg |
HHYG-200B là lựa chọn phù hợp khi yêu cầu tải nâng lên tới 200 tấn nhưng vẫn cần kiểu thiết kế thấp để làm việc tại vị trí hạn chế chiều cao.
Ưu điểm nổi bật của TLP HHYG-200B
- Sức nâng lớn lên tới 200 tấn.
- Áp suất làm việc 700 bar.
- Thiết kế chiều cao thấp, chỉ 110mm khi đóng.
- Hành trình nâng 20mm.
- Diện tích piston hiệu dụng 283.4 cm².
- Dung tích dầu 567 cm³.
- Kết cấu chắc chắn, phù hợp môi trường công nghiệp.
- Piston mạ chrome giúp tăng khả năng chống mài mòn.
- Có thể kết nối với bơm thủy lực HHB-700.
- Phù hợp nâng và căn chỉnh tải trọng lớn trong không gian hạn chế.
Mua kích lùn thủy lực TLP HHYG-200B tại Thienantools
Kích lùn thủy lực TLP HHYG-200B là giải pháp phù hợp cho các đơn vị cần nâng tải trọng lớn nhưng bị giới hạn về chiều cao lắp đặt. Với tải trọng 200 tấn, hành trình 20mm và chiều cao đóng 110mm, sản phẩm đáp ứng tốt các yêu cầu nâng, kê, căn chỉnh và định vị thiết bị công nghiệp.
Thienantools cung cấp TLP HHYG-200B cùng các loại bơm, ống và phụ kiện thủy lực phù hợp. Liên hệ để được tư vấn cấu hình kích và bơm theo tải trọng cũng như nhu cầu sử dụng thực tế.
