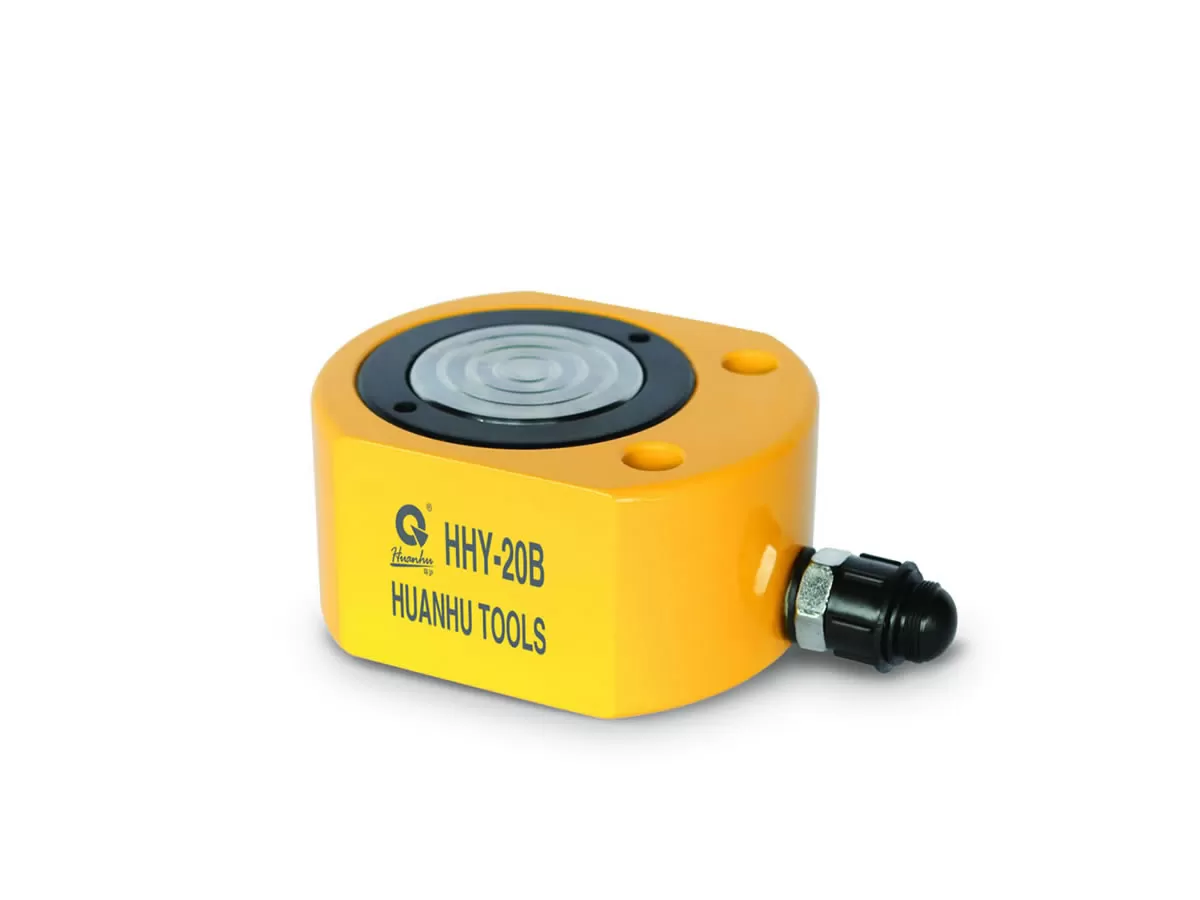

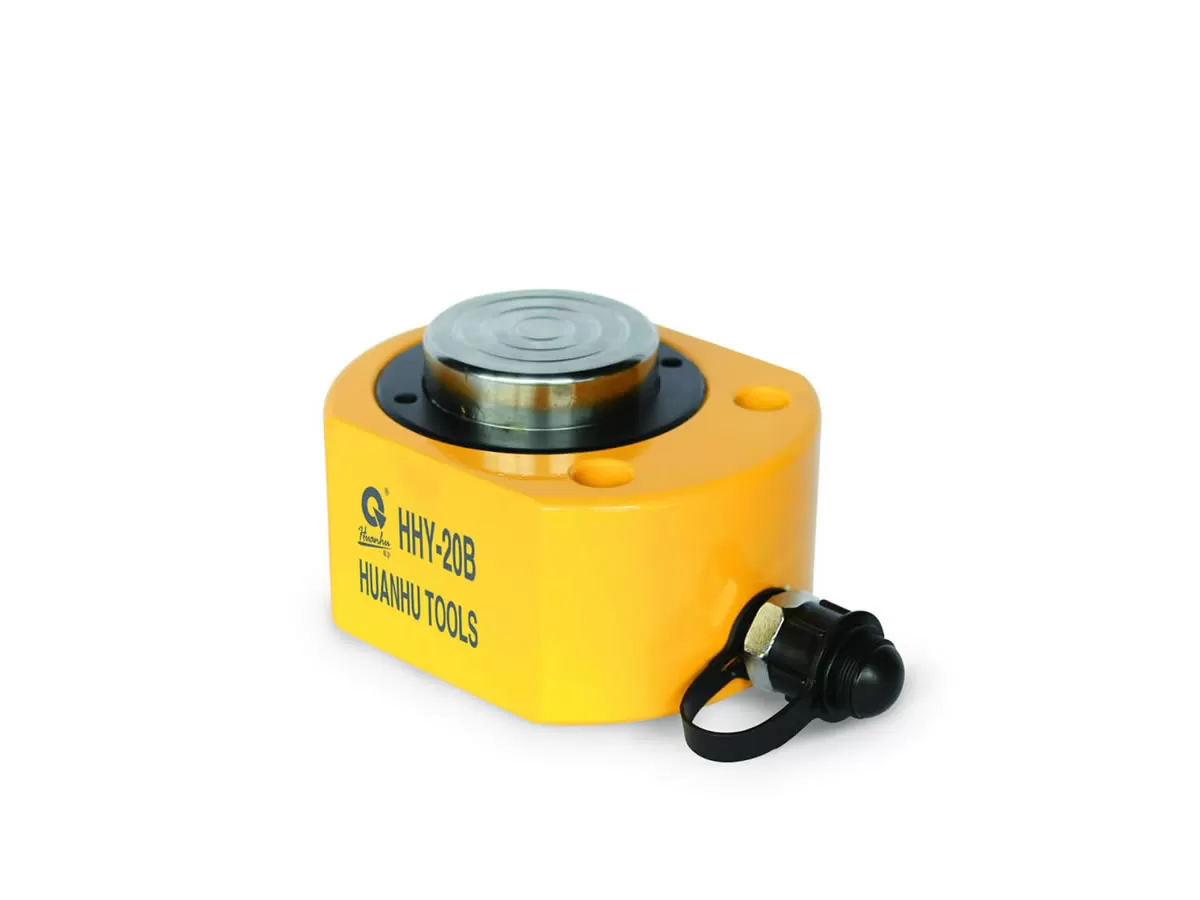

Kích lùn thủy lực TLP HHYG-5B – 5 tấn, hành trình 7mm
Kích lùn thủy lực TLP HHYG-5B là dòng kích thủy lực 1 chiều có thiết kế thấp, nhỏ gọn, chuyên dùng cho các vị trí có khoảng không gian hạn chế. Với tải trọng nâng 5 tấn, hành trình 7mm và áp suất làm việc 700 bar, HHYG-5B phù hợp cho công việc nâng, căn chỉnh máy móc, định vị thiết bị và các ứng dụng sửa chữa cơ khí.
Theo catalogue của TLP, HHYG-5B có chiều cao đóng chỉ 40mm, chiều cao mở rộng 47mm, đường kính ngoài 64 × 45mm và trọng lượng chỉ khoảng 0,75kg. Đây là ưu điểm đáng chú ý khi cần đưa kích vào những vị trí thấp mà các loại kích thông thường khó tiếp cận.

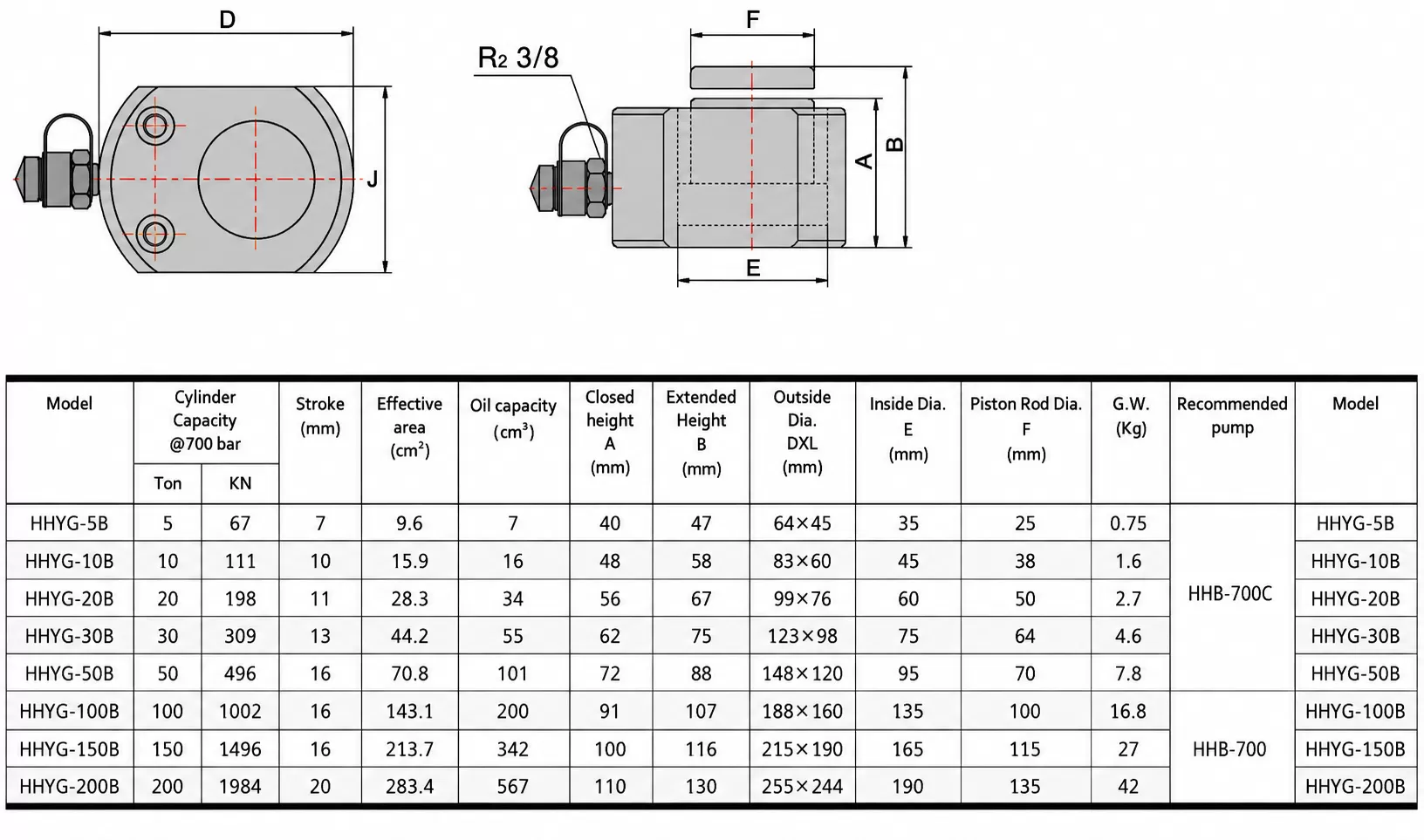

Thông số kỹ thuật kích lùn thủy lực TLP HHYG-5B
| Thông số | HHYG-5B |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-5B |
| Loại | Kích thủy lực 1 chiều, dạng lùn |
| Áp suất làm việc | 700 bar |
| Tải trọng nâng | 5 tấn |
| Lực nâng | 67 kN |
| Hành trình piston | 7 mm |
| Diện tích hiệu dụng | 9,6 cm² |
| Dung tích dầu | 7 cm³ |
| Chiều cao đóng A | 40 mm |
| Chiều cao mở rộng B | 47 mm |
| Kích thước ngoài D × L | 64 × 45 mm |
| Đường kính trong E | 35 mm |
| Đường kính piston F | 25 mm |
| Trọng lượng | 0,75 kg |
| Khớp nối thủy lực | HH-II R2 3/8 |
| Bơm khuyến nghị | HHB-700C |
Các thông số trên được đối chiếu từ catalogue người dùng cung cấp và tài liệu kỹ thuật công khai của TLP.
Thiết kế lùn, phù hợp không gian hẹp
Điểm nổi bật nhất của HHYG-5B là thiết kế thân kích thấp và dạng dẹt. Chiều cao khi đóng chỉ 40mm, vì vậy kích có thể đưa vào những khoảng trống nhỏ dưới máy móc, kết cấu hoặc thiết bị cần nâng.
Khi piston mở hết hành trình 7mm, chiều cao đạt khoảng 47mm. Thiết kế này đặc biệt hữu ích trong các công việc căn chỉnh máy móc, định vị thiết bị hoặc nâng một khoảng nhỏ để thực hiện thao tác sửa chữa.
TLP cũng mô tả dòng HHYG-B là single-acting low-height cylinders, được thiết kế nhỏ gọn để sử dụng tại các vị trí hạn chế không gian.
Khả năng nâng 5 tấn tại 700 bar
HHYG-5B có tải trọng danh định 5 tấn, tương đương 67 kN, tại áp suất làm việc 700 bar.
Với diện tích hiệu dụng 9,6 cm², kích tạo ra lực nâng lớn trong một thân kích rất nhỏ. Đây là lý do HHYG-5B thường được lựa chọn cho các công việc cần nâng tải vừa phải nhưng yêu cầu thiết bị phải có kích thước thấp.
Dòng sản phẩm này có nhiều mức tải trọng từ 5 đến 200 tấn, trong đó HHYG-5B là model nhỏ nhất của dòng kích lùn HHYG-B.
Kích thủy lực 1 chiều hồi bằng tải
HHYG-5B là kích thủy lực 1 chiều, sử dụng áp suất dầu thủy lực để đẩy piston đi lên. Khi xả áp, piston hồi về nhờ tải tác động xuống.
Theo thông tin kỹ thuật của TLP, dòng HHYG-B sử dụng thiết kế single acting, spring return; một số tài liệu kỹ thuật của cùng dòng cũng mô tả cơ chế hồi bằng tải tùy cấu hình. Vì vậy, khi sử dụng thực tế cần tuân thủ đúng hướng dẫn của model và hệ thống bơm đi kèm.
Piston chắc chắn, kết cấu thép hợp kim
Dòng HHYG-B sử dụng thép hợp kim cường độ cao, piston được mạ chrome nhằm tăng khả năng chống mài mòn và ăn mòn. Bề mặt lòng xi lanh được gia công để tăng độ cứng và độ nhẵn, góp phần duy trì khả năng làm việc ổn định.
TLP cũng trang bị cho dòng kích này khớp nối nhanh HH-II R2 3/8 kèm nắp chống bụi, giúp kết nối với dây và bơm thủy lực phù hợp.
Ứng dụng của kích lùn thủy lực HHYG-5B
Với tải trọng 5 tấn và chiều cao đóng chỉ 40mm, HHYG-5B phù hợp với nhiều công việc trong cơ khí và bảo trì như:
- Nâng và căn chỉnh máy móc.
- Định vị thiết bị trong quá trình lắp đặt.
- Nâng các chi tiết máy có trọng lượng vừa phải.
- Căn chỉnh khuôn và thiết bị cơ khí.
- Nâng kết cấu tại những vị trí thấp.
- Hỗ trợ sửa chữa và bảo trì máy móc.
- Thao tác nâng tại những vị trí có khoảng hở nhỏ.
- Kết hợp với bơm thủy lực cao áp trong hệ thống nâng chuyên dụng.
Tài liệu của TLP cũng nêu các ứng dụng như làm việc trong không gian hạn chế, định vị máy móc và cố định dụng cụ đối với dòng kích lùn HHYG-B.
Bơm thủy lực phù hợp cho HHYG-5B
Theo bảng thông số kỹ thuật, bơm khuyến nghị cho HHYG-5B là HHB-700C. Kích làm việc ở mức áp suất 700 bar, vì vậy bơm, dây dẫn, khớp nối và các phụ kiện đi kèm cần đáp ứng đúng mức áp suất làm việc của hệ thống.
Dung tích dầu của HHYG-5B chỉ 7 cm³, tương ứng với hành trình 7mm và diện tích hiệu dụng 9,6 cm². Do đó, đây là model có nhu cầu dầu rất nhỏ so với các dòng kích thủy lực tải trọng lớn.

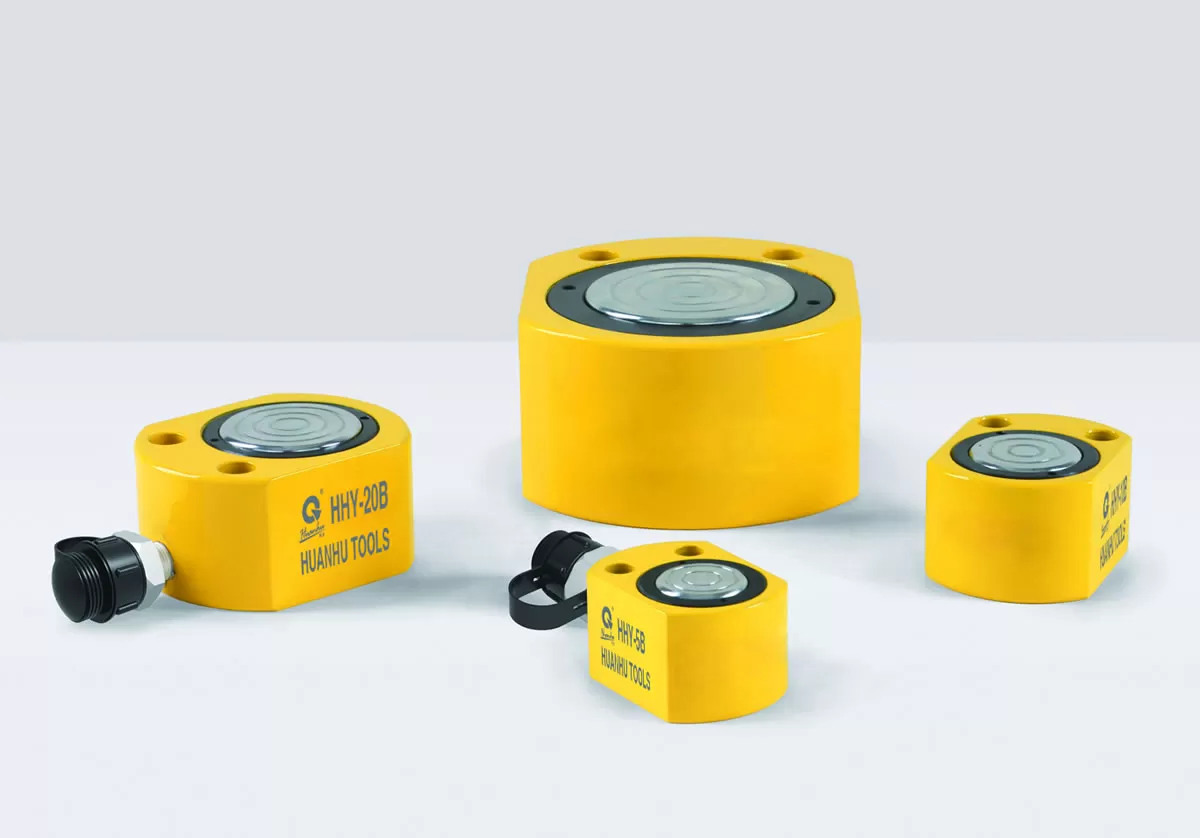

So sánh kích lùn thủy lực TLP HHYG-B
Dòng HHYG-B có nhiều lựa chọn tải trọng khác nhau:
| Model | Tải trọng | Hành trình | Diện tích hiệu dụng | Chiều cao đóng | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 9,6 cm² | 40 mm | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 15,9 cm² | 48 mm | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 28,3 cm² | 56 mm | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 44,2 cm² | 62 mm | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 70,8 cm² | 72 mm | 7,8 kg |
| HHYG-100B | 100 tấn | 16 mm | 143,1 cm² | 91 mm | 16,8 kg |
| HHYG-150B | 150 tấn | 16 mm | 213,7 cm² | 100 mm | 27 kg |
| HHYG-200B | 200 tấn | 20 mm | 283,4 cm² | 110 mm | 42 kg |
Bảng thông số này phù hợp với catalogue người dùng cung cấp và dữ liệu kỹ thuật của dòng TLP HHYG-B.
Ưu điểm của kích lùn thủy lực TLP HHYG-5B
HHYG-5B phù hợp khi cần một kích thủy lực nhỏ gọn nhưng vẫn có khả năng nâng đến 5 tấn.
Một số ưu điểm nổi bật:
- Tải trọng nâng 5 tấn.
- Áp suất làm việc 700 bar.
- Hành trình piston 7mm.
- Chiều cao đóng chỉ 40mm.
- Chiều cao mở rộng 47mm.
- Kích thước nhỏ gọn 64 × 45mm.
- Trọng lượng chỉ khoảng 0,75kg.
- Thép hợp kim cường độ cao.
- Piston mạ chrome.
- Khớp nối nhanh R2 3/8.
- Bơm khuyến nghị HHB-700C.
- Phù hợp với các vị trí có không gian lắp đặt hạn chế.
Mua kích lùn thủy lực TLP HHYG-5B tại Thienantools.vn
Thienantools.vn cung cấp các dòng kích thủy lực TLP phục vụ nhu cầu nâng hạ, căn chỉnh và bảo trì máy móc trong ngành cơ khí, công nghiệp và xây dựng.
Kích lùn thủy lực TLP HHYG-5B là lựa chọn phù hợp khi cần nâng tải trọng đến 5 tấn nhưng không gian đặt kích rất thấp. Với chiều cao đóng chỉ 40mm, sản phẩm có thể đáp ứng nhiều công việc mà kích thủy lực thông thường khó tiếp cận.
Khi lựa chọn HHYG-5B, cần kiểm tra tải trọng thực tế, vị trí đặt kích, khoảng nâng cần thiết và khả năng tương thích giữa kích với bơm, dây dẫn và khớp nối thủy lực.
