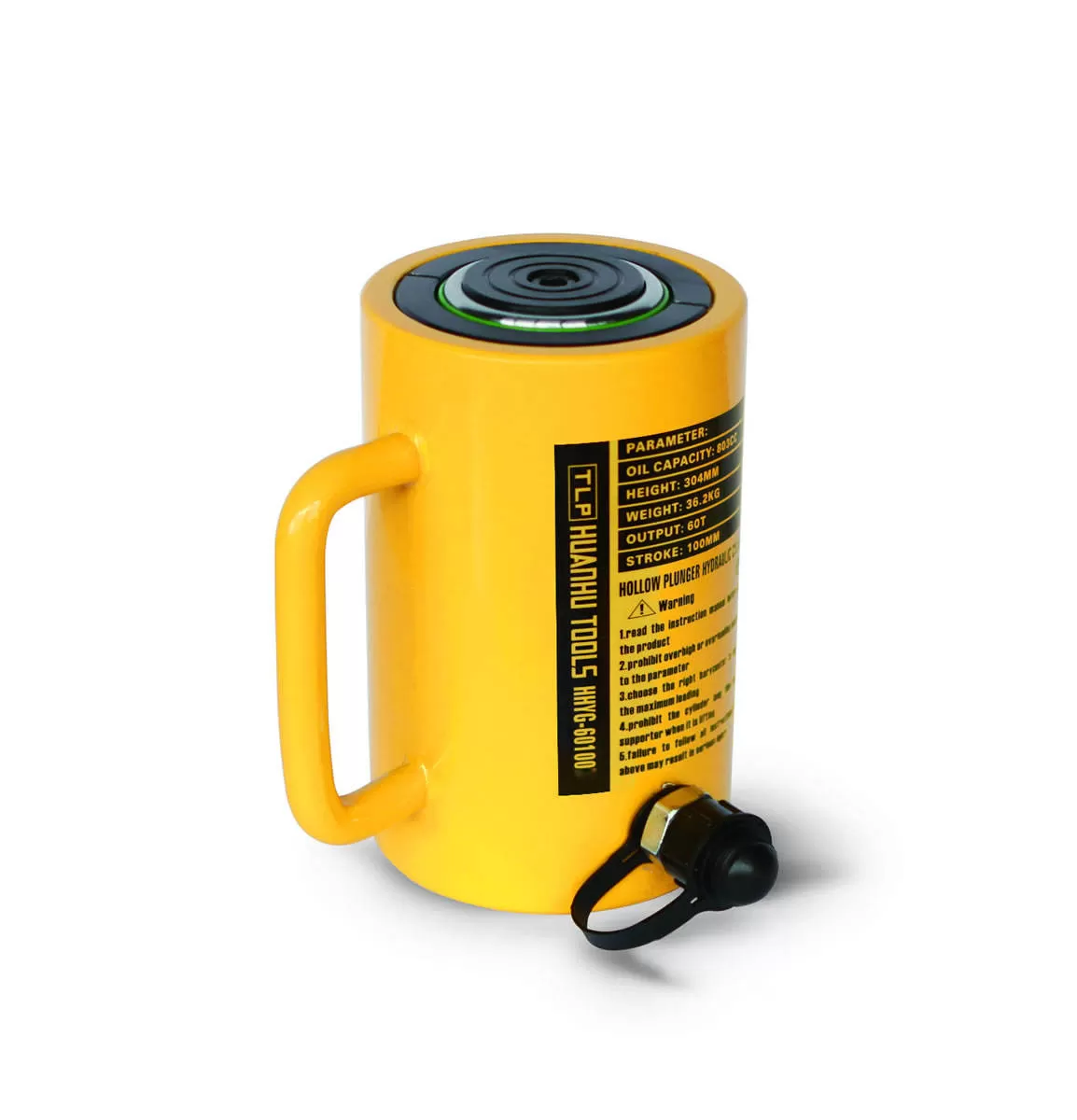

Kích thủy lực 1 chiều HHYG-150100 150 Tấn – Hành trình 100mm
Kích thủy lực 1 chiều HHYG-150100 là model thuộc dòng kích thủy lực HHYG, có khả năng nâng 150 tấn, hành trình piston 100 mm và làm việc ở áp suất tối đa 700 bar. Đây là dòng kích chuyên dụng cho các công việc nâng hạ, căn chỉnh và bảo trì máy móc, thiết bị công nghiệp có tải trọng rất lớn.
Theo catalogue bạn cung cấp, HHYG-150100 có diện tích hiệu dụng 213,7 cm², dung tích dầu 2.237 cm³, chiều cao đóng 232 mm, chiều cao mở 332 mm, đường kính ngoài 205 mm và trọng lượng 53 kg. Các thông số này cũng được đối chiếu với tài liệu kỹ thuật của dòng HHYG-150100.
Thông số kỹ thuật Kích thủy lực HHYG-150100
| Thông số | Giá trị |
|---|---|
| Model | HHYG-150100 |
| Loại | Kích thủy lực 1 chiều |
| Tải trọng | 150 tấn |
| Lực nâng @700 bar | 1.496 kN |
| Áp suất làm việc tối đa | 700 bar / 10.000 PSI |
| Hành trình | 100 mm |
| Diện tích hiệu dụng | 213,7 cm² |
| Dung tích dầu | 2.237 cm³ |
| Chiều cao đóng A | 232 mm |
| Chiều cao mở B | 332 mm |
| Đường kính ngoài D | 205 mm |
| Đường kính trong E | 165 mm |
| Đường kính piston F | 115 mm |
| Trọng lượng | 53 kg |
| Đường kính saddle J | 89 mm |
| Độ nhô saddle K | 4 mm |
| Tay cầm | Eye bolts |
| Cổng dầu | R 2 3/8 |
| Bơm thủy lực khuyến nghị | HHB-700A |
Thông số tải trọng 150 tấn, hành trình 100 mm, diện tích hiệu dụng 213,7 cm² và dung tích dầu khoảng 2.237 cm³ được xác nhận từ các tài liệu kỹ thuật của model HHYG-150100.
Đặc điểm nổi bật của Kích thủy lực HHYG-150100
Khả năng nâng 150 tấn
HHYG-150100 được thiết kế cho tải trọng danh định 150 tấn, tương đương lực nâng khoảng 1.496 kN tại 700 bar. Với khả năng tạo lực lớn, sản phẩm phù hợp với các công việc nâng hạ máy móc và kết cấu có khối lượng rất lớn.
Đây là lựa chọn phù hợp khi các loại kích thông thường không đáp ứng được yêu cầu về tải trọng.
Hành trình piston 100 mm
Model HHYG-150100 có hành trình 100 mm, dài gấp đôi phiên bản HHYG-15050 cùng tải trọng 150 tấn.
Hành trình 100 mm cho phép piston nâng vật lên khoảng cách lớn hơn trong mỗi chu kỳ vận hành, phù hợp với những công việc cần nâng hoặc căn chỉnh thiết bị với độ dịch chuyển cao hơn.
Theo catalogue, kích có chiều cao 232 mm khi đóng và 332 mm khi mở hoàn toàn.
Làm việc với áp suất cao 700 bar
HHYG-150100 sử dụng hệ thống thủy lực áp suất cao 700 bar (10.000 PSI). Đây là mức áp suất tiêu chuẩn thường được sử dụng trong các hệ thống kích thủy lực công nghiệp.
Khi sử dụng, cần kết hợp kích với bơm, ống dẫn, khớp nối và các phụ kiện thủy lực có mức áp suất phù hợp.
Thiết kế 1 chiều, hồi piston bằng lò xo
HHYG-150100 thuộc nhóm kích thủy lực 1 chiều (single-acting). Dầu thủy lực tạo lực để đẩy piston đi lên, sau đó piston hồi về nhờ cơ cấu hồi của kích.
Thiết kế này giúp cấu tạo hệ thống đơn giản và thuận tiện khi kết hợp với các loại bơm thủy lực cao áp. Tài liệu kỹ thuật của HHYG-150100 cũng xác nhận model này là xi lanh tác động đơn.
Thiết kế chắc chắn cho công việc nâng hạ công nghiệp
HHYG-150100 có đường kính ngoài 205 mm, đường kính trong 165 mm và đường kính piston 115 mm. Với kết cấu kích có tải trọng đến 150 tấn, sản phẩm được định hướng cho các ứng dụng công nghiệp nặng.
Phần saddle có đường kính tiêu chuẩn 89 mm, độ nhô 4 mm, giúp tạo điểm tiếp xúc với vật cần nâng. Model cũng được trang bị Eye bolts để thuận tiện hơn khi di chuyển và lắp đặt kích.
Ứng dụng của Kích thủy lực 150 tấn HHYG-150100
Kích thủy lực HHYG-150100 có thể được sử dụng trong nhiều lĩnh vực cần lực nâng lớn như:
- Nâng máy móc và thiết bị công nghiệp nặng.
- Nâng và căn chỉnh máy trong quá trình lắp đặt.
- Bảo trì, sửa chữa máy móc công nghiệp.
- Nâng kết cấu thép và các kết cấu tải trọng lớn.
- Tháo lắp các cụm máy, thiết bị có trọng lượng lớn.
- Căn chỉnh vị trí máy móc và kết cấu.
- Hỗ trợ các hệ thống nâng hạ thủy lực.
- Công việc xây dựng và lắp đặt công nghiệp.
- Các ứng dụng cần lực nâng 150 tấn và hành trình 100 mm.
Nhờ thiết kế có thể sử dụng với hệ thống thủy lực áp suất cao, dòng kích HHYG được ứng dụng trong các công việc nâng máy móc nặng, bảo trì và lắp đặt công nghiệp.

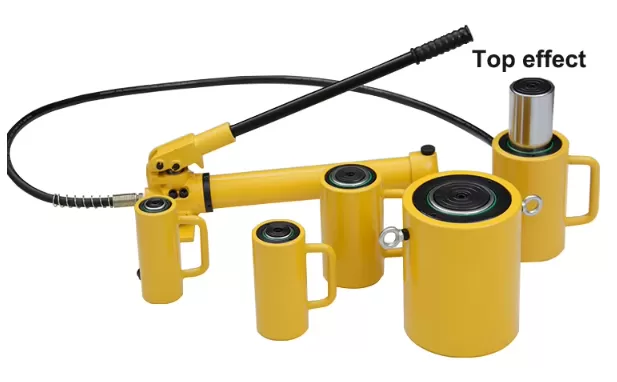

Bơm thủy lực phù hợp cho HHYG-150100
Theo catalogue, HHB-700A là model bơm được khuyến nghị sử dụng với HHYG-150100.
Khi lựa chọn hệ thống bơm cho kích 150 tấn, cần đảm bảo bơm có khả năng tạo áp suất phù hợp với mức 700 bar và có dung tích dầu đáp ứng yêu cầu của kích. Ngoài bơm, cần kiểm tra khả năng chịu áp của ống thủy lực, khớp nối nhanh và các phụ kiện đi kèm.
Đối với công việc nâng tải trọng lớn, nên sử dụng đồng bộ các thiết bị thủy lực tương thích thay vì kết hợp phụ kiện không rõ thông số.
So sánh HHYG-150100 và HHYG-15050
Hai model đều có tải trọng 150 tấn, nhưng khác nhau về hành trình:
| Thông số | HHYG-15050 | HHYG-150100 |
|---|---|---|
| Tải trọng | 150 tấn | 150 tấn |
| Hành trình | 50 mm | 100 mm |
| Diện tích hiệu dụng | 213,7 cm² | 213,7 cm² |
| Dung tích dầu | 1.133 cm³ | 2.237 cm³ |
| Chiều cao đóng | 182 mm | 232 mm |
| Chiều cao mở | 232 mm | 332 mm |
| Trọng lượng | 43 kg | 53 kg |
Nếu công việc chỉ cần nâng một khoảng ngắn và ưu tiên kích có chiều cao đóng thấp hơn, HHYG-15050 có thể phù hợp hơn. Ngược lại, nếu cần hành trình 100 mm, HHYG-150100 là lựa chọn phù hợp trong cùng nhóm tải trọng 150 tấn.
Mua Kích thủy lực 1 chiều HHYG-150100 tại ThienanTools.vn
Kích thủy lực 1 chiều HHYG-150100 là lựa chọn phù hợp cho các công việc nâng hạ công nghiệp yêu cầu tải trọng lớn đến 150 tấn và hành trình 100 mm.
Sản phẩm có áp suất làm việc tối đa 700 bar, diện tích hiệu dụng 213,7 cm², dung tích dầu 2.237 cm³ và trọng lượng khoảng 53 kg. Đây là cấu hình phù hợp cho các hệ thống nâng thủy lực phục vụ bảo trì, lắp đặt và căn chỉnh máy móc công nghiệp.
ThienanTools.vn cung cấp các thiết bị thủy lực và dụng cụ phục vụ nâng hạ, bảo trì và cơ khí công nghiệp. Khi đặt mua HHYG-150100, khách hàng có thể lựa chọn thêm bơm thủy lực, ống tuy-ô và khớp nối cao áp phù hợp với hệ thống.
