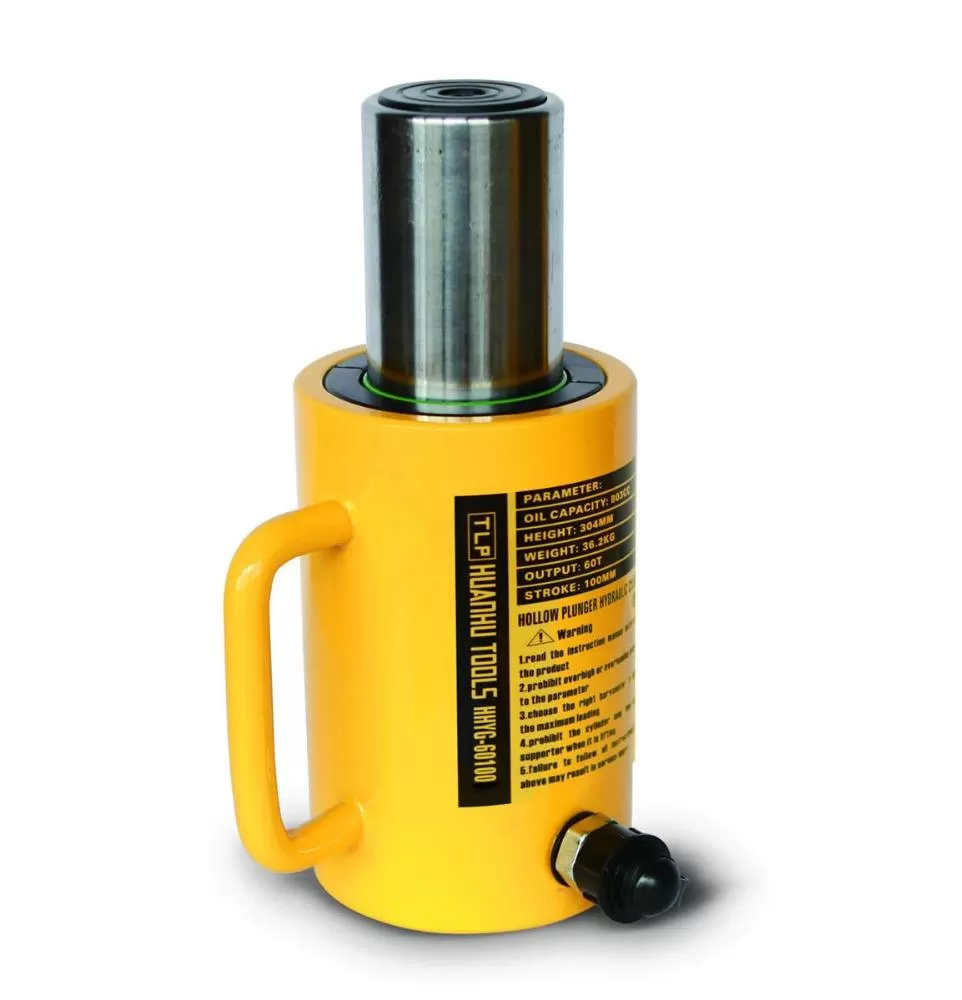

Kích thủy lực 1 chiều HHYG-200150 20 Tấn – Hành trình 150mm
Kích thủy lực 1 chiều HHYG-200150 là model kích thủy lực tải trọng 20 tấn, hành trình 150 mm, được thiết kế để phục vụ các công việc nâng hạ, căn chỉnh và bảo trì máy móc, thiết bị công nghiệp. Sản phẩm làm việc với áp suất tối đa 700 bar (10.000 PSI), phù hợp kết hợp với bơm thủy lực cao áp.
Với hành trình 150 mm, HHYG-200150 phù hợp cho những công việc cần khoảng nâng lớn hơn so với các model hành trình 50 mm và 100 mm cùng tải trọng.
Thông số kỹ thuật Kích thủy lực HHYG-200150
| Thông số | Giá trị |
|---|---|
| Model | HHYG-200150 |
| Loại | Kích thủy lực 1 chiều |
| Tải trọng | 20 tấn |
| Lực nâng @700 bar | 198 kN |
| Áp suất làm việc tối đa | 700 bar / 10.000 PSI |
| Hành trình | 150 mm |
| Diện tích hiệu dụng | 28,3 cm² |
| Dung tích dầu | 465 cm³ |
| Chiều cao đóng A | 226 mm |
| Chiều cao mở B | 376 mm |
| Đường kính ngoài D | 83 mm |
| Đường kính trong E | 60 mm |
| Đường kính piston F | 45 mm |
| Trọng lượng | 6,6 kg |
| Đường kính saddle J | 37,5 mm |
| Độ nhô saddle K | 2 mm |
| Tay cầm | Có |
| Cổng dầu | R 2 3/8 |
| Bơm thủy lực khuyến nghị | HHB-700 |
Thông số được chuẩn hóa theo catalogue dòng Kích thủy lực 1 chiều HHYG mà bạn cung cấp.
Đặc điểm nổi bật của Kích thủy lực HHYG-200150
Tải trọng nâng 20 tấn
HHYG-200150 có khả năng nâng tải danh định 20 tấn, tương đương lực nâng khoảng 198 kN tại 700 bar. Sản phẩm thích hợp cho các công việc cần tạo lực nâng lớn như nâng máy móc, thiết bị, kết cấu thép và các cụm chi tiết công nghiệp.
Kích được kết nối với bơm thủy lực để tạo áp suất dầu và đưa piston lên, giúp quá trình nâng được thực hiện bằng lực thủy lực thay vì phải sử dụng lực cơ học trực tiếp.
Hành trình dài 150mm
Điểm nổi bật của model HHYG-200150 là hành trình piston 150 mm. Đây là lựa chọn phù hợp khi công việc yêu cầu vật cần nâng dịch chuyển một khoảng tương đối lớn.
So với model HHYG-20050 có hành trình 50 mm và HHYG-20100 có hành trình 100 mm, HHYG-200150 cho khoảng nâng lớn nhất trong nhóm 20 tấn.
Chiều cao kích khoảng 226 mm khi đóng và 376 mm khi mở hoàn toàn.
Áp suất làm việc 700 bar
Kích thủy lực HHYG-200150 được thiết kế cho áp suất làm việc tối đa 700 bar (10.000 PSI). Mức áp suất cao giúp kích tạo ra lực nâng lớn với kết cấu tương đối nhỏ gọn.
Để đảm bảo hệ thống hoạt động đúng thông số, cần sử dụng bơm thủy lực và toàn bộ phụ kiện có khả năng chịu áp suất phù hợp.

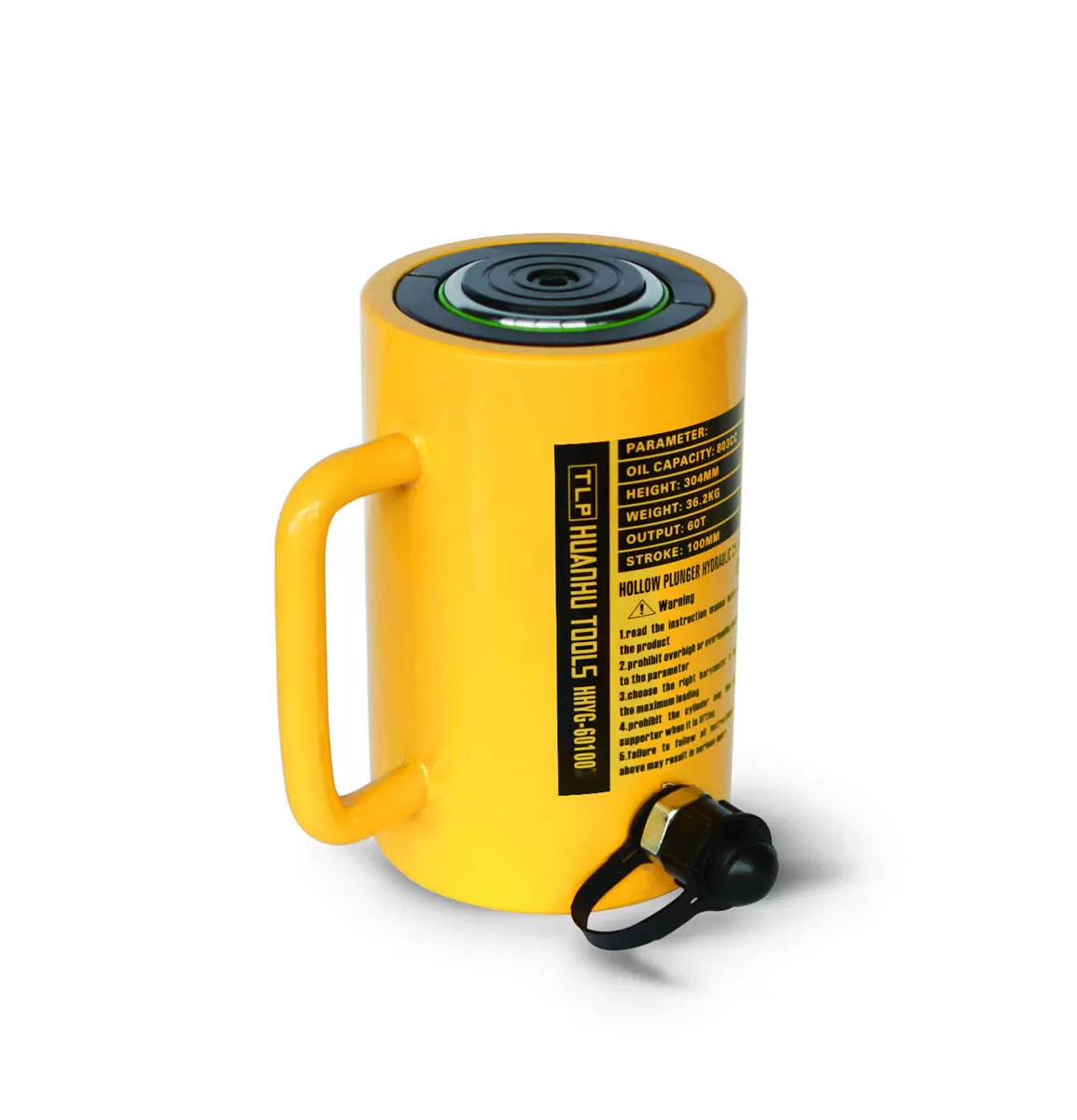

Thiết kế gọn, dễ di chuyển
Mặc dù có khả năng nâng đến 20 tấn, HHYG-200150 có đường kính ngoài chỉ khoảng 83 mm và trọng lượng khoảng 6,6 kg.
Kích được trang bị tay cầm, thuận tiện hơn cho việc di chuyển và đưa thiết bị vào vị trí cần nâng.

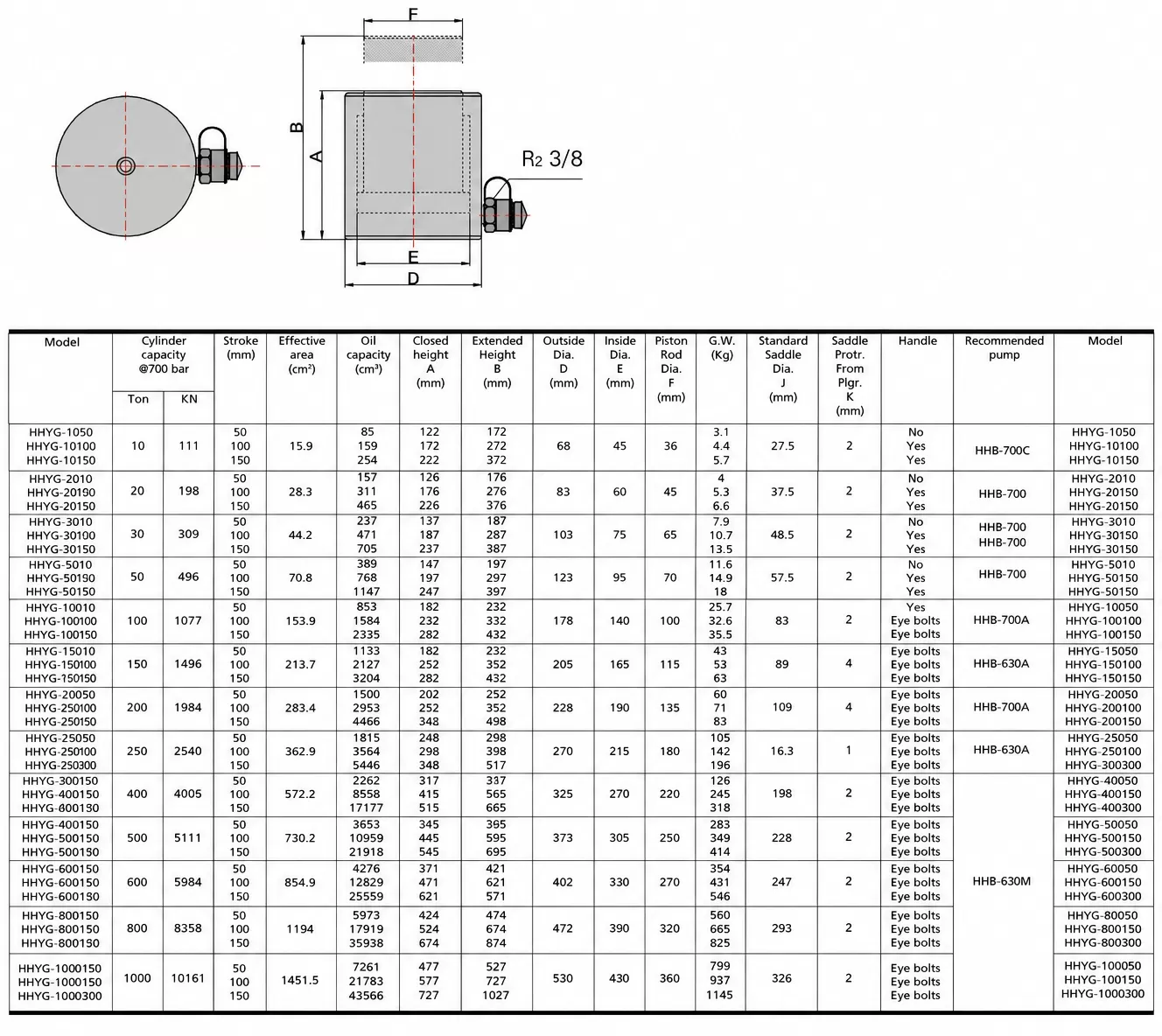

Cấu tạo và kích thước HHYG-200150
HHYG-200150 có đường kính ngoài 83 mm, đường kính trong 60 mm và đường kính piston 45 mm. Diện tích hiệu dụng của piston đạt 28,3 cm².
Phần saddle có đường kính 37,5 mm, độ nhô khoảng 2 mm. Thiết kế này tạo điểm tiếp xúc giữa đầu kích và vật cần nâng.
Dung tích dầu của model là 465 cm³, tương ứng với hành trình piston 150 mm. Khi lựa chọn bơm, cần đảm bảo lượng dầu cung cấp đáp ứng đủ cho toàn bộ hành trình làm việc của kích.
Ứng dụng của Kích thủy lực 20 tấn HHYG-200150
Kích thủy lực HHYG-200150 có thể sử dụng trong nhiều lĩnh vực như:
- Nâng máy móc và thiết bị công nghiệp.
- Nâng và căn chỉnh máy khi lắp đặt.
- Bảo trì, sửa chữa máy móc.
- Tháo lắp các cụm thiết bị cơ khí.
- Nâng kết cấu thép và các chi tiết nặng.
- Căn chỉnh vị trí máy móc trong nhà xưởng.
- Hỗ trợ hệ thống nâng hạ thủy lực.
- Nâng thiết bị trong công trình xây dựng.
- Các công việc cần tải trọng 20 tấn và hành trình 150 mm.
Đặc biệt, hành trình 150 mm giúp model này phù hợp với những ứng dụng cần khoảng nâng lớn hơn nhưng vẫn muốn sử dụng một kích có đường kính và trọng lượng tương đối gọn.

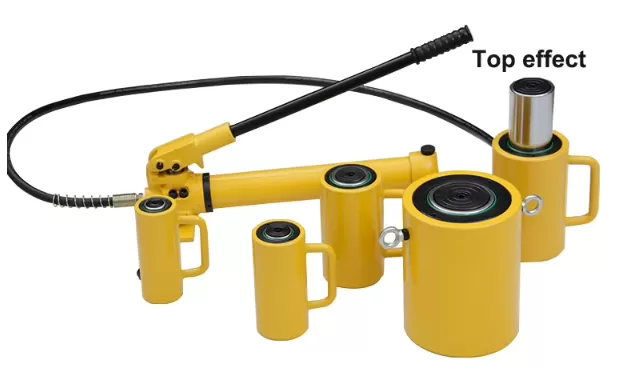

Bơm thủy lực sử dụng cho HHYG-200150
Theo catalogue, HHB-700 là model bơm thủy lực được khuyến nghị sử dụng cho dòng kích này.
Khi lựa chọn bơm, cần chú ý hai yếu tố chính là áp suất tối đa 700 bar và dung tích dầu phù hợp với kích. Bên cạnh đó, ống thủy lực, khớp nối nhanh và các đầu nối cũng phải đáp ứng mức áp suất tương ứng.
Việc sử dụng thiết bị đồng bộ giúp hệ thống thủy lực hoạt động ổn định và đảm bảo hiệu quả trong quá trình nâng hạ.
So sánh HHYG-20050, HHYG-20100 và HHYG-200150
Nếu đang lựa chọn kích thủy lực 20 tấn theo nhu cầu hành trình, có thể tham khảo:
| Thông số | HHYG-20050 | HHYG-20100 | HHYG-200150 |
|---|---|---|---|
| Tải trọng | 20 tấn | 20 tấn | 20 tấn |
| Hành trình | 50 mm | 100 mm | 150 mm |
| Diện tích hiệu dụng | 28,3 cm² | 28,3 cm² | 28,3 cm² |
| Dung tích dầu | 157 cm³ | 311 cm³ | 465 cm³ |
| Chiều cao đóng | 126 mm | 176 mm | 226 mm |
| Chiều cao mở | 176 mm | 276 mm | 376 mm |
| Đường kính ngoài | 83 mm | 83 mm | 83 mm |
| Trọng lượng | 4 kg | 5,3 kg | 6,6 kg |
Có thể lựa chọn HHYG-20050 nếu chỉ cần hành trình 50 mm và ưu tiên kích nhẹ, chiều cao đóng thấp. HHYG-20100 phù hợp với nhu cầu hành trình trung bình. Trong khi đó, HHYG-200150 thích hợp khi cần hành trình lên đến 150 mm.
Ưu điểm của Kích thủy lực 1 chiều HHYG-200150
HHYG-200150 là model phù hợp cho các ứng dụng cần kết hợp giữa lực nâng 20 tấn và hành trình dài 150 mm.
Một số ưu điểm đáng chú ý:
- Tải trọng nâng 20 tấn.
- Hành trình piston 150 mm.
- Áp suất làm việc tối đa 700 bar.
- Lực nâng khoảng 198 kN tại 700 bar.
- Chiều cao đóng 226 mm.
- Chiều cao mở 376 mm.
- Dung tích dầu 465 cm³.
- Đường kính ngoài 83 mm.
- Trọng lượng khoảng 6,6 kg.
- Có tay cầm hỗ trợ di chuyển.
- Có thể kết hợp với bơm thủy lực cao áp.
Mua Kích thủy lực 1 chiều HHYG-200150 tại ThienanTools.vn
Kích thủy lực 1 chiều HHYG-200150 là giải pháp nâng hạ dành cho các công việc cần tải trọng 20 tấn và hành trình piston 150 mm. Với áp suất làm việc 700 bar và thiết kế tương đối gọn, sản phẩm phù hợp sử dụng trong cơ khí, bảo trì, lắp đặt máy móc và các ứng dụng nâng hạ công nghiệp.
ThienanTools.vn cung cấp các thiết bị thủy lực và dụng cụ phục vụ nâng hạ, sửa chữa, bảo trì và lắp đặt máy móc. Khách hàng có thể lựa chọn thêm bơm thủy lực, ống tuy-ô và khớp nối cao áp để sử dụng đồng bộ với HHYG-200150.
