Kích thủy lực 1 chiều HHYG-20050 20 Tấn – Hành trình 50mm
Kích thủy lực 1 chiều HHYG-20050 là model kích thủy lực thuộc dòng HHYG, có tải trọng nâng 20 tấn, hành trình piston 50 mm và áp suất làm việc tối đa 700 bar (10.000 PSI). Sản phẩm được thiết kế cho các công việc nâng, kích và căn chỉnh máy móc, thiết bị, kết cấu thép và các vật nặng trong lĩnh vực cơ khí, xây dựng và bảo trì công nghiệp.
HHYG-20050 có thiết kế tương đối nhỏ gọn với chiều cao đóng 126 mm, đường kính ngoài 83 mm và trọng lượng khoảng 4 kg, phù hợp với những vị trí cần lực nâng lớn nhưng không gian lắp đặt hạn chế.
Thông số kỹ thuật Kích thủy lực HHYG-20050
| Thông số | Giá trị |
|---|---|
| Model | HHYG-20050 |
| Loại | Kích thủy lực 1 chiều |
| Tải trọng | 20 tấn |
| Lực nâng @700 bar | 198 kN |
| Áp suất làm việc tối đa | 700 bar / 10.000 PSI |
| Hành trình | 50 mm |
| Diện tích hiệu dụng | 28,3 cm² |
| Dung tích dầu | 157 cm³ |
| Chiều cao đóng A | 126 mm |
| Chiều cao mở B | 176 mm |
| Đường kính ngoài D | 83 mm |
| Đường kính trong E | 60 mm |
| Đường kính piston F | 45 mm |
| Trọng lượng | 4 kg |
| Đường kính saddle J | 37,5 mm |
| Độ nhô saddle K | 2 mm |
| Tay cầm | Không |
| Cổng dầu | R 2 3/8 |
| Bơm thủy lực khuyến nghị | HHB-700 |
Thông số được đối chiếu theo catalogue dòng Kích thủy lực 1 chiều HHYG do người dùng cung cấp.
Đặc điểm nổi bật của Kích thủy lực HHYG-20050
Khả năng nâng 20 tấn
HHYG-20050 có tải trọng nâng 20 tấn, tương đương lực nâng 198 kN tại áp suất 700 bar. Đây là mức tải phù hợp cho nhiều công việc nâng hạ và bảo trì máy móc, thiết bị công nghiệp có trọng lượng lớn.
Kích có thể kết hợp với bơm thủy lực cao áp để tạo lực nâng mạnh và kiểm soát quá trình nâng một cách thuận tiện hơn so với các phương pháp kích cơ khí thông thường.
Hành trình piston 50mm
Model HHYG-20050 được trang bị piston có hành trình 50 mm. Đây là lựa chọn phù hợp cho các công việc chỉ yêu cầu nâng một khoảng tương đối ngắn nhưng cần lực nâng lớn.
Chiều cao khi thu về chỉ khoảng 126 mm, khi piston mở rộng đạt 176 mm, giúp kích có thể sử dụng tại những vị trí có khoảng không hạn chế.
Áp suất làm việc 700 bar
HHYG-20050 được thiết kế để hoạt động ở áp suất tối đa 700 bar (10.000 PSI). Với áp suất cao, kích có thể tạo ra lực nâng lớn trong một thiết bị có kích thước tương đối nhỏ.
Khi sử dụng, cần kết hợp với bơm thủy lực, ống thủy lực và khớp nối có thông số áp suất tương thích với hệ thống 700 bar.
Thiết kế nhỏ gọn, trọng lượng khoảng 4kg
Một ưu điểm đáng chú ý của HHYG-20050 là trọng lượng chỉ khoảng 4 kg. So với khả năng nâng 20 tấn, kích có kích thước và trọng lượng tương đối gọn, thuận tiện cho việc di chuyển và bố trí tại vị trí làm việc.
Đường kính ngoài của kích là 83 mm, trong khi chiều cao đóng 126 mm, phù hợp với nhiều ứng dụng cần đưa kích vào vị trí có không gian hạn chế.
Cấu tạo và kích thước Kích thủy lực HHYG-20050
HHYG-20050 có đường kính ngoài 83 mm, đường kính trong 60 mm và đường kính piston 45 mm. Diện tích hiệu dụng của piston đạt 28,3 cm².
Phần saddle có đường kính 37,5 mm, độ nhô khoảng 2 mm, tạo điểm tiếp xúc với vật cần nâng.
Kích sử dụng kết nối dầu R 2 3/8 theo cấu hình của dòng HHYG. Khi lắp đặt cần sử dụng đúng loại đầu nối và phụ kiện thủy lực phù hợp với áp suất làm việc của thiết bị.
Ứng dụng của Kích thủy lực 20 tấn HHYG-20050
Kích thủy lực HHYG-20050 có thể được sử dụng trong nhiều công việc nâng hạ và bảo trì như:
- Nâng máy móc, thiết bị công nghiệp.
- Nâng và căn chỉnh máy trong quá trình lắp đặt.
- Bảo trì, sửa chữa thiết bị cơ khí.
- Nâng kết cấu thép và các chi tiết có tải trọng lớn.
- Tháo lắp các cụm máy.
- Căn chỉnh vị trí máy móc và thiết bị.
- Hỗ trợ các hệ thống kích nâng thủy lực.
- Nâng các thiết bị trong nhà xưởng, công trình.
- Các công việc cần lực nâng 20 tấn với hành trình 50 mm.
Nhờ chiều cao đóng thấp và trọng lượng chỉ khoảng 4 kg, HHYG-20050 đặc biệt phù hợp với các vị trí cần đưa kích vào bên dưới vật nâng nhưng không có nhiều khoảng trống.

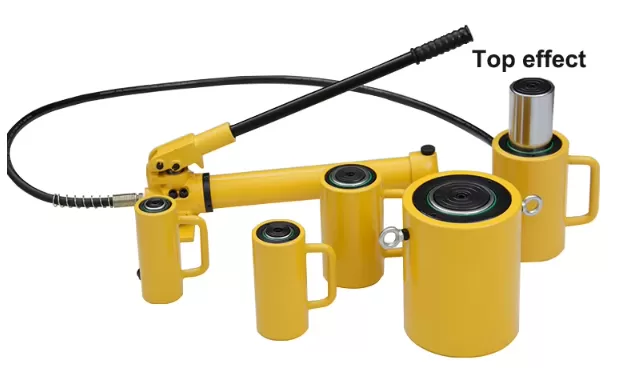

Bơm thủy lực phù hợp cho HHYG-20050
Theo catalogue, HHB-700 là model bơm thủy lực được khuyến nghị sử dụng cho HHYG-20050.
Khi lựa chọn bơm cho kích thủy lực 20 tấn, cần đảm bảo bơm đáp ứng áp suất làm việc tối đa 700 bar. Đồng thời, toàn bộ hệ thống gồm bơm, ống dẫn dầu, khớp nối và phụ kiện thủy lực cần có thông số áp suất phù hợp.
Việc sử dụng đồng bộ thiết bị giúp hệ thống thủy lực hoạt động ổn định và hạn chế các rủi ro do sử dụng phụ kiện không tương thích.
So sánh Kích thủy lực HHYG-20050 và HHYG-20100
Trong cùng dòng 20 tấn, HHYG có các lựa chọn hành trình khác nhau. Với nhu cầu hành trình 50 mm, HHYG-20050 có ưu điểm về chiều cao đóng và dung tích dầu.
| Thông số | HHYG-20050 | HHYG-20100 |
|---|---|---|
| Tải trọng | 20 tấn | 20 tấn |
| Hành trình | 50 mm | 100 mm |
| Diện tích hiệu dụng | 28,3 cm² | 28,3 cm² |
| Dung tích dầu | 157 cm³ | 311 cm³ |
| Chiều cao đóng | 126 mm | 176 mm |
| Chiều cao mở | 176 mm | 276 mm |
| Đường kính ngoài | 83 mm | 83 mm |
| Trọng lượng | 4 kg | 5,3 kg |
Nếu công việc chỉ cần hành trình khoảng 50 mm, HHYG-20050 là lựa chọn gọn nhẹ. Nếu cần piston dịch chuyển xa hơn, có thể lựa chọn HHYG-20100 với hành trình 100 mm.
Kích thủy lực 1 chiều HHYG-20050 phù hợp với ai?
HHYG-20050 phù hợp với các đơn vị cơ khí, nhà máy, xưởng bảo trì, đơn vị lắp đặt máy móc và những công việc cần thiết bị nâng thủy lực có tải trọng 20 tấn.
Đặc biệt, model này phù hợp khi yêu cầu đồng thời lực nâng lớn, hành trình 50 mm, chiều cao đóng thấp và trọng lượng kích nhẹ.
Mua Kích thủy lực 1 chiều HHYG-20050 tại ThienanTools.vn
Kích thủy lực 1 chiều HHYG-20050 là giải pháp nâng hạ 20 tấn dành cho các ứng dụng công nghiệp, cơ khí, bảo trì và lắp đặt thiết bị. Với hành trình 50 mm, áp suất 700 bar, chiều cao đóng 126 mm và trọng lượng khoảng 4 kg, sản phẩm đáp ứng tốt các công việc cần lực nâng lớn trong không gian tương đối hạn chế.
ThienanTools.vn cung cấp các thiết bị thủy lực và dụng cụ phục vụ nâng hạ, sửa chữa, bảo trì máy móc và cơ khí công nghiệp. Khi mua HHYG-20050, khách hàng có thể lựa chọn thêm bơm thủy lực HHB-700, ống thủy lực và khớp nối cao áp để sử dụng đồng bộ.
