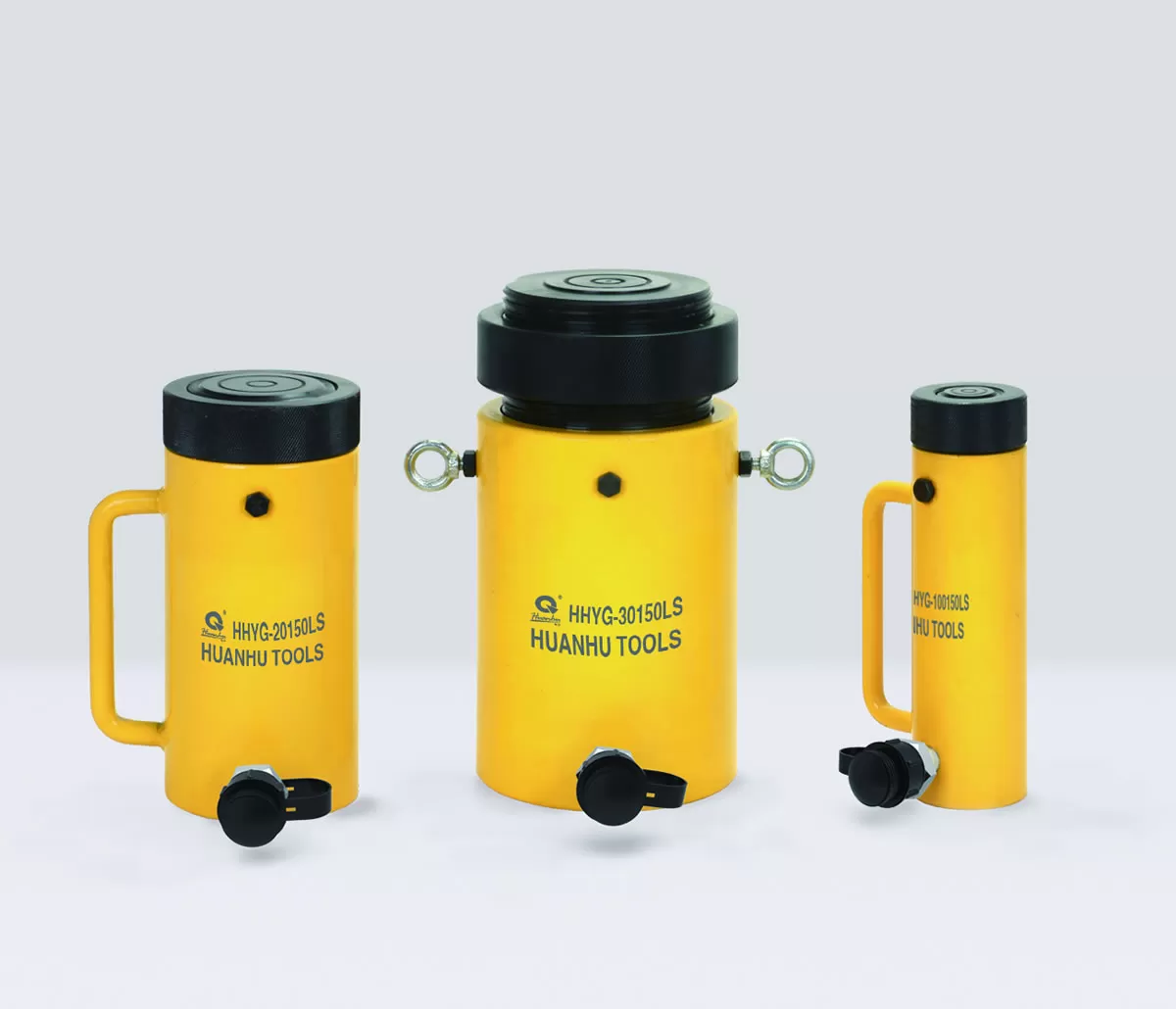

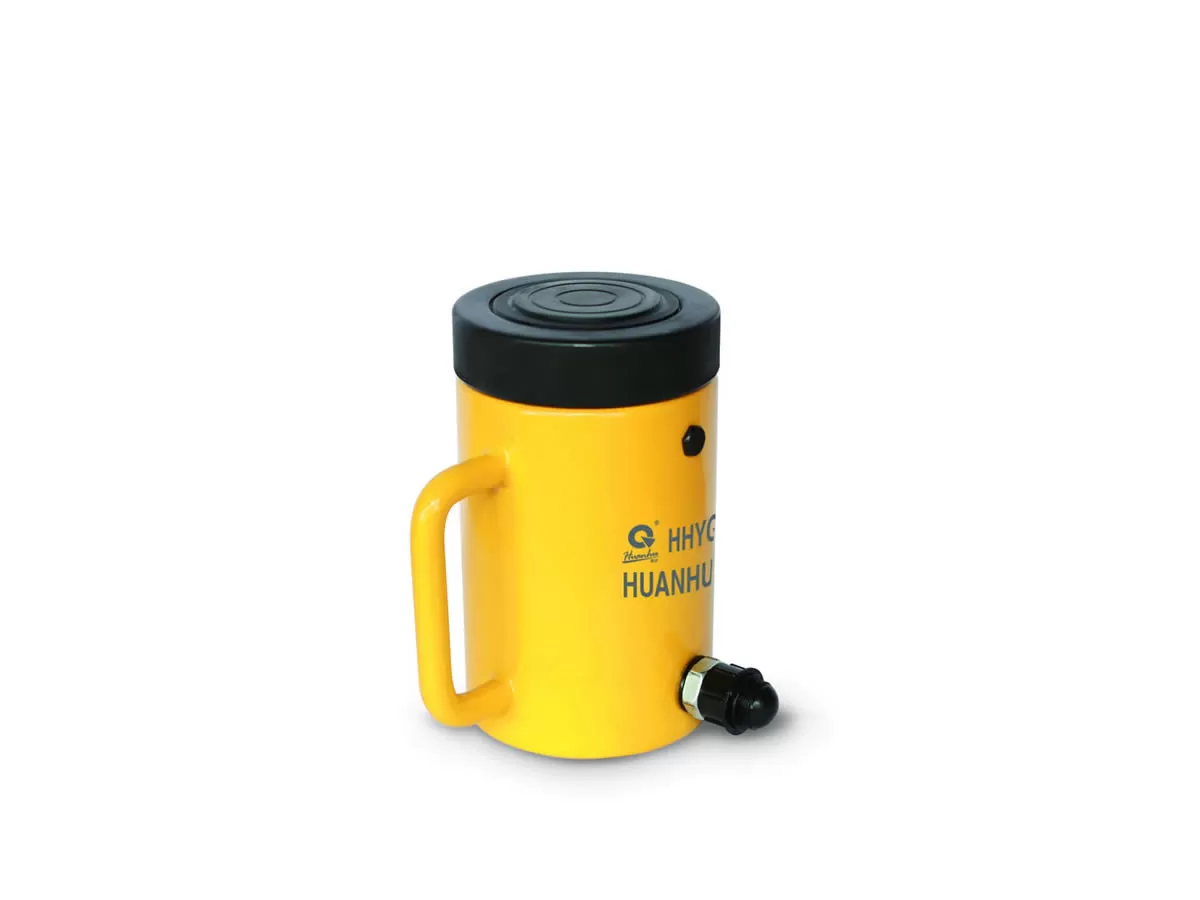

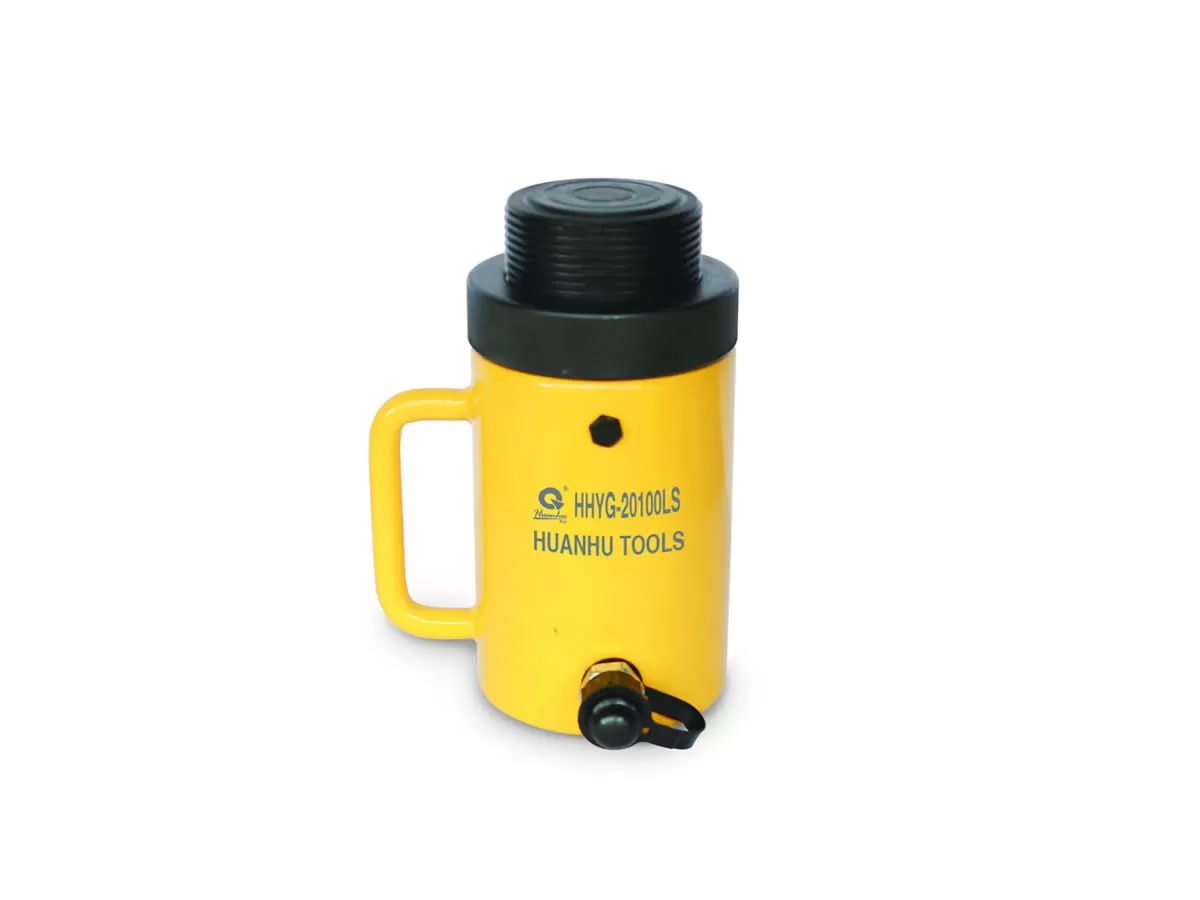

Kích thuỷ lực vòng hãm TLP HHYG-150100LS
Kích thuỷ lực vòng hãm TLP HHYG-150100LS là model kích thủy lực công nghiệp tải trọng 150 tấn, làm việc với áp suất tối đa 700 bar, được thiết kế dạng vòng hãm cơ khí giúp hỗ trợ giữ tải sau khi nâng. Model có hành trình 100 mm, phù hợp cho các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp cần lực nâng lớn.
HHYG-150100LS thuộc dòng kích thủy lực vòng hãm TLP HHYG, có kết cấu chắc chắn, khả năng chịu tải cao và sử dụng kết hợp với bơm thủy lực áp suất cao. Theo bảng thông số kỹ thuật, model được khuyến nghị sử dụng với bơm HBB-630A.

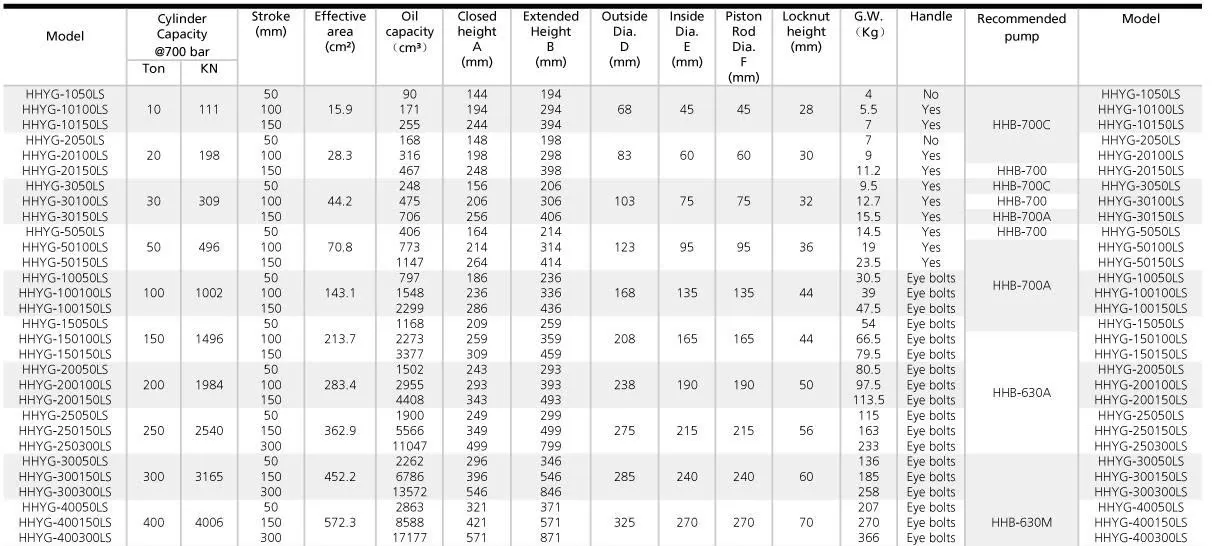

Thông số kỹ thuật Kích thuỷ lực vòng hãm TLP HHYG-150100LS
| Thông số | HHYG-150100LS |
|---|---|
| Model | HHYG-150100LS |
| Tải trọng tại 700 bar | 150 tấn / 1.496 kN |
| Hành trình | 100 mm |
| Diện tích hiệu dụng | 213,7 cm² |
| Dung tích dầu | 2.273 cm³ |

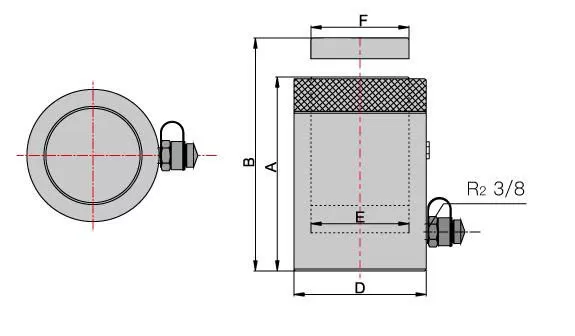

| Chiều cao đóng A | 259 mm |
| Chiều cao mở B | 359 mm |
| Đường kính ngoài D | 208 mm |
| Đường kính trong E | 165 mm |
| Đường kính ty piston F | 165 mm |
| Chiều cao vòng hãm | 44 mm |
| Trọng lượng | 66,5 kg |
| Tay xách | Bu lông mắt (Eye bolts) |
| Áp suất làm việc tối đa | 700 bar |
| Bơm thủy lực khuyến nghị | HBB-630A |
Đặc điểm Kích thuỷ lực vòng hãm TLP HHYG-150100LS
Tải trọng nâng 150 tấn
HHYG-150100LS có khả năng nâng tải tối đa 150 tấn, tương đương 1.496 kN tại áp suất 700 bar. Đây là mức tải phù hợp cho các ứng dụng nâng hạ thiết bị và kết cấu có trọng lượng lớn trong môi trường công nghiệp.
Hành trình piston 100 mm
Model có hành trình 100 mm, dài hơn phiên bản HHYG-15050LS với hành trình 50 mm. Hành trình này phù hợp với các công việc cần nâng tải lên khoảng cách lớn hơn nhưng vẫn yêu cầu lực nâng cao.
Thiết kế vòng hãm cơ khí
Kích được trang bị vòng hãm cơ khí, cho phép hỗ trợ duy trì vị trí tải sau khi piston được nâng đến độ cao mong muốn. Thiết kế này giúp tăng tính ổn định trong những công việc cần giữ tải trong một khoảng thời gian nhất định.
Kết cấu chắc chắn
HHYG-150100LS có đường kính ngoài 208 mm, đường kính trong 165 mm và trọng lượng khoảng 66,5 kg. Kết cấu được thiết kế để đáp ứng các ứng dụng nâng tải nặng trong cơ khí, lắp đặt và bảo trì công nghiệp.
Làm việc với áp suất thủy lực 700 bar
Kích sử dụng áp suất tối đa 700 bar, phù hợp với các hệ thống bơm thủy lực áp suất cao. Bơm được khuyến nghị cho model HHYG-150100LS là HBB-630A.
Ứng dụng Kích thuỷ lực vòng hãm TLP HHYG-150100LS
Với tải trọng nâng 150 tấn và hành trình 100 mm, sản phẩm có thể được sử dụng trong nhiều công việc công nghiệp như:
- Nâng máy móc và thiết bị công nghiệp.
- Nâng và căn chỉnh kết cấu thép.
- Lắp đặt các thiết bị có trọng lượng lớn.
- Tháo lắp và bảo trì máy móc.
- Căn chỉnh vị trí máy và cụm thiết bị.
- Nâng các kết cấu trong quá trình thi công, lắp đặt.
- Sử dụng trong ngành cơ khí chế tạo.
- Ứng dụng trong bảo trì và sửa chữa thiết bị công nghiệp.
- Các công việc yêu cầu lực nâng lớn và hành trình 100 mm.
Ưu điểm của Kích thuỷ lực vòng hãm TLP HHYG-150100LS
- Tải trọng nâng tối đa 150 tấn.
- Áp suất làm việc lên đến 700 bar.
- Hành trình piston 100 mm.
- Có vòng hãm cơ khí hỗ trợ giữ tải.
- Kết cấu chắc chắn, phù hợp cho ứng dụng công nghiệp.
- Diện tích piston hiệu dụng 213,7 cm².
- Trang bị bu lông mắt thuận tiện cho việc thao tác và lắp đặt.
- Có thể kết hợp với bơm thủy lực áp suất cao.
- Phù hợp với các công việc nâng, căn chỉnh và bảo trì thiết bị tải trọng lớn.
So sánh HHYG-150100LS với các model 150 tấn khác
Dòng Kích thuỷ lực vòng hãm TLP HHYG có nhiều lựa chọn về hành trình để đáp ứng các nhu cầu nâng khác nhau. Các model cùng tải trọng 150 tấn gồm:
| Model | Tải trọng | Hành trình | Dung tích dầu |
|---|---|---|---|
| HHYG-15050LS | 150 tấn | 50 mm | 1.168 cm³ |
| HHYG-150100LS | 150 tấn | 100 mm | 2.273 cm³ |
| HHYG-150150LS | 150 tấn | 150 mm | 3.377 cm³ |
Trong đó, HHYG-150100LS là phiên bản có hành trình 100 mm, nằm giữa model 50 mm và 150 mm. Khi lựa chọn sản phẩm, cần căn cứ vào tải trọng cần nâng và khoảng nâng thực tế để lựa chọn hành trình phù hợp.
Hướng dẫn sử dụng Kích thuỷ lực HHYG-150100LS
Trước khi vận hành, cần kiểm tra tình trạng kích, bơm, ống thủy lực và các đầu nối. Đảm bảo kích được đặt trên bề mặt chắc chắn, ổn định và phù hợp với tải trọng cần nâng.
Kết nối kích với bơm thủy lực áp suất cao phù hợp. Khi nâng tải, vận hành bơm từ từ và theo dõi độ ổn định của tải trong suốt quá trình.
Sau khi tải đạt đến độ cao cần thiết, sử dụng vòng hãm cơ khí theo đúng quy trình để hỗ trợ giữ tải. Không sử dụng kích vượt quá tải trọng định mức 150 tấn và không đứng hoặc làm việc bên dưới tải khi chưa có biện pháp cố định, đảm bảo an toàn phù hợp.
Mua Kích thuỷ lực vòng hãm TLP HHYG-150100LS tại ThienanTools.vn
ThienanTools.vn cung cấp Kích thuỷ lực vòng hãm TLP HHYG-150100LS phục vụ các nhu cầu nâng hạ, căn chỉnh, lắp đặt và bảo trì thiết bị công nghiệp.
Với tải trọng 150 tấn, hành trình 100 mm, áp suất tối đa 700 bar và thiết kế vòng hãm cơ khí, HHYG-150100LS phù hợp cho các ứng dụng cần lực nâng lớn kết hợp với hành trình nâng tương đối dài.
Liên hệ ThienanTools.vn để được tư vấn lựa chọn kích, bơm thủy lực và cấu hình phù hợp với yêu cầu sử dụng.
