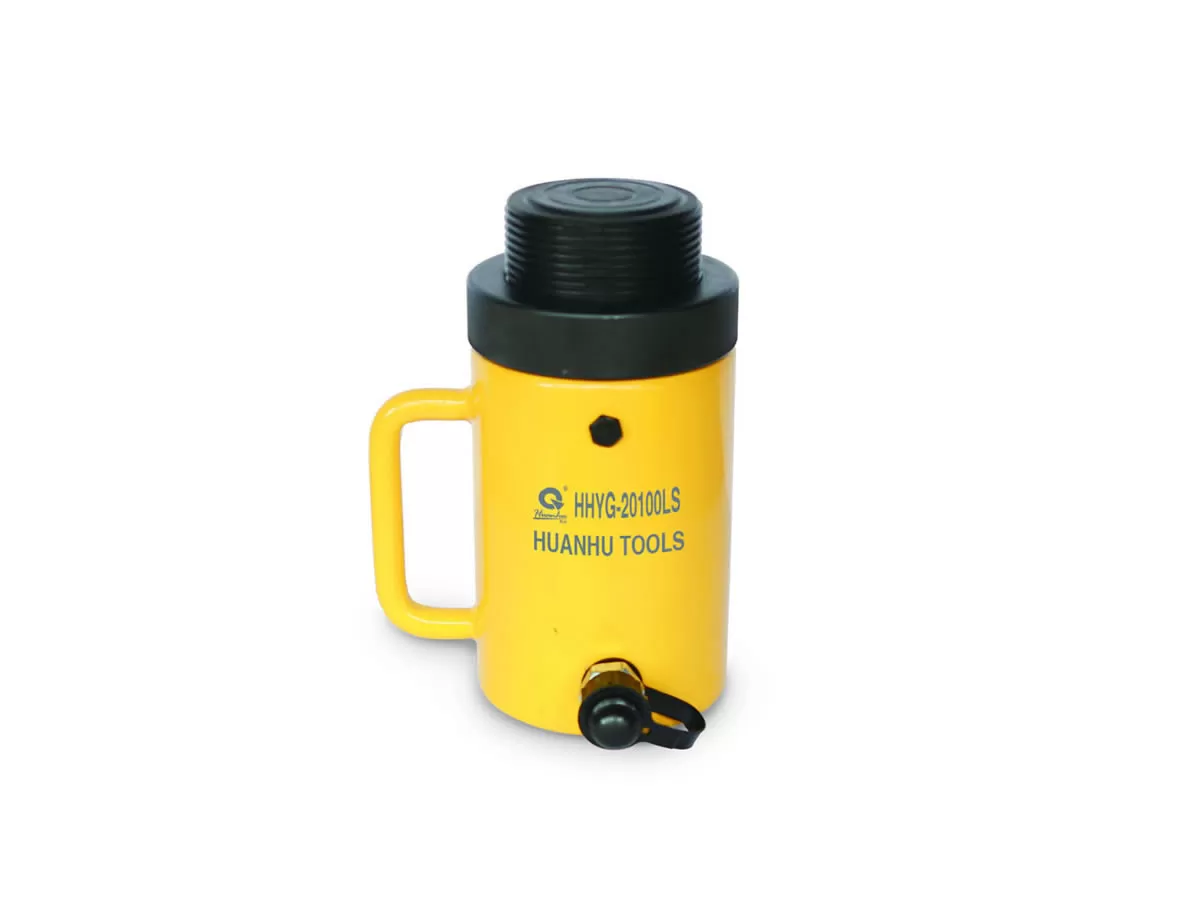

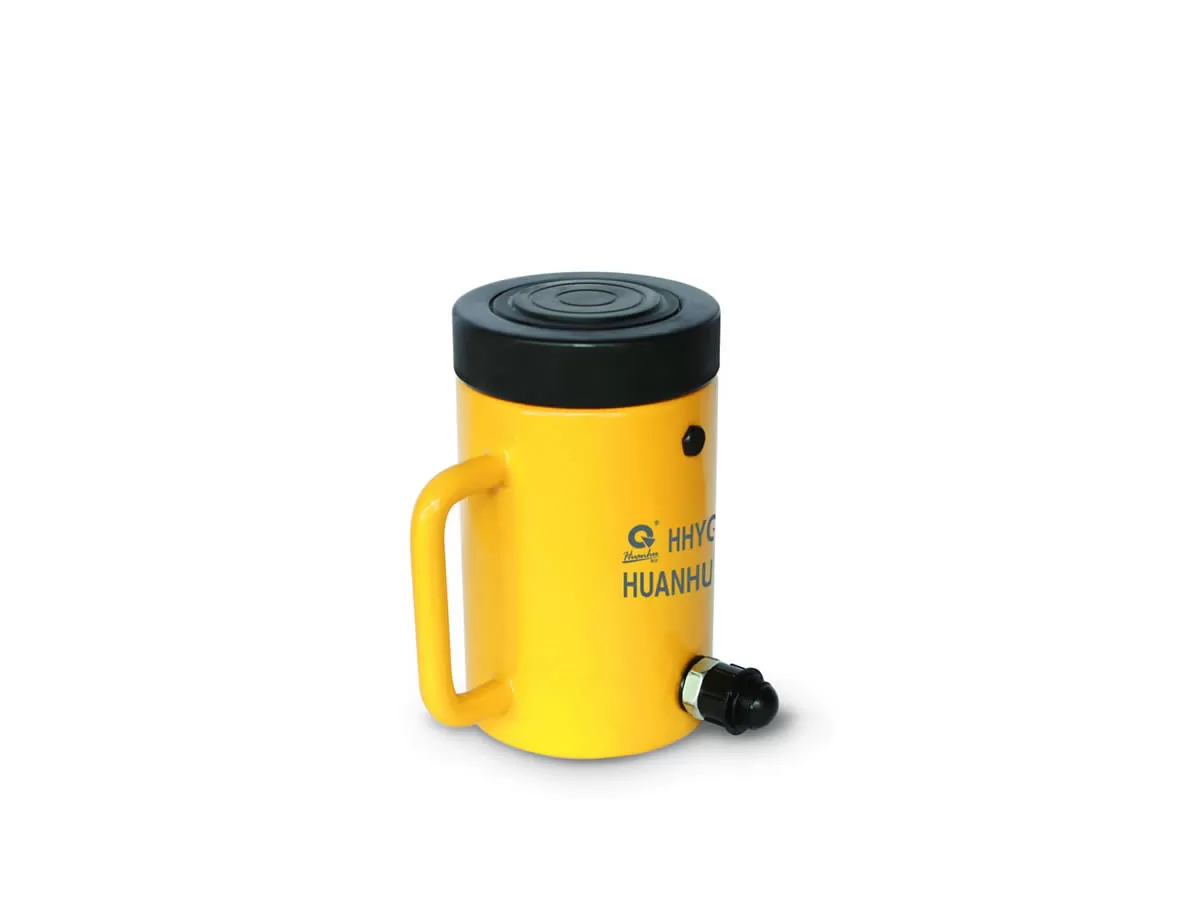

Kích thuỷ lực vòng hãm TLP HHYG-200100LS
Kích thuỷ lực vòng hãm TLP HHYG-200100LS là model kích thủy lực công nghiệp tải trọng 200 tấn, làm việc ở áp suất tối đa 700 bar, được thiết kế với vòng hãm cơ khí để hỗ trợ giữ tải sau khi nâng. Model có hành trình 100 mm, phù hợp cho các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp tải trọng lớn.
HHYG-200100LS thuộc dòng Kích thuỷ lực vòng hãm TLP HHYG, có kết cấu chắc chắn, diện tích hiệu dụng 283,4 cm² và dung tích dầu 2.955 cm³. Theo bảng thông số kỹ thuật, sản phẩm sử dụng với bơm thủy lực HBB-630A.

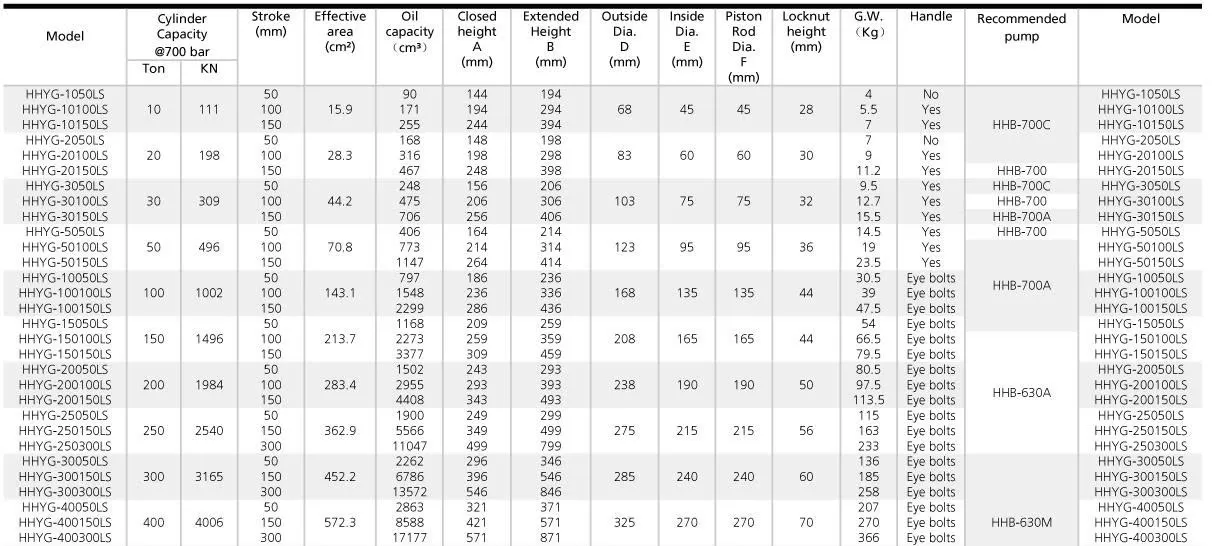

Thông số kỹ thuật Kích thuỷ lực vòng hãm TLP HHYG-200100LS
| Thông số | HHYG-200100LS |
|---|---|
| Model | HHYG-200100LS |
| Tải trọng tại 700 bar | 200 tấn / 1.984 kN |
| Hành trình | 100 mm |
| Diện tích hiệu dụng | 283,4 cm² |
| Dung tích dầu | 2.955 cm³ |

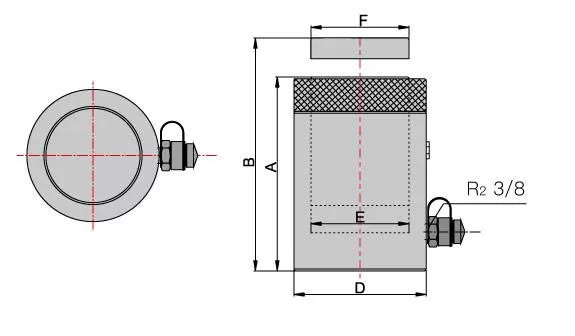

| Chiều cao đóng A | 293 mm |
| Chiều cao mở B | 393 mm |
| Đường kính ngoài D | 238 mm |
| Đường kính trong E | 190 mm |
| Đường kính ty piston F | 190 mm |
| Chiều cao vòng hãm | 50 mm |
| Trọng lượng | 97,5 kg |
| Tay xách | Bu lông mắt (Eye bolts) |
| Áp suất tối đa | 700 bar |
| Bơm thủy lực khuyến nghị | HBB-630A |
Đặc điểm Kích thuỷ lực vòng hãm TLP HHYG-200100LS
Khả năng nâng tải 200 tấn
HHYG-200100LS có khả năng nâng tối đa 200 tấn, tương đương 1.984 kN tại áp suất 700 bar. Sản phẩm phù hợp với những ứng dụng cần lực nâng rất lớn trong các công việc công nghiệp.
Hành trình piston 100 mm
Model có hành trình 100 mm, đáp ứng các công việc cần nâng tải ở khoảng cách lớn hơn so với phiên bản HHYG-20050LS hành trình 50 mm. Đây là lựa chọn phù hợp khi vừa yêu cầu tải trọng 200 tấn vừa cần khoảng nâng 100 mm.
Thiết kế vòng hãm cơ khí
Kích được trang bị vòng hãm cơ khí, giúp hỗ trợ duy trì vị trí tải sau khi piston được nâng đến độ cao mong muốn. Thiết kế này phù hợp với các công việc cần giữ tải trong quá trình căn chỉnh, lắp đặt hoặc bảo trì.
Kết cấu chắc chắn
HHYG-200100LS có đường kính ngoài 238 mm, đường kính trong và đường kính ty piston đều 190 mm. Trọng lượng của kích khoảng 97,5 kg, phù hợp với kết cấu kích tải trọng lớn sử dụng trong môi trường công nghiệp.
Hoạt động ở áp suất 700 bar
Kích được thiết kế để sử dụng ở áp suất tối đa 700 bar. Bơm thủy lực được khuyến nghị cho model HHYG-200100LS là HBB-630A, giúp tạo áp suất cần thiết cho quá trình nâng tải.
Ứng dụng Kích thuỷ lực vòng hãm TLP HHYG-200100LS
Với tải trọng nâng 200 tấn và hành trình 100 mm, sản phẩm có thể được sử dụng trong nhiều công việc như:
- Nâng máy móc và thiết bị công nghiệp tải trọng lớn.
- Nâng và căn chỉnh kết cấu thép.
- Lắp đặt máy móc, cụm thiết bị.
- Tháo lắp và bảo trì thiết bị công nghiệp.
- Căn chỉnh vị trí máy móc và kết cấu.
- Hỗ trợ sửa chữa, bảo dưỡng máy móc.
- Ứng dụng trong cơ khí chế tạo và lắp đặt công nghiệp.
- Nâng các kết cấu có tải trọng lớn.
- Các công việc yêu cầu lực nâng 200 tấn và hành trình 100 mm.
Ưu điểm của Kích thuỷ lực vòng hãm TLP HHYG-200100LS
- Khả năng nâng tải lên đến 200 tấn.
- Áp suất thủy lực tối đa 700 bar.
- Hành trình piston 100 mm.
- Trang bị vòng hãm cơ khí hỗ trợ giữ tải.
- Diện tích hiệu dụng lớn 283,4 cm².
- Dung tích dầu 2.955 cm³.
- Kết cấu chắc chắn, phù hợp cho các ứng dụng tải trọng lớn.
- Trang bị bu lông mắt (Eye bolts).
- Sử dụng với bơm thủy lực áp suất cao HBB-630A.
- Phù hợp cho nâng hạ, căn chỉnh, lắp đặt và bảo trì thiết bị công nghiệp.

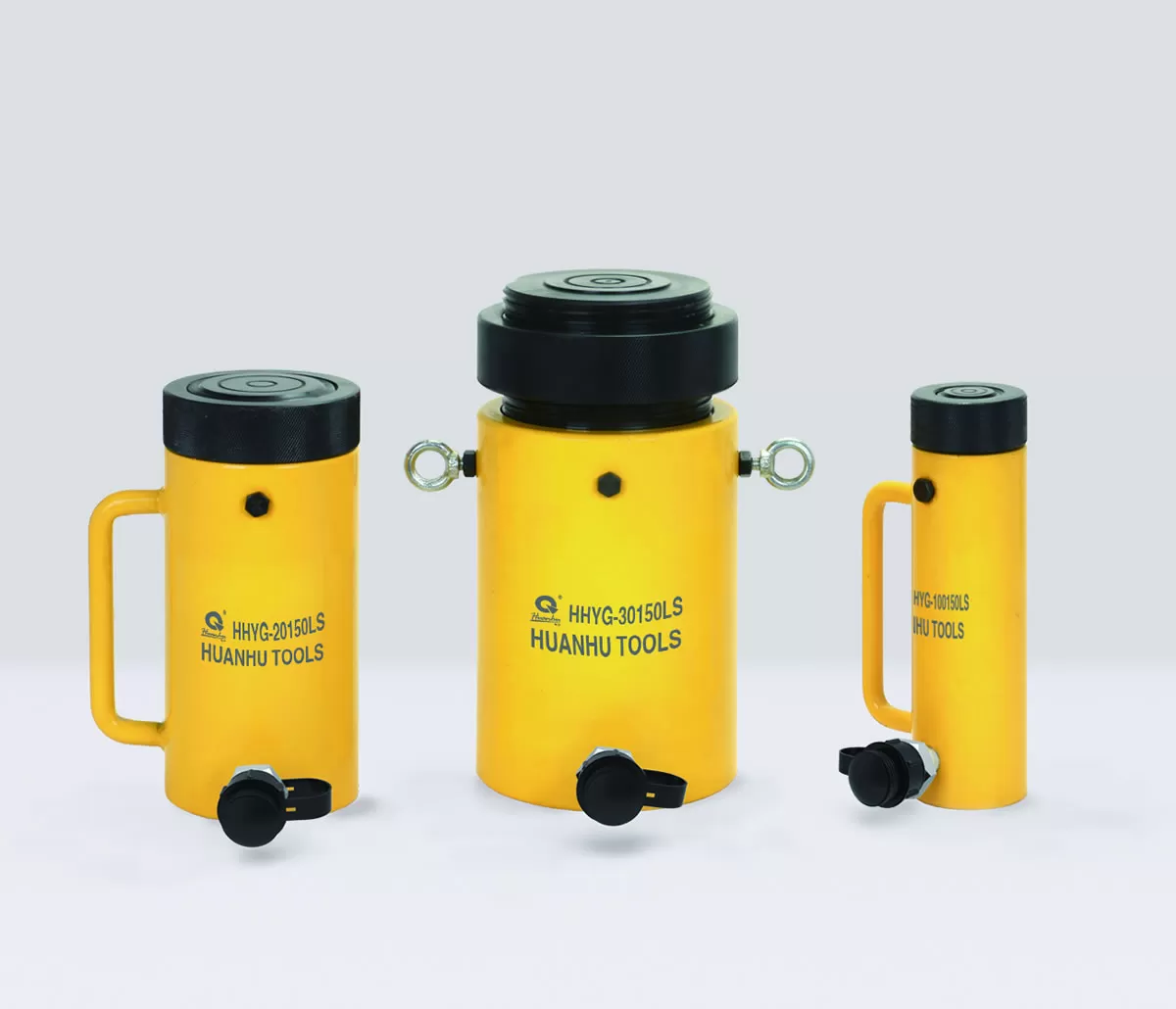

Các model Kích thuỷ lực vòng hãm TLP HHYG 200 tấn
Dòng Kích thuỷ lực vòng hãm TLP HHYG có 3 lựa chọn hành trình đối với tải trọng 200 tấn:
| Model | Tải trọng | Hành trình | Dung tích dầu | Chiều cao đóng |
|---|---|---|---|---|
| HHYG-20050LS | 200 tấn | 50 mm | 1.502 cm³ | 243 mm |
| HHYG-200100LS | 200 tấn | 100 mm | 2.955 cm³ | 293 mm |
| HHYG-200150LS | 200 tấn | 150 mm | 4.408 cm³ | 343 mm |
HHYG-200100LS là phiên bản hành trình 100 mm, phù hợp với các ứng dụng cần lực nâng 200 tấn và khoảng nâng trung bình.
Hướng dẫn sử dụng Kích thuỷ lực HHYG-200100LS
Trước khi vận hành, cần kiểm tra kích, bơm thủy lực, ống dẫn dầu và các đầu nối để đảm bảo hệ thống hoạt động bình thường. Đặt kích trên bề mặt chắc chắn, ổn định và có khả năng chịu tải phù hợp.
Kết nối HHYG-200100LS với bơm thủy lực phù hợp. Tiến hành bơm từ từ để piston nâng tải, đồng thời theo dõi sự ổn định của tải trong suốt quá trình.
Khi tải đạt đến vị trí mong muốn, sử dụng vòng hãm cơ khí theo đúng quy trình để hỗ trợ giữ tải. Không sử dụng kích vượt quá tải trọng định mức 200 tấn.
Trong quá trình làm việc, cần tuân thủ các yêu cầu an toàn nâng hạ và sử dụng biện pháp cố định tải phù hợp trước khi thực hiện công việc bên dưới hoặc gần tải.
Mua Kích thuỷ lực vòng hãm TLP HHYG-200100LS tại ThienanTools.vn
ThienanTools.vn cung cấp Kích thuỷ lực vòng hãm TLP HHYG-200100LS phục vụ các nhu cầu nâng hạ, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp.
Với tải trọng 200 tấn, hành trình 100 mm, áp suất tối đa 700 bar và thiết kế vòng hãm cơ khí, HHYG-200100LS phù hợp cho những ứng dụng cần lực nâng lớn kết hợp với hành trình 100 mm.
Liên hệ ThienanTools.vn để được tư vấn lựa chọn kích thủy lực, bơm thủy lực và cấu hình phù hợp với yêu cầu sử dụng thực tế.
