Kích thuỷ lực vòng hãm TLP HHYG-20050LS
Kích thuỷ lực vòng hãm TLP HHYG-20050LS là model kích thủy lực công nghiệp thuộc dòng TLP HHYG, có khả năng nâng tải tối đa 200 tấn tại áp suất 700 bar. Sản phẩm có hành trình 50 mm, thiết kế vòng hãm cơ khí giúp hỗ trợ giữ tải sau khi nâng, phù hợp cho các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp tải trọng lớn.
HHYG-20050LS có kết cấu chắc chắn, diện tích piston hiệu dụng 283,4 cm², dung tích dầu 1.502 cm³ và được khuyến nghị sử dụng với bơm thủy lực HBB-630A.
Thông số kỹ thuật Kích thuỷ lực vòng hãm TLP HHYG-20050LS
| Thông số | HHYG-20050LS |
|---|---|
| Model | HHYG-20050LS |
| Tải trọng tại 700 bar | 200 tấn / 1.984 kN |
| Hành trình | 50 mm |
| Diện tích hiệu dụng | 283,4 cm² |
| Dung tích dầu | 1.502 cm³ |

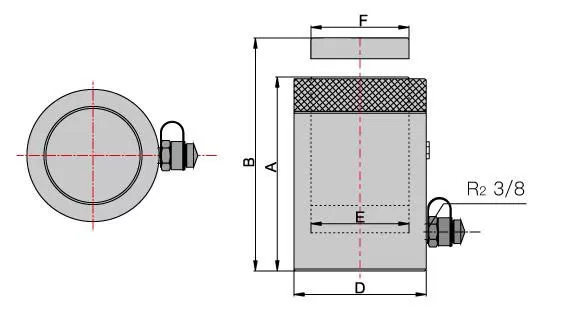

| Chiều cao đóng A | 243 mm |
| Chiều cao mở B | 293 mm |
| Đường kính ngoài D | 238 mm |
| Đường kính trong E | 190 mm |
| Đường kính ty piston F | 190 mm |
| Chiều cao vòng hãm | 50 mm |
| Trọng lượng | 86 kg |
| Tay xách | Bu lông mắt (Eye bolts) |
| Áp suất làm việc tối đa | 700 bar |
| Bơm thủy lực khuyến nghị | HBB-630A |
Đặc điểm Kích thuỷ lực vòng hãm TLP HHYG-20050LS
Khả năng nâng tải lên đến 200 tấn
Kích thuỷ lực vòng hãm TLP HHYG-20050LS có khả năng tạo lực nâng lên đến 200 tấn, tương đương 1.984 kN tại áp suất 700 bar. Đây là dòng kích phù hợp cho những ứng dụng cần nâng các thiết bị, máy móc và kết cấu có tải trọng rất lớn.
Hành trình 50 mm
HHYG-20050LS có hành trình piston 50 mm, phù hợp với các công việc nâng tải trong phạm vi ngắn nhưng yêu cầu lực nâng cao. Đây cũng là model thích hợp khi không gian lắp đặt bị giới hạn về chiều cao.
Thiết kế vòng hãm cơ khí
Một trong những đặc điểm của dòng HHYG là vòng hãm cơ khí. Sau khi piston được nâng đến vị trí cần thiết, vòng hãm có thể được sử dụng để hỗ trợ duy trì vị trí tải, phù hợp với các công việc cần giữ tải trong quá trình lắp đặt, căn chỉnh hoặc bảo trì.
Kết cấu chắc chắn cho tải trọng lớn
HHYG-20050LS có đường kính ngoài 238 mm, đường kính trong 190 mm và đường kính ty piston 190 mm. Với trọng lượng khoảng 86 kg, kích được thiết kế chắc chắn để đáp ứng các ứng dụng nâng tải nặng trong môi trường công nghiệp.
Làm việc ở áp suất tối đa 700 bar
Sản phẩm sử dụng hệ thống thủy lực áp suất cao với mức áp suất tối đa 700 bar. Bơm thủy lực được khuyến nghị sử dụng cùng HHYG-20050LS là HBB-630A.
Ứng dụng Kích thuỷ lực vòng hãm TLP HHYG-20050LS
Với khả năng nâng 200 tấn và hành trình 50 mm, sản phẩm có thể được sử dụng trong nhiều lĩnh vực công nghiệp như:
- Nâng máy móc, thiết bị công nghiệp tải trọng lớn.
- Nâng và căn chỉnh kết cấu thép.
- Lắp đặt máy móc và các cụm thiết bị.
- Tháo lắp thiết bị trong quá trình bảo trì.
- Căn chỉnh vị trí máy và thiết bị.
- Hỗ trợ sửa chữa, bảo dưỡng máy công nghiệp.
- Ứng dụng trong cơ khí chế tạo và lắp đặt.
- Nâng các kết cấu có tải trọng lớn.
- Các công việc yêu cầu lực nâng 200 tấn với hành trình ngắn.
Ưu điểm của Kích thuỷ lực vòng hãm TLP HHYG-20050LS
- Khả năng nâng tải tối đa 200 tấn.
- Áp suất làm việc tối đa 700 bar.
- Hành trình piston 50 mm.
- Trang bị vòng hãm cơ khí hỗ trợ giữ tải.
- Diện tích hiệu dụng lớn 283,4 cm².
- Dung tích dầu 1.502 cm³.
- Kết cấu chắc chắn, phù hợp nâng tải trọng lớn.
- Trang bị bu lông mắt (Eye bolts).
- Có thể sử dụng với bơm thủy lực áp suất cao HBB-630A.
- Phù hợp cho nâng hạ, căn chỉnh, lắp đặt và bảo trì thiết bị công nghiệp.

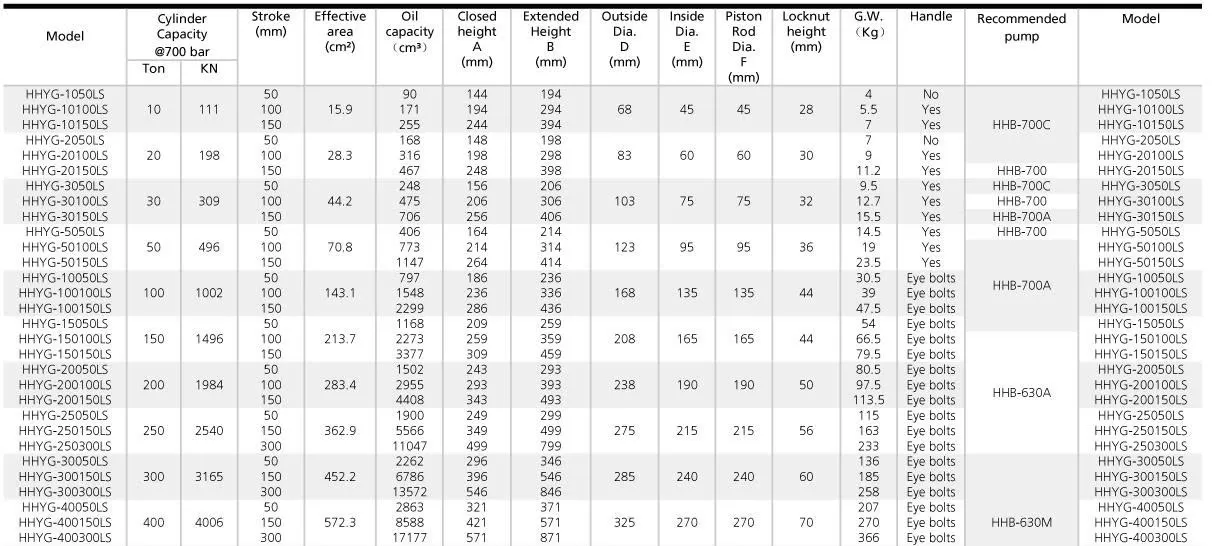

Các model Kích thuỷ lực vòng hãm TLP HHYG 200 tấn
Dòng kích thủy lực vòng hãm TLP HHYG cung cấp nhiều lựa chọn hành trình cho tải trọng 200 tấn, giúp người dùng lựa chọn theo khoảng nâng thực tế.
| Model | Tải trọng | Hành trình | Dung tích dầu |
|---|---|---|---|
| HHYG-20050LS | 200 tấn | 50 mm | 1.502 cm³ |
| HHYG-200100LS | 200 tấn | 100 mm | 2.955 cm³ |
| HHYG-200150LS | 200 tấn | 150 mm | 4.408 cm³ |
Trong đó, HHYG-20050LS là phiên bản hành trình 50 mm, phù hợp với những ứng dụng cần lực nâng 200 tấn nhưng khoảng nâng không quá lớn.
Hướng dẫn sử dụng Kích thuỷ lực HHYG-20050LS
Trước khi sử dụng, cần kiểm tra tình trạng của kích, bơm thủy lực, ống dẫn dầu và các đầu nối. Đặt kích trên bề mặt chắc chắn, ổn định và có khả năng chịu được tải trọng cần nâng.
Kết nối HHYG-20050LS với bơm thủy lực phù hợp. Khi vận hành, tiến hành bơm từ từ để piston nâng tải và thường xuyên kiểm tra độ ổn định của tải.
Khi tải đạt đến vị trí mong muốn, sử dụng vòng hãm cơ khí theo đúng quy trình để hỗ trợ giữ tải. Không sử dụng kích vượt quá tải trọng định mức 200 tấn.
Trong quá trình làm việc, cần tuân thủ các yêu cầu an toàn nâng hạ. Không đứng hoặc làm việc bên dưới tải nếu tải chưa được cố định bằng biện pháp an toàn phù hợp.
Mua Kích thuỷ lực vòng hãm TLP HHYG-20050LS tại ThienanTools.vn
ThienanTools.vn cung cấp Kích thuỷ lực vòng hãm TLP HHYG-20050LS phục vụ các nhu cầu nâng hạ, căn chỉnh, lắp đặt và bảo trì thiết bị công nghiệp.
Với tải trọng 200 tấn, hành trình 50 mm, áp suất tối đa 700 bar và thiết kế vòng hãm cơ khí, HHYG-20050LS phù hợp cho những ứng dụng cần lực nâng rất lớn trong phạm vi hành trình ngắn.
Liên hệ ThienanTools.vn để được tư vấn lựa chọn kích thủy lực và bơm thủy lực phù hợp với yêu cầu sử dụng thực tế.
