Hướng dẫn lựa chọn sling xích theo tải trọng an toàn và đúng kỹ thuật

Sling xích là gì?

Sling xích là bộ dây nâng được chế tạo từ xích thép hợp kim cường độ cao, thường kết hợp với các phụ kiện như móc cẩu, mắt xích, khóa nối, vòng khuyên và chốt để tạo thành bộ sling hoàn chỉnh.

Sling xích có ưu điểm là khả năng chịu tải cao, độ bền tốt, có thể làm việc trong môi trường công nghiệp khắc nghiệt và dễ kiểm tra tình trạng hư hỏng bằng mắt thường.

Các loại phổ biến gồm:

Sling xích 1 chân: dùng cho các tải trọng cần nâng tại một điểm.
Sling xích 2 chân: phù hợp khi cần phân bố tải về hai điểm nâng.
Sling xích 3 chân: sử dụng cho các vật có kích thước hoặc hình dạng đặc biệt.

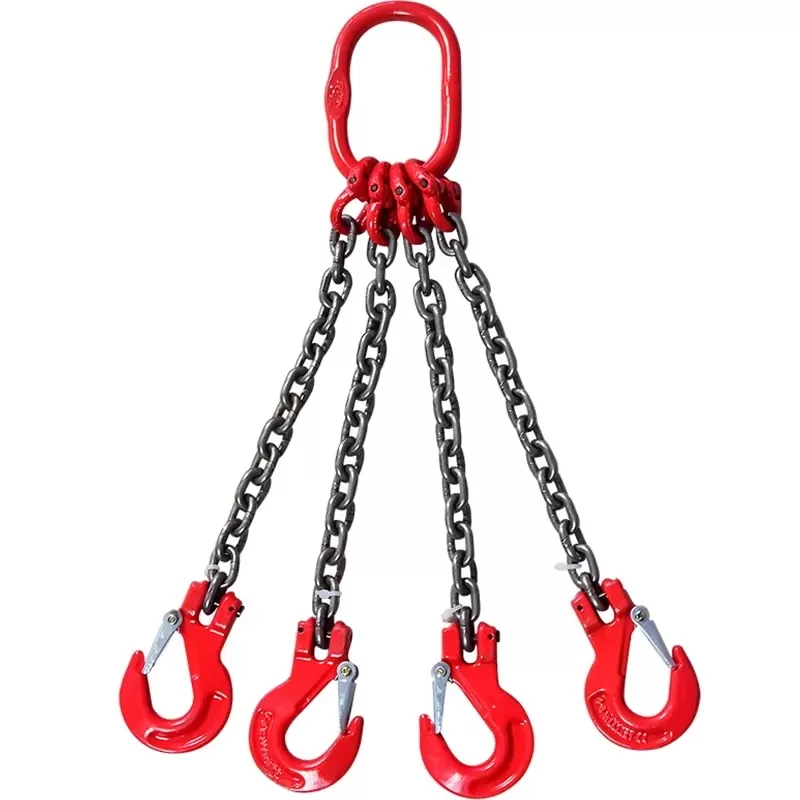

Sling xích 4 chân: thích hợp cho tải hàng lớn, cần nhiều điểm liên kết.
Xích cẩu G80: loại xích cường độ cao được sử dụng phổ biến trong lĩnh vực nâng hạ.
Sling xích kết hợp móc tự khóa, móc chốt, vòng khuyên và các phụ kiện nâng hạ.

Các thông số cần biết khi chọn sling xích

Trước khi lựa chọn, cần xác định ít nhất 5 thông số quan trọng:

1. Trọng lượng hàng hóa

Đây là thông số đầu tiên cần xác định. Ví dụ, hàng hóa có khối lượng 5 tấn thì bộ sling phải có tải trọng làm việc an toàn phù hợp với phương án nâng thực tế.

Không nên chọn sling có tải trọng làm việc đúng bằng trọng lượng hàng nếu điều kiện nâng có góc nghiêng hoặc tải trọng phân bố không đều.

2. Số chân sling xích

Số chân ảnh hưởng trực tiếp đến khả năng phân bố tải.

Sling 1 chân: tải tập trung tại một điểm.
Sling 2 chân: tải được phân bố qua hai điểm.
Sling 3 chân và 4 chân: dùng cho các tải có nhiều điểm móc.

Tuy nhiên, không nên lấy tải trọng của một chân rồi nhân đơn giản với số chân. Khi sling có góc nghiêng, tải trên từng chân có thể tăng đáng kể.

3. Đường kính xích và tải trọng

Đường kính xích thường được thể hiện dưới dạng 6x18, 8x24, 10x30, 13x39, 16x48, 20x60..., trong đó số đầu tiên thường biểu thị đường kính mắt xích.

Đường kính càng lớn thì khả năng chịu tải của xích thường càng cao, nhưng tải trọng cho phép vẫn phải căn cứ vào cấp xích, tiêu chuẩn chế tạo và cấu hình sling.

4. Góc nâng

Đây là yếu tố rất quan trọng đối với sling nhiều chân.

Khi góc giữa các chân sling tăng lên, lực tác dụng lên từng chân cũng tăng. Vì vậy, cùng một bộ sling nhưng cách móc hàng khác nhau có thể tạo ra tải trọng trên xích khác nhau.

Đặc biệt, cần tránh để các chân sling tạo thành góc quá lớn so với phương ngang.

5. Loại móc và phụ kiện

Móc cẩu, vòng khuyên, khóa nối, chốt và mắt nối phải có tải trọng làm việc phù hợp với xích.

Một bộ sling chỉ an toàn khi tất cả các thành phần đều đáp ứng yêu cầu tải trọng, không phải chỉ riêng sợi xích.

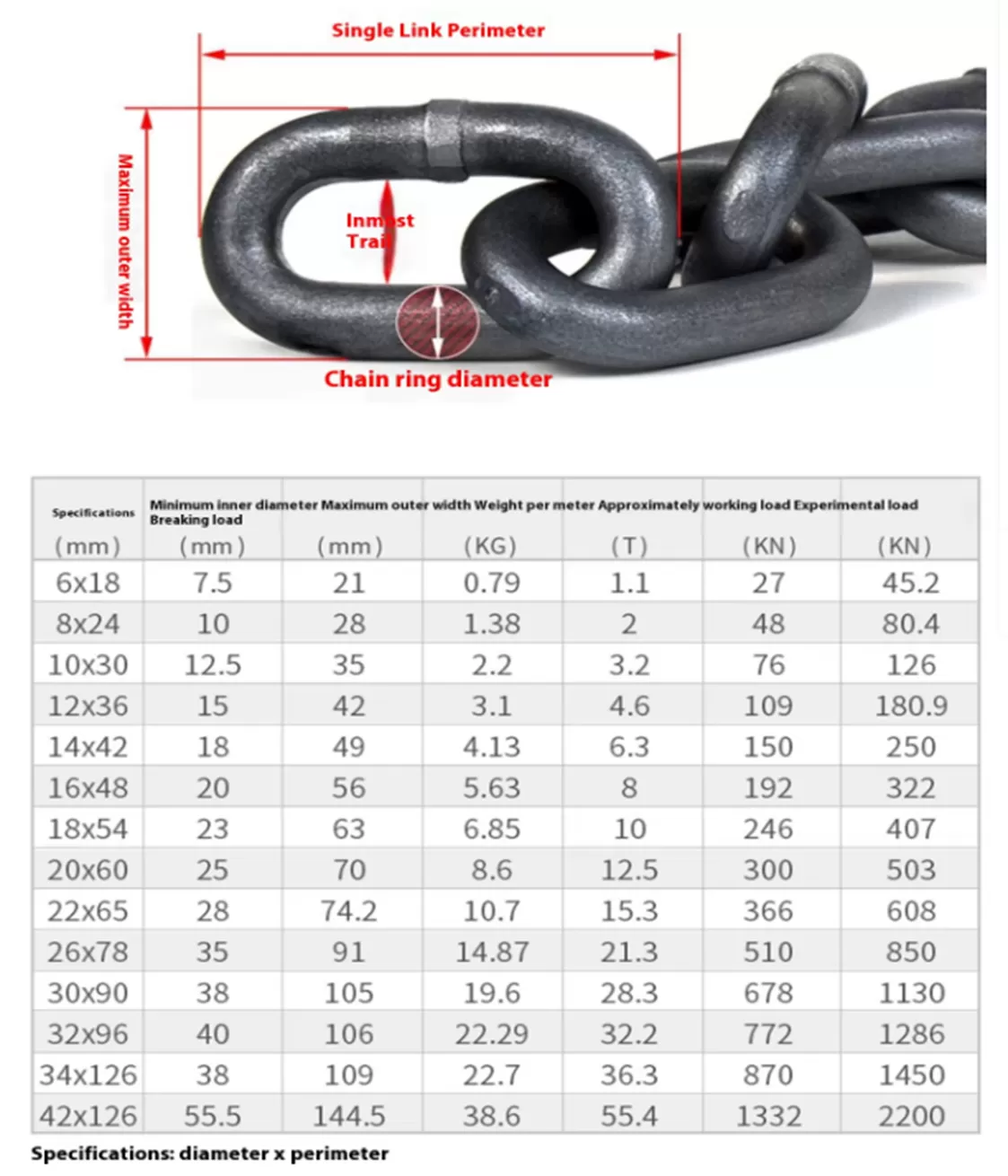

Bảng tham khảo tải trọng xích G80 theo đường kính

Theo bảng thông số tham khảo trong tài liệu sản phẩm, một số kích thước xích có tải trọng làm việc như sau:

Quy cách xích	Đường kính xích	Tải trọng làm việc tham khảo
6x18	6 mm	1,1 tấn
8x24	8 mm	2 tấn
10x30	10 mm	3,2 tấn
12x36	12 mm	4,6 tấn
14x42	14 mm	6,3 tấn
16x48	16 mm	8 tấn
18x54	18 mm	10 tấn
20x60	20 mm	12,5 tấn
22x65	22 mm	15,3 tấn
26x78	26 mm	21,3 tấn
30x90	30 mm	28,3 tấn
32x96	32 mm	32,2 tấn
34x126	34 mm	36,3 tấn
42x126	42 mm	55,4 tấn

Lưu ý: Bảng trên mang tính tham khảo theo thông số được cung cấp. Khi sử dụng thực tế cần kiểm tra đúng cấp xích, tiêu chuẩn sản xuất, chứng nhận, cấu hình sling và hệ số tải trọng của sản phẩm cụ thể.

Cách chọn sling xích theo tải trọng hàng hóa

Sling xích 1 chân

Sling xích 1 chân thường được sử dụng khi tải có một điểm móc nâng phù hợp.

Ví dụ:

Nâng hàng 2 tấn: nên lựa chọn sling có tải trọng làm việc an toàn lớn hơn tải thực tế, đồng thời kiểm tra khả năng chịu tải của móc và điểm nâng.

Nâng hàng 5 tấn: không nên chỉ chọn xích có tải trọng danh nghĩa đúng 5 tấn nếu phương án nâng có yếu tố làm giảm khả năng chịu tải.

Sling 1 chân có ưu điểm là cấu tạo đơn giản, dễ sử dụng và phù hợp với nhiều loại tải hàng.

Sling xích 2 chân

Sling xích 2 chân được sử dụng rất phổ biến trong nâng hạ máy móc, kết cấu thép, khuôn mẫu, thiết bị công nghiệp và các loại hàng có hai điểm móc.

Khi sử dụng sling 2 chân, cần đặc biệt chú ý đến góc giữa hai chân xích.

Góc càng lớn thì lực tác dụng lên mỗi chân càng tăng. Vì vậy, tải trọng cho phép của bộ sling phải được xác định theo đúng cấu hình và góc nâng, thay vì chỉ lấy tải trọng của một chân nhân với hai.

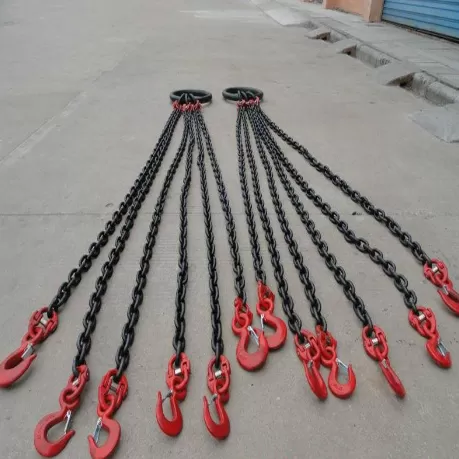

Sling xích 3 chân và 4 chân

Sling xích 3 chân và sling xích 4 chân thường được sử dụng cho các loại hàng lớn, cồng kềnh hoặc có nhiều điểm móc.

Một sai lầm thường gặp là giả định rằng cả 3 hoặc 4 chân đều chịu tải bằng nhau. Trong thực tế, do sai số kích thước, vị trí trọng tâm và sự phân bố tải, không phải lúc nào tất cả các chân cũng chịu lực giống nhau.

Do đó, khi lựa chọn sling nhiều chân cần căn cứ vào tải trọng làm việc cho phép của nhà sản xuất cho đúng cấu hình.

Bảng tham khảo lựa chọn sling xích theo tải trọng

Có thể tham khảo cách lựa chọn ban đầu như sau:

Tải trọng hàng	Gợi ý lựa chọn
1 tấn	Sling xích 1 chân hoặc 2 chân phù hợp tải
2 tấn	Sling xích G80 từ khoảng Ø8 mm, tùy cấu hình
3 tấn	Sling xích khoảng Ø10 mm trở lên, tùy cấu hình
5 tấn	Sling xích khoảng Ø13–14 mm trở lên, tùy cấu hình
8 tấn	Sling xích khoảng Ø16 mm trở lên, tùy cấu hình
10 tấn	Sling xích khoảng Ø18 mm trở lên, tùy cấu hình
12,5 tấn	Sling xích khoảng Ø20 mm trở lên, tùy cấu hình
15 tấn	Sling xích khoảng Ø22 mm trở lên, tùy cấu hình
20 tấn	Sling xích khoảng Ø26 mm trở lên, tùy cấu hình
Trên 20 tấn	Cần tính toán cụ thể theo bộ sling, góc nâng và phương án móc

Quan trọng: Không sử dụng bảng trên để thay thế bảng tải trọng của nhà sản xuất. Đây là bảng định hướng để lựa chọn kích thước ban đầu; tải trọng thực tế phải được xác định theo WLL của bộ sling hoàn chỉnh.

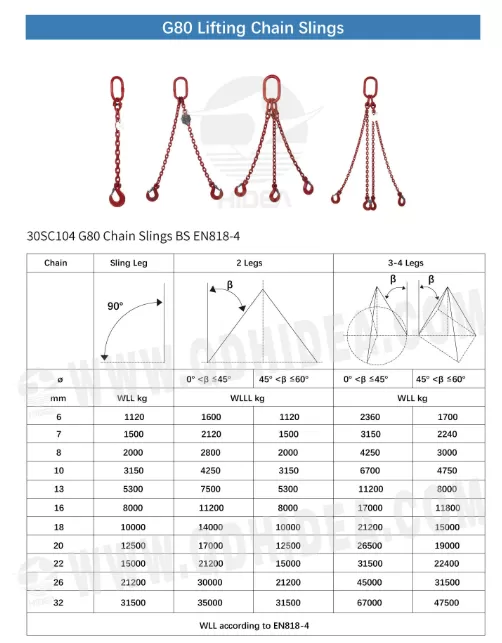

Cách tính tải trên từng chân sling

Đối với sling 2 chân có tải phân bố tương đối đều, tải trên mỗi chân có thể tăng khi góc sling thay đổi.

Về nguyên tắc, khi góc sling tăng, lực trong từng chân tăng theo. Vì vậy:

Không nên để sling tạo góc quá lớn.

Ví dụ, cùng nâng một kiện hàng 10 tấn, bộ sling 2 chân ở góc nhỏ sẽ chịu lực trên mỗi chân thấp hơn so với trường hợp hai chân sling bị kéo mở rộng.

Đây là lý do khi báo giá hoặc thiết kế sling xích 2 chân, 3 chân, 4 chân, cần hỏi khách hàng về:

Trọng lượng hàng.
Kích thước hàng.
Số điểm móc.
Khoảng cách giữa các điểm móc.
Góc nâng dự kiến.
Chiều dài sling.
Loại móc.
Môi trường làm việc.
Phương pháp móc tải.

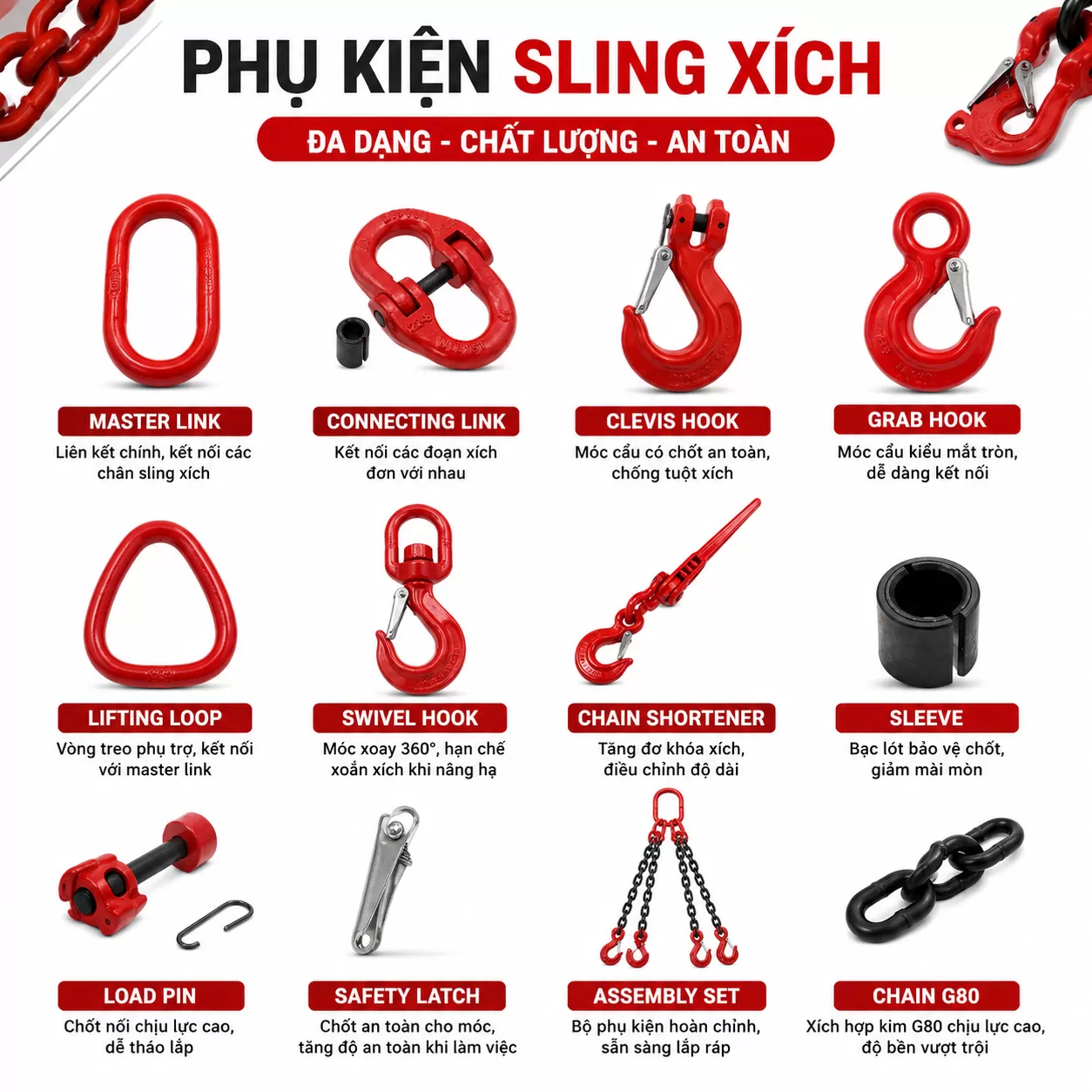

Cách lựa chọn móc cẩu cho sling xích

Móc là bộ phận trực tiếp liên kết sling với hàng hóa hoặc thiết bị nâng.

Khi lựa chọn móc cần kiểm tra:

Tải trọng làm việc an toàn.
Kích thước miệng móc.
Đường kính tiết diện.
Loại chốt hoặc khóa an toàn.
Khả năng tương thích với đường kính xích.
Điều kiện làm việc.

Với các công việc nâng hạ thường xuyên, nên ưu tiên móc có khóa an toàn để hạn chế nguy cơ tuột tải khỏi móc trong quá trình nâng.

Cách chọn mắt nối và vòng khuyên

Mắt nối và vòng khuyên có nhiệm vụ liên kết các chân xích với móc cẩu hoặc thiết bị nâng.

Kích thước mắt nối phải phù hợp với:

Đường kính xích.
Số chân sling.
Tải trọng làm việc.
Kích thước móc cẩu.
Phương án lắp đặt.

Không nên sử dụng mắt nối có tải trọng thấp hơn tải trọng yêu cầu của bộ sling.

Lựa chọn sling xích theo từng mức tải phổ biến

Sling xích tải 2 tấn

Đối với tải khoảng 2 tấn, có thể tham khảo xích đường kính khoảng 8 mm tùy cấu hình. Nếu sử dụng sling 2 chân hoặc nâng ở góc nghiêng, cần lựa chọn bộ sling có WLL phù hợp cao hơn tải thực tế.

Sling xích tải 5 tấn

Với hàng khoảng 5 tấn, xích khoảng 13–14 mm có thể là lựa chọn tham khảo tùy cấp xích và cấu hình. Cần kiểm tra cả tải trọng của móc, mắt nối và phương pháp móc hàng.

Sling xích tải 10 tấn

Đối với tải khoảng 10 tấn, có thể tham khảo xích khoảng 18 mm. Khi sử dụng bộ sling 2 chân, 3 chân hoặc 4 chân phải tính theo WLL của toàn bộ bộ sling.

Sling xích tải 15 tấn

Đối với tải khoảng 15 tấn, xích khoảng 22 mm có thể được xem xét theo bảng tải trọng tham khảo. Tuy nhiên, với tải trọng lớn, việc lựa chọn cần được thực hiện theo đúng cấu hình và chứng nhận của nhà sản xuất.

Sling xích tải 20 tấn

Với tải khoảng 20 tấn, có thể tham khảo xích từ khoảng 26 mm trở lên tùy phương án nâng. Đây là mức tải lớn nên cần kiểm tra kỹ trọng tâm hàng, điểm nâng, góc sling và tải trọng của thiết bị cẩu.

Những yếu tố làm giảm khả năng chịu tải của sling xích

Không phải lúc nào sling cũng đạt tải trọng tối đa như trên bảng thông số. Một số yếu tố có thể làm thay đổi khả năng chịu tải gồm:

Góc nâng: Góc càng lớn, lực tác dụng lên từng chân càng tăng.

Cách móc tải: Móc trực tiếp, móc vòng hoặc móc siết có thể có tải trọng làm việc khác nhau.

Bán kính uốn: Không nên để xích bị uốn hoặc gập quá mức.

Cạnh sắc của hàng: Cạnh sắc có thể gây tập trung ứng suất hoặc làm hư hỏng xích.

Nhiệt độ: Nhiệt độ làm việc không phù hợp có thể ảnh hưởng đến tính chất cơ học của vật liệu.

Xích bị biến dạng: Xích bị cong, xoắn, kéo giãn hoặc biến dạng mắt xích phải được kiểm tra trước khi sử dụng.

Móc và phụ kiện không đồng bộ: Một bộ sling có xích chịu tải cao nhưng móc hoặc mắt nối yếu hơn vẫn không đảm bảo an toàn.

Kiểm tra sling xích trước khi sử dụng

Trước mỗi lần nâng hàng, cần kiểm tra tình trạng của bộ sling.

Các dấu hiệu cần chú ý gồm:

Mắt xích bị nứt.
Xích bị cong hoặc biến dạng.
Xích bị kéo dài bất thường.
Xuất hiện mòn quá mức.
Có vết cắt, rãnh sâu hoặc hư hỏng cơ học.
Móc bị biến dạng.
Chốt móc hoặc khóa an toàn bị hỏng.
Mắt nối bị biến dạng.
Xích bị ăn mòn nghiêm trọng.
Nhãn hoặc thông tin tải trọng không còn rõ ràng.

Nếu phát hiện hư hỏng nghiêm trọng, không nên tiếp tục sử dụng sling để nâng hàng cho đến khi được người có chuyên môn kiểm tra và đánh giá.

Vì sao nên chọn sling xích đúng tải trọng?

Lựa chọn đúng sling xích giúp:

Nâng hàng ổn định hơn.
Phân bố tải hợp lý.
Hạn chế quá tải cho xích.
Giảm nguy cơ hư hỏng móc và phụ kiện.
Tăng tuổi thọ thiết bị nâng.
Phù hợp với yêu cầu an toàn trong công việc nâng hạ.
Chủ động lựa chọn đúng loại sling cho từng loại hàng.

Đặc biệt với các tải trọng lớn từ 5 tấn, 10 tấn, 15 tấn, 20 tấn trở lên, cần xác định chính xác phương án nâng trước khi đặt mua sling.

Kinh nghiệm chọn sling xích phù hợp

Để lựa chọn nhanh và chính xác, có thể thực hiện theo trình tự:

Bước 1: Xác định chính xác trọng lượng hàng cần nâng.

Bước 2: Xác định số điểm móc và số chân sling.

Bước 3: Xác định góc nâng của sling.

Bước 4: Chọn cấp xích và đường kính xích phù hợp.

Bước 5: Kiểm tra WLL của móc, mắt nối, vòng khuyên và các phụ kiện.

Bước 6: Kiểm tra kích thước hàng và bán kính uốn của xích.

Bước 7: Kiểm tra tình trạng sling trước khi đưa vào sử dụng.

Bước 8: Đối chiếu với bảng tải trọng của nhà sản xuất và yêu cầu an toàn tại nơi làm việc.

Mua sling xích cẩu hàng theo đúng tải trọng

Sling xích cẩu hàng cần được lựa chọn dựa trên tải trọng thực tế và phương án nâng cụ thể. Thiên An Tools cung cấp các loại sling xích G80, sling xích 1 chân, sling xích 2 chân, sling xích 3 chân và sling xích 4 chân với nhiều kích thước và tải trọng khác nhau.

Khách hàng có thể cung cấp trọng lượng hàng, số điểm móc, chiều cao nâng, kích thước hàng và hình ảnh vị trí móc, từ đó lựa chọn loại sling xích phù hợp hơn với nhu cầu sử dụng.

Thiên An Tools – Đồng hành cùng sự phát triển của doanh nghiệp.

Website: thienantools.vn

Kết luận: Để lựa chọn sling xích đúng tải trọng, không nên chỉ nhìn vào đường kính xích. Cần đồng thời xem xét WLL, cấp xích, số chân sling, góc nâng, phương pháp móc, loại móc và điều kiện làm việc. Với tải trọng càng lớn, việc tính toán và lựa chọn bộ sling hoàn chỉnh càng quan trọng để đảm bảo hiệu quả và an toàn khi nâng hạ.
