Máy cắt uốn đột CH-70-CTE-25AG chất lượng vượt trội

Máy cắt uốn đột CH-70-CTE-25AG là bộ thiết bị gia công kim loại bằng thủy lực, gồm đầu đột thủy lực CH-70 kết hợp với bơm điện thủy lực CTE-25AG. Bộ sản phẩm tạo lực đột lên đến 35 tấn, áp suất thủy lực tối đa 700 bar (70 MPa), phù hợp cho nhu cầu đột lỗ trên đồng, nhôm, thép và nhiều vật liệu kim loại khác.

CH-70 được thiết kế dạng chữ C chắc chắn, thuận tiện đưa vật liệu vào vị trí đột. Khi kết hợp với bơm CTE-25AG, người dùng có thể điều khiển quá trình tạo áp lực bằng hệ thống bơm điện, giúp giảm sức lao động và nâng cao tốc độ gia công.

Sản phẩm phù hợp sử dụng trong các xưởng cơ khí, gia công tủ điện, sản xuất thang máng cáp, gia công thanh cái đồng – nhôm, kết cấu thép và các công việc đột lỗ công nghiệp.

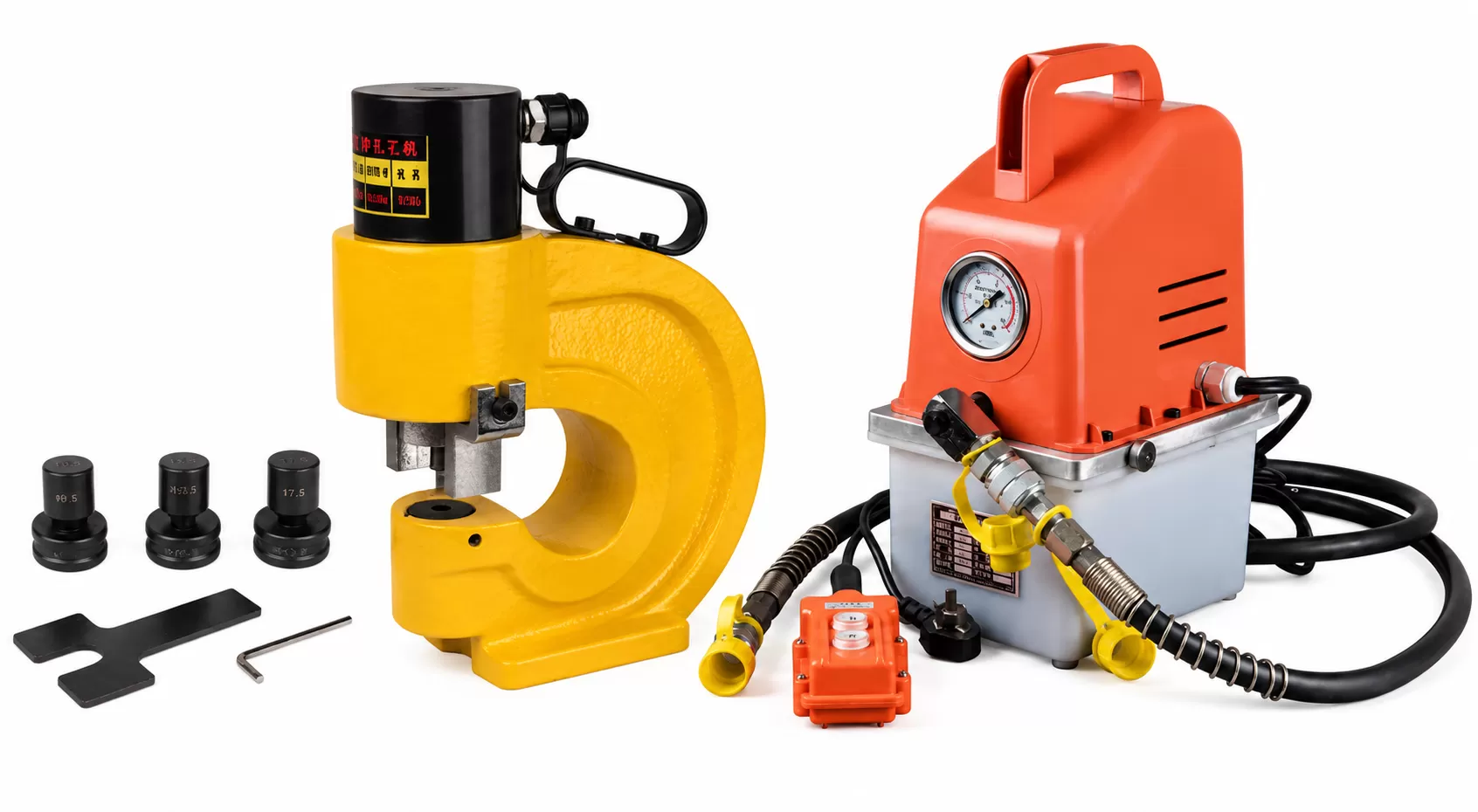

Cấu tạo máy cắt uốn đột CH-70-CTE-25AG

Bộ CH-70-CTE-25AG gồm hai thiết bị chính:

Đầu đột thủy lực CH-70: là bộ phận trực tiếp tạo lực đột. CH-70 có lực đột khoảng 35 tấn, thiết kế dạng chữ C, họng đột sâu giúp dễ dàng đưa tấm kim loại hoặc thanh cái vào vị trí cần gia công.

Bơm điện thủy lực CTE-25AG: là bộ nguồn thủy lực cung cấp áp suất dầu cho đầu đột CH-70. CTE-25AG thuộc dòng bơm thủy lực 1 chiều, áp suất tối đa 700 bar và được sử dụng cho nhiều loại dụng cụ thủy lực như đầu đột, đầu cắt, kích và các thiết bị thủy lực một chiều.

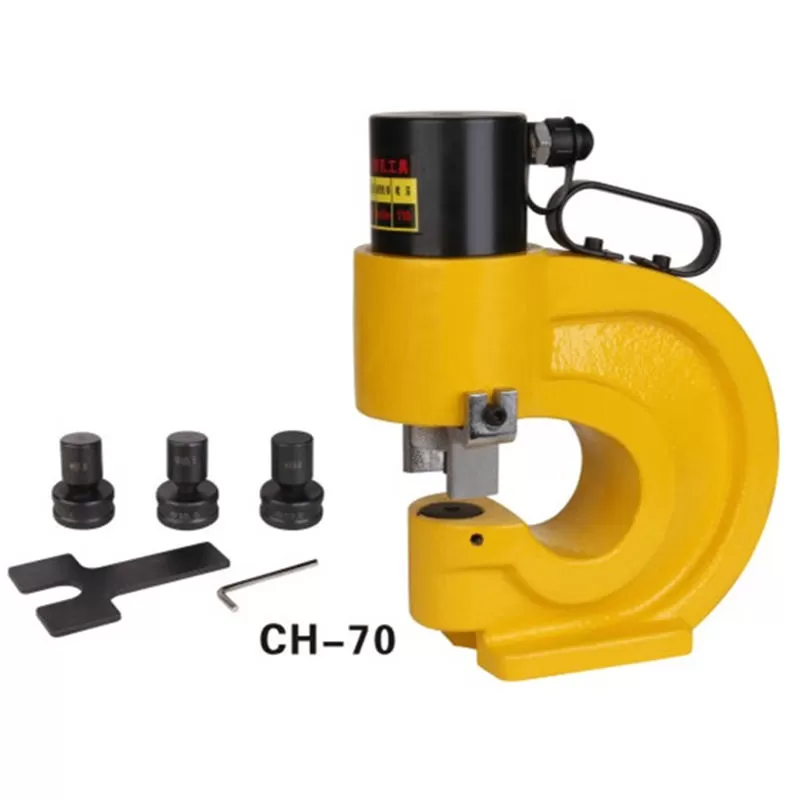

Đầu đột thủy lực CH-70 có gì nổi bật?

CH-70 là đầu đột thủy lực chuyên dụng cho gia công lỗ trên các loại vật liệu kim loại. Thiết kế dạng chữ C giúp tăng khả năng tiếp cận vị trí cần đột, đồng thời kết cấu chắc chắn giúp thiết bị chịu được lực làm việc lớn.

Đầu đột CH-70 có lực đột khoảng 35 tấn, phù hợp đột lỗ trên đồng, nhôm và thép. Một số tài liệu kỹ thuật của CH-70 công bố khả năng đột đồng/nhôm đến khoảng Ø20,5 mm với chiều dày 12 mm và thép đến Ø20,5 mm với chiều dày 10 mm.

Hệ thống khuôn tiêu chuẩn thường gồm các kích thước:

• Ø10,5 mm – 3/8 inch
• Ø13,8 mm – 1/2 inch
• Ø17,5 mm – 5/8 inch
• Ø20,5 mm – 3/4 inch

Ngoài các khuôn tiêu chuẩn, CH-70 có thể sử dụng thêm các loại khuôn có kích thước khác tùy nhu cầu gia công.

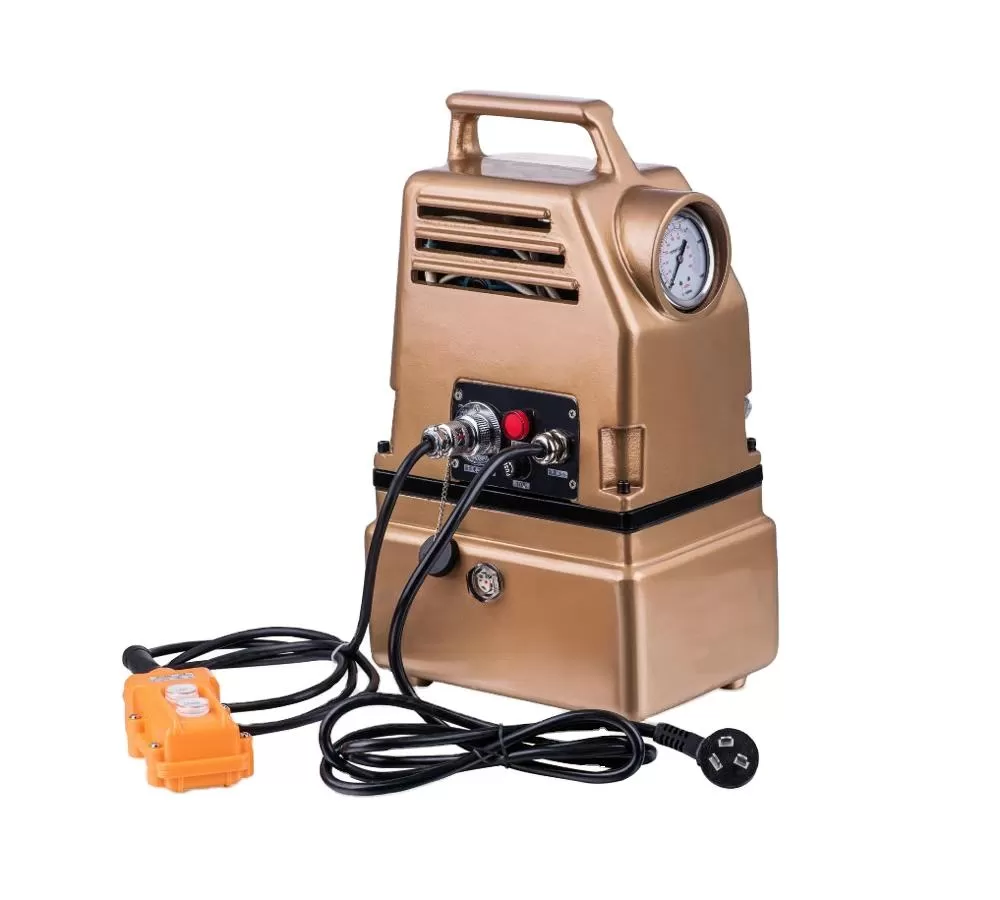

Bơm điện thủy lực CTE-25AG mạnh mẽ, áp suất 700 bar

CTE-25AG là bơm điện thủy lực dùng làm nguồn áp lực cho đầu đột CH-70. Bơm sử dụng điện 220V và có khả năng tạo áp suất tối đa khoảng 700 bar (10.000 psi / 70 MPa).

Một số cấu hình CTE-25AG được công bố với bình dầu khoảng 5 lít, trong đó dung tích dầu hữu dụng khoảng 4 lít; công suất động cơ 0,75 kW, lưu lượng thay đổi theo áp suất làm việc.

Bơm có thiết kế điều khiển từ xa, giúp người vận hành thuận tiện điều khiển quá trình cấp và xả dầu trong khi thao tác với đầu đột.

Thông số kỹ thuật đầu đột thủy lực CH-70

Thông số CH-70 có thể có sự khác biệt nhỏ giữa các nhà sản xuất hoặc phiên bản OEM. Một số tài liệu công bố độ sâu họng 80–85 mm, trong khi các phiên bản CH-70 khác công bố 110 mm. Vì vậy khi đặt hàng nên xác nhận đúng cấu hình thực tế.

Thông số kỹ thuật bơm điện thủy lực CTE-25AG

Các thông số CTE-25AG ở trên được đối chiếu từ tài liệu kỹ thuật của các nhà cung cấp, trong đó có cấu hình 0,75 kW, 220V, bình dầu 5 lít và áp suất tối đa 700 bar. Một số phiên bản OEM khác có thể sử dụng thông số lưu lượng, kích thước hoặc dung tích bình khác nhau.

Khả năng đột của máy CH-70-CTE-25AG

Với lực đột khoảng 35 tấn và nguồn áp lực 700 bar, CH-70 phù hợp cho nhiều công việc gia công kim loại cần tạo lỗ nhanh và chính xác.

Các ứng dụng tiêu biểu gồm:

• Đột lỗ thanh cái đồng.
• Đột lỗ thanh nhôm.
• Đột lỗ thép tấm.
• Gia công tủ điện.
• Gia công thang máng cáp.
• Gia công thanh cái trong hệ thống điện.
• Gia công kết cấu thép.
• Đột lỗ thép góc.
• Gia công các chi tiết cơ khí.
• Lắp đặt hệ thống điện công nghiệp.

CH-70 cũng có thể sử dụng cho các loại thép hình, thép góc và một số kết cấu kim loại phù hợp với kích thước họng đột của thiết bị.

Ưu điểm của máy cắt uốn đột CH-70-CTE-25AG

Lực đột lớn đến 35 tấn

Đầu đột CH-70 tạo lực đột lớn, giúp quá trình tạo lỗ trên vật liệu kim loại diễn ra nhanh chóng và giảm đáng kể sức người so với phương pháp đột thủ công.

Áp suất thủy lực cao 700 bar

Bơm CTE-25AG cung cấp áp suất tối đa khoảng 700 bar, đáp ứng yêu cầu làm việc của đầu đột CH-70 và nhiều dụng cụ thủy lực một chiều khác.

Bộ khuôn nhiều kích thước

Các khuôn tiêu chuẩn Ø10,5 mm, Ø13,8 mm, Ø17,5 mm và Ø20,5 mm đáp ứng nhiều nhu cầu tạo lỗ phổ biến trong ngành điện và cơ khí.

Thiết kế đầu đột dạng chữ C

Thiết kế chữ C giúp dễ đưa vật liệu vào vị trí cần đột, đồng thời tạo không gian thao tác thuận tiện.

Điều khiển bằng bơm điện

Khi kết hợp CTE-25AG, người dùng không cần liên tục tạo lực bằng tay như khi sử dụng bơm tay. Hệ thống bơm điện giúp quá trình gia công nhanh và thuận tiện hơn.

Ứng dụng thực tế của CH-70-CTE-25AG

Máy cắt uốn đột CH-70-CTE-25AG đặc biệt phù hợp với các đơn vị gia công cơ khí và điện công nghiệp.

Trong lĩnh vực điện, thiết bị thường được sử dụng để đột lỗ trên thanh cái đồng, nhôm và các chi tiết kim loại của tủ điện.

Trong lĩnh vực cơ khí, CH-70 có thể sử dụng để đột lỗ trên thép tấm, thép góc và các chi tiết kim loại phù hợp với khả năng làm việc của đầu đột.

Đối với các đơn vị thi công, bộ thiết bị giúp thực hiện công việc đột lỗ nhanh hơn tại công trường hoặc trong xưởng sản xuất.

Hướng dẫn sử dụng cơ bản CH-70-CTE-25AG

Trước khi sử dụng, cần kiểm tra dầu thủy lực, đường ống, đầu nối và khuôn đột để đảm bảo hệ thống được lắp đặt đúng cách.

Kết nối đầu đột CH-70 với bơm CTE-25AG thông qua ống thủy lực cao áp và đầu nối phù hợp.

Lắp khuôn đột có kích thước phù hợp với đường kính lỗ cần tạo. Đặt vật liệu vào đúng vị trí trong họng đột.

Khởi động bơm và cấp áp suất cho đầu đột. Khi đạt đủ áp lực, piston tác động lên khuôn để thực hiện quá trình đột.

Sau khi hoàn thành, xả áp theo đúng hướng dẫn của bơm và đưa đầu đột trở về trạng thái ban đầu.

Lưu ý khi sử dụng máy đột thủy lực CH-70

Không vận hành thiết bị vượt quá áp suất tối đa cho phép của hệ thống.

Cần lựa chọn đúng khuôn đột và đảm bảo khuôn được lắp chắc chắn trước khi tạo áp lực.

Không sử dụng khuôn hoặc đầu đột bị nứt, biến dạng hoặc hư hỏng.

Kiểm tra ống thủy lực và các đầu nối trước mỗi lần sử dụng. Không đứng trực tiếp trước khu vực chịu lực trong quá trình đột.

Nên sử dụng dầu thủy lực phù hợp và bảo dưỡng bơm định kỳ để duy trì hiệu suất hoạt động.

Mua máy cắt uốn đột CH-70-CTE-25AG tại Thienantools.vn

Nếu bạn đang tìm kiếm máy cắt uốn đột CH-70-CTE-25AG, đây là bộ thiết bị phù hợp cho nhu cầu đột lỗ kim loại bằng thủy lực trong lĩnh vực điện công nghiệp, cơ khí và sản xuất.

Bộ sản phẩm sử dụng CH-70 làm đầu đột thủy lực và CTE-25AG làm bơm điện thủy lực, tạo thành một hệ thống đột thủy lực mạnh, thuận tiện và dễ sử dụng.

Thienantools.vn cung cấp các thiết bị thủy lực và dụng cụ gia công chuyên dụng, hỗ trợ khách hàng lựa chọn đầu đột, bơm thủy lực và bộ khuôn phù hợp với nhu cầu thực tế.
