Nguyên lý hoạt động nam châm nâng hàng tay gạt

Cấu tạo cơ bản của nam châm nâng hàng tay gạt

Một bộ nam châm nâng hàng tay gạt thường gồm các bộ phận chính sau:

Thân nam châm :Thân nam châm là phần vỏ chính của thiết bị, thường được làm bằng thép chắc chắn, bên trong chứa hệ thống nam châm vĩnh cửu. Thân máy có nhiệm vụ bảo vệ cụm nam châm bên trong và tạo bề mặt tiếp xúc với vật liệu cần nâng.
Nam châm vĩnh cửu :Bên trong thiết bị là các khối nam châm vĩnh cửu có lực hút mạnh. Đây là bộ phận tạo ra từ trường để hút chặt vật liệu bằng thép. Do sử dụng nam châm vĩnh cửu nên thiết bị không cần nguồn điện trong quá trình làm việc.
Tay gạt ON/OFF: Tay gạt là bộ phận dùng để đóng hoặc ngắt lực hút từ. Khi người vận hành xoay tay gạt sang vị trí ON, từ trường được dẫn xuống bề mặt tiếp xúc để hút vật nâng. Khi xoay về vị trí OFF, từ trường được chuyển hướng bên trong thân máy, giúp nhả vật liệu ra khỏi nam châm.
Móc treo hoặc quai nâng :Phía trên thân nam châm thường có quai nâng, móc treo hoặc vòng treo bằng thép. Bộ phận này dùng để kết nối với pa lăng, cầu trục, xe cẩu, cẩu trục hoặc thiết bị nâng khác.
Bề mặt tiếp xúc :Mặt đáy của nam châm là khu vực tiếp xúc trực tiếp với vật liệu cần nâng. Bề mặt này cần sạch, phẳng và áp sát tốt với vật nâng để lực hút đạt hiệu quả cao nhất.

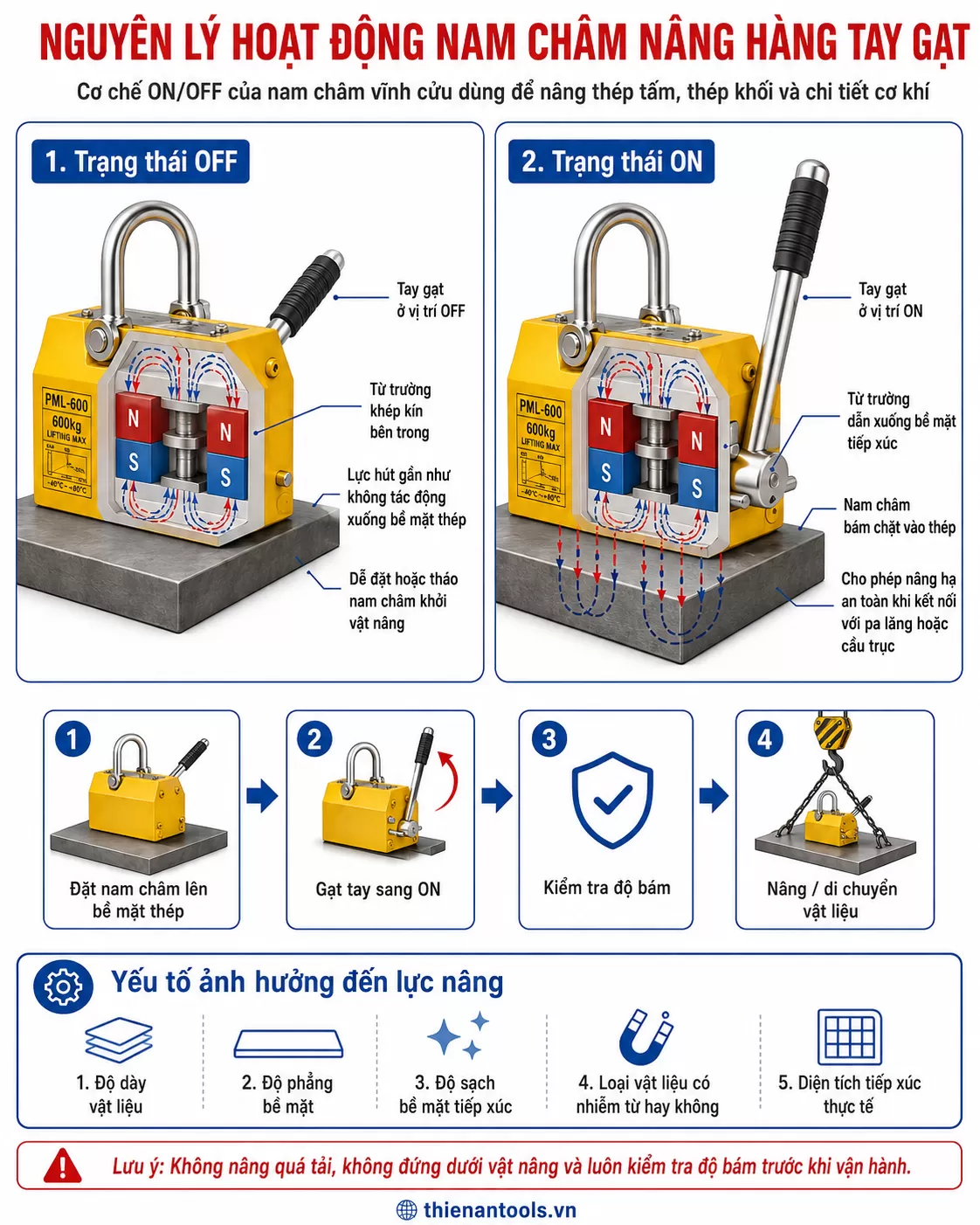

Nguyên lý hoạt động nam châm nâng hàng tay gạt

Nguyên lý hoạt động của nam châm nâng hàng tay gạt dựa trên sự điều hướng từ trường của nam châm vĩnh cửu. Thiết bị không tạo lực hút bằng điện mà dùng cơ cấu cơ khí để thay đổi đường đi của từ trường.

Khi tay gạt ở vị trí OFF, từ trường được khép kín bên trong thân nam châm. Lúc này lực hút tại mặt đáy rất nhỏ hoặc gần như không có, giúp người dùng dễ dàng đặt thiết bị lên bề mặt vật liệu.

Khi tay gạt được chuyển sang vị trí ON, cơ cấu bên trong sẽ xoay hoặc dịch chuyển cụm nam châm, làm cho từ trường đi qua mặt đáy của thiết bị và truyền xuống vật liệu bằng thép. Khi đó nam châm tạo ra lực hút mạnh, bám chặt vào vật nâng và cho phép nâng hạ vật liệu bằng pa lăng, cầu trục hoặc thiết bị nâng phù hợp.

Nói đơn giản, tay gạt không làm nam châm “mạnh lên” hay “yếu đi” theo kiểu dùng điện, mà có nhiệm vụ chuyển hướng từ trường. Ở trạng thái ON, từ trường đi ra ngoài để hút vật liệu. Ở trạng thái OFF, từ trường được giữ lại bên trong để nhả vật liệu.

Quy trình hoạt động của nam châm nâng hàng tay gạt

Bước 1: Đặt nam châm lên vật liệu

Người vận hành đặt nam châm lên bề mặt vật cần nâng. Vị trí đặt nên nằm gần trọng tâm của vật liệu để khi nâng lên không bị nghiêng, lệch hoặc mất cân bằng.

Bước 2: Gạt cần sang vị trí ON

Sau khi đặt đúng vị trí, người dùng xoay tay gạt sang vị trí ON. Lúc này nam châm bắt đầu tạo lực hút mạnh xuống vật liệu thép.

Bước 3: Kiểm tra độ bám

Trước khi nâng lên cao, cần nhấc thử nhẹ để kiểm tra xem nam châm đã bám chắc chưa. Nếu vật nâng bị nghiêng, trượt hoặc tiếp xúc không đều, cần hạ xuống và đặt lại vị trí.

Bước 4: Nâng và di chuyển vật liệu

Khi đã đảm bảo lực hút ổn định, có thể dùng pa lăng, cầu trục hoặc thiết bị nâng để di chuyển vật liệu đến vị trí mong muốn. Trong quá trình nâng, không để người đứng dưới vật nâng.

Bước 5: Hạ vật và gạt về OFF

Sau khi vật liệu được đặt xuống vị trí an toàn, người vận hành mới xoay tay gạt về vị trí OFF để nhả nam châm ra khỏi vật nâng.

Các yếu tố ảnh hưởng đến lực nâng của nam châm tay gạt

Lực nâng thực tế của nam châm nâng hàng tay gạt không chỉ phụ thuộc vào tải trọng ghi trên sản phẩm mà còn bị ảnh hưởng bởi nhiều yếu tố khác.

Độ dày vật liệu :Vật liệu càng dày thì khả năng dẫn từ càng tốt, lực hút càng ổn định. Nếu tấm thép quá mỏng, lực hút có thể giảm đáng kể so với tải trọng định mức.
Độ phẳng bề mặt: Bề mặt tiếp xúc càng phẳng thì lực hút càng mạnh. Nếu vật liệu bị cong vênh, gồ ghề hoặc không áp sát hoàn toàn với mặt đáy nam châm, lực nâng sẽ giảm.
Độ sạch bề mặt: Bụi bẩn, dầu mỡ, sơn, rỉ sét, lớp xi mạ hoặc tạp chất trên bề mặt thép có thể tạo khoảng hở giữa nam châm và vật liệu. Khoảng hở này làm giảm lực hút và có thể gây nguy hiểm khi nâng.
Loại vật liệu: Nam châm nâng hàng tay gạt phù hợp nhất với thép carbon, thép tấm, thép tròn hoặc vật liệu có khả năng nhiễm từ tốt. Với inox không nhiễm từ, nhôm, đồng, nhựa hoặc vật liệu phi kim, nam châm sẽ không hút hoặc hút rất yếu.
Diện tích tiếp xúc: Nam châm cần tiếp xúc đủ diện tích với vật nâng. Nếu bề mặt vật nâng quá nhỏ, quá hẹp hoặc không che phủ đủ mặt đáy nam châm, lực nâng thực tế sẽ thấp hơn thông số định mức.
Cách bố trí khi nâng nhiều điểm: Với tấm thép dài, mỏng hoặc kích thước lớn, nên sử dụng nhiều nam châm kết hợp với dầm ngang để phân bổ lực đều. Không nên dùng một nam châm duy nhất cho vật liệu quá dài vì dễ gây võng, cong hoặc mất cân bằng.

Ưu điểm của nam châm nâng hàng tay gạt

Nam châm nâng hàng tay gạt được sử dụng rộng rãi nhờ nhiều ưu điểm nổi bật:
Thiết bị không cần dùng điện, giúp giảm rủi ro mất điện trong quá trình nâng hạ.
Thao tác nhanh chóng bằng cần gạt ON/OFF, dễ sử dụng và không yêu cầu kỹ thuật quá phức tạp.
Kết cấu nhỏ gọn, dễ di chuyển, phù hợp với nhiều môi trường làm việc trong nhà xưởng.
Giúp hạn chế trầy xước vật liệu vì không cần kẹp trực tiếp hoặc dùng dây cáp quấn quanh chi tiết.
Tiết kiệm nhân công, tăng tốc độ bốc xếp và nâng cao hiệu quả sản xuất.

Ứng dụng của nam châm nâng hàng tay gạt

Nam châm nâng hàng tay gạt được ứng dụng trong nhiều lĩnh vực công nghiệp như:
Nâng hạ tấm thép trong kho vật liệu.
Di chuyển phôi thép trong xưởng cơ khí.
Nâng khuôn mẫu trong ngành gia công khuôn.
Bốc xếp thép tròn, thép khối, thép tấm.
Hỗ trợ dây chuyền sản xuất, gia công, cắt, hàn và lắp ráp cơ khí.
Sử dụng cùng cầu trục, cẩu trục, pa lăng xích hoặc xe nâng có móc treo.

Lưu ý an toàn khi sử dụng nam châm nâng hàng tay gạt

Để đảm bảo an toàn, người vận hành cần tuân thủ các nguyên tắc sau:
Không nâng quá tải trọng cho phép của nam châm.
Không đứng dưới vật đang được nâng.
Không sử dụng nam châm khi bề mặt vật liệu có nhiều dầu mỡ, rỉ sét hoặc lớp sơn dày.
Không nâng vật liệu quá mỏng nếu chưa kiểm tra biểu đồ tải trọng của nhà sản xuất.
Không gạt tay về OFF khi vật nâng chưa được đặt xuống chắc chắn.
Không sử dụng nam châm bị nứt vỡ, biến dạng, hỏng tay gạt hoặc móc treo.
Nên kiểm tra thử lực bám trước khi nâng vật lên cao.
Với vật liệu dài hoặc mỏng, nên dùng nhiều nam châm kết hợp dầm nâng để tăng độ ổn định.

Cách bảo quản nam châm nâng hàng tay gạt

Sau khi sử dụng, nên vệ sinh sạch mặt đáy nam châm để loại bỏ bụi sắt, phoi kim loại, dầu mỡ hoặc tạp chất bám trên bề mặt.
Không để thiết bị va đập mạnh, rơi từ trên cao hoặc làm biến dạng phần thân và tay gạt.
Bảo quản nam châm ở nơi khô ráo, tránh môi trường ẩm ướt gây rỉ sét.
Định kỳ kiểm tra tay gạt, chốt an toàn, móc treo, bề mặt tiếp xúc và lực hút thực tế để đảm bảo thiết bị luôn hoạt động ổn định.

Câu hỏi thường gặp về nam châm nâng hàng tay gạt

Nam châm nâng hàng tay gạt có cần dùng điện không?
=>Không. Thiết bị sử dụng nam châm vĩnh cửu nên không cần dùng điện khi vận hành. Người dùng chỉ cần thao tác bằng tay gạt ON/OFF.
Vì sao cùng một nam châm nhưng lực nâng thực tế lại khác nhau?
=>Lực nâng thực tế phụ thuộc vào độ dày thép, độ phẳng bề mặt, độ sạch bề mặt, loại vật liệu và diện tích tiếp xúc giữa nam châm với vật nâng.
Nam châm nâng tay gạt có nâng được inox không?
=>Chỉ nâng được các loại inox có khả năng nhiễm từ. Với inox không nhiễm từ, nhôm, đồng hoặc vật liệu phi kim, nam châm sẽ không hoạt động hiệu quả.
Có nên dùng một nam châm để nâng tấm thép dài không?
=>Không nên nếu tấm thép quá dài hoặc quá mỏng. Trường hợp này nên dùng nhiều nam châm kết hợp với dầm ngang để phân bổ lực đều và tránh cong võng.
Khi nào cần kiểm tra lại lực hút của nam châm?
=>Nên kiểm tra định kỳ hoặc kiểm tra ngay khi thiết bị bị rơi, va đập mạnh, có dấu hiệu giảm lực hút, hỏng tay gạt, mòn bề mặt đáy hoặc sử dụng trong môi trường khắc nghiệt.

Kết luận

Hiểu rõ nguyên lý hoạt động nam châm nâng hàng tay gạt giúp người dùng vận hành thiết bị đúng cách, lựa chọn tải trọng phù hợp và đảm bảo an toàn trong quá trình nâng hạ vật liệu. Thiết bị hoạt động dựa trên cơ chế điều hướng từ trường của nam châm vĩnh cửu, cho phép hút và nhả vật liệu bằng thao tác tay gạt đơn giản.

Khi sử dụng nam châm nâng hàng tay gạt, cần chú ý đến độ dày thép, bề mặt tiếp xúc, loại vật liệu và tải trọng thực tế. Việc dùng đúng model, đúng quy trình và kiểm tra an toàn trước khi nâng sẽ giúp thiết bị hoạt động bền bỉ, hiệu quả và an toàn hơn trong môi trường công nghiệp.
