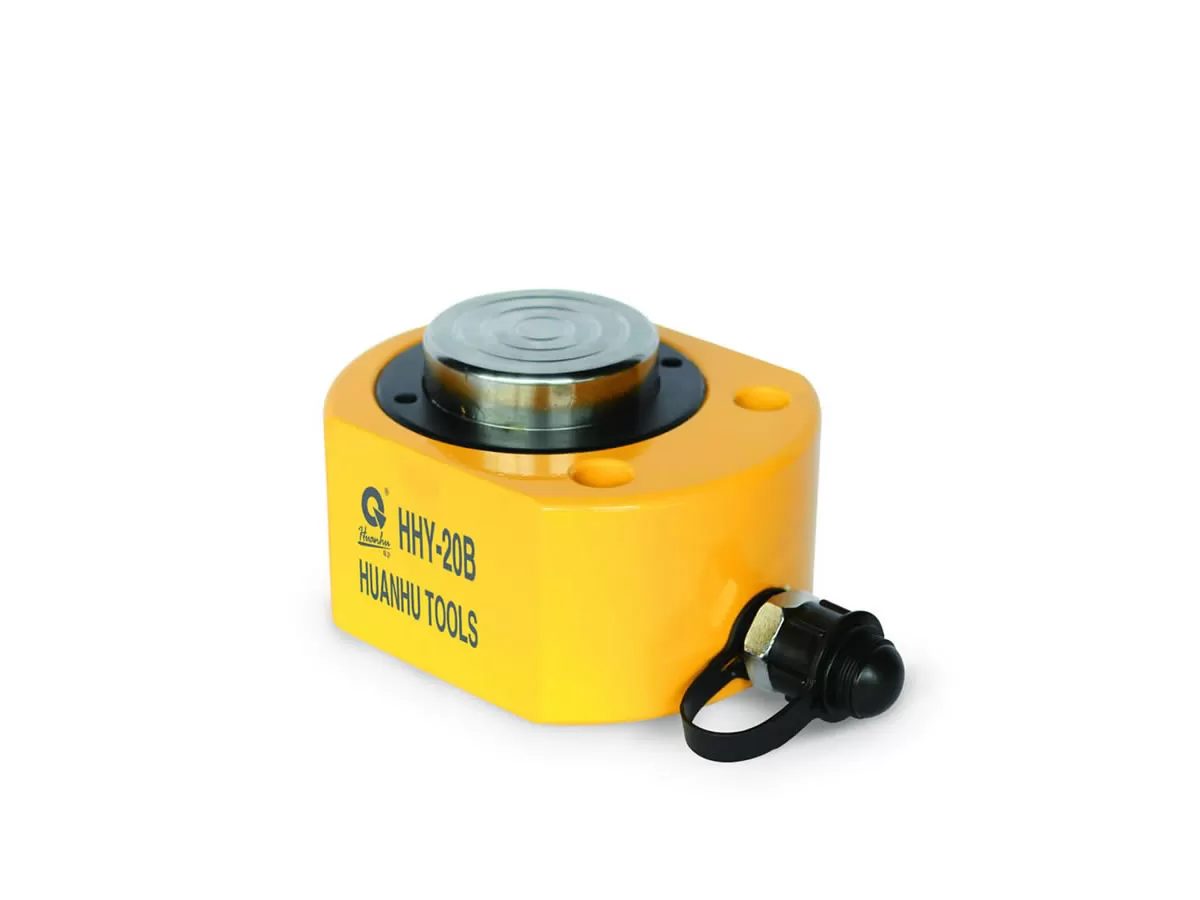

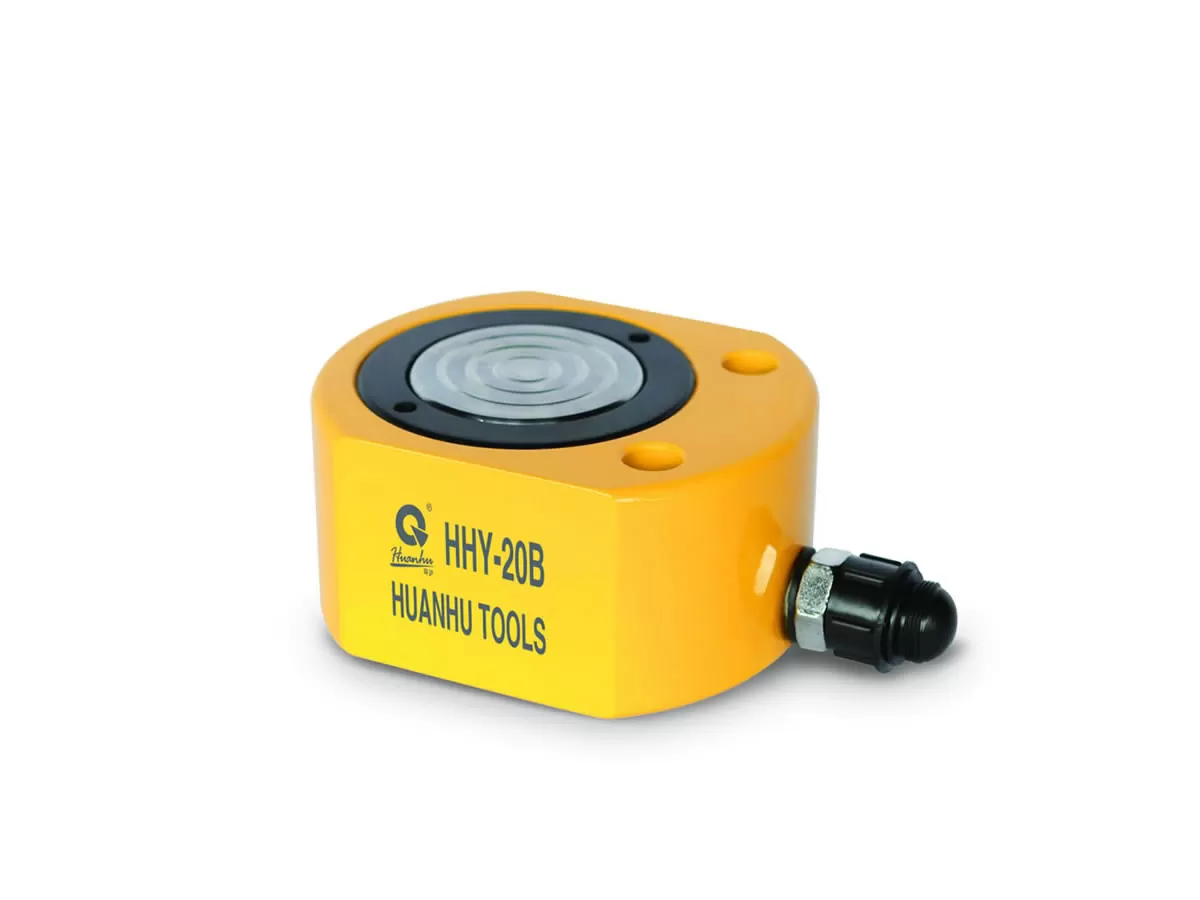

Kích lùn thủy lực TLP HHYG-30B – 30 tấn, hành trình 13mm
Kích lùn thủy lực TLP HHYG-30B là dòng kích thủy lực tác động đơn, thiết kế dạng thấp và nhỏ gọn, chuyên dùng để nâng, căn chỉnh máy móc và thiết bị nặng tại những vị trí có chiều cao đặt kích hạn chế.
Model HHYG-30B có tải trọng nâng 30 tấn / 309 kN, hành trình 13mm, chiều cao đóng chỉ 62mm, áp suất làm việc 700 bar và trọng lượng khoảng 4,6kg. Đây là lựa chọn phù hợp cho các công việc nâng hạ cần lực lớn nhưng không gian thao tác thấp.

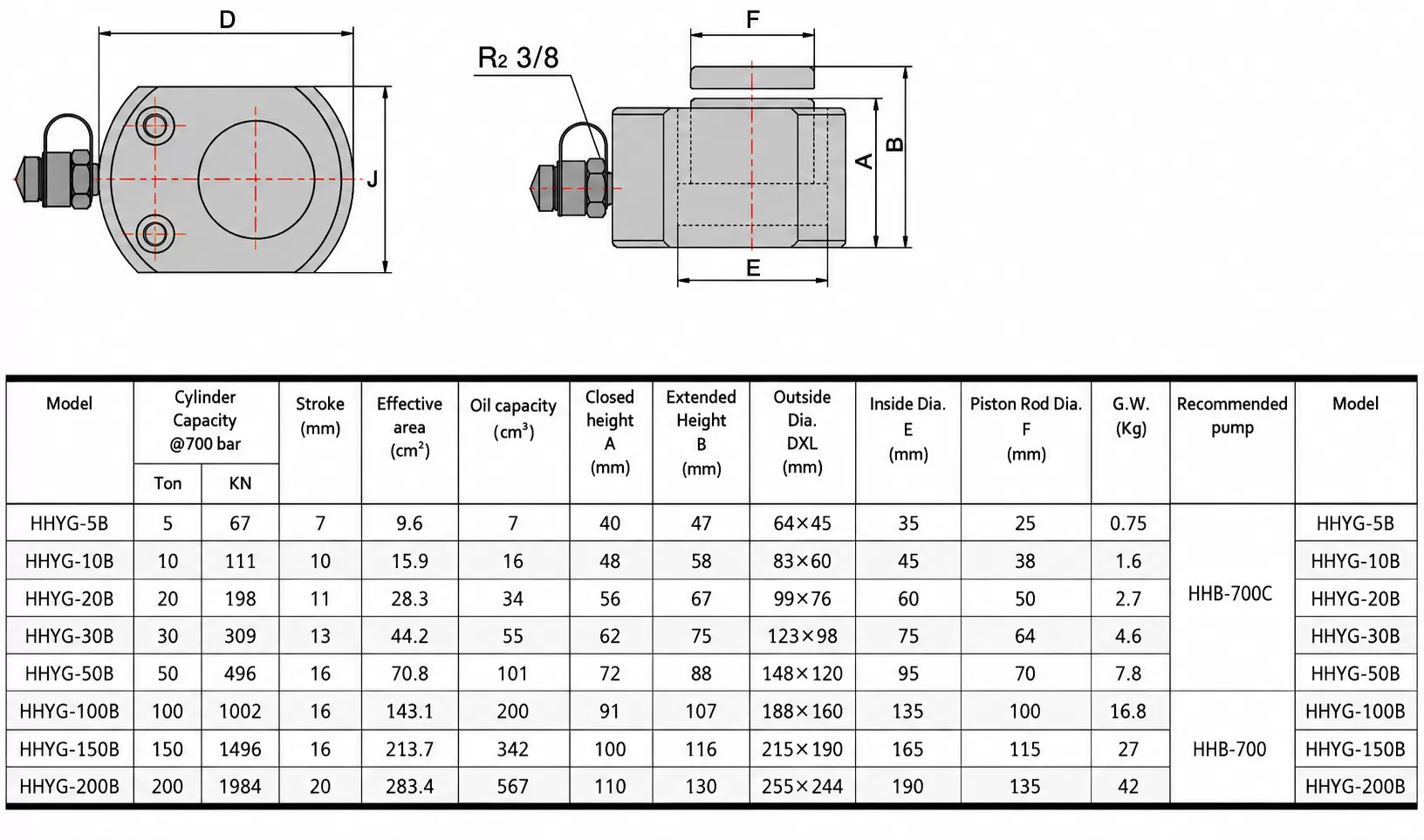

Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-30B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-30B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 30 tấn / 309 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 13 mm |
| Diện tích hiệu dụng | 44,2 cm² |
| Dung tích dầu | 55 cm³ |
| Chiều cao đóng A | 62 mm |
| Chiều cao mở B | 75 mm |
| Kích thước ngoài D × L | 123 × 98 mm |
| Đường kính trong E | 75 mm |
| Đường kính cần piston F | 64 mm |
| Trọng lượng | 4,6 kg |
| Bơm thủy lực khuyến nghị | HHB-700C |
Các thông số trên được đối chiếu từ dữ liệu kỹ thuật HHYG-30B của TLP và các nguồn phân phối sản phẩm.
Thiết kế kích lùn, chiều cao đóng chỉ 62mm
Điểm nổi bật của HHYG-30B là thiết kế thân kích thấp, với chiều cao đóng chỉ 62mm. Khi piston nâng hết hành trình, chiều cao đạt khoảng 75mm, tương ứng hành trình 13mm.
Thiết kế này giúp HHYG-30B có thể đặt tại những vị trí thấp, nơi các loại kích thủy lực thông thường khó đưa vào. Đây là đặc điểm quan trọng đối với công việc bảo trì máy móc, căn chỉnh thiết bị và nâng các kết cấu có khoảng hở nhỏ.
Khả năng nâng 30 tấn tại áp suất 700 bar
TLP HHYG-30B có khả năng tạo lực nâng 30 tấn, tương đương 309 kN, tại áp suất làm việc 700 bar. Diện tích tác dụng của piston là 44,2 cm², giúp kích tạo lực lớn trong một thân kích có chiều cao tương đối thấp.
Hành trình 13mm phù hợp với đặc thù của kích lùn: không tập trung vào hành trình dài mà ưu tiên lực nâng lớn và khả năng tiếp cận các vị trí có không gian thấp.
Kích thủy lực tác động đơn, hồi bằng lò xo
HHYG-30B thuộc dòng Single-acting Low Height Cylinder. Theo tài liệu kỹ thuật của dòng sản phẩm, kích sử dụng cơ cấu tác động đơn, hồi bằng lò xo. Khi kết hợp với bơm thủy lực phù hợp, người dùng có thể điều khiển quá trình nâng thông qua hệ thống thủy lực bên ngoài.
Kết cấu tác động đơn giúp hệ thống có cấu tạo tương đối đơn giản, phù hợp với các công việc nâng và căn chỉnh tải trong phạm vi hành trình ngắn.
Thân thép hợp kim, piston mạ Chrome
HHYG-30B được thiết kế với thép hợp kim cường độ cao, giúp thân kích chịu được tải trọng lớn trong quá trình làm việc. Piston được mạ Chrome nhằm tăng khả năng chống mài mòn và ăn mòn.
Dòng HHYG-B cũng được thiết kế với bề mặt sơn men nung, piston có rãnh và thân kích có các lỗ phục vụ việc cố định trong một số ứng dụng. Lòng xi lanh được gia công roller burnished để tạo bề mặt cứng và nhẵn hơn.
Khớp nối nhanh và kết nối bơm thủy lực
HHYG-30B sử dụng hệ thống kết nối với bơm thủy lực bên ngoài. Tài liệu dòng sản phẩm ghi nhận mỗi kích được trang bị khớp nối nhanh HH-II R2 3/8" cùng nắp bảo vệ chống bụi.
Bơm được khuyến nghị cho HHYG-30B là HHB-700C, phù hợp với áp suất làm việc 700 bar của kích.
Ứng dụng của Kích lùn thủy lực TLP HHYG-30B
Với tải trọng 30 tấn và thiết kế thấp, HHYG-30B có thể được sử dụng trong nhiều công việc nâng hạ và bảo trì công nghiệp như:
- Nâng và căn chỉnh máy móc công nghiệp.
- Nâng thiết bị nặng tại vị trí có khe hẹp.
- Căn chỉnh và cân bằng máy trên bệ.
- Lắp đặt máy móc, thiết bị công nghiệp.
- Hỗ trợ tháo lắp các cụm máy nặng.
- Nâng kết cấu thép và các bộ phận máy.
- Đưa con lăn, bánh xe hoặc thiết bị di chuyển vào bên dưới tải.
- Bảo trì, sửa chữa máy móc.
- Nâng và căn chỉnh kết cấu trong công trình.
- Các công việc cần lực nâng 30 tấn nhưng chiều cao đặt kích hạn chế.
Thiết kế compact, dạng phẳng của dòng HHYG-B được phát triển cho các ứng dụng trong không gian hạn chế.

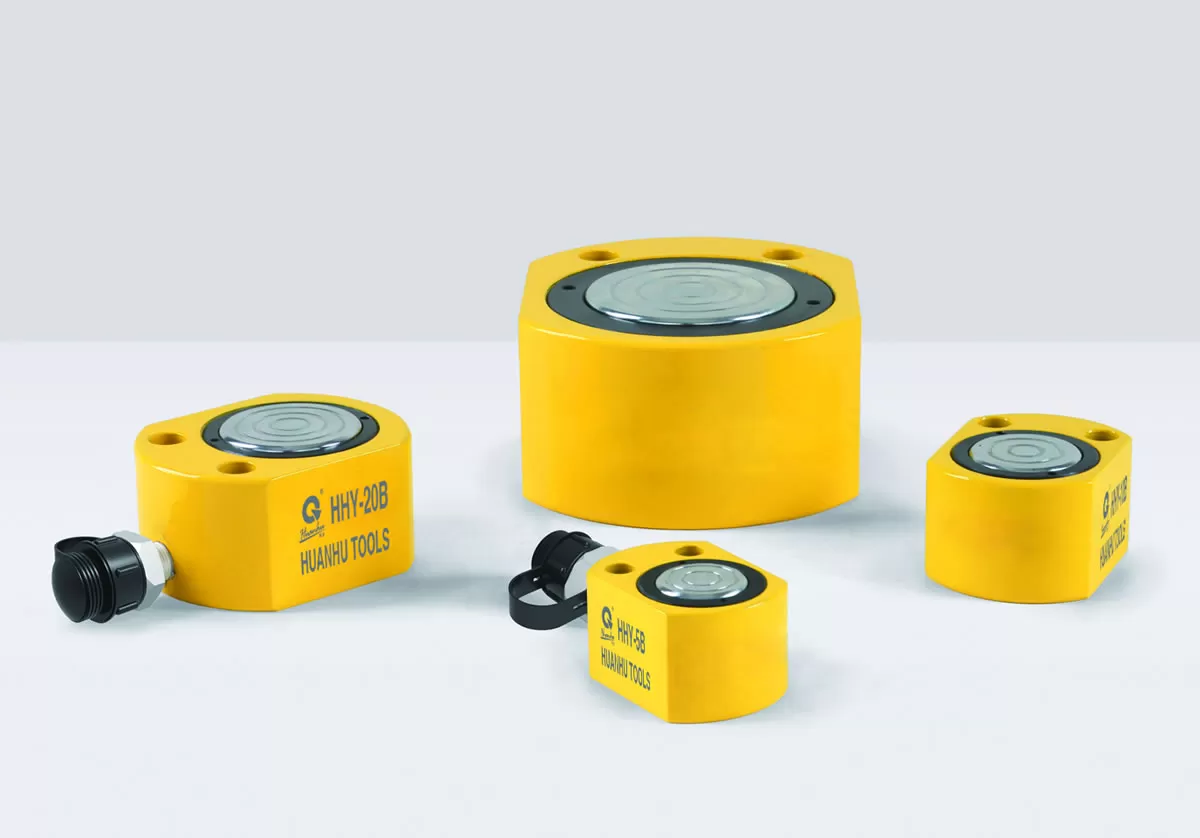

So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
HHYG-30B là model nằm giữa HHYG-20B và HHYG-50B, phù hợp khi cần tải trọng 30 tấn nhưng vẫn muốn sử dụng thiết kế kích thấp. Các thông số của dòng HHYG-B được công bố ở mức áp suất làm việc 700 bar.
Ưu điểm nổi bật của HHYG-30B
- Tải trọng nâng 30 tấn / 309 kN.
- Áp suất làm việc 700 bar.
- Hành trình 13mm.
- Chiều cao đóng chỉ 62mm.
- Chiều cao mở 75mm.
- Thiết kế thấp, phù hợp không gian hạn chế.
- Dung tích dầu chỉ 55 cm³.
- Trọng lượng khoảng 4,6kg.
- Thân bằng thép hợp kim cường độ cao.
- Piston mạ Chrome.
- Kết cấu tác động đơn, hồi bằng lò xo.
- Có khớp nối nhanh R2 3/8".
- Sử dụng bơm thủy lực HHB-700C.
Mua Kích lùn thủy lực TLP HHYG-30B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-30B là giải pháp phù hợp cho nhu cầu nâng 30 tấn tại những vị trí có chiều cao đặt kích thấp. Với chiều cao đóng 62mm, hành trình 13mm và áp suất làm việc 700 bar, sản phẩm đáp ứng tốt các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc công nghiệp.
Thienantools.vn cung cấp kích thủy lực lùn TLP HHYG-30B cùng các loại bơm thủy lực phù hợp. Khách hàng có thể lựa chọn kích riêng hoặc kết hợp với bơm để tạo thành bộ kích thủy lực hoàn chỉnh.
