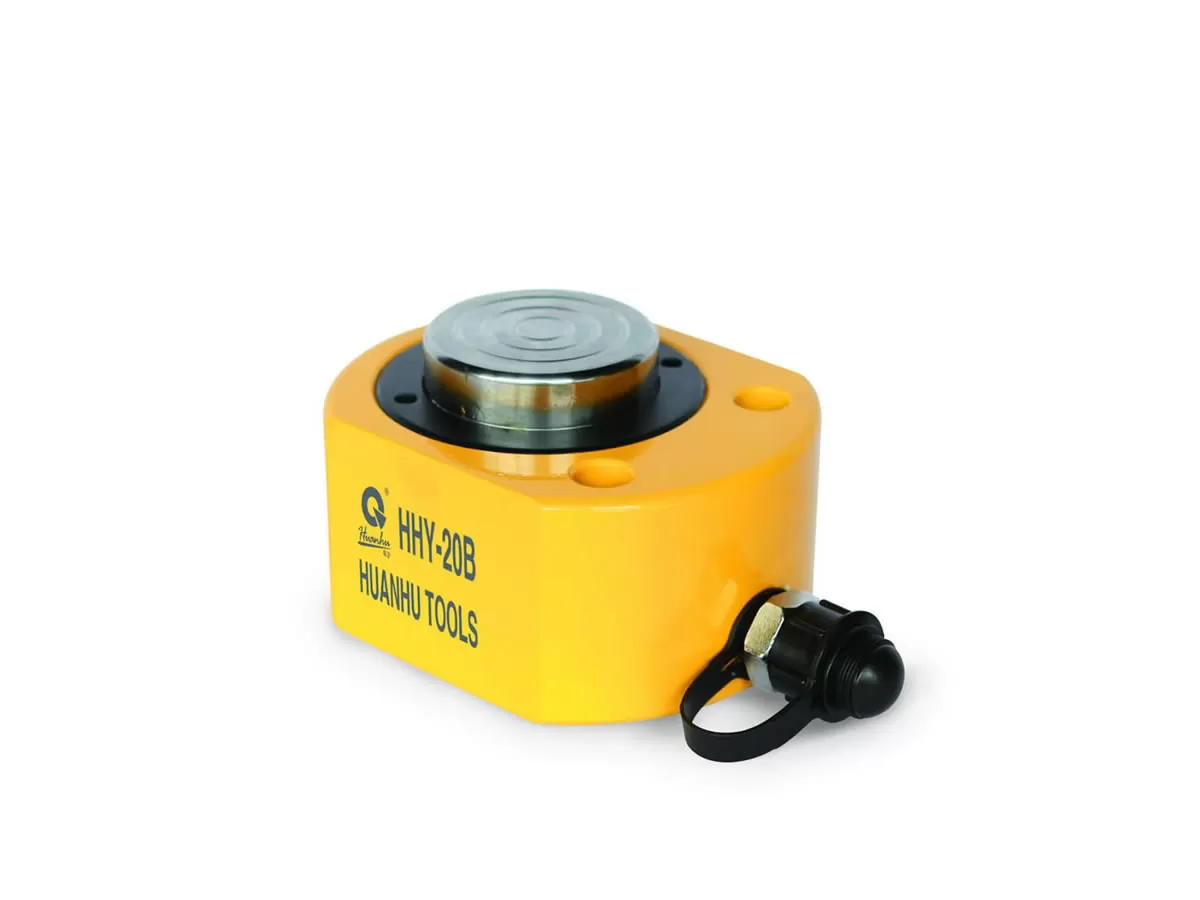

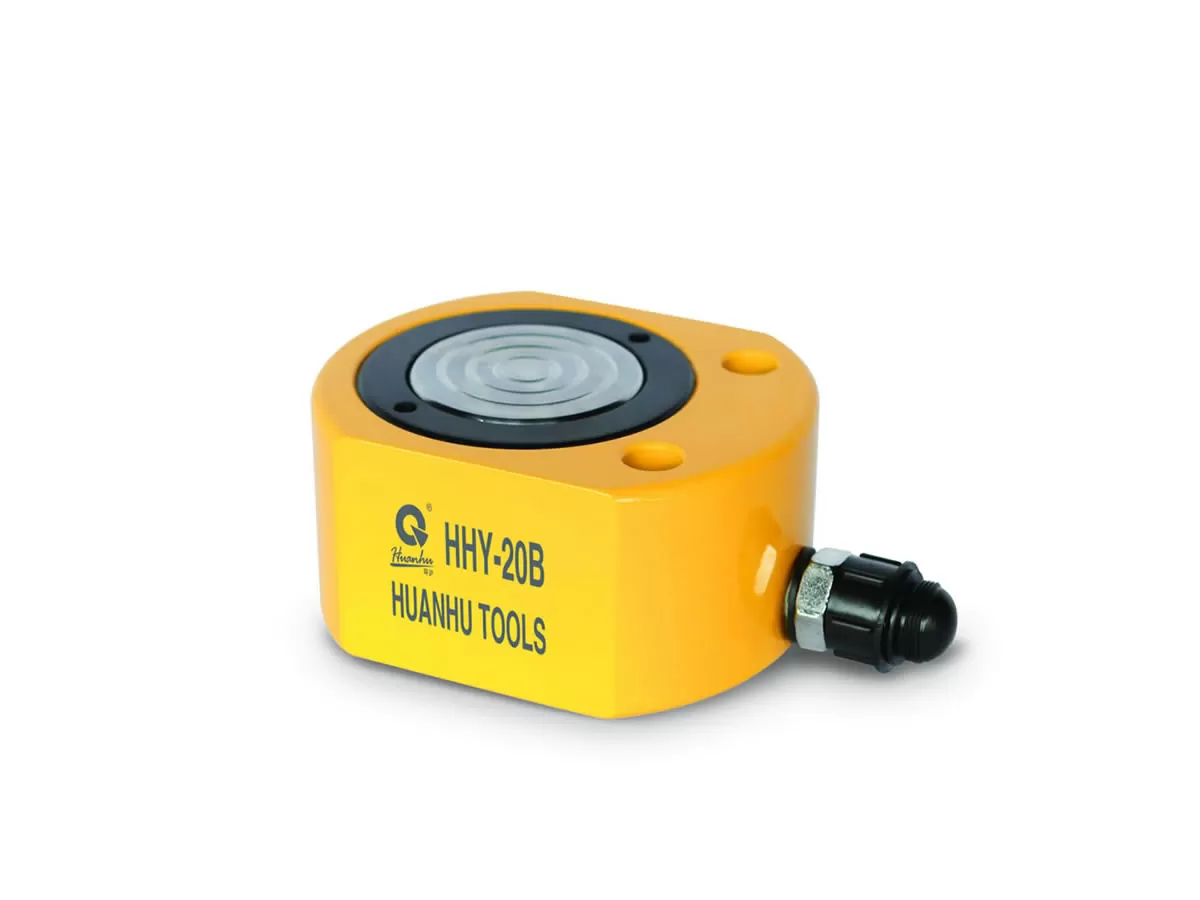

Kích lùn thủy lực TLP HHYG-50B – 50 tấn, hành trình 16mm
Kích lùn thủy lực TLP HHYG-50B là dòng kích thủy lực tác động đơn, thiết kế dạng thấp và nhỏ gọn, chuyên dùng để nâng, căn chỉnh và hỗ trợ lắp đặt các thiết bị có trọng lượng lớn tại những vị trí có khoảng hở thấp.
Model HHYG-50B có tải trọng nâng 50 tấn / 496 kN, hành trình 16mm, chiều cao đóng 72mm, chiều cao mở 88mm và áp suất làm việc 700 bar. Với trọng lượng khoảng 7,8kg, đây là model phù hợp khi cần lực nâng lớn nhưng vẫn yêu cầu kích có chiều cao thấp.

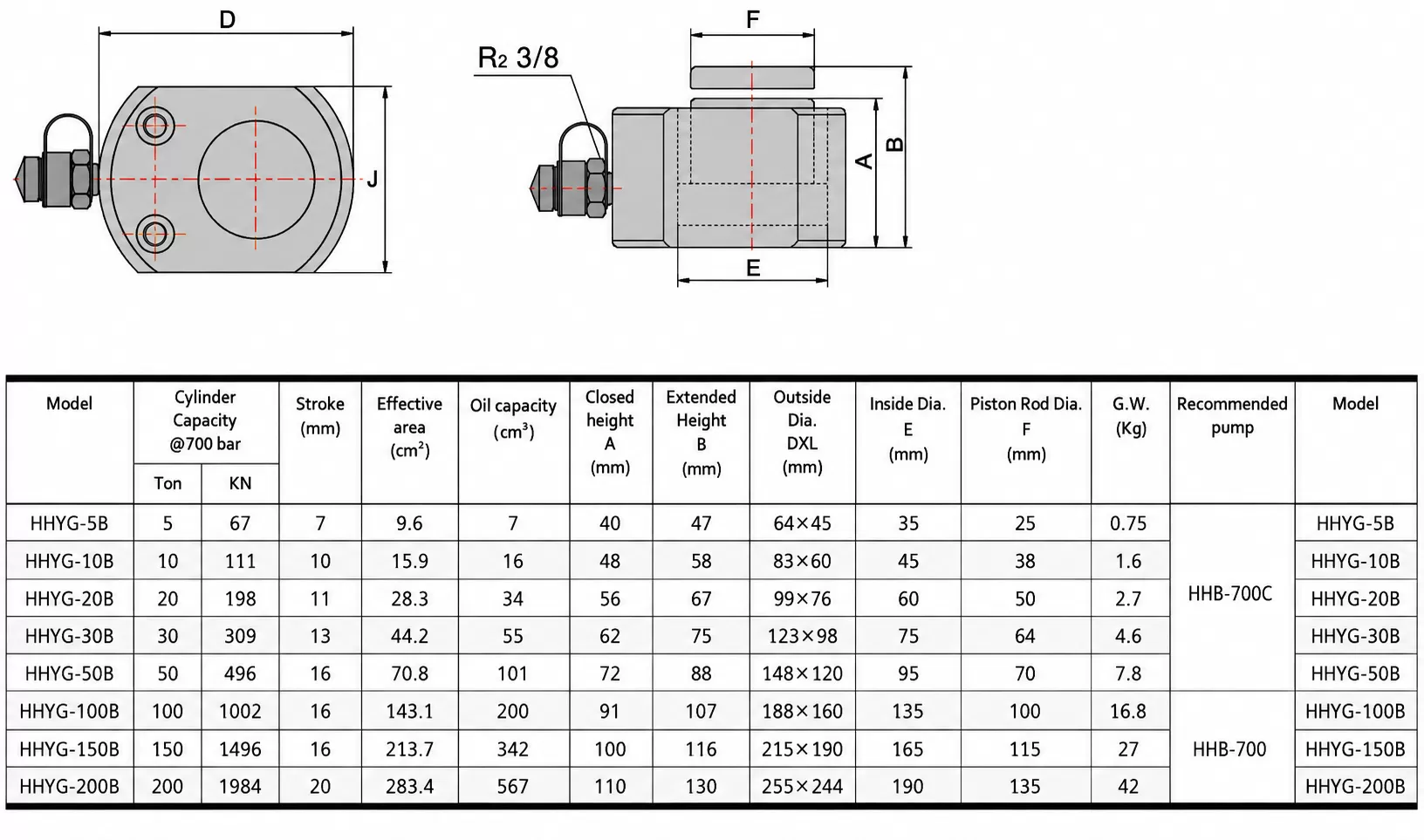

Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-50B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-50B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 50 tấn / 496 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 16 mm |
| Diện tích hiệu dụng | 70,8 cm² |
| Dung tích dầu | 101 cm³ |
| Chiều cao đóng A | 72 mm |
| Chiều cao mở B | 88 mm |
| Kích thước ngoài D × L | 148 × 120 mm |
| Đường kính trong E | 95 mm |
| Đường kính piston F | 70 mm |
| Trọng lượng | 7,8 kg |
| Bơm thủy lực khuyến nghị | HHB-700C |
Thông số được đối chiếu từ bảng kỹ thuật HHYG-B và thông tin sản phẩm HHYG-50B.
Thiết kế kích lùn, chiều cao đóng chỉ 72mm
Ưu điểm nổi bật của HHYG-50B là kết cấu thấp với chiều cao đóng chỉ 72mm. Khi piston thực hiện hết hành trình 16mm, chiều cao đạt khoảng 88mm.
Thiết kế này cho phép đặt kích vào những vị trí có khoảng sáng thấp, nơi các loại kích thủy lực thông thường khó tiếp cận. Đây là đặc điểm đặc biệt hữu ích khi nâng máy móc, căn chỉnh thiết bị hoặc hỗ trợ đưa các thiết bị di chuyển vào dưới tải.
Khả năng nâng 50 tấn tại áp suất 700 bar
TLP HHYG-50B có khả năng nâng 50 tấn, tương đương 496 kN, ở áp suất làm việc 700 bar. Diện tích tác dụng của piston đạt 70,8 cm², giúp kích tạo lực nâng lớn trong một thân kích có thiết kế thấp.
Hành trình 16mm phù hợp với đặc thù của dòng kích lùn: tập trung vào khả năng tạo lực nâng lớn trong không gian hạn chế thay vì yêu cầu hành trình dài.
Vì vậy, HHYG-50B đặc biệt thích hợp cho các công việc nâng và căn chỉnh tải nặng với độ nâng ngắn.
Kích thủy lực tác động đơn, hồi bằng lò xo
HHYG-50B thuộc dòng Single-acting Low Height Cylinder. Đây là loại kích thủy lực tác động đơn, được thiết kế để kết nối với bơm thủy lực bên ngoài.
Dòng HHYG-B sử dụng cơ cấu lò xo hồi, hỗ trợ đưa piston trở về sau khi xả áp. Kết cấu này giúp kích có thiết kế tương đối gọn và phù hợp với các công việc nâng, căn chỉnh có hành trình ngắn.
Thân thép hợp kim, piston mạ Chrome
HHYG-50B sử dụng kết cấu bằng thép hợp kim cường độ cao, đáp ứng yêu cầu làm việc với tải trọng nâng lớn. Piston được mạ Chrome nhằm tăng khả năng chống mài mòn và ăn mòn trong quá trình sử dụng.
Theo đặc điểm chung của dòng HHYG-B, thân kích được hoàn thiện bằng sơn men nung, piston có rãnh và có các lỗ lắp đặt giúp thuận tiện hơn khi cố định kích trong những ứng dụng phù hợp.
Bơm thủy lực phù hợp với HHYG-50B
Bơm thủy lực được khuyến nghị cho Kích lùn TLP HHYG-50B là HHB-700C. Bơm này phù hợp với mức áp suất làm việc 700 bar của kích.
Khi sử dụng, cần lựa chọn đồng bộ bơm – ống thủy lực – khớp nối – kích với áp suất làm việc phù hợp. Không nên sử dụng các phụ kiện không đáp ứng mức áp suất của hệ thống.
Ứng dụng của Kích lùn thủy lực TLP HHYG-50B
Với tải trọng nâng lên đến 50 tấn và chiều cao đóng chỉ 72mm, HHYG-50B có thể sử dụng trong nhiều công việc nâng hạ và bảo trì công nghiệp như:
- Nâng và căn chỉnh máy móc công nghiệp.
- Nâng thiết bị nặng tại vị trí có khe hẹp.
- Căn chỉnh và cân bằng máy trên bệ.
- Hỗ trợ lắp đặt máy móc và thiết bị.
- Nâng các kết cấu thép và bộ phận máy nặng.
- Hỗ trợ tháo lắp các cụm máy.
- Đưa con lăn hoặc thiết bị di chuyển vào dưới tải.
- Bảo trì và sửa chữa máy móc công nghiệp.
- Nâng và căn chỉnh kết cấu trong quá trình lắp đặt.
- Các công việc cần lực nâng 50 tấn nhưng không gian đặt kích hạn chế.
Dòng HHYG-B được thiết kế dạng phẳng, nhỏ gọn để làm việc trong các khu vực hạn chế về không gian.

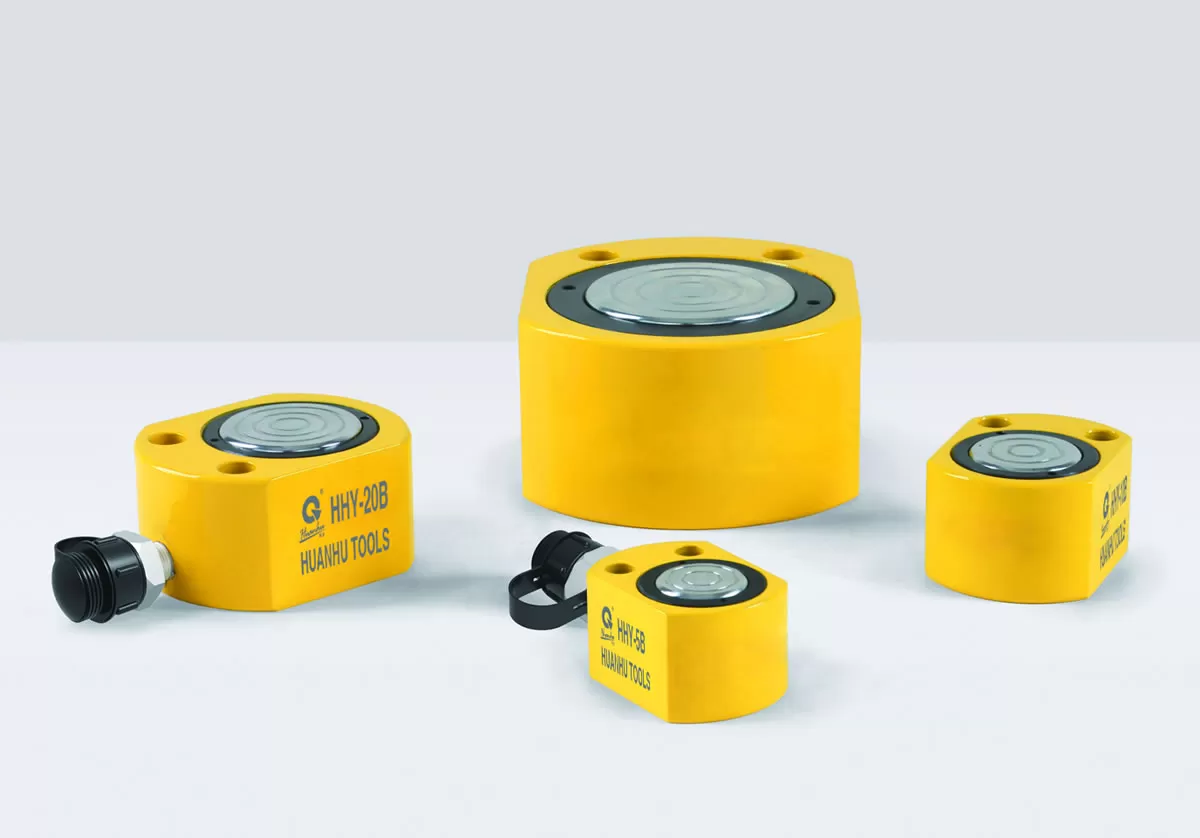

So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
HHYG-50B là model có tải trọng 50 tấn, nằm sau HHYG-30B trong nhóm kích lùn HHYG-B. Khi so với HHYG-30B, model 50B có tải trọng lớn hơn nhưng vẫn duy trì thiết kế chiều cao thấp, phù hợp với những công việc cần lực nâng cao hơn.
Ưu điểm nổi bật của HHYG-50B
- Tải trọng nâng 50 tấn / 496 kN.
- Áp suất làm việc 700 bar.
- Hành trình 16mm.
- Chiều cao đóng chỉ 72mm.
- Chiều cao mở 88mm.
- Thiết kế thấp, phù hợp không gian hạn chế.
- Diện tích hiệu dụng 70,8 cm².
- Dung tích dầu 101 cm³.
- Trọng lượng khoảng 7,8kg.
- Thân bằng thép hợp kim cường độ cao.
- Piston mạ Chrome.
- Kết cấu tác động đơn.
- Cơ cấu lò xo hồi.
- Bơm thủy lực khuyến nghị HHB-700C.
- Phù hợp với các công việc nâng và căn chỉnh tải nặng trong không gian thấp.
Mua Kích lùn thủy lực TLP HHYG-50B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-50B là lựa chọn phù hợp cho các nhu cầu nâng 50 tấn tại những vị trí có chiều cao đặt kích hạn chế. Với chiều cao đóng 72mm, hành trình 16mm, áp suất làm việc 700 bar và trọng lượng 7,8kg, sản phẩm đáp ứng tốt các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc công nghiệp.
Thienantools.vn cung cấp kích thủy lực lùn TLP HHYG-50B cùng các loại bơm và phụ kiện thủy lực phù hợp. Khách hàng có thể lựa chọn kích riêng hoặc kết hợp với bơm để tạo thành bộ kích thủy lực hoàn chỉnh.
