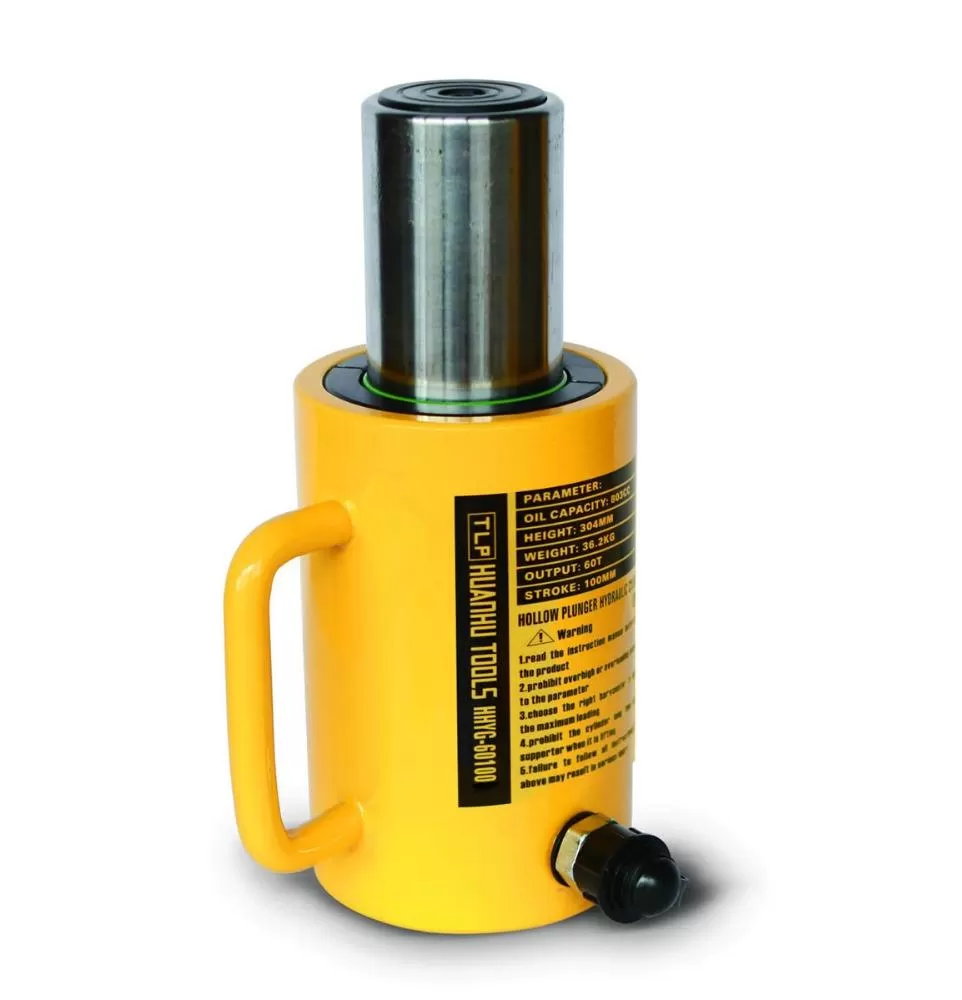

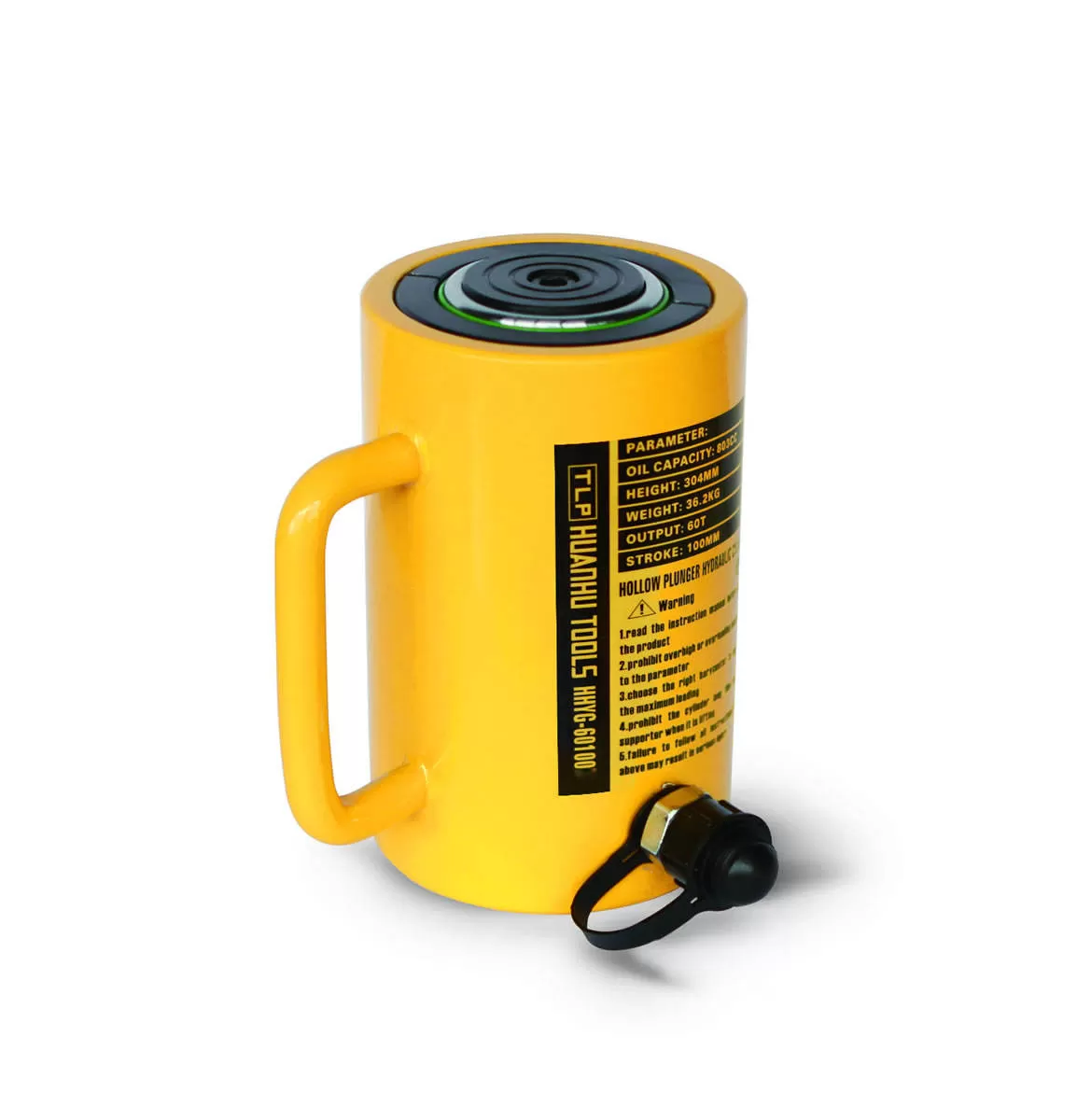

Kích thủy lực 1 chiều HHYG-80050 – Tải trọng 800 tấn, hành trình 50mm
Kích thủy lực 1 chiều HHYG-80050 là dòng kích thủy lực tải trọng siêu lớn, được thiết kế để nâng các thiết bị, máy móc và kết cấu có trọng lượng lên đến 800 tấn. Sản phẩm làm việc ở áp suất thủy lực tối đa 700 bar, hành trình piston 50mm, phù hợp với các hệ thống nâng hạ công nghiệp nặng.
Theo thông số catalogue, HHYG-80050 có diện tích hiệu dụng 1.194 cm², dung tích dầu 5.973 cm³, chiều cao khi đóng 424mm và chiều cao khi mở rộng 474mm. Các thông số này cũng được các tài liệu kỹ thuật trực tuyến xác nhận.

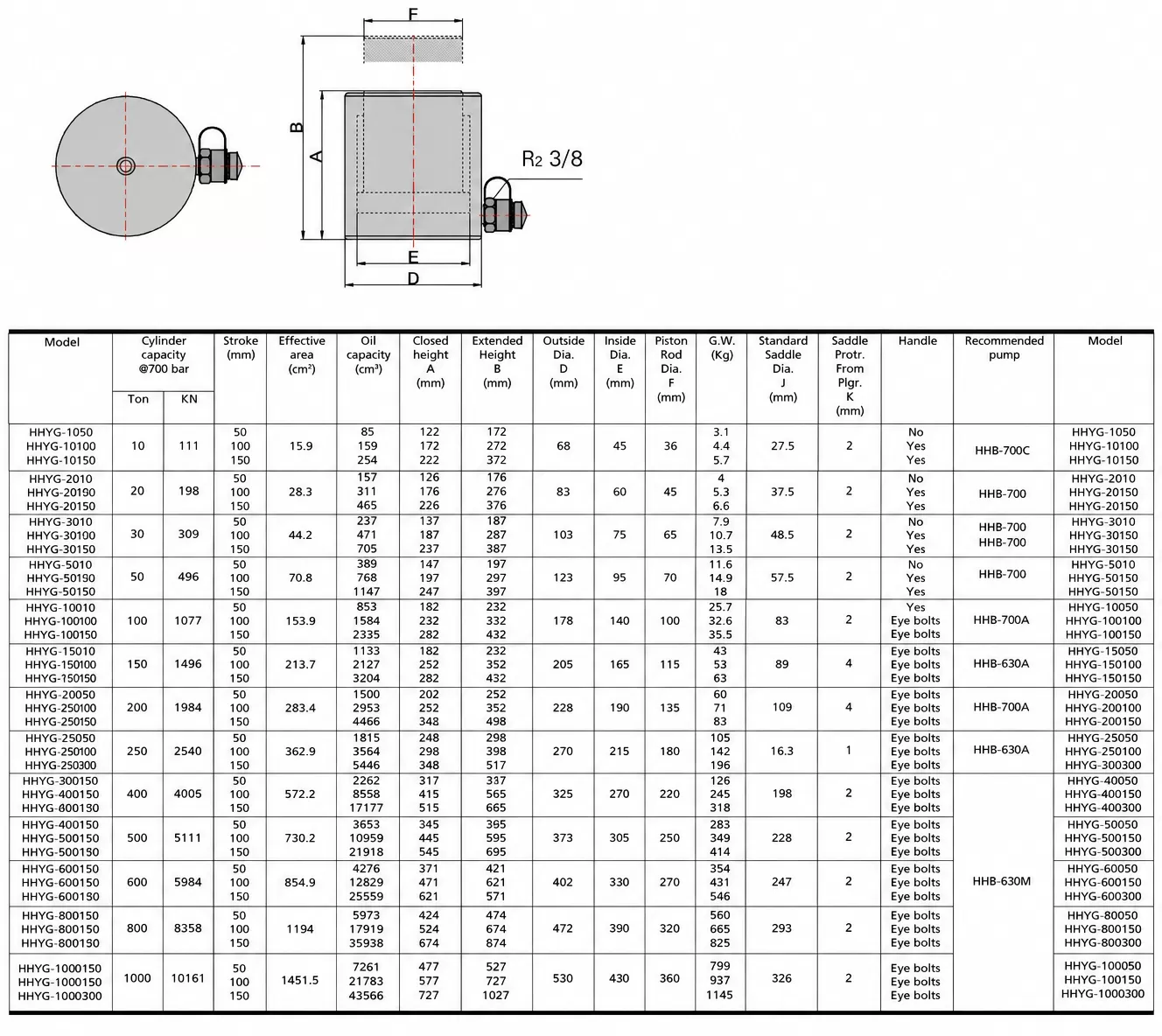

Thông số kỹ thuật kích thủy lực HHYG-80050
| Thông số | Kích thủy lực HHYG-80050 |
|---|---|
| Model | HHYG-80050 |
| Loại | Kích thủy lực 1 chiều |
| Tải trọng tại 700 bar | 800 tấn |
| Lực nâng | 8358 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 50 mm |
| Diện tích hiệu dụng | 1194 cm² |
| Dung tích dầu | 5973 cm³ |
| Chiều cao đóng A | 424 mm |
| Chiều cao mở rộng B | 474 mm |
| Đường kính ngoài D | 472 mm |
| Đường kính trong E | 390 mm |
| Đường kính piston F | 320 mm |
| Trọng lượng | 560 kg |
| Đường kính đế tiêu chuẩn J | 293 mm |
| Độ nhô đế K | 2 mm |
| Tay cầm | Eye bolts |
| Khớp nối thủy lực | R2 3/8 |
| Bơm khuyến nghị | HHB-630M |
Thông số tải trọng 800 tấn, hành trình 50mm, diện tích hiệu dụng 1194 cm², dung tích dầu 5973 cm³, chiều cao đóng 424mm và trọng lượng 560kg được thể hiện trong dữ liệu kỹ thuật của model HHYG-80050.
Đặc điểm nổi bật của kích thủy lực 800 tấn HHYG-80050
Tải trọng nâng cực lớn 800 tấn:
HHYG-80050 thuộc nhóm kích thủy lực tải trọng rất lớn, có khả năng tạo lực nâng tương đương 8.358 kN ở áp suất 700 bar. Đây là lựa chọn dành cho những công việc nâng hạ công nghiệp mà các loại kích thông thường không thể đáp ứng.
Hành trình 50mm:
Model HHYG-80050 có hành trình piston 50mm, phù hợp với các công việc cần nâng một khoảng tương đối ngắn nhưng yêu cầu lực nâng cực lớn. Trong cùng dòng HHYG-800, nhà sản xuất còn có các phiên bản hành trình 150mm và 300mm.
Diện tích hiệu dụng 1194 cm²:
Diện tích hiệu dụng lớn giúp kích tạo ra lực nâng rất cao khi kết hợp với nguồn thủy lực 700 bar. Dung tích dầu tương ứng của phiên bản hành trình 50mm là 5.973 cm³.
Thân kích chắc chắn:
HHYG-80050 có đường kính ngoài khoảng 472mm, đường kính trong 390mm và đường kính piston 320mm. Với trọng lượng khoảng 560kg, đây là thiết bị chuyên dụng cho các hệ thống nâng hạ tải trọng cực lớn.
Thiết kế kích thủy lực 1 chiều:
Model HHYG-80050 thuộc dòng xi lanh/kích thủy lực đơn tác động, sử dụng dầu thủy lực để tạo lực nâng. Thiết kế đơn giản, phù hợp khi kết hợp với bơm thủy lực cao áp trong các hệ thống nâng chuyên dụng. Tài liệu kỹ thuật của dòng HHYG cũng mô tả dòng này là loại single acting với thiết kế hồi về bằng lò xo đối với cấu hình tương ứng.
Ứng dụng của kích thủy lực 1 chiều HHYG-80050
Với khả năng nâng đến 800 tấn, HHYG-80050 được sử dụng cho các công việc nâng hạ tải trọng siêu nặng như:
- Nâng máy móc và thiết bị công nghiệp có trọng lượng lớn.
- Nâng và căn chỉnh kết cấu thép.
- Nâng dầm, cầu và các kết cấu công trình.
- Lắp đặt máy móc công nghiệp.
- Nâng bồn chứa và thiết bị công nghiệp nặng.
- Hỗ trợ thi công, bảo trì cầu đường.
- Căn chỉnh các cụm máy và kết cấu lớn.
- Nâng hạ trong các dự án công nghiệp nặng.
- Kết hợp nhiều kích trong hệ thống nâng thủy lực đồng bộ.
- Sử dụng trong các công việc bảo trì, lắp đặt và dịch chuyển thiết bị siêu nặng.
Kích 800 tấn đặc biệt phù hợp khi yêu cầu nâng không quá lớn về hành trình nhưng cần lực nâng cực cao trong khoảng không gian lắp đặt phù hợp.
Bơm thủy lực sử dụng cho HHYG-80050
HHYG-80050 cần được kết nối với bơm thủy lực cao áp 700 bar có khả năng cung cấp đủ lượng dầu cho kích.
Dữ liệu kỹ thuật của model HHYG-80050 liệt kê HHB-630M là bơm khuyến nghị.
Khi lựa chọn bơm cho kích 800 tấn, cần kiểm tra:
- Áp suất làm việc tối đa của bơm.
- Dung tích bình dầu.
- Lưu lượng dầu.
- Số lượng kích sử dụng.
- Chuẩn khớp nối.
- Đường kính và chiều dài ống thủy lực.
- Yêu cầu nâng đồng bộ nếu sử dụng nhiều kích.
Với dung tích dầu 5.973 cm³ và hành trình 50mm, cần lựa chọn bơm có dung tích dầu hữu dụng phù hợp để đảm bảo piston đạt đủ hành trình thiết kế.

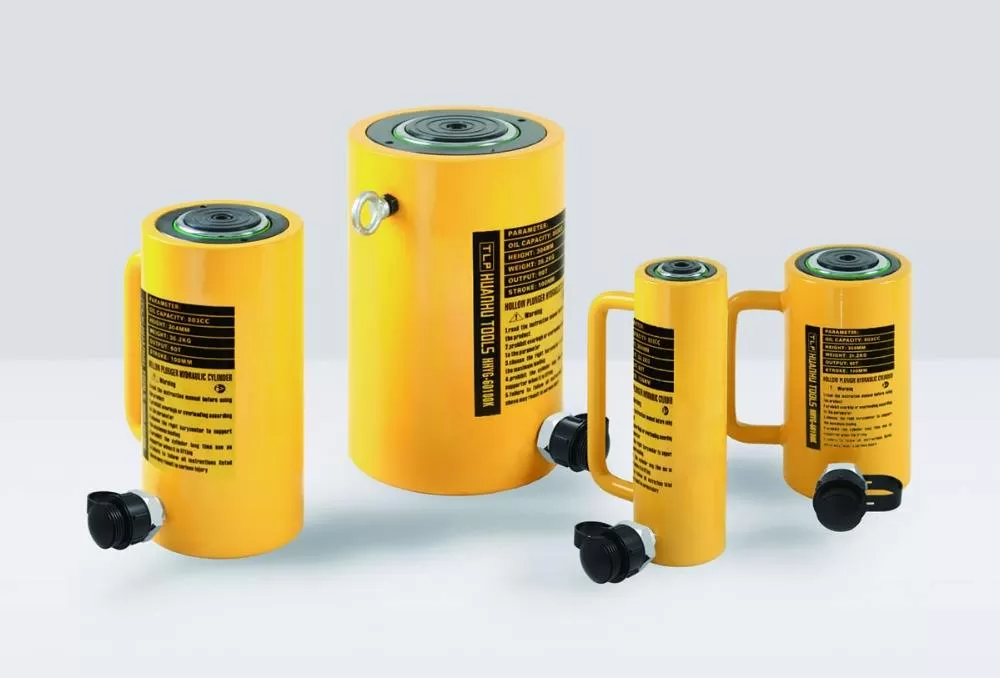

So sánh các phiên bản kích thủy lực HHYG-800
Dòng HHYG-800 có nhiều lựa chọn hành trình, giúp người dùng lựa chọn theo nhu cầu nâng thực tế:
| Model | Tải trọng | Hành trình | Diện tích hiệu dụng | Dung tích dầu | Chiều cao đóng | Trọng lượng |
|---|---|---|---|---|---|---|
| HHYG-80050 | 800 tấn | 50 mm | 1194 cm² | 5973 cm³ | 424 mm | 560 kg |
| HHYG-800150 | 800 tấn | 150 mm | 1194 cm² | 17919 cm³ | 524 mm | 665 kg |
| HHYG-800300 | 800 tấn | 300 mm | 1194 cm² | 35838 cm³ | 674 mm | 825 kg |
Các phiên bản HHYG-80050, HHYG-800150 và HHYG-800300 cùng có tải trọng danh định 800 tấn, trong khi hành trình lần lượt là 50, 150 và 300mm.
Nếu công việc chỉ cần nâng khoảng 50mm, HHYG-80050 có ưu điểm là chiều cao đóng thấp hơn và trọng lượng nhỏ hơn so với các phiên bản hành trình dài hơn.
Ưu điểm của kích thủy lực 1 chiều HHYG-80050
HHYG-80050 phù hợp với các đơn vị cần một thiết bị nâng thủy lực tải trọng cực lớn trong phạm vi hành trình 50mm.
Một số ưu điểm nổi bật:
- Tải trọng nâng lên đến 800 tấn.
- Áp suất làm việc 700 bar.
- Hành trình piston 50mm.
- Diện tích hiệu dụng 1194 cm².
- Dung tích dầu 5973 cm³.
- Đường kính piston 320mm.
- Chiều cao đóng chỉ khoảng 424mm.
- Trọng lượng khoảng 560kg.
- Thiết kế phù hợp cho hệ thống nâng thủy lực công nghiệp nặng.
- Có thể kết hợp với bơm thủy lực cao áp HHB-630M.
Mua kích thủy lực 1 chiều HHYG-80050 tại Thienantools.vn
Thienantools.vn cung cấp các dòng kích thủy lực, bơm thủy lực và thiết bị nâng hạ phục vụ ngành cơ khí, xây dựng, lắp đặt máy móc và công nghiệp nặng.
Khi lựa chọn kích thủy lực 1 chiều HHYG-80050, khách hàng cần xác định chính xác tải trọng cần nâng, khoảng nâng, vị trí đặt kích và loại bơm thủy lực sử dụng. Đối với tải trọng lên đến 800 tấn, việc lựa chọn đồng bộ kích, bơm, ống dẫn, khớp nối và các phụ kiện liên quan là rất quan trọng.
Thienantools.vn có thể tư vấn lựa chọn kích thủy lực 800 tấn, bơm thủy lực 700 bar và phụ kiện phù hợp với từng hệ thống nâng hạ.
