Kích thuỷ lực vòng hãm TLP HHYG-200150LS
Kích thuỷ lực vòng hãm TLP HHYG-200150LS là model kích thủy lực công nghiệp có tải trọng nâng tối đa 200 tấn, làm việc ở áp suất 700 bar và sở hữu hành trình 150 mm. Sản phẩm được thiết kế với vòng hãm cơ khí, phù hợp cho các công việc nâng, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp tải trọng lớn.
HHYG-200150LS thuộc dòng Kích thuỷ lực vòng hãm TLP HHYG, có kết cấu chắc chắn, diện tích hiệu dụng 283,4 cm², dung tích dầu 4.408 cm³ và được khuyến nghị sử dụng với bơm thủy lực HBB-630A.
Thông số kỹ thuật Kích thuỷ lực vòng hãm TLP HHYG-200150LS
| Thông số | HHYG-200150LS |
|---|---|
| Model | HHYG-200150LS |
| Tải trọng tại 700 bar | 200 tấn / 1.984 kN |
| Hành trình | 150 mm |
| Diện tích hiệu dụng | 283,4 cm² |
| Dung tích dầu | 4.408 cm³ |

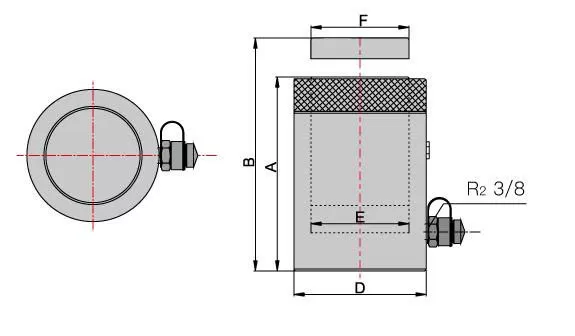

| Chiều cao đóng A | 343 mm |
| Chiều cao mở B | 493 mm |
| Đường kính ngoài D | 238 mm |
| Đường kính trong E | 190 mm |
| Đường kính ty piston F | 190 mm |
| Chiều cao vòng hãm | 50 mm |
| Trọng lượng | 113,5 kg |
| Tay xách | Bu lông mắt (Eye bolts) |
| Áp suất tối đa | 700 bar |
| Bơm thủy lực khuyến nghị | HBB-630A |
Đặc điểm Kích thuỷ lực vòng hãm TLP HHYG-200150LS
Khả năng nâng tải 200 tấn
HHYG-200150LS có khả năng nâng tải tối đa 200 tấn, tương đương 1.984 kN tại áp suất 700 bar. Đây là mức tải phù hợp cho các công việc nâng hạ máy móc, thiết bị và kết cấu có trọng lượng lớn trong môi trường công nghiệp.
Hành trình piston 150 mm
Model có hành trình 150 mm, đáp ứng các công việc cần nâng tải với khoảng dịch chuyển tương đối lớn. So với HHYG-20050LS và HHYG-200100LS, model này có hành trình dài nhất trong nhóm kích 200 tấn.
Vòng hãm cơ khí hỗ trợ giữ tải
Kích được trang bị vòng hãm cơ khí, giúp hỗ trợ duy trì vị trí của tải sau khi piston được nâng đến độ cao cần thiết. Đây là đặc điểm hữu ích trong các công việc cần giữ tải trong quá trình lắp đặt, căn chỉnh hoặc bảo trì.
Kết cấu chắc chắn cho tải trọng lớn
HHYG-200150LS có đường kính ngoài 238 mm, đường kính trong 190 mm và đường kính ty piston 190 mm. Với trọng lượng khoảng 113,5 kg, sản phẩm được thiết kế cho các ứng dụng nâng tải lớn trong môi trường công nghiệp.
Sử dụng áp suất tối đa 700 bar
Kích hoạt động với áp suất thủy lực tối đa 700 bar, phù hợp với các hệ thống bơm thủy lực áp suất cao. Bơm được khuyến nghị cho HHYG-200150LS là HBB-630A.
Ứng dụng Kích thuỷ lực vòng hãm TLP HHYG-200150LS
Với tải trọng 200 tấn và hành trình 150 mm, sản phẩm phù hợp với nhiều ứng dụng nâng hạ công nghiệp như:
- Nâng máy móc và thiết bị công nghiệp tải trọng lớn.
- Nâng và căn chỉnh kết cấu thép.
- Lắp đặt các cụm máy và thiết bị nặng.
- Tháo lắp máy móc trong quá trình bảo trì.
- Căn chỉnh vị trí máy và thiết bị.
- Hỗ trợ sửa chữa, bảo dưỡng thiết bị công nghiệp.
- Ứng dụng trong cơ khí chế tạo và lắp đặt.
- Nâng các kết cấu có tải trọng lớn.
- Các công việc yêu cầu lực nâng 200 tấn và hành trình 150 mm.
Ưu điểm của Kích thuỷ lực vòng hãm TLP HHYG-200150LS
- Tải trọng nâng tối đa 200 tấn.
- Áp suất thủy lực tối đa 700 bar.
- Hành trình piston 150 mm.
- Trang bị vòng hãm cơ khí hỗ trợ giữ tải.
- Diện tích hiệu dụng 283,4 cm².
- Dung tích dầu 4.408 cm³.
- Kết cấu chắc chắn dành cho các ứng dụng tải trọng lớn.
- Trang bị bu lông mắt (Eye bolts).
- Có thể sử dụng với bơm thủy lực áp suất cao HBB-630A.
- Phù hợp cho nâng hạ, căn chỉnh, lắp đặt và bảo trì thiết bị công nghiệp.

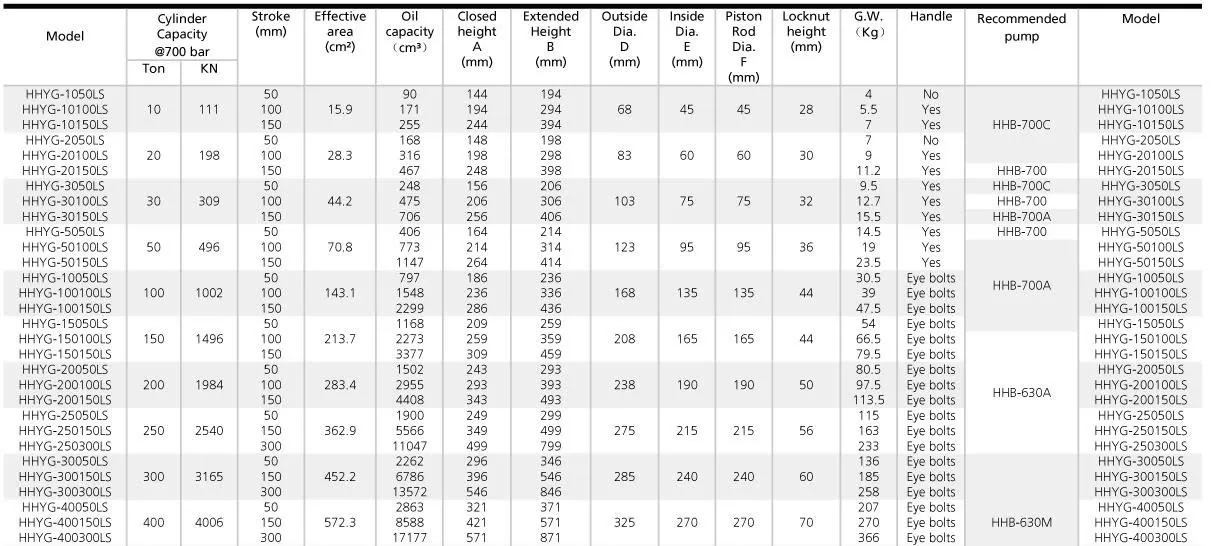

Các model Kích thuỷ lực vòng hãm TLP HHYG 200 tấn
Dòng Kích thuỷ lực vòng hãm TLP HHYG cung cấp 3 model với tải trọng 200 tấn và các hành trình khác nhau:
| Model | Tải trọng | Hành trình | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|
| HHYG-20050LS | 200 tấn | 50 mm | 1.502 cm³ | 86 kg |
| HHYG-200100LS | 200 tấn | 100 mm | 2.955 cm³ | 97,5 kg |
| HHYG-200150LS | 200 tấn | 150 mm | 4.408 cm³ | 113,5 kg |
HHYG-200150LS là model có hành trình 150 mm, phù hợp với những ứng dụng cần khoảng nâng lớn hơn trong khi vẫn duy trì khả năng nâng tối đa 200 tấn.
Hướng dẫn sử dụng Kích thuỷ lực HHYG-200150LS
Trước khi vận hành, cần kiểm tra tình trạng kích, bơm thủy lực, ống dẫn dầu và các đầu nối. Đặt kích trên bề mặt chắc chắn, ổn định và có khả năng chịu tải phù hợp.
Kết nối HHYG-200150LS với bơm thủy lực áp suất cao phù hợp. Khi nâng tải, vận hành bơm từ từ và theo dõi sự ổn định của tải trong suốt quá trình.
Khi tải đạt đến vị trí mong muốn, sử dụng vòng hãm cơ khí theo đúng quy trình để hỗ trợ giữ tải. Không sử dụng kích vượt quá tải trọng định mức 200 tấn.
Trong quá trình làm việc, cần tuân thủ các yêu cầu an toàn nâng hạ. Không đứng hoặc làm việc bên dưới tải nếu tải chưa được cố định bằng phương án an toàn phù hợp.
Mua Kích thuỷ lực vòng hãm TLP HHYG-200150LS tại ThienanTools.vn
ThienanTools.vn cung cấp Kích thuỷ lực vòng hãm TLP HHYG-200150LS phục vụ các nhu cầu nâng hạ, căn chỉnh, lắp đặt và bảo trì máy móc, thiết bị công nghiệp.
Với tải trọng 200 tấn, hành trình 150 mm, áp suất tối đa 700 bar và thiết kế vòng hãm cơ khí, HHYG-200150LS phù hợp cho những ứng dụng yêu cầu lực nâng rất lớn kết hợp với hành trình dài.
Liên hệ ThienanTools.vn để được tư vấn lựa chọn kích thủy lực, bơm thủy lực và cấu hình phù hợp với yêu cầu sử dụng thực tế.
