Máy cắt uốn đột CH-70-DYB-63F1 chất lượng vượt trội

Máy cắt uốn đột CH-70-DYB-63F1 là bộ thiết bị gia công kim loại thủy lực chuyên dụng, kết hợp đầu đột thủy lực CH-70 với bơm điện thủy lực DYB-63F1. Bộ thiết bị tạo lực đột mạnh đến 35 tấn, sử dụng nguồn thủy lực áp suất tối đa 700 bar, đáp ứng tốt các nhu cầu đột lỗ trên đồng, nhôm, thép mềm và nhiều vật liệu kim loại khác.

Trong đó, CH-70 là bộ phận trực tiếp thực hiện quá trình đột, còn DYB-63F1 là bộ nguồn thủy lực cung cấp áp suất dầu cho đầu đột. Sự kết hợp này giúp quá trình gia công diễn ra nhanh, giảm sức lao động và phù hợp với môi trường xưởng cơ khí, điện công nghiệp và sản xuất kết cấu kim loại.

Bộ CH-70-DYB-63F1 đặc biệt phù hợp với các công việc gia công tủ điện, thanh cái đồng – nhôm, thang máng cáp, thép tấm, thép góc và các chi tiết kim loại cần đột lỗ chính xác.

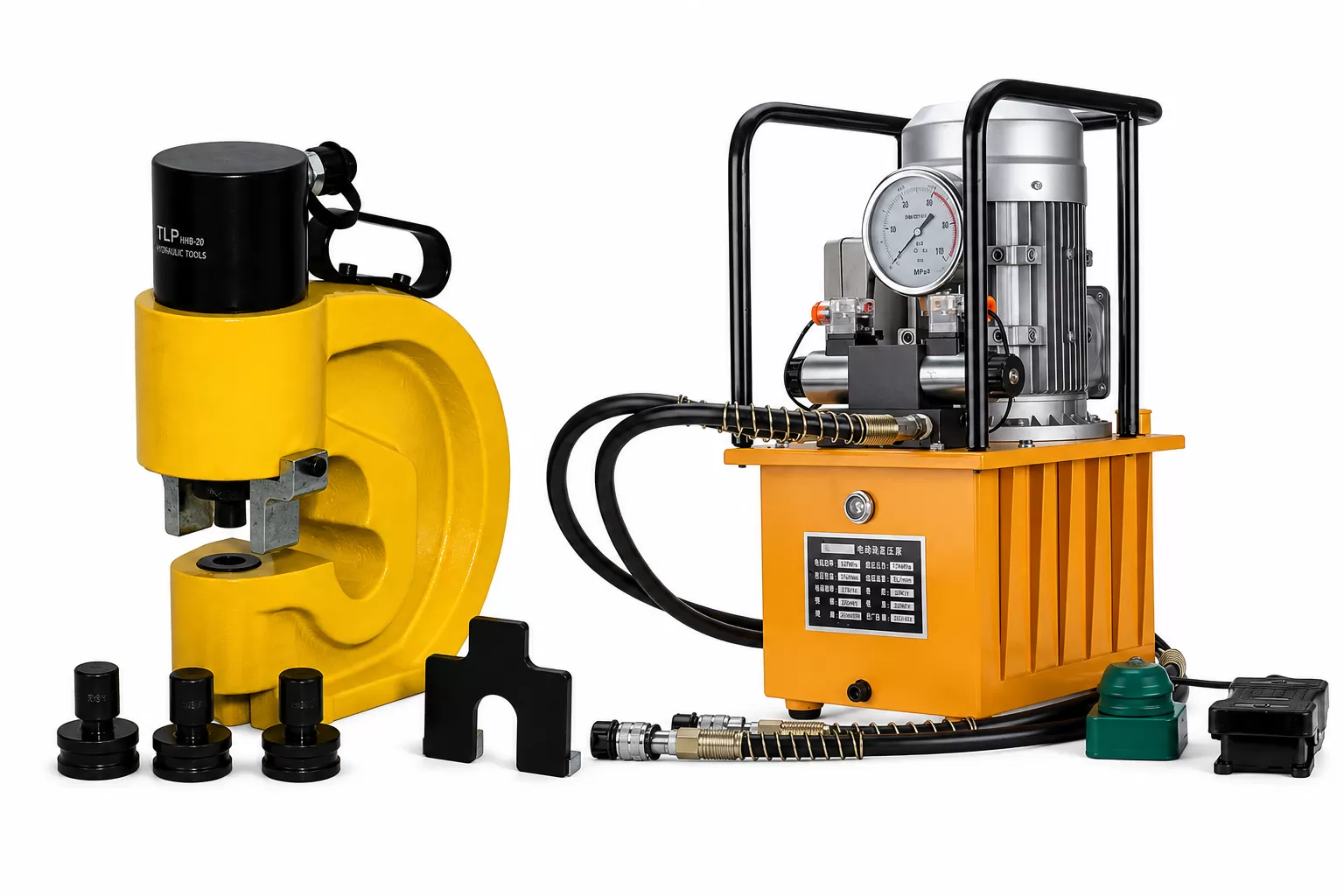

Cấu tạo máy cắt uốn đột CH-70-DYB-63F1

Bộ sản phẩm gồm hai thành phần chính:

Đầu đột thủy lực CH-70: trực tiếp tạo lực đột lên vật liệu. CH-70 có lực đột khoảng 35 tấn, thiết kế dạng chữ C và họng đột giúp đưa vật liệu vào vị trí gia công thuận tiện.

Bơm điện thủy lực DYB-63F1: cung cấp dầu thủy lực áp suất cao cho đầu đột CH-70. DYB-63F1 được thiết kế để sử dụng cho các dụng cụ thủy lực một chiều như đầu đột, đầu cắt, đầu ép, kích thủy lực, máy uốn và nhiều thiết bị thủy lực khác.

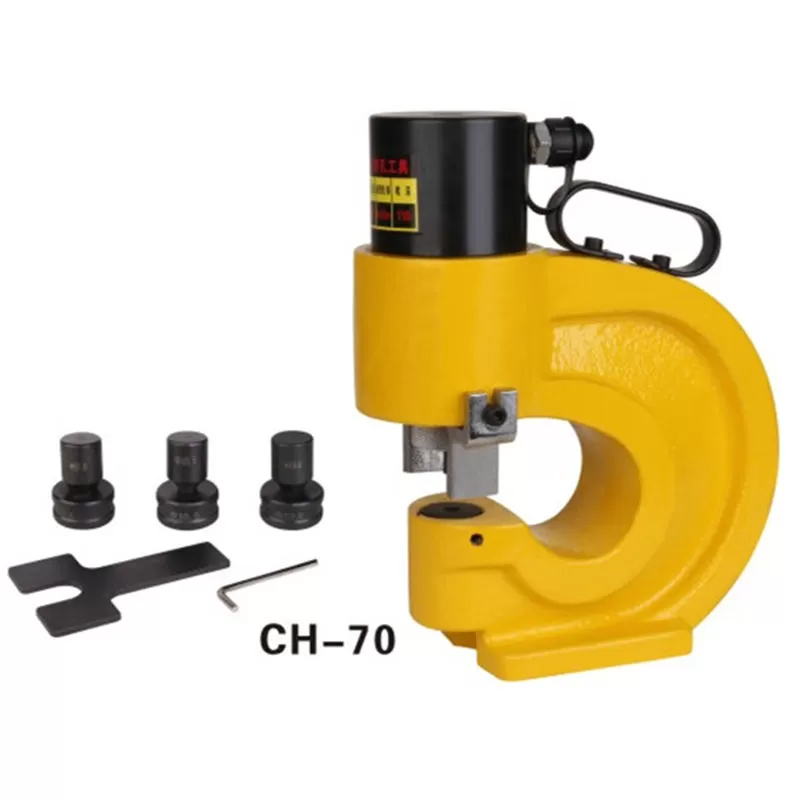

Đầu đột thủy lực CH-70 mạnh mẽ, lực đột 35 tấn

CH-70 là đầu đột thủy lực chuyên dụng cho các công việc tạo lỗ trên vật liệu kim loại. Với lực đột lên đến 35 tấn, đầu đột có khả năng tạo lực lớn mà không cần người vận hành dùng sức trực tiếp.

Theo các thông số được công bố, CH-70 có chiều sâu họng đột khoảng 80 mm, phù hợp để gia công các loại vật liệu có kích thước nằm trong phạm vi làm việc của đầu đột. Khả năng đột tham khảo gồm đồng và nhôm dày đến 12 mm, thép mềm dày đến 10 mm.

Thiết kế đầu đột dạng chữ C tạo khoảng không gian thao tác thuận tiện, giúp đưa tấm kim loại hoặc thanh vật liệu vào khu vực đột dễ dàng hơn.

Bơm điện thủy lực DYB-63F1 áp suất 700 bar

DYB-63F1 là bơm điện thủy lực được sử dụng làm nguồn thủy lực cho đầu đột CH-70. Bơm có khả năng làm việc với áp suất dầu tối đa 700 bar (70 MPa / 10.000 psi).

DYB-63F1 sử dụng động cơ điện công suất 0,75 kW, điện áp phổ biến 220V/50Hz, dung tích bình dầu khoảng 7 lít và trọng lượng khoảng 22 kg. Bơm có lưu lượng khoảng 5 lít/phút ở áp suất thấp và khoảng 0,7 lít/phút ở áp suất cao, đáp ứng tốt nhu cầu cấp dầu cho các dụng cụ thủy lực một chiều.

Bơm được trang bị đồng hồ theo dõi áp suất và hệ thống ngắt áp khi vượt quá giới hạn cho phép, giúp kiểm soát áp suất trong quá trình vận hành.

Thông số kỹ thuật đầu đột thủy lực CH-70

Các thông số trên là thông số tham khảo của dòng CH-70 phổ biến; kích thước họng hoặc bộ khuôn có thể thay đổi tùy phiên bản sản phẩm thực tế.

Thông số kỹ thuật bơm điện thủy lực DYB-63F1

DYB-63F1 được giới thiệu là nguồn thủy lực chuyên dùng cho các dụng cụ thủy lực một chiều và máy đột lỗ thủy lực, với áp suất tối đa 700 bar.

Khả năng đột của máy CH-70-DYB-63F1

Với sự kết hợp giữa đầu đột CH-70 35 tấn và bơm DYB-63F1 700 bar, bộ thiết bị đáp ứng tốt nhiều nhu cầu đột lỗ trong cơ khí và điện công nghiệp.

Một số ứng dụng tiêu biểu:

• Đột lỗ thanh cái đồng.
• Đột lỗ thanh nhôm.
• Đột lỗ thép mềm.
• Gia công tủ điện.
• Gia công thang máng cáp.
• Gia công thanh cái điện.
• Gia công thép góc.
• Gia công kết cấu kim loại.
• Gia công các chi tiết cơ khí.
• Thi công và lắp đặt hệ thống điện công nghiệp.

CH-70 được công bố có khả năng đột đồng, nhôm dày đến khoảng 12 mm và thép mềm dày đến khoảng 10 mm, tùy điều kiện vật liệu và khuôn sử dụng.

Ưu điểm của máy cắt uốn đột CH-70-DYB-63F1

Lực đột mạnh đến 35 tấn

Đầu đột CH-70 tạo lực lớn, giúp đột lỗ nhanh chóng trên nhiều loại vật liệu kim loại mà không cần dùng lực thủ công.

Bơm điện áp suất cao 700 bar

DYB-63F1 cung cấp áp suất thủy lực tối đa 700 bar, đáp ứng yêu cầu vận hành của đầu đột CH-70 và nhiều dụng cụ thủy lực một chiều khác.

Động cơ 0,75 kW

Động cơ điện 0,75 kW giúp bơm hoạt động ổn định, cung cấp nguồn thủy lực phù hợp cho các công việc đột lỗ liên tục.

Dung tích bình dầu 7 lít

Bình dầu dung tích khoảng 7 lít giúp bơm có nguồn dầu thủy lực phù hợp cho quá trình vận hành với các dụng cụ thủy lực kết nối bên ngoài.

Có đồng hồ theo dõi áp suất

Người vận hành có thể theo dõi áp suất trên đồng hồ trong quá trình làm việc, đồng thời hệ thống có chức năng ngắt áp khi vượt quá giới hạn cho phép.

Giảm sức lao động

Thay vì sử dụng bơm tay để tạo áp lực, DYB-63F1 sử dụng động cơ điện để cấp dầu thủy lực, giúp giảm công sức và tăng tốc độ thao tác.

Ứng dụng thực tế của CH-70-DYB-63F1

Gia công tủ điện

Bộ đột thủy lực thích hợp tạo các lỗ trên vỏ tủ, tấm kim loại và các chi tiết phục vụ lắp đặt thiết bị điện.

Gia công thanh cái đồng và nhôm

CH-70 có thể sử dụng để đột lỗ trên thanh cái đồng, nhôm với độ dày phù hợp, phục vụ chế tạo và lắp đặt hệ thống điện.

Gia công cơ khí

Thiết bị phù hợp cho các xưởng cơ khí cần tạo lỗ trên thép tấm, thép góc và các chi tiết kim loại.

Thi công thang máng cáp

Khả năng đột thủy lực giúp tạo lỗ nhanh trên các chi tiết kim loại trong quá trình sản xuất và lắp đặt hệ thống thang máng cáp.

Hướng dẫn sử dụng cơ bản CH-70-DYB-63F1

Trước khi vận hành, kiểm tra lượng dầu thủy lực trong bình DYB-63F1, đường ống, đầu nối và tình trạng đầu đột CH-70.

Kết nối đầu đột CH-70 với bơm DYB-63F1 bằng ống thủy lực cao áp và đầu nối tương thích.

Lựa chọn khuôn có kích thước phù hợp với đường kính lỗ cần đột. Đặt vật liệu vào đúng vị trí trong họng đột.

Khởi động bơm và cấp áp suất thủy lực cho đầu CH-70. Khi áp suất tăng, piston của đầu đột tạo lực lên khuôn để thực hiện quá trình đột.

Sau khi đột xong, thực hiện xả áp và đưa đầu đột về vị trí ban đầu trước khi lấy vật liệu ra.

Lưu ý khi sử dụng máy đột thủy lực CH-70

Không vận hành hệ thống vượt quá áp suất tối đa cho phép của bơm và đầu đột.

Luôn lựa chọn khuôn phù hợp với vật liệu và kích thước lỗ cần gia công.

Kiểm tra ống dầu, đầu nối và khuôn trước khi sử dụng. Không vận hành thiết bị nếu phát hiện dấu hiệu rò rỉ dầu hoặc hư hỏng.

Không đưa tay vào khu vực đột khi hệ thống đang tạo áp lực.

Sử dụng dầu thủy lực phù hợp và kiểm tra, bảo dưỡng bơm định kỳ để duy trì hiệu suất làm việc.

Mua máy cắt uốn đột CH-70-DYB-63F1 tại Thienantools.vn

Máy cắt uốn đột CH-70-DYB-63F1 là lựa chọn phù hợp cho các đơn vị cần gia công lỗ trên kim loại bằng phương pháp thủy lực, đặc biệt trong lĩnh vực điện công nghiệp, cơ khí chế tạo và sản xuất kết cấu.

Điểm quan trọng của bộ sản phẩm là sự kết hợp giữa đầu đột thủy lực CH-70 35 tấn và bơm điện thủy lực DYB-63F1 700 bar. Hai thiết bị phối hợp tạo thành một hệ thống đột thủy lực mạnh mẽ, giảm sức lao động và nâng cao hiệu quả gia công.

Thienantools.vn cung cấp các dòng dụng cụ và thiết bị thủy lực phục vụ sản xuất, thi công và gia công cơ khí. Khách hàng có thể liên hệ để được tư vấn bộ đầu đột, bơm thủy lực và khuôn đột phù hợp với nhu cầu sử dụng thực tế.
