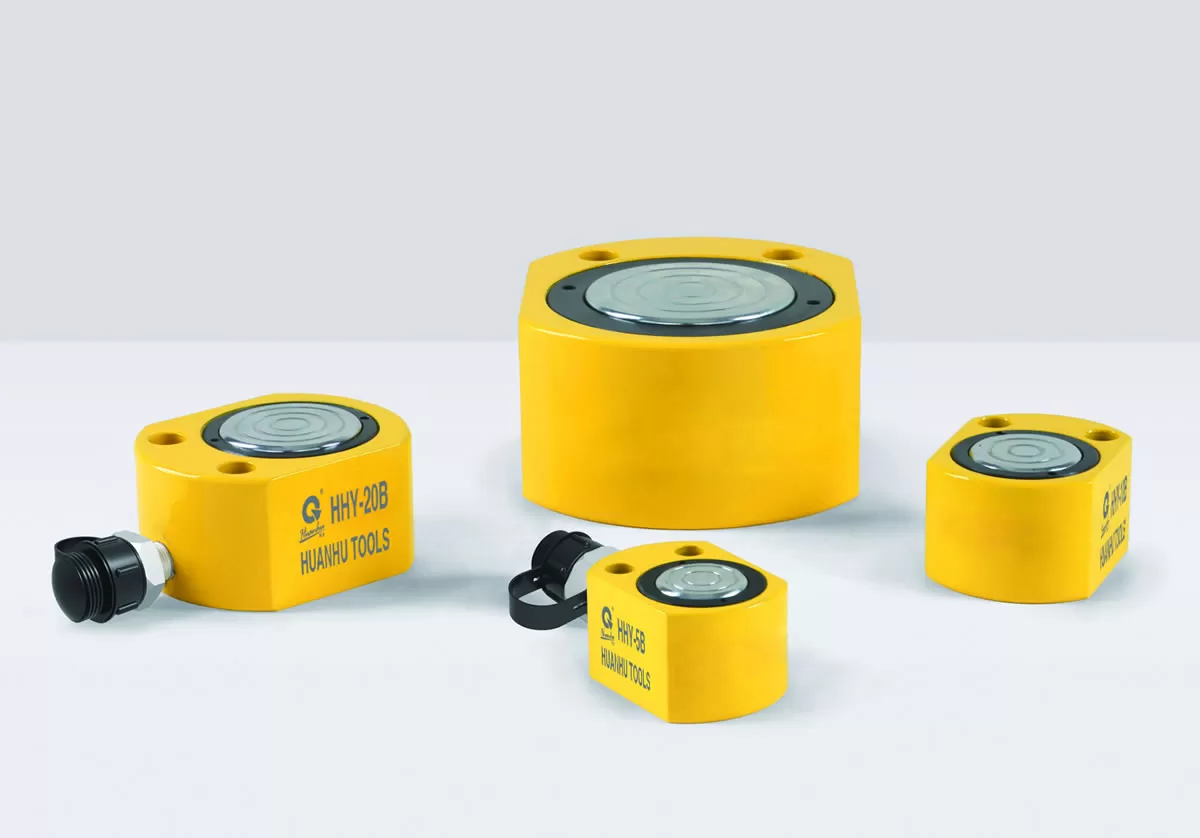

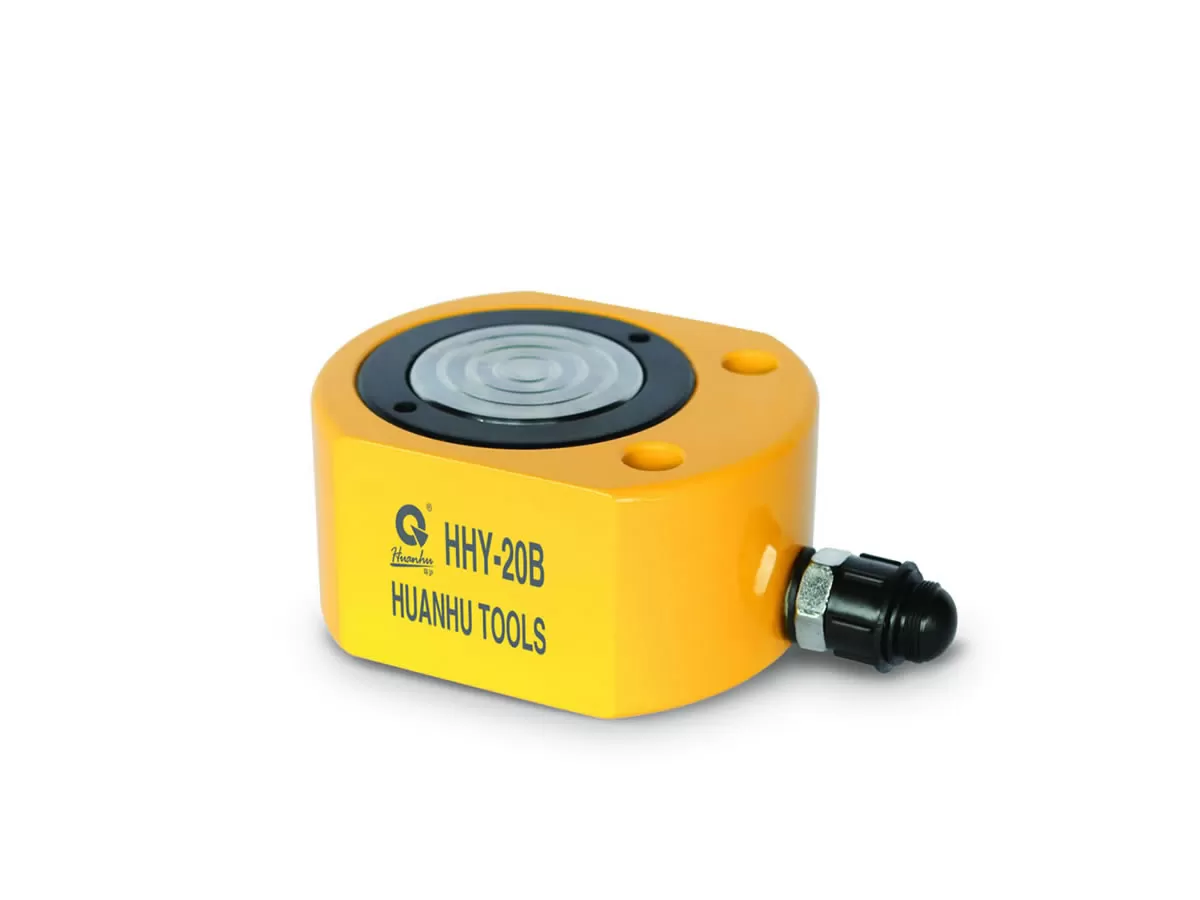

Kích lùn thủy lực TLP HHYG-10B – 10 tấn, hành trình 10mm
Kích lùn thủy lực TLP HHYG-10B là dòng kích thủy lực 1 chiều thiết kế thấp, nhỏ gọn, chuyên dùng để nâng các vật nặng tại những vị trí có khe hẹp hoặc khoảng sáng thấp. Model HHYG-10B có tải trọng nâng 10 tấn, hành trình 10mm, chiều cao đóng chỉ 48mm và áp suất làm việc 700 bar.
Với kích thước nhỏ nhưng lực nâng lớn, HHYG-10B phù hợp cho công việc nâng máy móc, căn chỉnh thiết bị, lắp đặt máy công nghiệp, đưa con lăn vào dưới vật nặng và nhiều ứng dụng bảo trì cơ khí.

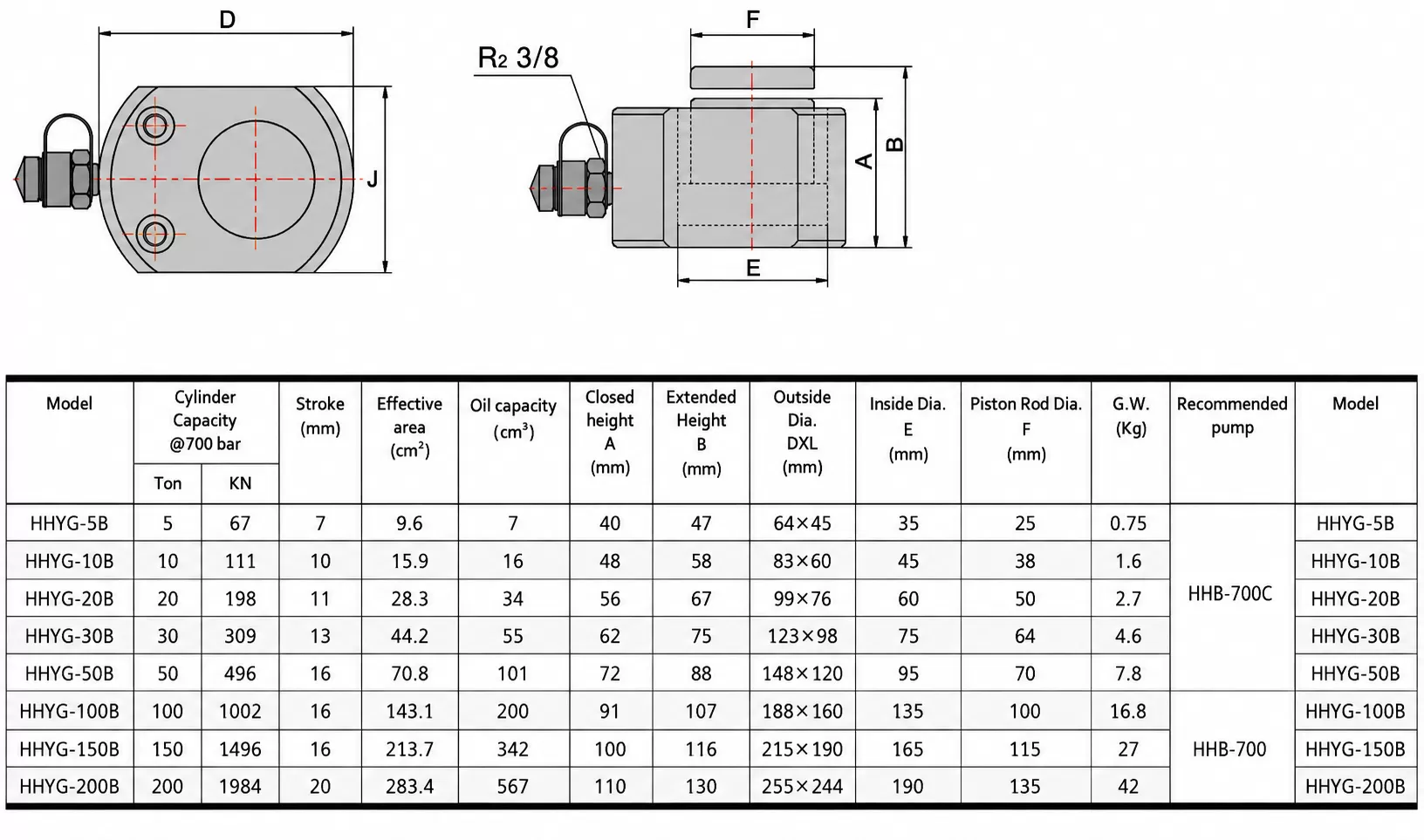

Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-10B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-10B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 10 tấn / 111 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 10 mm |
| Diện tích hiệu dụng | 15,9 cm² |
| Dung tích dầu | 16 cm³ |
| Chiều cao đóng A | 48 mm |
| Chiều cao mở B | 58 mm |
| Kích thước ngoài D × L | 83 × 60 mm |
| Đường kính trong E | 45 mm |
| Đường kính piston F | 38 mm |
| Trọng lượng | 1,6 kg |
| Bơm thủy lực khuyến nghị | HHB-700C |
Các thông số trên được đối chiếu từ bảng thông số HHYG-B và nguồn phân phối sản phẩm HHYG-10B.
Thiết kế siêu thấp, phù hợp vị trí hẹp
Điểm nổi bật nhất của HHYG-10B là chiều cao đóng chỉ 48mm. Nhờ thiết kế dạng thấp và thân kích tương đối nhỏ gọn, sản phẩm có thể đưa vào những vị trí mà các loại kích thủy lực thông thường khó tiếp cận.
Đây là lựa chọn phù hợp khi cần tạo một khoảng nâng nhỏ để căn chỉnh máy móc, đưa con lăn hoặc thiết bị di chuyển vào bên dưới tải.
Khả năng nâng 10 tấn tại áp suất 700 bar
HHYG-10B có khả năng tạo lực nâng 10 tấn, tương đương 111 kN, với diện tích piston hiệu dụng 15,9 cm² tại áp suất làm việc 700 bar. Hành trình piston 10mm phù hợp với các công việc cần nâng hoặc căn chỉnh trong phạm vi ngắn.
Với dung tích dầu chỉ 16 cm³, kích không cần lượng dầu lớn để hoàn thành một chu kỳ nâng, thuận tiện khi kết hợp với các bơm thủy lực nhỏ.
Kích thủy lực 1 chiều, thiết kế hồi bằng lò xo
HHYG-10B thuộc dòng Single-acting Low Height Cylinders của TLP. Nhà sản xuất mô tả dòng sản phẩm này sử dụng kết cấu tác động đơn và spring return, tức piston hồi bằng lò xo sau khi xả áp.
Thiết kế này giúp kết cấu kích đơn giản, phù hợp với các công việc nâng, ép hoặc căn chỉnh tải trong phạm vi hành trình ngắn.

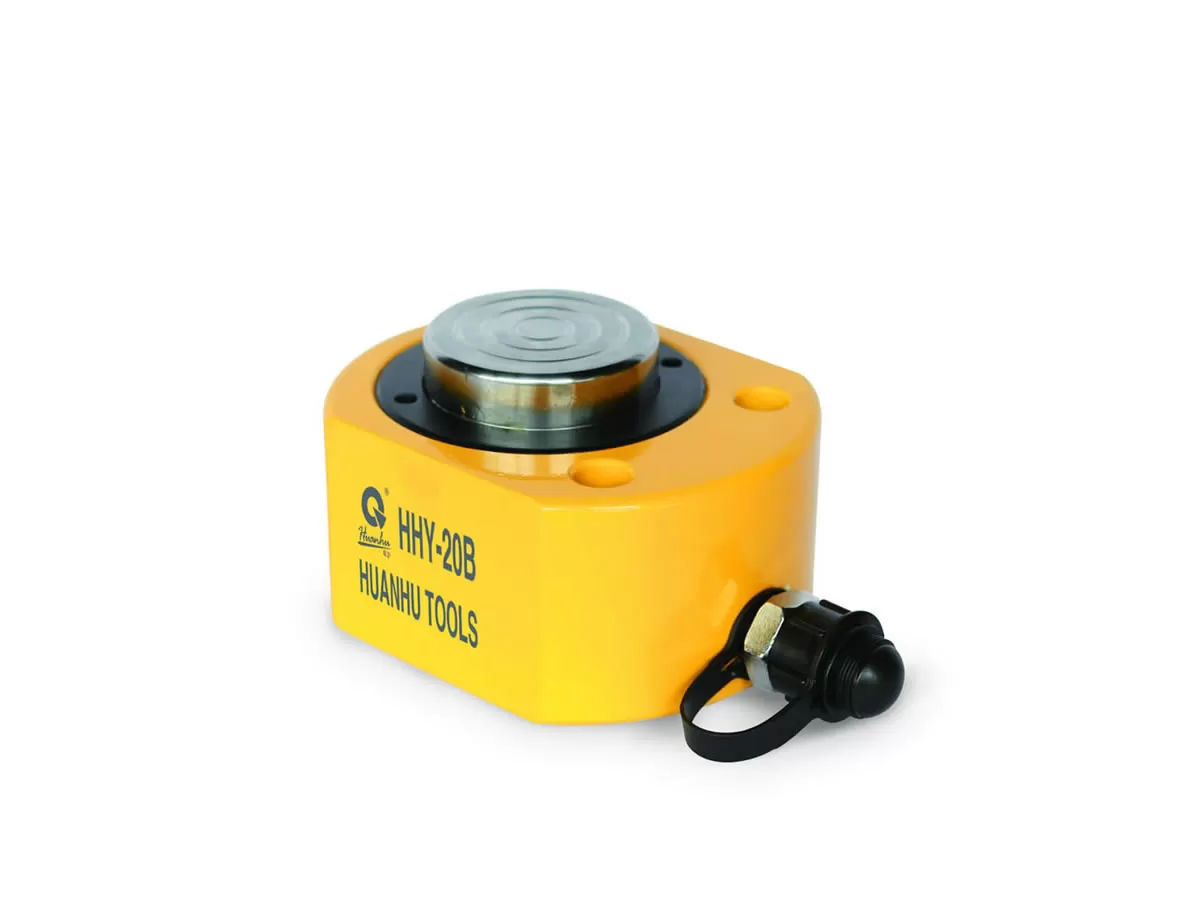

Thân kích chắc chắn, piston mạ Chrome
Dòng HHYG-B được thiết kế với thân bằng thép hợp kim cường độ cao. Piston được mạ Chrome nhằm tăng khả năng chống mài mòn và ăn mòn trong quá trình sử dụng. Bề mặt hoàn thiện bằng sơn men nung giúp tăng khả năng bảo vệ thân kích.
Ngoài ra, piston có rãnh giúp sử dụng thuận tiện trong một số cấu hình mà không cần thêm saddle riêng.
Bơm thủy lực phù hợp với HHYG-10B
Bơm được khuyến nghị cho Kích lùn TLP HHYG-10B là HHB-700C. Một số nguồn phân phối cũng đề cập HHB-700 và các bơm thủy lực tương thích khác, tuy nhiên HHB-700C là model được ghi trực tiếp trong bảng thông số của sản phẩm.
Khi lựa chọn bơm, cần đảm bảo bơm có áp suất làm việc phù hợp với hệ thống 700 bar và sử dụng đúng loại khớp nối, ống dầu thủy lực.
Ứng dụng của Kích lùn thủy lực TLP HHYG-10B
HHYG-10B thường được lựa chọn cho các công việc cần lực nâng lớn nhưng không gian đặt kích rất thấp, chẳng hạn:
- Nâng và căn chỉnh máy móc công nghiệp.
- Nâng thiết bị tại vị trí có khe hẹp.
- Căn chỉnh và cân bằng máy.
- Nâng một đầu của máy hoặc kết cấu thép.
- Đưa con lăn, bánh xe hoặc thiết bị di chuyển vào bên dưới tải.
- Lắp đặt và bảo trì máy công nghiệp.
- Hỗ trợ tháo lắp các cụm máy nặng.
- Các công việc sửa chữa, bảo dưỡng cơ khí cần lực nâng 10 tấn.
Thiết kế thấp của dòng HHYG-B được nhà sản xuất xác định là phù hợp với các khu vực hạn chế về không gian.
So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
Bảng trên cho thấy HHYG-10B nằm ở nhóm kích nhỏ gọn của dòng HHYG-B, phù hợp khi yêu cầu tải trọng khoảng 10 tấn nhưng vẫn cần chiều cao đặt kích thấp.
Ưu điểm nổi bật của HHYG-10B
- Tải trọng nâng 10 tấn.
- Chiều cao đóng chỉ 48mm.
- Hành trình nâng 10mm.
- Thiết kế nhỏ gọn, dễ bố trí trong không gian hẹp.
- Áp suất làm việc lên đến 700 bar.
- Trọng lượng chỉ khoảng 1,6kg.
- Dung tích dầu nhỏ, chỉ 16 cm³.
- Thân thép hợp kim cường độ cao.
- Piston mạ Chrome chống mài mòn.
- Kết cấu tác động đơn, hồi bằng lò xo.
- Có lỗ lắp đặt giúp thuận tiện khi cố định kích trong một số ứng dụng.
Mua Kích lùn thủy lực TLP HHYG-10B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-10B là lựa chọn phù hợp cho nhu cầu nâng 10 tấn trong những vị trí có chiều cao hạn chế. Với chiều cao đóng 48mm, hành trình 10mm và thiết kế nhỏ gọn, sản phẩm đặc biệt hữu ích trong các công việc sửa chữa, bảo trì và lắp đặt máy móc công nghiệp.
Thienantools.vn cung cấp Kích thủy lực lùn TLP HHYG-10B cùng các loại bơm thủy lực phù hợp. Khách hàng có thể lựa chọn kích riêng hoặc kết hợp thành bộ kích thủy lực tùy theo nhu cầu sử dụng.
