Kích lùn thủy lực TLP HHYG-150B – 150 tấn, hành trình 16mm
Kích lùn thủy lực TLP HHYG-150B là model tải trọng lớn thuộc dòng kích thủy lực thấp HHYG-B, được thiết kế để nâng và căn chỉnh các loại máy móc, thiết bị và kết cấu nặng tại những vị trí có chiều cao đặt kích hạn chế.
HHYG-150B có khả năng nâng 150 tấn / 1.496 kN, hành trình 16mm, áp suất làm việc 700 bar, chiều cao đóng 100mm và chiều cao mở 116mm. Đây là lựa chọn phù hợp cho các công việc nâng tải nặng cần lực lớn nhưng không yêu cầu hành trình dài.
Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-150B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-150B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 150 tấn / 1.496 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 16 mm |
| Diện tích hiệu dụng | 213,7 cm² |
| Dung tích dầu | 342 cm³ |
| Chiều cao đóng A | 100 mm |
| Chiều cao mở B | 116 mm |
| Kích thước ngoài D × L | 215 × 190 mm |
| Đường kính trong E | 165 mm |
| Đường kính piston F | 115 mm |
| Trọng lượng | 27 kg |
| Bơm thủy lực khuyến nghị | HHB-700 |
Các thông số trên được đối chiếu từ bảng kỹ thuật HHYG-B và thông tin sản phẩm HHYG-150B.
Khả năng nâng 150 tấn tại áp suất 700 bar
Với tải trọng định mức 150 tấn, HHYG-150B có thể tạo lực nâng lên đến 1.496 kN tại áp suất làm việc 700 bar. Diện tích hiệu dụng của piston đạt 213,7 cm², phù hợp với các ứng dụng nâng tải trọng rất lớn trong công nghiệp.
Hành trình 16mm được thiết kế theo đặc thù của dòng kích lùn: ưu tiên lực nâng lớn, chiều cao thấp và khả năng căn chỉnh tải thay vì hành trình nâng dài.
Đây là lựa chọn thích hợp khi chỉ cần nâng tải lên một khoảng nhỏ để căn chỉnh, định vị hoặc thực hiện các công việc lắp đặt và bảo trì.
Thiết kế lùn, chiều cao đóng 100mm
HHYG-150B có chiều cao đóng 100mm và chiều cao mở 116mm. Mặc dù có khả năng nâng tới 150 tấn, kích vẫn được thiết kế theo dạng thấp, giúp tiếp cận những vị trí mà các loại xi lanh thủy lực thông thường khó bố trí.
Thiết kế compact, dạng phẳng của dòng HHYG-B đặc biệt phù hợp với các khu vực hạn chế về chiều cao và không gian thao tác.
Kích thủy lực tác động đơn, hồi bằng lò xo
HHYG-150B thuộc dòng Single-acting Low Height Cylinder. Theo tài liệu kỹ thuật của dòng sản phẩm, kích sử dụng kết cấu tác động đơn và cơ cấu spring return, phù hợp với các công việc nâng và căn chỉnh tải trong phạm vi hành trình ngắn.
Kích được kết nối với bơm thủy lực bên ngoài thông qua hệ thống khớp nối, giúp người dùng có thể lựa chọn cấu hình bơm phù hợp với yêu cầu công việc.
Thân thép hợp kim, piston mạ Chrome
HHYG-150B sử dụng thép hợp kim cường độ cao, đáp ứng yêu cầu làm việc với tải trọng nâng lớn. Piston được mạ Chrome giúp tăng khả năng chống mài mòn và ăn mòn trong quá trình sử dụng.
Theo đặc điểm chung của dòng HHYG-B, sản phẩm còn có:
- Bề mặt hoàn thiện bằng sơn men nung.
- Lòng xi lanh được roller burnished để tăng độ cứng và độ nhẵn bề mặt.
- Piston có rãnh.
- Lỗ lắp đặt trên thân giúp thuận tiện cố định kích.
- Khớp nối nhanh HH-II R2 3/8" và nắp bảo vệ chống bụi.
Bơm thủy lực phù hợp với HHYG-150B
Bơm được khuyến nghị cho Kích lùn thủy lực TLP HHYG-150B là HHB-700. Bơm này phù hợp với áp suất làm việc 700 bar của kích.
Khi lựa chọn bơm cho kích 150 tấn, cần đảm bảo toàn bộ hệ thống gồm bơm, ống dầu, khớp nối và kích có thông số áp suất phù hợp.
Dung tích dầu của HHYG-150B là 342 cm³, vì vậy cũng cần lưu ý dung tích dầu hữu dụng của bơm khi lựa chọn bộ thiết bị.
Ứng dụng của Kích lùn thủy lực TLP HHYG-150B
Với khả năng nâng tới 150 tấn và thiết kế thấp, HHYG-150B phù hợp với nhiều công việc nâng hạ và căn chỉnh tải trọng lớn như:
- Nâng và căn chỉnh máy móc công nghiệp nặng.
- Nâng các kết cấu thép lớn.
- Lắp đặt và định vị thiết bị công nghiệp.
- Căn chỉnh máy trên bệ hoặc nền móng.
- Hỗ trợ tháo lắp các cụm máy nặng.
- Nâng và căn chỉnh kết cấu trong quá trình thi công.
- Bảo trì, sửa chữa máy móc công nghiệp.
- Thay thế và căn chỉnh các bộ phận chịu tải.
- Nâng tải tại những vị trí có khoảng hở thấp.
- Các công việc cần lực nâng 150 tấn với hành trình ngắn.
Một số tài liệu ứng dụng của HHYG-150B cũng đề cập đến các công việc như lắp đặt, bảo trì máy móc nặng, căn chỉnh kết cấu thép, thay thế gối cầu và các công việc nâng chính xác trong khu vực hạn chế.

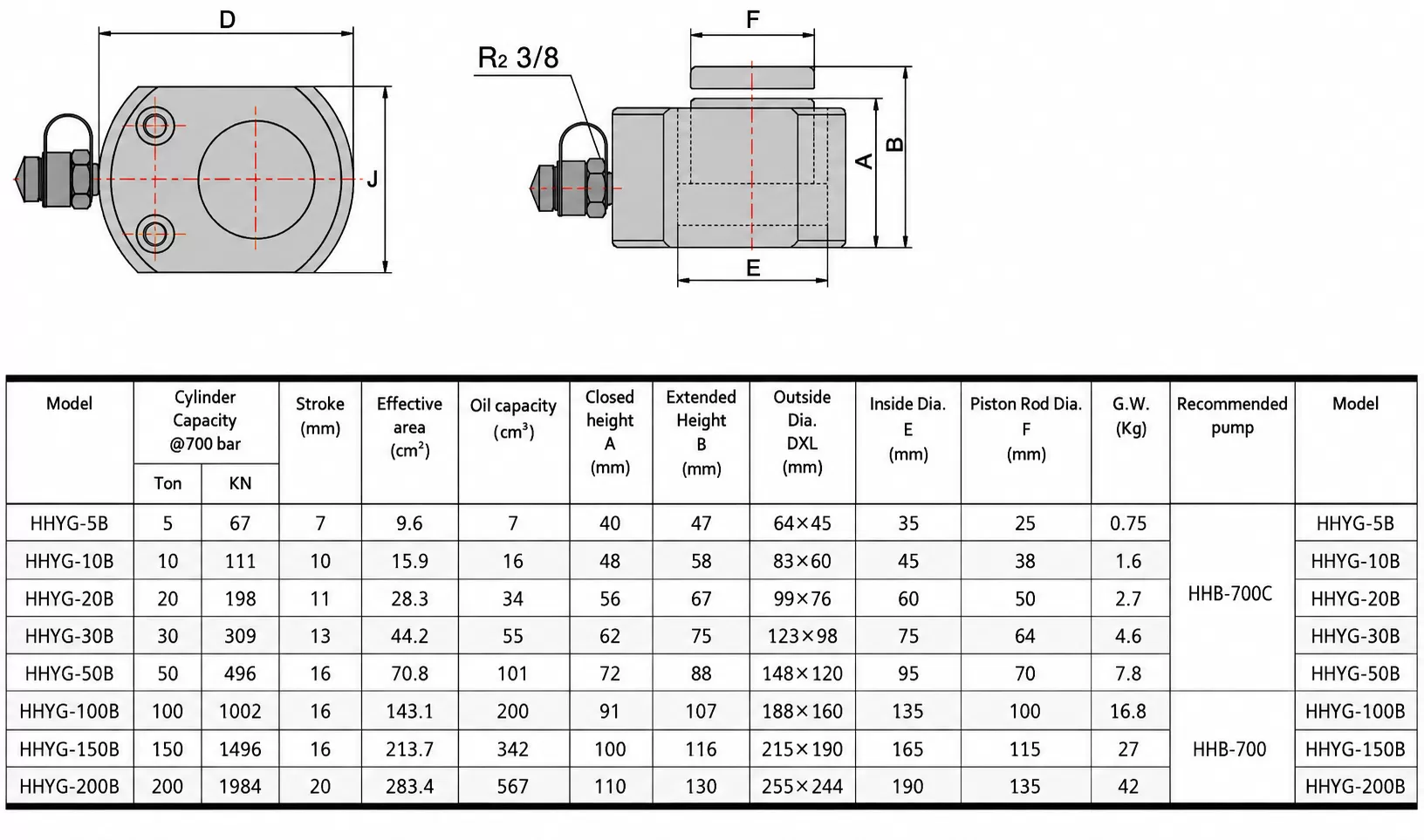

So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
| HHYG-100B | 100 tấn | 16 mm | 91 mm | 200 cm³ | 16,8 kg |
| HHYG-150B | 150 tấn | 16 mm | 100 mm | 342 cm³ | 27 kg |
| HHYG-200B | 200 tấn | 20 mm | 110 mm | 567 cm³ | 42 kg |
HHYG-150B nằm giữa HHYG-100B và HHYG-200B, phù hợp khi yêu cầu tải trọng cao hơn 100 tấn nhưng chưa cần đến khả năng nâng 200 tấn. Các thông số của cả dòng được thiết kế ở áp suất làm việc 700 bar.
Ưu điểm nổi bật của HHYG-150B
- Tải trọng nâng 150 tấn / 1.496 kN.
- Áp suất làm việc 700 bar.
- Hành trình 16mm.
- Chiều cao đóng chỉ 100mm.
- Chiều cao mở 116mm.
- Thiết kế thấp, phù hợp không gian hạn chế.
- Diện tích hiệu dụng 213,7 cm².
- Dung tích dầu 342 cm³.
- Đường kính piston 115mm.
- Thân bằng thép hợp kim cường độ cao.
- Piston mạ Chrome.
- Kết cấu tác động đơn, hồi bằng lò xo.
- Khớp nối nhanh R2 3/8".
- Bơm thủy lực khuyến nghị HHB-700.
- Phù hợp cho các công việc nâng và căn chỉnh tải trọng lớn.
Mua Kích lùn thủy lực TLP HHYG-150B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-150B là lựa chọn phù hợp cho những công việc cần nâng tải trọng 150 tấn nhưng vẫn yêu cầu chiều cao đặt kích tương đối thấp. Với hành trình 16mm, chiều cao đóng 100mm và áp suất làm việc 700 bar, sản phẩm đáp ứng tốt các nhu cầu nâng, căn chỉnh và định vị máy móc, kết cấu và thiết bị công nghiệp nặng.
Thienantools.vn cung cấp kích thủy lực lùn TLP HHYG-150B cùng bơm thủy lực và phụ kiện phù hợp. Có thể lựa chọn kích riêng hoặc kết hợp với bơm HHB-700 để tạo thành bộ kích thủy lực hoàn chỉnh.
