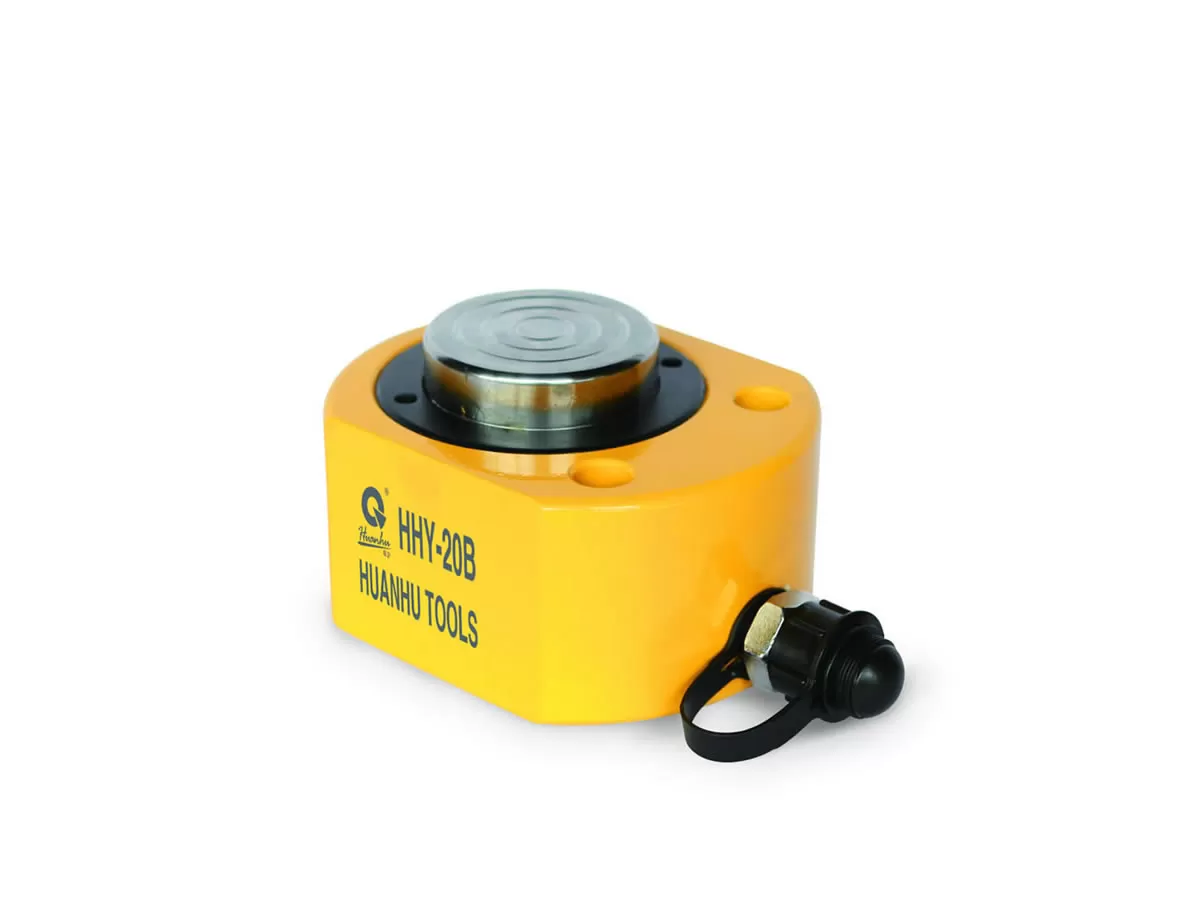

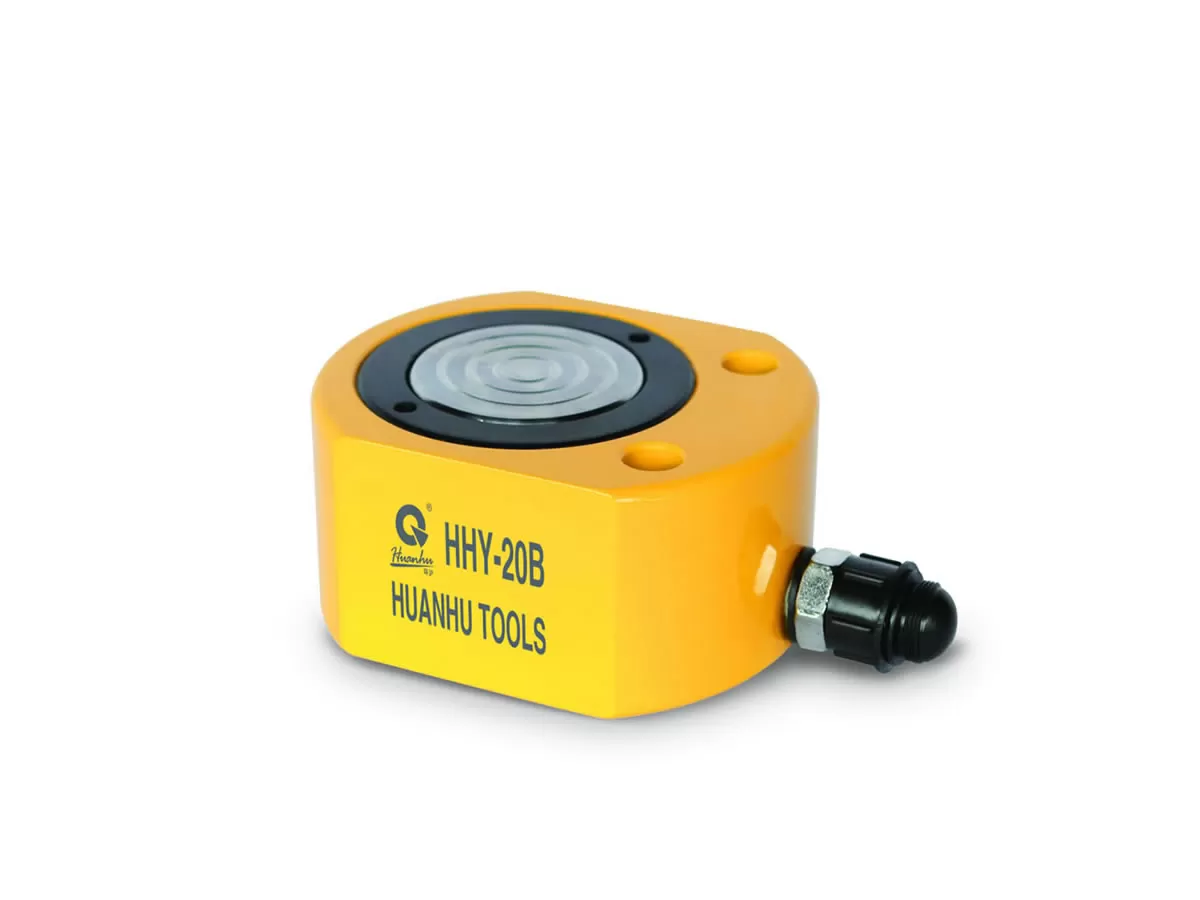

Kích lùn thủy lực TLP HHYG-20B – 20 tấn, hành trình 11mm
Kích lùn thủy lực TLP HHYG-20B là dòng kích thủy lực 1 chiều có thiết kế thấp, chuyên dùng để nâng và căn chỉnh vật nặng tại những vị trí có khoảng sáng hạn chế. Model HHYG-20B có khả năng nâng 20 tấn, hành trình 11mm, chiều cao đóng chỉ 56mm và áp suất làm việc 700 bar.
Với trọng lượng chỉ khoảng 2,7kg, kích có tính cơ động cao nhưng vẫn đáp ứng lực nâng lớn, phù hợp cho sửa chữa máy móc, lắp đặt thiết bị, căn chỉnh máy và các công việc nâng hạ công nghiệp.

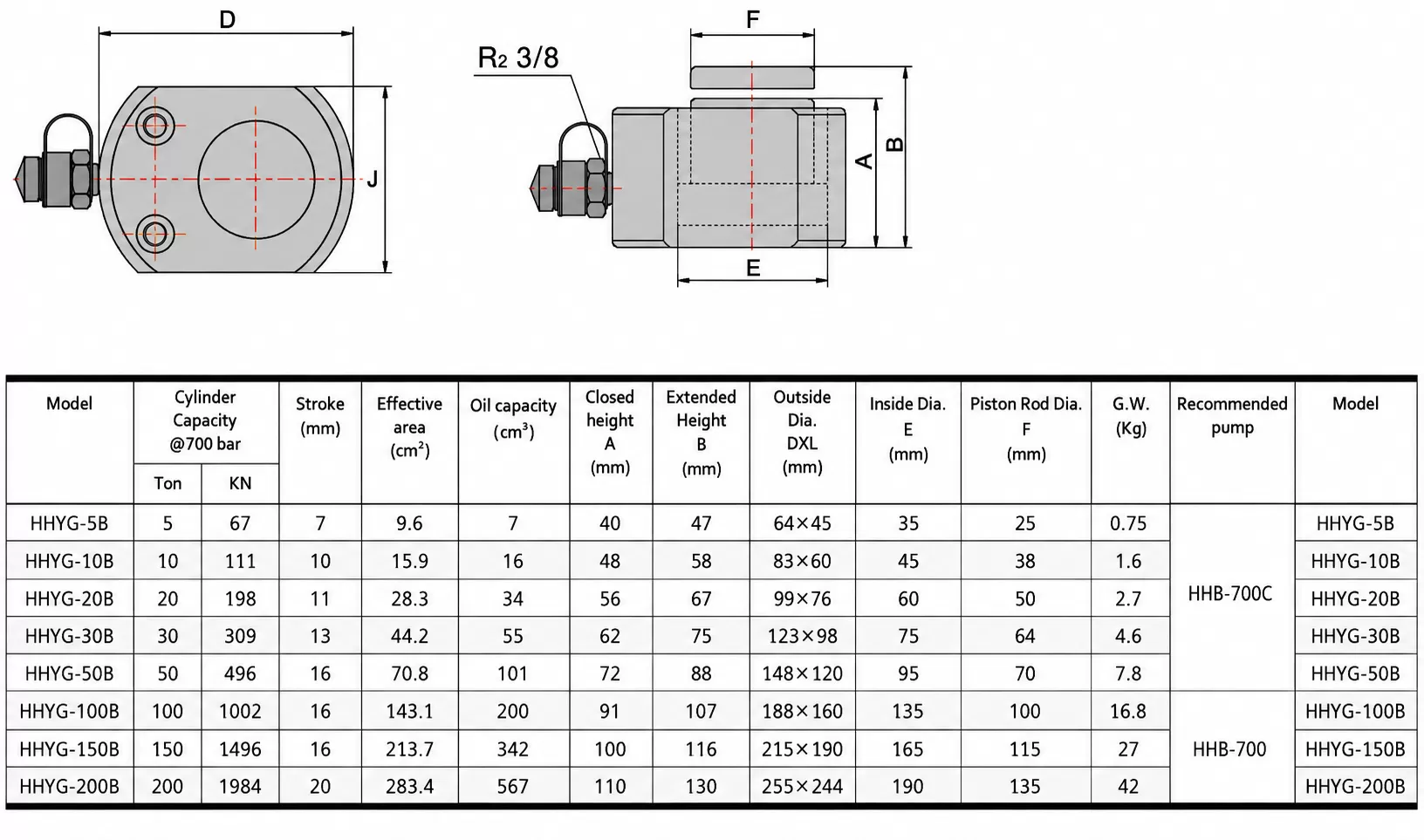

Thông số kỹ thuật Kích lùn thủy lực TLP HHYG-20B
| Thông số | Chi tiết |
|---|---|
| Model | HHYG-20B |
| Thương hiệu | TLP |
| Loại kích | Kích thủy lực lùn, tác động đơn |
| Tải trọng nâng | 20 tấn / 198 kN |
| Áp suất làm việc | 700 bar |
| Hành trình | 11 mm |
| Diện tích hiệu dụng | 28,3 cm² |
| Dung tích dầu | 34 cm³ |
| Chiều cao đóng A | 56 mm |
| Chiều cao mở B | 67 mm |
| Kích thước ngoài D × L | 99 × 76 mm |
| Đường kính trong E | 60 mm |
| Đường kính piston F | 50 mm |
| Trọng lượng | 2,7 kg |
| Bơm thủy lực khuyến nghị | HHB-700C |
Các thông số trên được đối chiếu từ thông tin kỹ thuật của HHYG-20B và bảng thông số dòng HHYG-B.
Thiết kế lùn, phù hợp không gian hẹp
Ưu điểm nổi bật của HHYG-20B là chiều cao đóng chỉ 56mm. Thiết kế dạng thấp giúp kích dễ dàng tiếp cận những vị trí mà các loại kích thủy lực thông thường có chiều cao lớn khó đưa vào.
Khi piston mở hết hành trình, chiều cao đạt 67mm, tương ứng hành trình nâng 11mm. Đây là cấu hình phù hợp với những công việc cần tạo một khoảng nâng nhỏ để căn chỉnh hoặc đưa thiết bị hỗ trợ vào bên dưới tải.
Khả năng nâng 20 tấn tại áp suất 700 bar
TLP HHYG-20B có tải trọng nâng 20 tấn, tương đương 198 kN, với diện tích piston hiệu dụng 28,3 cm². Kích được thiết kế để làm việc ở áp suất thủy lực 700 bar.
Hành trình 11mm không quá dài nhưng lại phù hợp với đặc thù của dòng kích lùn: ưu tiên lực nâng lớn trong không gian có chiều cao thấp, thay vì yêu cầu hành trình dài.
Kích thủy lực 1 chiều, hồi bằng lò xo
HHYG-20B thuộc dòng Single-acting Low Height Cylinder. Thiết kế tác động đơn giúp hệ thống thủy lực có kết cấu tương đối đơn giản.
Theo tài liệu kỹ thuật của dòng HHYG-20B, piston sử dụng cơ cấu lò xo hồi, giúp piston trở về sau khi xả áp. Sản phẩm cũng được trang bị khớp nối nhanh R2 3/8" và nắp bảo vệ chống bụi.
Thân kích chắc chắn, piston mạ Chrome
HHYG-20B được thiết kế với thân bằng thép hợp kim cường độ cao, phù hợp với các công việc nâng hạ có tải trọng lớn. Piston được mạ Chrome nhằm tăng khả năng chống mài mòn và ăn mòn trong quá trình sử dụng.
Ngoài ra, dòng kích HHYG-B có thiết kế nhỏ gọn, bề mặt hoàn thiện bằng sơn men nung và có cơ cấu gạt bụi giúp hạn chế bụi bẩn xâm nhập vào khu vực piston.
Bơm thủy lực phù hợp với HHYG-20B
Bơm thủy lực được khuyến nghị cho Kích lùn TLP HHYG-20B là HHB-700C. Đây là loại bơm phù hợp với mức áp suất làm việc 700 bar của kích.
Khi sử dụng, nên lựa chọn đồng bộ bơm, ống thủy lực và khớp nối có thông số áp suất phù hợp với hệ thống để đảm bảo hiệu quả và an toàn trong quá trình nâng.
Ứng dụng của Kích lùn thủy lực TLP HHYG-20B
Nhờ thiết kế thấp và lực nâng 20 tấn, HHYG-20B có thể sử dụng trong nhiều công việc như:
- Nâng và căn chỉnh máy móc công nghiệp.
- Nâng thiết bị tại vị trí có khe hẹp.
- Căn chỉnh, cân bằng máy trên bệ.
- Lắp đặt máy móc và thiết bị nặng.
- Hỗ trợ tháo lắp máy công nghiệp.
- Nâng kết cấu thép và các bộ phận máy.
- Đưa con lăn, bánh xe hoặc thiết bị di chuyển vào bên dưới tải.
- Bảo trì, sửa chữa máy móc.
- Làm kích phụ trong các hệ thống nâng thủy lực.
- Các công việc cần lực nâng 20 tấn nhưng không gian đặt kích thấp.
Dòng kích thấp HHYG-B được thiết kế đặc biệt cho các ứng dụng trong không gian hạn chế, bao gồm xây dựng, công nghiệp, lắp đặt và bảo trì máy móc.

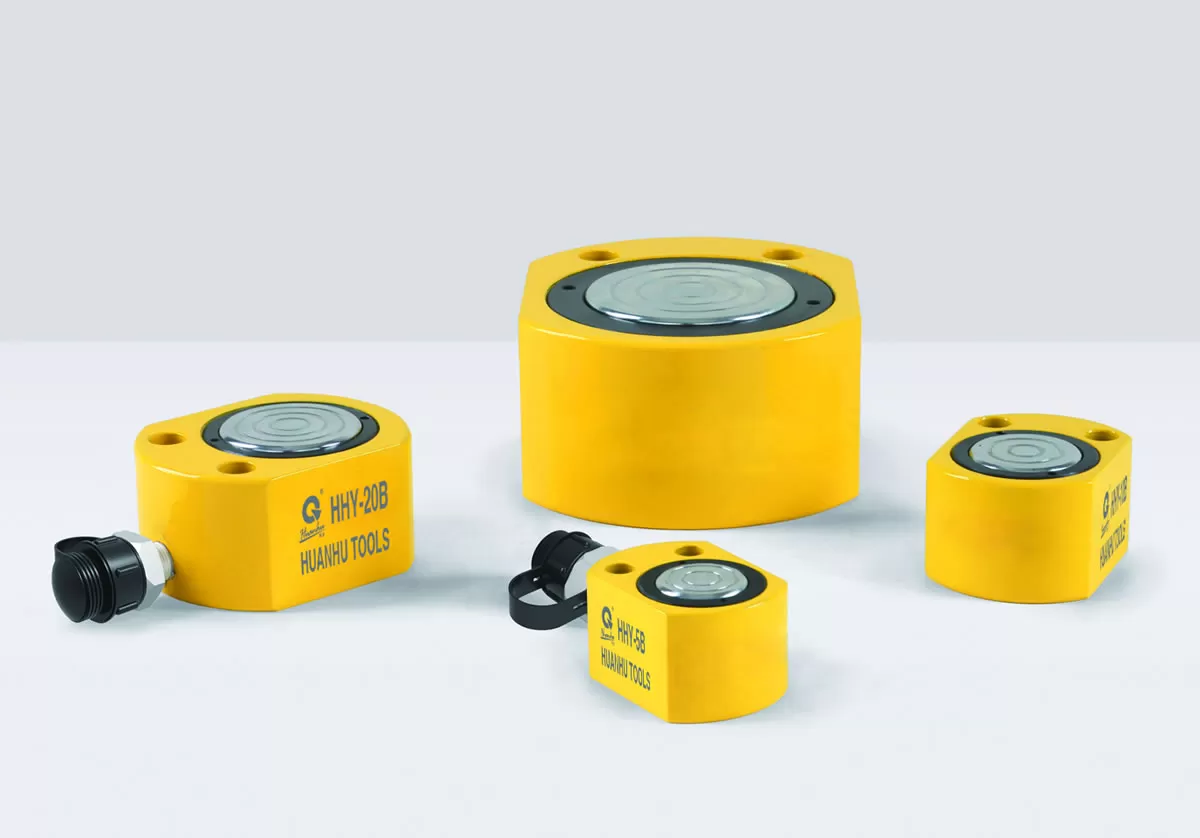

So sánh Kích lùn thủy lực TLP HHYG-B
| Model | Tải trọng | Hành trình | Chiều cao đóng | Dung tích dầu | Trọng lượng |
|---|---|---|---|---|---|
| HHYG-5B | 5 tấn | 7 mm | 40 mm | 7 cm³ | 0,75 kg |
| HHYG-10B | 10 tấn | 10 mm | 48 mm | 16 cm³ | 1,6 kg |
| HHYG-20B | 20 tấn | 11 mm | 56 mm | 34 cm³ | 2,7 kg |
| HHYG-30B | 30 tấn | 13 mm | 62 mm | 55 cm³ | 4,6 kg |
| HHYG-50B | 50 tấn | 16 mm | 72 mm | 101 cm³ | 7,8 kg |
HHYG-20B là model nằm giữa HHYG-10B và HHYG-30B, phù hợp khi cần tăng tải trọng lên 20 tấn nhưng vẫn muốn duy trì thiết kế kích thấp và tương đối nhẹ.
Ưu điểm nổi bật của HHYG-20B
- Tải trọng nâng 20 tấn / 198 kN.
- Áp suất làm việc 700 bar.
- Hành trình 11mm.
- Chiều cao đóng chỉ 56mm.
- Chiều cao mở tối đa 67mm.
- Thiết kế thấp, phù hợp không gian hạn chế.
- Trọng lượng chỉ khoảng 2,7kg.
- Dung tích dầu 34 cm³.
- Thân bằng thép hợp kim cường độ cao.
- Piston mạ Chrome.
- Kết cấu kích thủy lực tác động đơn.
- Sử dụng bơm thủy lực HHB-700C.
- Khớp nối nhanh giúp kết nối với hệ thống thủy lực thuận tiện.
Mua Kích lùn thủy lực TLP HHYG-20B tại Thienantools.vn
Kích lùn thủy lực TLP HHYG-20B là lựa chọn phù hợp cho nhu cầu nâng tải trọng 20 tấn tại những vị trí có chiều cao đặt kích thấp. Với chiều cao đóng 56mm, hành trình 11mm, áp suất 700 bar và trọng lượng 2,7kg, sản phẩm đáp ứng tốt các công việc nâng, căn chỉnh và bảo trì máy móc công nghiệp.
Thienantools.vn cung cấp Kích thủy lực lùn TLP HHYG-20B và các thiết bị thủy lực đi kèm, giúp khách hàng dễ dàng lựa chọn kích và bơm phù hợp với nhu cầu sử dụng.
