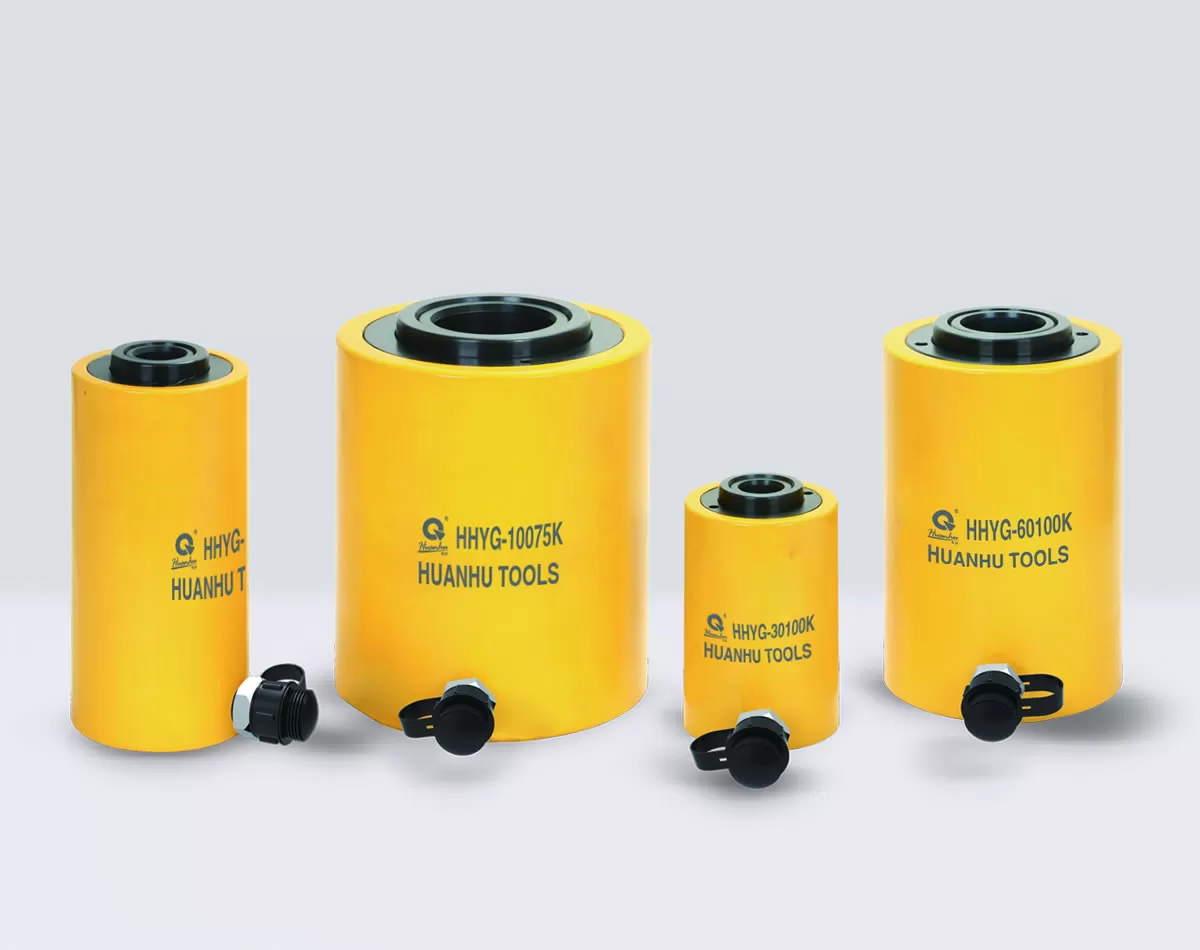

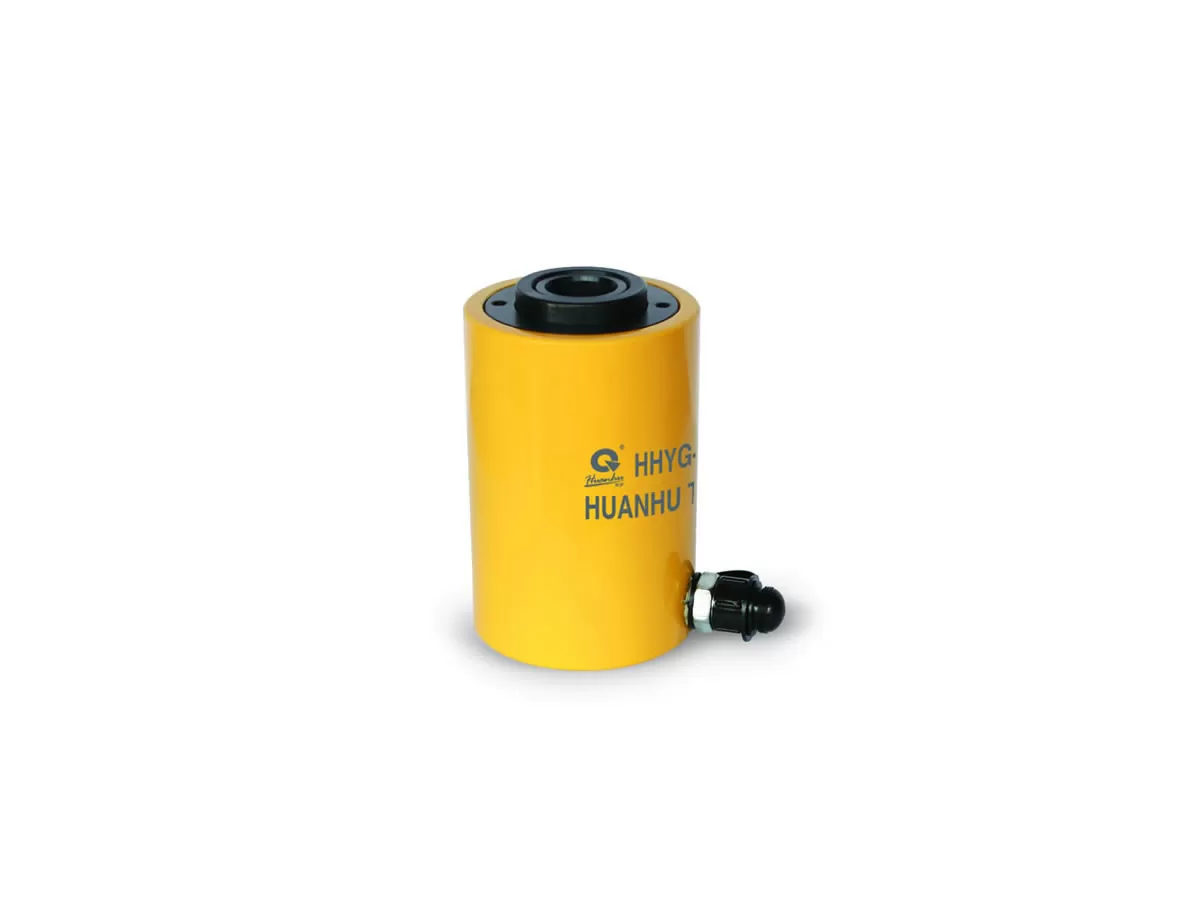

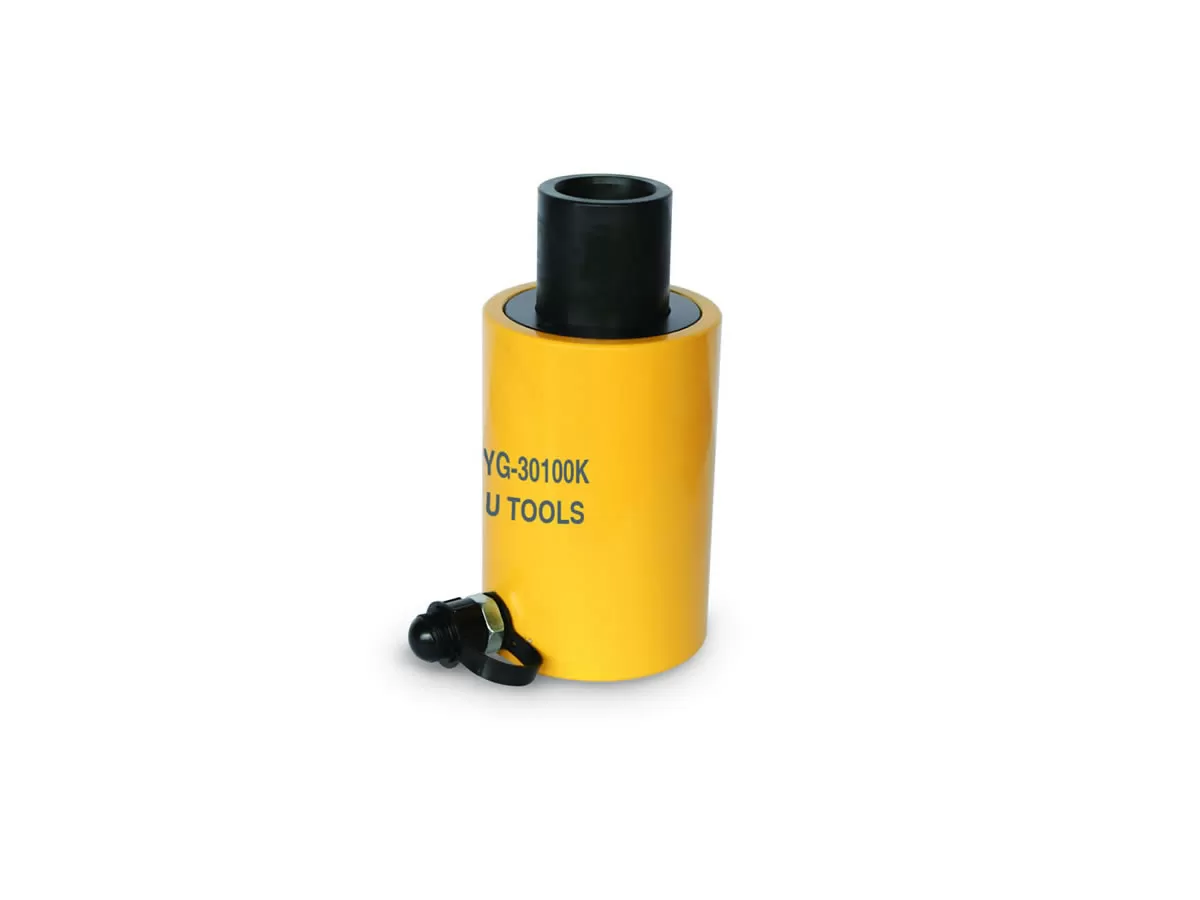

Kích thuỷ lực rỗng tâm TLP HHYG-20100K – 20 tấn, hành trình 100mm

Kích thuỷ lực rỗng tâm TLP HHYG-20100K thuộc dòng kích thủy lực rỗng tâm TLP HHYG, được thiết kế để tạo lực nâng và lực kéo lớn trong những ứng dụng yêu cầu chi tiết cần đi xuyên qua tâm kích.

Model HHYG-20100K có tải trọng 20 tấn, lực nâng 205 kN và hành trình piston 100 mm. So với model HHYG-2050K, phiên bản HHYG-20100K có hành trình dài gấp đôi, phù hợp với những công việc cần khoảng dịch chuyển lớn hơn.

Kích hoạt động ở áp suất 700 bar, dung tích dầu 292 cm³ và có đường kính lỗ tâm 27 mm. Theo catalogue TLP, bơm thủy lực được khuyến nghị sử dụng với model này là HHR-700.

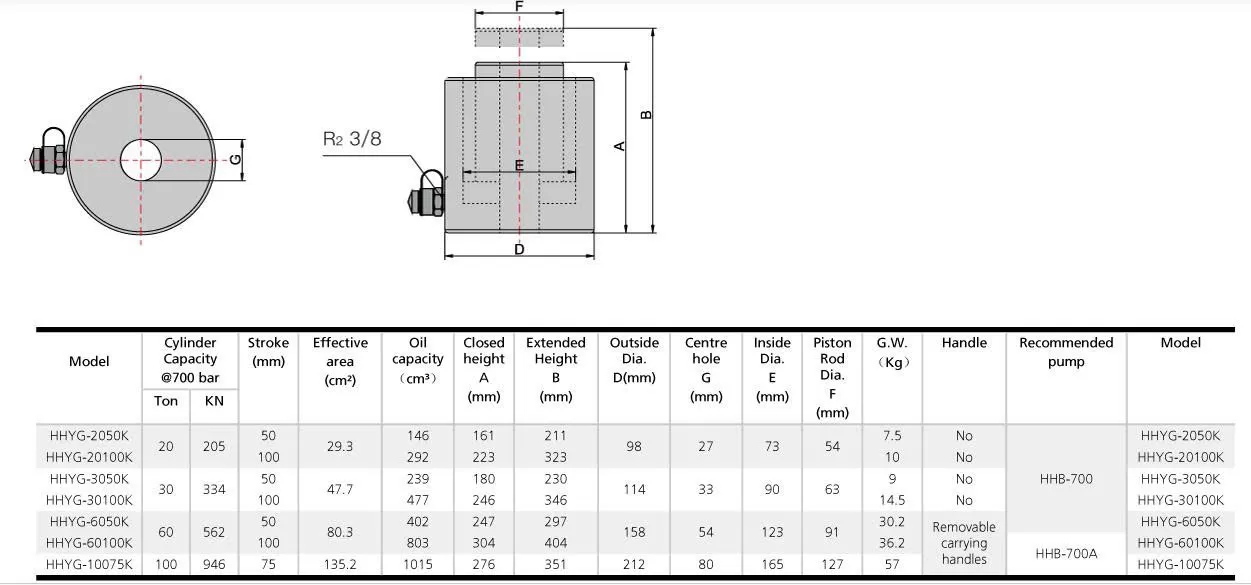

Thông số kỹ thuật Kích thuỷ lực rỗng tâm TLP HHYG-20100K

Thông số	HHYG-20100K
Thương hiệu	TLP
Model	HHYG-20100K
Loại	Kích thủy lực rỗng tâm
Tải trọng	20 tấn
Lực nâng	205 kN
Áp suất làm việc	700 bar
Hành trình	100 mm
Diện tích hiệu dụng	29,3 cm²
Dung tích dầu	292 cm³
Chiều cao đóng A	223 mm
Chiều cao mở B	323 mm
Đường kính ngoài D	98 mm
Đường kính trong E	73 mm
Đường kính lỗ tâm G	27 mm
Đường kính ty piston F	54 mm
Trọng lượng	10 kg
Tay xách	Không
Bơm thủy lực khuyến nghị	HHR-700

Đặc điểm nổi bật của Kích thuỷ lực rỗng tâm TLP HHYG-20100K

Thiết kế rỗng tâm với lỗ tâm 27 mm

HHYG-20100K được thiết kế dạng kích thủy lực rỗng tâm, cho phép đưa ty ren, thanh thép, cáp hoặc các chi tiết phù hợp xuyên qua phần trung tâm của kích.

Thiết kế này giúp kích đáp ứng tốt những công việc cần tạo lực đồng thời vẫn phải giữ lại không gian xuyên tâm cho chi tiết cần kéo hoặc ép.

Tải trọng 20 tấn, lực nâng 205 kN

Model HHYG-20100K có tải trọng danh định 20 tấn, tương ứng lực nâng 205 kN. Đây là mức tải phù hợp cho nhiều công việc sửa chữa, lắp đặt và bảo trì máy móc, kết cấu và thiết bị công nghiệp.

Hành trình dài 100 mm

Điểm đáng chú ý của HHYG-20100K là hành trình piston lên tới 100 mm. Hành trình này phù hợp với những ứng dụng cần khoảng dịch chuyển lớn hơn so với các model có hành trình 50 mm.

Chiều cao của kích ở trạng thái đóng là 223 mm, khi piston mở hoàn toàn đạt 323 mm.

Áp suất làm việc 700 bar

Kích được thiết kế sử dụng trong hệ thống thủy lực áp suất cao 700 bar, giúp tạo ra lực lớn từ thiết bị có kích thước tương đối gọn.

Để hệ thống hoạt động ổn định, nên sử dụng bơm, ống thủy lực, đầu nối và phụ kiện có thông số áp suất phù hợp.

Kích thước ngoài 98 mm

HHYG-20100K có đường kính ngoài 98 mm, đường kính trong 73 mm và đường kính lỗ tâm 27 mm.

Kích có trọng lượng khoảng 10 kg, thuận tiện cho việc bố trí và sử dụng trong nhiều vị trí làm việc khác nhau.

Ứng dụng của Kích thuỷ lực rỗng tâm TLP HHYG-20100K

Kích thuỷ lực rỗng tâm TLP HHYG-20100K có thể được sử dụng trong nhiều lĩnh vực cơ khí và công nghiệp, đặc biệt là những công việc cần tạo lực thủy lực lớn và hành trình 100 mm.

Một số ứng dụng phổ biến:

Căng kéo ty ren và thanh ren.
Căng cáp trong các hệ thống kết cấu.
Ép và tháo lắp các chi tiết cơ khí.
Nâng và căn chỉnh máy móc, thiết bị.
Tạo lực khi lắp đặt kết cấu thép.
Bảo trì và sửa chữa thiết bị công nghiệp.
Tháo lắp các chi tiết có độ lắp ghép cao.
Các công việc cần đưa thanh ren hoặc chi tiết qua lỗ tâm của kích.
Các ứng dụng nâng, kéo và ép cần hành trình 100 mm.

Bơm thủy lực phù hợp cho HHYG-20100K

Theo bảng catalogue của TLP, HHYG-20100K sử dụng bơm thủy lực khuyến nghị HHR-700.

Khi lựa chọn bơm và các phụ kiện đi kèm, cần đảm bảo toàn bộ hệ thống đáp ứng yêu cầu áp suất làm việc của kích. Các đầu nối, ống dẫn và phụ kiện thủy lực cũng cần được lựa chọn đồng bộ để đảm bảo quá trình vận hành.

So sánh HHYG-20100K và HHYG-2050K

Hai model đều có tải trọng 20 tấn, lực nâng 205 kN, đường kính ngoài 98 mm, lỗ tâm 27 mm và diện tích hiệu dụng 29,3 cm².

Thông số	HHYG-2050K	HHYG-20100K
Tải trọng	20 tấn	20 tấn
Lực nâng	205 kN	205 kN
Hành trình	50 mm	100 mm
Dung tích dầu	146 cm³	292 cm³
Chiều cao đóng	161 mm	223 mm
Chiều cao mở	211 mm	323 mm
Đường kính ngoài	98 mm	98 mm
Lỗ tâm	27 mm	27 mm
Trọng lượng	7,5 kg	10 kg
Bơm khuyến nghị	HHR-700	HHR-700

Nếu công việc yêu cầu hành trình 50 mm, HHYG-2050K là phiên bản tương ứng. Với nhu cầu cần hành trình dài hơn, HHYG-20100K có hành trình 100 mm.

Ưu điểm của Kích thuỷ lực rỗng tâm TLP HHYG-20100K

Tải trọng nâng 20 tấn.
Lực nâng 205 kN.
Hành trình piston 100 mm.
Áp suất làm việc 700 bar.
Thiết kế rỗng tâm, lỗ tâm 27 mm.
Đường kính ngoài 98 mm.
Dung tích dầu 292 cm³.
Chiều cao đóng 223 mm.
Chiều cao mở 323 mm.
Trọng lượng khoảng 10 kg.
Phù hợp với nhiều công việc nâng, ép, kéo và căng.
Bơm thủy lực khuyến nghị HHR-700.

Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm TLP HHYG-20100K

Trước khi vận hành, cần kiểm tra tình trạng kích, bơm thủy lực, ống dẫn, đầu nối và các bộ phận liên quan.

Đặt kích trên bề mặt chắc chắn, đảm bảo vị trí tiếp xúc ổn định và tải trọng được phân bố phù hợp. Không sử dụng kích vượt quá tải trọng danh định 20 tấn hoặc vượt quá hành trình thiết kế 100 mm.

Đồng thời, cần sử dụng các thiết bị thủy lực có thông số áp suất phù hợp với hệ thống 700 bar và tuân thủ quy trình vận hành an toàn.

Mua Kích thuỷ lực rỗng tâm TLP HHYG-20100K tại ThienanTools.vn

ThienanTools.vn cung cấp Kích thuỷ lực rỗng tâm TLP HHYG-20100K với tải trọng 20 tấn, hành trình 100 mm, phù hợp cho các nhu cầu nâng, ép, kéo, căng và bảo trì thiết bị công nghiệp.

Nếu cần lựa chọn kích thủy lực rỗng tâm theo tải trọng, hành trình hoặc đường kính lỗ tâm, khách hàng có thể liên hệ ThienanTools.vn để được tư vấn model phù hợp.

Sản phẩm: Kích thuỷ lực rỗng tâm TLP HHYG-20100K
Tải trọng: 20 tấn
Hành trình: 100 mm
Áp suất: 700 bar
Lỗ tâm: 27 mm
Bơm khuyến nghị: HHR-700
