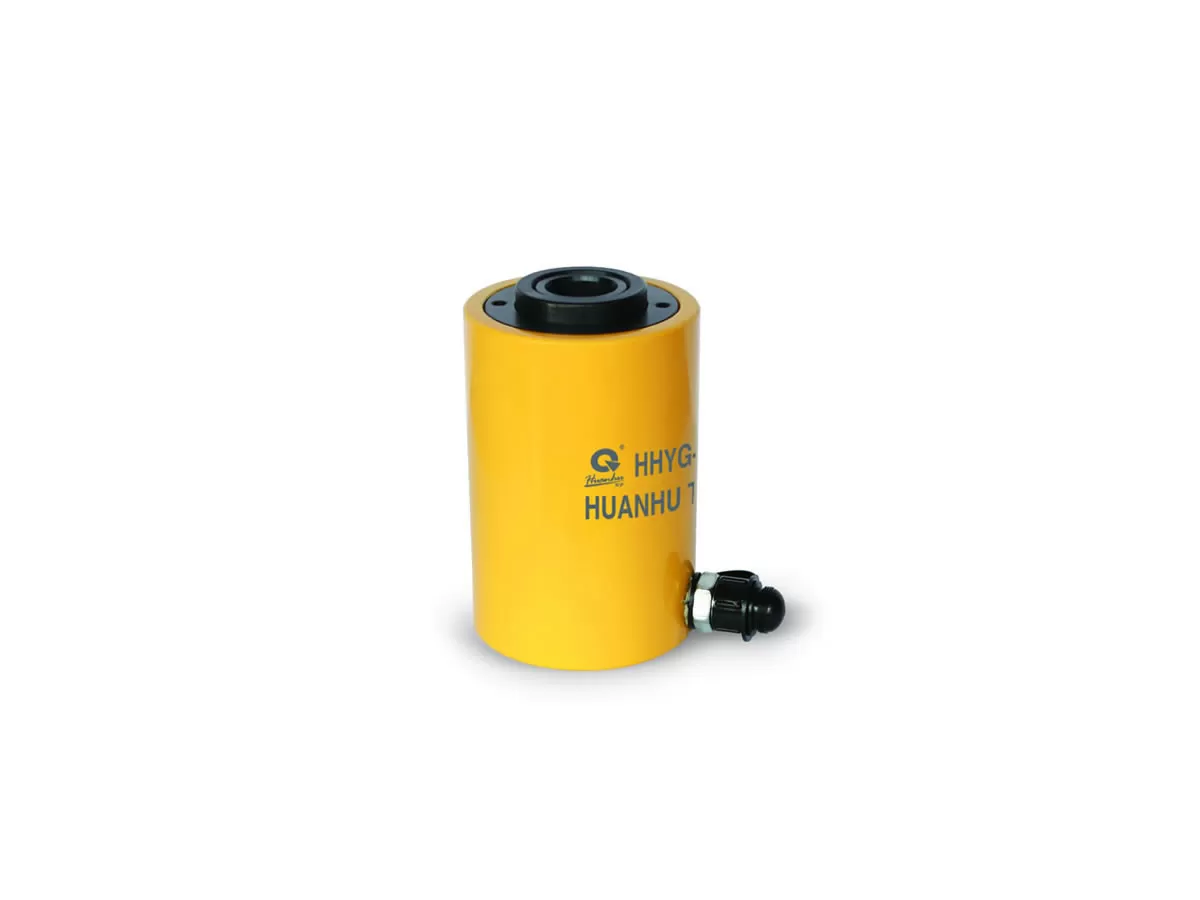

Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Kích thuỷ lực rỗng tâm TLP HHYG-3050K là dòng kích thủy lực tải trọng 30 tấn, hành trình 50 mm, áp suất làm việc 700 bar, thiết kế rỗng tâm với lỗ tâm 33 mm. Sản phẩm tạo lực nâng 334 kN, phù hợp cho các công việc nâng, ép, kéo, căng cáp, căng ty ren và bảo trì thiết bị công nghiệp.

Kích thuỷ lực rỗng tâm TLP HHYG-3050K – 30 tấn, hành trình 50mm

Kích thuỷ lực rỗng tâm TLP HHYG-3050K thuộc dòng kích thủy lực rỗng tâm TLP HHYG, được thiết kế để tạo lực lớn trong các ứng dụng nâng, ép, kéo và căng cần có không gian xuyên qua tâm kích.

Model HHYG-3050K có tải trọng 30 tấn, lực nâng 334 kN và hành trình piston 50 mm. Thiết kế rỗng tâm với đường kính lỗ tâm 33 mm cho phép đưa ty ren, thanh thép hoặc các chi tiết phù hợp xuyên qua tâm kích.

Kích làm việc ở áp suất 700 bar, dung tích dầu 239 cm³ và có đường kính ngoài 114 mm. Theo catalogue TLP, bơm thủy lực khuyến nghị cho model này là HHR-700.

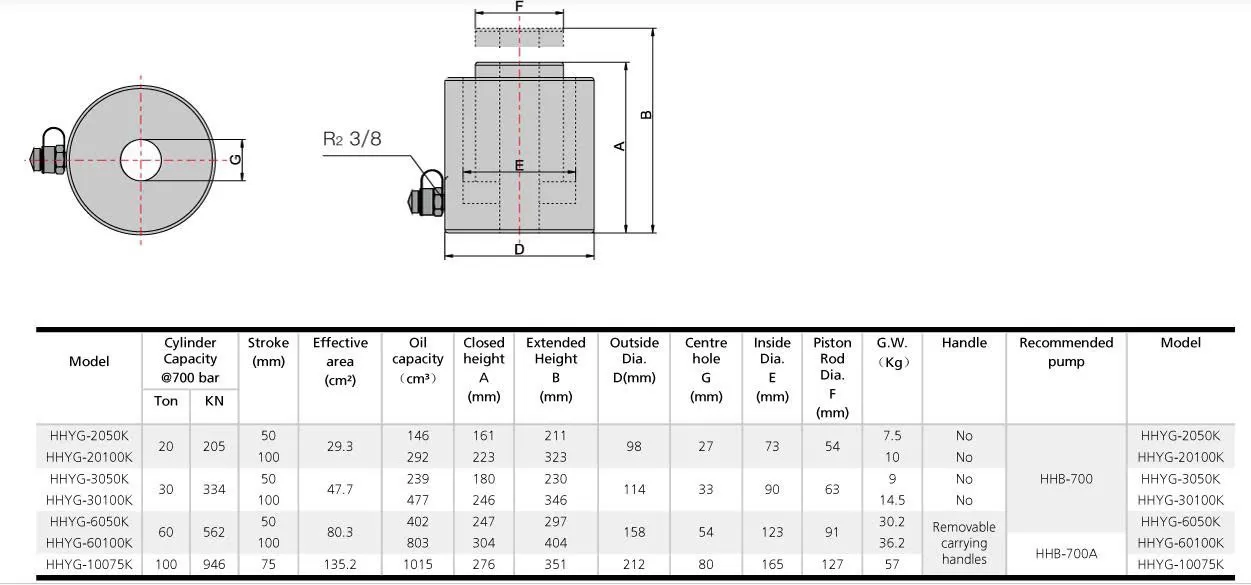

Thông số kỹ thuật Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Thông số	HHYG-3050K
Thương hiệu	TLP
Model	HHYG-3050K
Loại	Kích thủy lực rỗng tâm
Tải trọng	30 tấn
Lực nâng	334 kN
Áp suất làm việc	700 bar
Hành trình	50 mm
Diện tích hiệu dụng	47,7 cm²
Dung tích dầu	239 cm³
Chiều cao đóng A	180 mm
Chiều cao mở B	230 mm
Đường kính ngoài D	114 mm
Đường kính trong E	90 mm
Đường kính lỗ tâm G	33 mm
Đường kính ty piston F	63 mm
Trọng lượng	9 kg
Tay xách	Không
Bơm thủy lực khuyến nghị	HHR-700

Đặc điểm nổi bật của Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Thiết kế rỗng tâm tiện dụng

HHYG-3050K được thiết kế với phần trung tâm rỗng, đường kính lỗ tâm 33 mm. Đây là đặc điểm quan trọng giúp kích có thể sử dụng trong các công việc cần đưa ty ren, thanh thép, cáp hoặc chi tiết dạng trục xuyên qua tâm.

Thiết kế này giúp mở rộng phạm vi ứng dụng so với các loại kích thủy lực thông thường có phần piston đặc.

Tải trọng 30 tấn, lực nâng 334 kN

Với tải trọng danh định 30 tấn và lực nâng 334 kN, HHYG-3050K phù hợp với những công việc cần lực thủy lực lớn hơn dòng kích 20 tấn.

Sản phẩm có thể được sử dụng trong các công việc sửa chữa, lắp đặt, ép, kéo và bảo trì máy móc, thiết bị công nghiệp.

Hành trình piston 50 mm

Model HHYG-3050K có hành trình 50 mm, phù hợp với các ứng dụng cần tạo lực trong phạm vi dịch chuyển vừa phải.

Chiều cao kích khi đóng là 180 mm và khi piston mở hoàn toàn đạt 230 mm.

Áp suất làm việc 700 bar

Kích được thiết kế để sử dụng trong hệ thống thủy lực áp suất cao 700 bar, giúp tạo lực nâng lớn phục vụ các công việc công nghiệp.

Khi sử dụng, nên kết hợp kích với bơm thủy lực, ống dẫn, đầu nối và các phụ kiện có thông số áp suất phù hợp.

Kích thước tương đối gọn so với tải trọng 30 tấn

HHYG-3050K có đường kính ngoài 114 mm, đường kính trong 90 mm và trọng lượng khoảng 9 kg.

Kích thước này giúp thiết bị có thể được bố trí tại nhiều vị trí làm việc khác nhau, đặc biệt trong các ứng dụng cần tạo lực nhưng không gian lắp đặt bị giới hạn.

Ứng dụng của Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Kích thuỷ lực rỗng tâm TLP HHYG-3050K có thể được sử dụng trong nhiều lĩnh vực cơ khí, xây dựng và bảo trì công nghiệp như:

Căng kéo ty ren và thanh ren.
Căng cáp và các chi tiết kết cấu.
Ép và tháo lắp chi tiết cơ khí.
Nâng và căn chỉnh máy móc, thiết bị.
Tạo lực khi lắp đặt kết cấu thép.
Bảo trì và sửa chữa thiết bị công nghiệp.
Tháo lắp các chi tiết có độ lắp ghép cao.
Các công việc cần đưa thanh ren hoặc chi tiết qua lỗ tâm.
Ứng dụng nâng, kéo và ép với tải trọng lên đến 30 tấn.

Bơm thủy lực phù hợp cho HHYG-3050K

Theo catalogue TLP, HHYG-3050K sử dụng bơm thủy lực khuyến nghị HHR-700.

Khi lựa chọn bơm và phụ kiện đi kèm, cần đảm bảo bơm có khả năng cung cấp áp suất phù hợp với kích. Các loại ống thủy lực, đầu nối nhanh và phụ kiện cũng cần có thông số làm việc tương thích với hệ thống 700 bar.

So sánh HHYG-3050K và HHYG-20100K

Hai model thuộc cùng dòng kích thủy lực rỗng tâm TLP HHYG nhưng khác nhau về tải trọng và kích thước.

Thông số	HHYG-20100K	HHYG-3050K
Tải trọng	20 tấn	30 tấn
Lực nâng	205 kN	334 kN
Hành trình	100 mm	50 mm
Diện tích hiệu dụng	29,3 cm²	47,7 cm²
Dung tích dầu	292 cm³	239 cm³
Chiều cao đóng	223 mm	180 mm
Chiều cao mở	323 mm	230 mm
Đường kính ngoài	98 mm	114 mm
Lỗ tâm	27 mm	33 mm
Trọng lượng	10 kg	9 kg
Bơm khuyến nghị	HHR-700	HHR-700

Nếu ưu tiên tải trọng 30 tấn và hành trình 50 mm, HHYG-3050K là model phù hợp trong dòng HHYG. Nếu cần hành trình 100 mm và tải trọng 20 tấn, có thể lựa chọn HHYG-20100K.

Ưu điểm của Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Tải trọng nâng 30 tấn.
Lực nâng 334 kN.
Hành trình piston 50 mm.
Áp suất làm việc 700 bar.
Thiết kế rỗng tâm, lỗ tâm 33 mm.
Đường kính ngoài 114 mm.
Diện tích hiệu dụng 47,7 cm².
Dung tích dầu 239 cm³.
Chiều cao đóng 180 mm.
Chiều cao mở 230 mm.
Trọng lượng khoảng 9 kg.
Phù hợp với nhiều công việc nâng, ép, kéo và căng.
Bơm thủy lực khuyến nghị HHR-700.

Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm TLP HHYG-3050K

Trước khi vận hành, cần kiểm tra kích, bơm thủy lực, ống dẫn, đầu nối và các bộ phận liên quan để đảm bảo thiết bị ở trạng thái phù hợp.

Kích cần được đặt trên bề mặt chắc chắn, ổn định và có khả năng chịu tải phù hợp. Không sử dụng kích vượt quá tải trọng danh định 30 tấn hoặc vượt quá hành trình piston 50 mm.

Đồng thời, cần sử dụng bơm và các phụ kiện thủy lực đáp ứng yêu cầu áp suất 700 bar. Người vận hành cần tuân thủ hướng dẫn sử dụng và các quy định an toàn khi làm việc với thiết bị thủy lực áp suất cao.

Mua Kích thuỷ lực rỗng tâm TLP HHYG-3050K tại ThienanTools.vn

ThienanTools.vn cung cấp Kích thuỷ lực rỗng tâm TLP HHYG-3050K tải trọng 30 tấn, hành trình 50 mm, phù hợp cho các nhu cầu nâng, ép, kéo, căng và bảo trì thiết bị trong công nghiệp.

Nếu cần lựa chọn kích thủy lực rỗng tâm theo tải trọng, hành trình, đường kính lỗ tâm hoặc kích thước lắp đặt, khách hàng có thể liên hệ ThienanTools.vn để được tư vấn model phù hợp.

Sản phẩm: Kích thuỷ lực rỗng tâm TLP HHYG-3050K
Tải trọng: 30 tấn
Hành trình: 50 mm
Áp suất: 700 bar
Lỗ tâm: 33 mm
Bơm khuyến nghị: HHR-700
