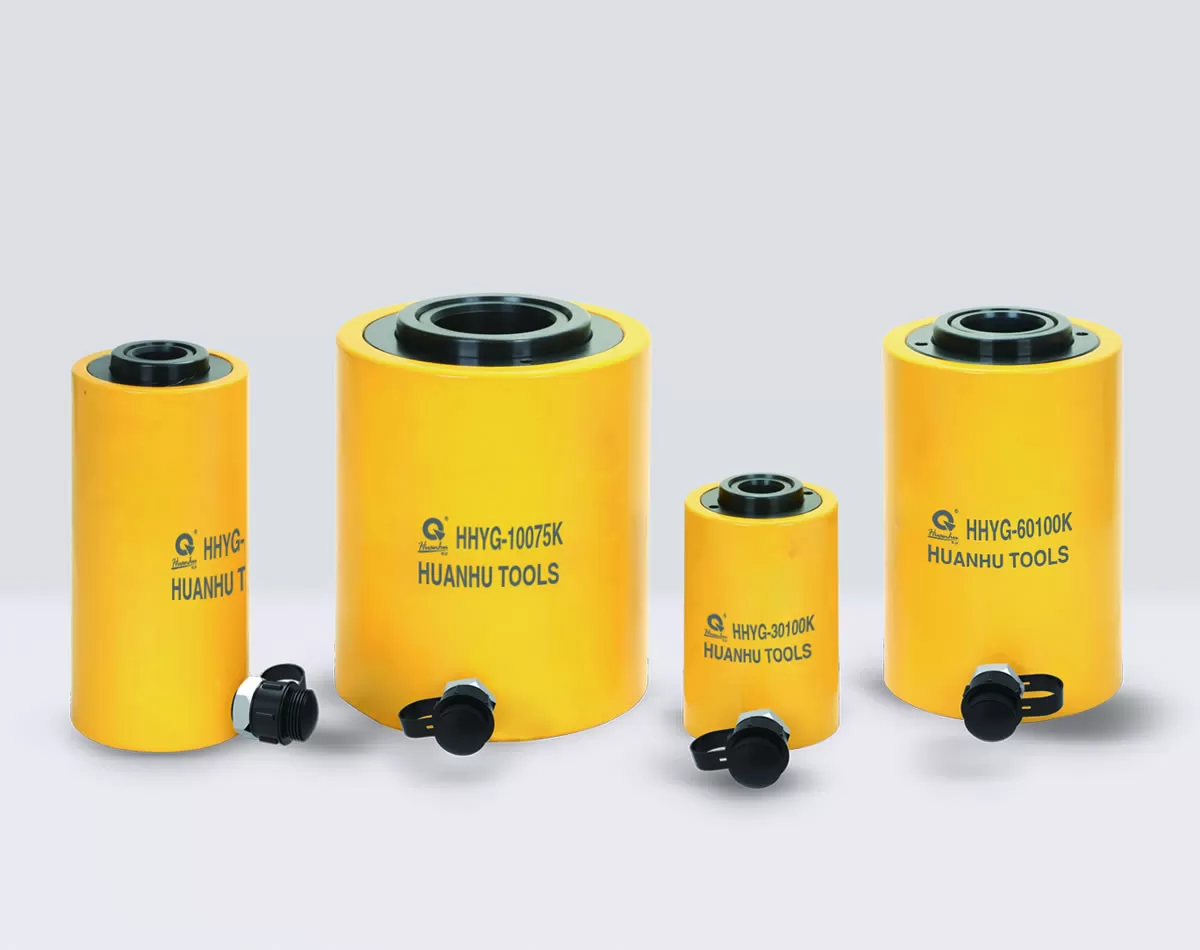

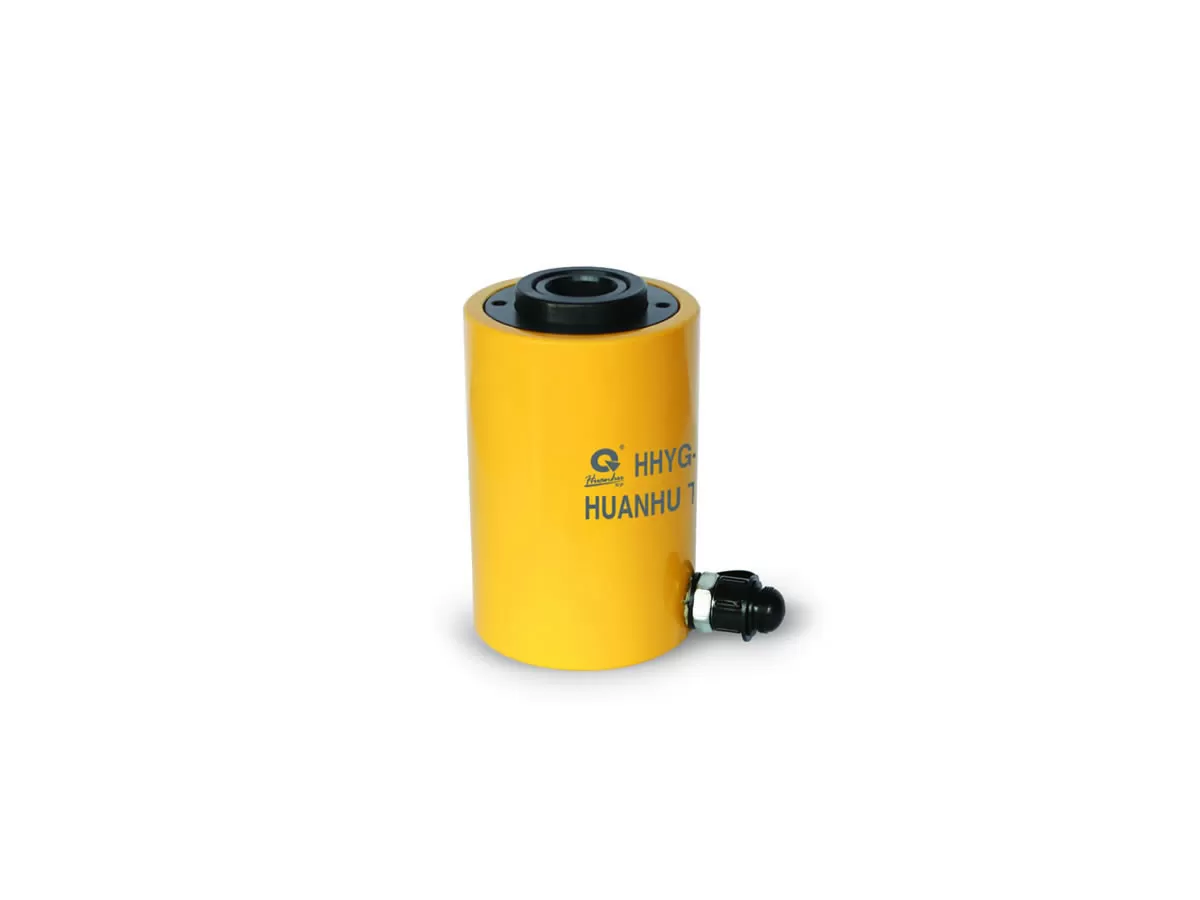

Kích thuỷ lực rỗng tâm TLP HHYG-2050K – 20 tấn, hành trình 50mm

Kích thuỷ lực rỗng tâm TLP HHYG-2050K là thiết bị nâng thủy lực chuyên dụng của TLP, được thiết kế với phần thân kích có lỗ rỗng xuyên tâm, cho phép đưa ty ren, cáp, thanh thép hoặc các chi tiết cần xử lý đi qua tâm kích.

Với tải trọng 20 tấn, hành trình 50 mm và áp suất làm việc 700 bar, HHYG-2050K đáp ứng tốt các công việc cần lực thủy lực lớn nhưng vẫn yêu cầu thiết bị có kích thước tương đối gọn.

Sản phẩm sử dụng bơm thủy lực áp suất cao, khuyến nghị bơm HHR-700 theo thông số catalogue của TLP.

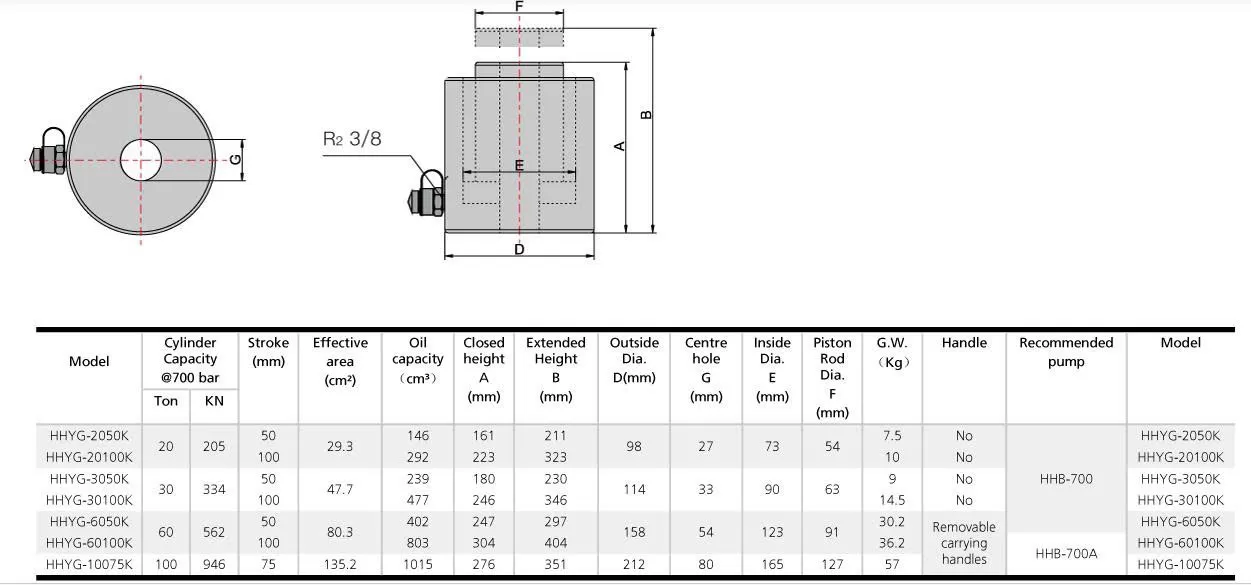

Thông số kỹ thuật Kích thuỷ lực rỗng tâm TLP HHYG-2050K

Thông số	HHYG-2050K
Thương hiệu	TLP
Model	HHYG-2050K
Loại	Kích thủy lực rỗng tâm
Tải trọng	20 tấn
Lực nâng	205 kN
Áp suất làm việc	700 bar
Hành trình	50 mm
Diện tích hiệu dụng	29,3 cm²
Dung tích dầu	146 cm³
Chiều cao đóng A	161 mm
Chiều cao mở B	211 mm
Đường kính ngoài D	98 mm
Đường kính lỗ trong E	73 mm
Đường kính lỗ tâm G	27 mm
Đường kính ty piston F	54 mm
Trọng lượng	7,5 kg
Tay xách	Không
Bơm thủy lực khuyến nghị	HHR-700

Đặc điểm nổi bật của Kích thuỷ lực rỗng tâm TLP HHYG-2050K

Thiết kế rỗng tâm tiện dụng

Điểm nổi bật của HHYG-2050K là thiết kế lỗ tâm với đường kính 27 mm, giúp người sử dụng có thể đưa ty ren, thanh thép, cáp hoặc các chi tiết dạng trục đi xuyên qua kích.

Thiết kế này đặc biệt hữu ích trong những ứng dụng căng kéo, ép hoặc tạo lực mà kích thủy lực thông thường không đáp ứng được yêu cầu về không gian làm việc.

Tải trọng nâng 20 tấn

Kích có khả năng tạo lực lên đến 205 kN, tương đương tải trọng danh định 20 tấn. Đây là mức lực phù hợp với nhiều công việc sửa chữa, lắp đặt và bảo trì thiết bị công nghiệp.

Hành trình piston 50 mm

HHYG-2050K có hành trình 50 mm, phù hợp với các công việc cần tạo lực trong phạm vi hành trình vừa phải. Chiều cao kích ở trạng thái đóng là 161 mm và khi mở đạt 211 mm.

Làm việc ở áp suất cao 700 bar

Kích được thiết kế cho hệ thống thủy lực áp suất cao 700 bar, giúp tạo lực lớn từ một thiết bị có kích thước tương đối nhỏ gọn.

Khi sử dụng cần kết hợp với bơm thủy lực và các phụ kiện có mức áp suất phù hợp để đảm bảo hệ thống hoạt động đúng yêu cầu.

Kích thước nhỏ gọn, trọng lượng 7,5 kg

Với trọng lượng khoảng 7,5 kg, đường kính ngoài 98 mm, HHYG-2050K thuận tiện hơn khi bố trí vào những vị trí làm việc có không gian hạn chế.

Ứng dụng của Kích thuỷ lực rỗng tâm TLP HHYG-2050K

Kích thuỷ lực rỗng tâm TLP HHYG-2050K có thể được sử dụng trong nhiều công việc cần tạo lực thủy lực cao như:

Căng kéo cáp và thanh ren.
Ép và tháo lắp các chi tiết cơ khí.
Tạo lực trong quá trình lắp đặt thiết bị.
Nâng và căn chỉnh thiết bị, máy móc.
Bảo trì, sửa chữa máy móc công nghiệp.
Công việc lắp đặt kết cấu thép.
Các ứng dụng cần đưa ty ren, thanh thép hoặc chi tiết qua lỗ tâm của kích.
Các công việc cơ khí cần lực ép/kéo lớn trong phạm vi hành trình 50 mm.

Bơm thủy lực phù hợp cho HHYG-2050K

Theo catalogue TLP, HHYG-2050K sử dụng bơm khuyến nghị HHR-700.

Khi lựa chọn bơm, ống thủy lực, đầu nối nhanh và các phụ kiện đi kèm, cần đảm bảo các thiết bị trong hệ thống đáp ứng mức áp suất làm việc phù hợp với kích.

Việc sử dụng đồng bộ kích và bơm giúp quá trình tạo lực ổn định, thuận tiện và an toàn hơn.

Ưu điểm của Kích thuỷ lực rỗng tâm TLP HHYG-2050K

Tải trọng 20 tấn, lực nâng 205 kN.
Thiết kế rỗng tâm, đường kính lỗ tâm 27 mm.
Hành trình piston 50 mm.
Áp suất làm việc 700 bar.
Đường kính ngoài chỉ 98 mm.
Chiều cao đóng 161 mm.
Dung tích dầu 146 cm³.
Trọng lượng khoảng 7,5 kg.
Có thể sử dụng cho nhiều ứng dụng căng, kéo, ép và lắp đặt.
Bơm thủy lực khuyến nghị HHR-700.

Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm HHYG-2050K

Khi sử dụng kích thủy lực, cần đặt kích trên bề mặt có khả năng chịu lực phù hợp và đảm bảo tải được phân bố ổn định.

Không sử dụng kích vượt quá tải trọng danh định 20 tấn. Đồng thời, không nên vượt quá hành trình piston 50 mm và áp suất làm việc thiết kế của hệ thống.

Kiểm tra tình trạng kích, bơm, ống thủy lực, đầu nối và các bộ phận liên quan trước khi vận hành. Hệ thống thủy lực cần được kết nối chắc chắn và sử dụng đúng loại dầu thủy lực theo yêu cầu của thiết bị.
