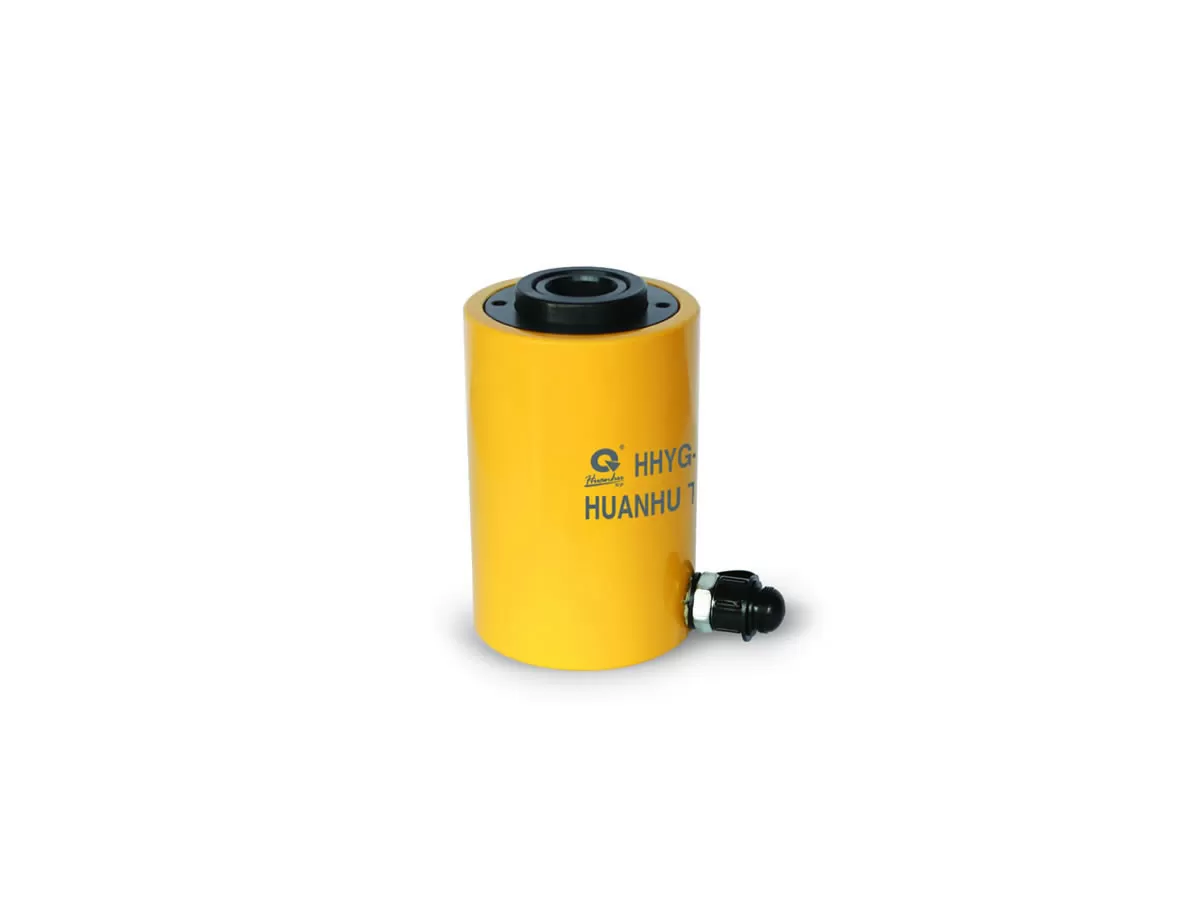

Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Mô tả ngắn: Kích thuỷ lực rỗng tâm TLP HHYG-60100K là dòng kích thủy lực tải trọng 60 tấn, hành trình 100 mm, áp suất làm việc 700 bar, thiết kế rỗng tâm với lỗ tâm 54 mm. Sản phẩm tạo lực nâng 562 kN, phù hợp cho các công việc nâng, ép, kéo, căng cáp, căng ty ren và bảo trì thiết bị công nghiệp.

Kích thuỷ lực rỗng tâm TLP HHYG-60100K – 60 tấn, hành trình 100mm

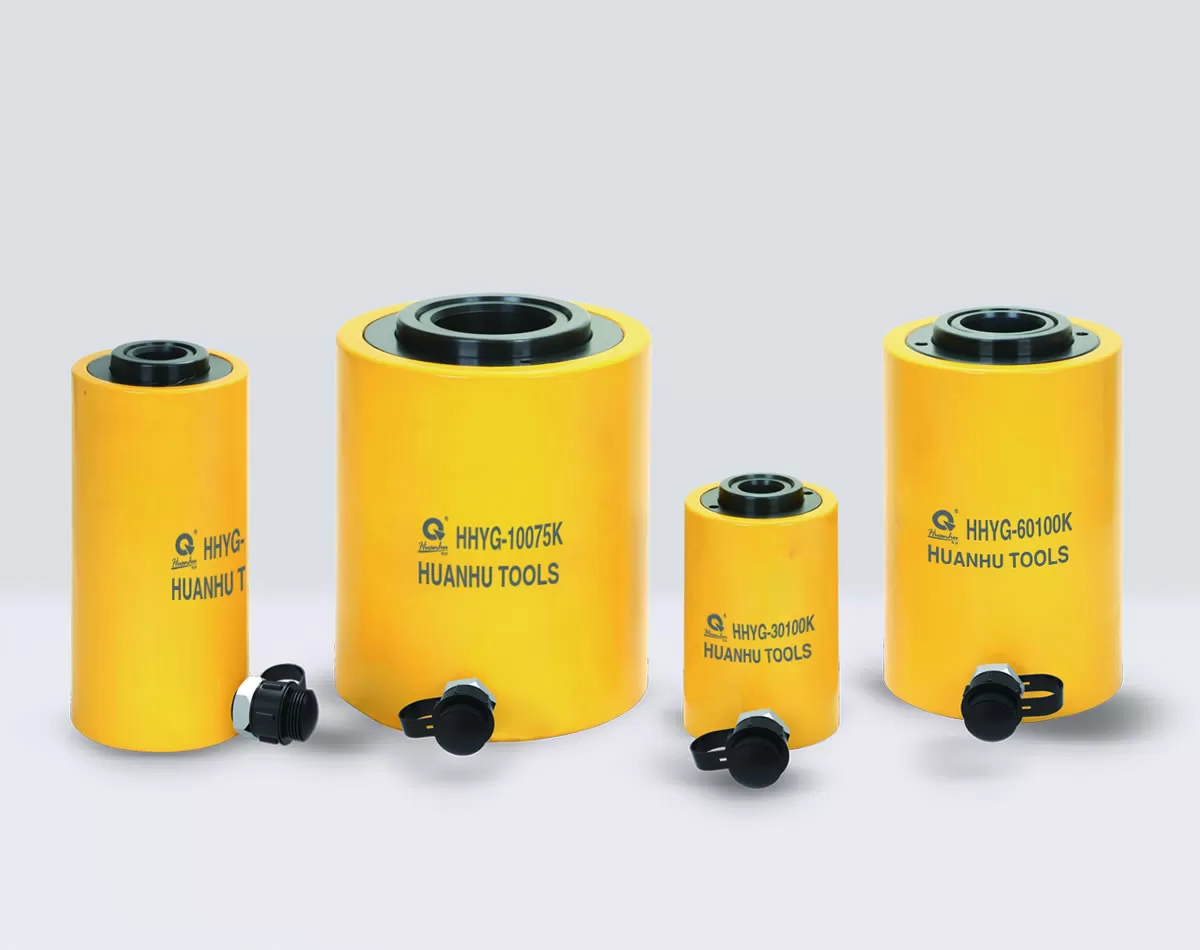

Kích thuỷ lực rỗng tâm TLP HHYG-60100K thuộc dòng kích thủy lực rỗng tâm TLP HHYG, được thiết kế cho những ứng dụng cần lực nâng lớn kết hợp với hành trình piston dài.

Model HHYG-60100K có tải trọng 60 tấn, lực nâng 562 kN và hành trình piston 100 mm. Thiết kế rỗng tâm với đường kính lỗ 54 mm cho phép đưa ty ren, thanh thép, cáp hoặc các chi tiết phù hợp xuyên qua tâm kích trong quá trình tạo lực.

Kích hoạt động ở áp suất 700 bar, diện tích hiệu dụng 80,3 cm², dung tích dầu 803 cm³. Đường kính ngoài của kích là 158 mm. Theo catalogue TLP, model này sử dụng bơm thủy lực khuyến nghị HHB-700A.

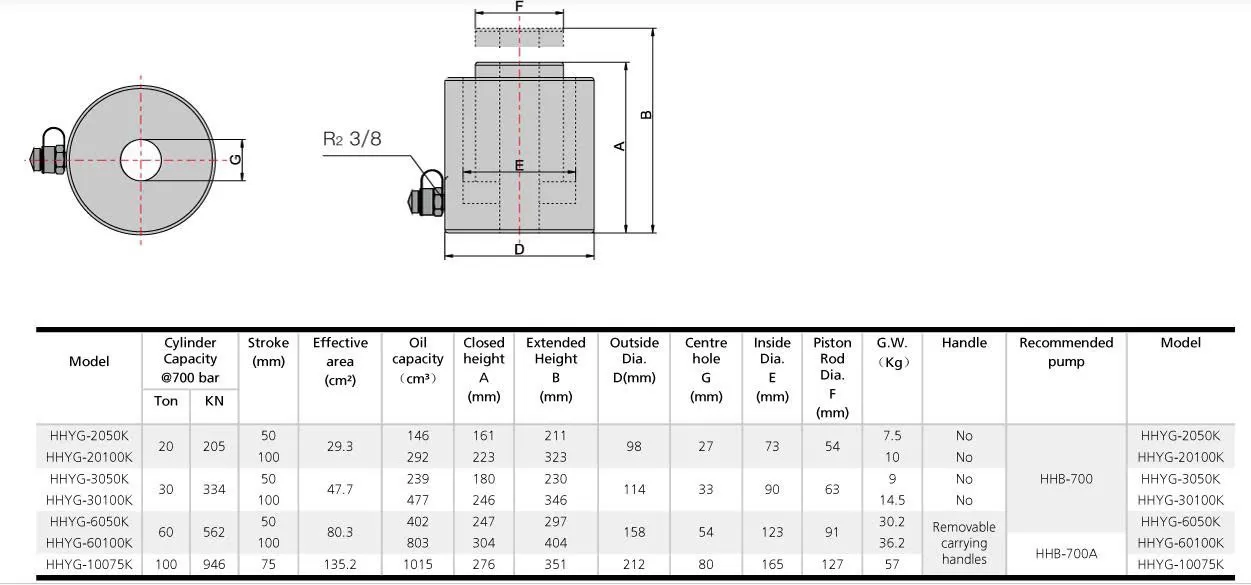

Thông số kỹ thuật Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Thông số	HHYG-60100K
Thương hiệu	TLP
Model	HHYG-60100K
Loại	Kích thủy lực rỗng tâm
Tải trọng	60 tấn
Lực nâng	562 kN
Áp suất làm việc	700 bar
Hành trình	100 mm
Diện tích hiệu dụng	80,3 cm²
Dung tích dầu	803 cm³
Chiều cao đóng A	304 mm
Chiều cao mở B	404 mm
Đường kính ngoài D	158 mm
Đường kính trong E	123 mm
Đường kính lỗ tâm G	54 mm
Đường kính ty piston F	91 mm
Trọng lượng	25 kg
Tay xách	Có, tháo rời
Bơm thủy lực khuyến nghị	HHB-700A

Đặc điểm nổi bật của Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Tải trọng nâng 60 tấn

HHYG-60100K có tải trọng danh định 60 tấn, tương ứng lực nâng 562 kN, đáp ứng các công việc cần lực thủy lực lớn trong lĩnh vực cơ khí, xây dựng, lắp đặt và bảo trì công nghiệp.

Với khả năng tạo lực lớn, model này phù hợp cho các công việc nâng, ép, kéo hoặc căng những chi tiết và kết cấu có tải trọng cao.

Thiết kế rỗng tâm với lỗ tâm 54 mm

Một trong những đặc điểm quan trọng của HHYG-60100K là thiết kế rỗng tâm. Kích có đường kính lỗ tâm 54 mm, cho phép đưa ty ren, thanh thép, cáp hoặc các chi tiết phù hợp xuyên qua tâm.

Thiết kế này đặc biệt hữu ích trong các ứng dụng căng kéo hoặc ép cần duy trì khoảng không ở giữa kích.

Hành trình dài 100 mm

HHYG-60100K có hành trình piston 100 mm, phù hợp với các ứng dụng cần khoảng dịch chuyển dài hơn so với model HHYG-6050K.

Chiều cao kích ở trạng thái đóng là 304 mm và khi piston mở đạt 404 mm. Hành trình 100 mm giúp kích đáp ứng các công việc cần tạo lực kết hợp với phạm vi dịch chuyển lớn.

Làm việc ở áp suất 700 bar

Kích được thiết kế cho hệ thống thủy lực áp suất cao 700 bar, giúp tạo lực nâng lớn từ hệ thống thủy lực.

Để đảm bảo khả năng vận hành phù hợp, nên sử dụng bơm thủy lực, ống dẫn, đầu nối và các phụ kiện có thông số áp suất tương thích.

Dung tích dầu 803 cm³

Với hành trình piston 100 mm, HHYG-60100K có dung tích dầu 803 cm³. Đây là thông số cần lưu ý khi lựa chọn bơm thủy lực và thiết lập hệ thống thủy lực đi kèm.

Tay xách tháo rời tiện dụng

Theo bảng catalogue, HHYG-60100K được trang bị tay xách tháo rời, hỗ trợ việc di chuyển và bố trí kích.

Với trọng lượng khoảng 25 kg, tay xách giúp người sử dụng thuận tiện hơn khi đưa kích đến vị trí làm việc.

Ứng dụng của Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Kích thuỷ lực rỗng tâm TLP HHYG-60100K có thể được sử dụng trong nhiều ứng dụng cần lực lớn và hành trình dài như:

Căng kéo ty ren và thanh ren.
Căng cáp trong các kết cấu.
Ép và tháo lắp các chi tiết cơ khí.
Nâng và căn chỉnh máy móc, thiết bị.
Lắp đặt và căn chỉnh kết cấu thép.
Bảo trì, sửa chữa máy móc công nghiệp.
Tháo lắp các chi tiết có độ lắp ghép cao.
Các ứng dụng cần đưa thanh ren hoặc chi tiết qua lỗ tâm.
Nâng, kéo và ép với tải trọng lên đến 60 tấn.
Các công việc cần hành trình piston 100 mm.

Bơm thủy lực phù hợp cho HHYG-60100K

Theo catalogue TLP, HHYG-60100K sử dụng bơm thủy lực khuyến nghị HHB-700A.

Khi lựa chọn bơm và phụ kiện đi kèm, cần đảm bảo toàn bộ hệ thống đáp ứng yêu cầu áp suất làm việc 700 bar. Ống thủy lực, đầu nối nhanh và các phụ kiện cũng cần có thông số chịu áp phù hợp.

Sử dụng bơm và phụ kiện đồng bộ giúp quá trình tạo lực được thực hiện ổn định và phù hợp với thông số thiết kế của kích.

So sánh HHYG-60100K và HHYG-6050K

Hai model đều có tải trọng 60 tấn, lực nâng 562 kN, đường kính ngoài 158 mm và lỗ tâm 54 mm. Điểm khác biệt chính là hành trình và kích thước chiều cao.

Thông số	HHYG-6050K	HHYG-60100K
Tải trọng	60 tấn	60 tấn
Lực nâng	562 kN	562 kN
Hành trình	50 mm	100 mm
Diện tích hiệu dụng	80,3 cm²	80,3 cm²
Dung tích dầu	402 cm³	803 cm³
Chiều cao đóng	247 mm	304 mm
Chiều cao mở	297 mm	404 mm
Đường kính ngoài	158 mm	158 mm
Lỗ tâm	54 mm	54 mm
Trọng lượng	19 kg	25 kg
Bơm khuyến nghị	HHB-700A	HHB-700A

Nếu công việc yêu cầu 60 tấn và hành trình 50 mm, có thể lựa chọn HHYG-6050K. Với nhu cầu 60 tấn và hành trình 100 mm, model HHYG-60100K đáp ứng đúng thông số này.

Ưu điểm của Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Tải trọng nâng 60 tấn.
Lực nâng 562 kN.
Hành trình piston 100 mm.
Áp suất làm việc 700 bar.
Thiết kế rỗng tâm với lỗ tâm 54 mm.
Đường kính ngoài 158 mm.
Diện tích hiệu dụng 80,3 cm².
Dung tích dầu 803 cm³.
Chiều cao đóng 304 mm.
Chiều cao mở 404 mm.
Trọng lượng khoảng 25 kg.
Có tay xách tháo rời.
Phù hợp với các công việc nâng, ép, kéo và căng cần lực lớn.
Bơm thủy lực khuyến nghị HHB-700A.

Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm TLP HHYG-60100K

Trước khi vận hành, cần kiểm tra tình trạng kích, bơm thủy lực, ống dẫn, đầu nối và các bộ phận liên quan.

Đặt kích trên bề mặt chắc chắn, ổn định và có khả năng chịu tải phù hợp. Đảm bảo tải trọng được phân bố hợp lý và kích không bị nghiêng hoặc mất ổn định trong quá trình tạo lực.

Không sử dụng kích vượt quá tải trọng danh định 60 tấn hoặc vượt quá hành trình piston 100 mm.

Hệ thống thủy lực cần sử dụng bơm và phụ kiện phù hợp với áp suất làm việc 700 bar. Khi vận hành, cần tuân thủ các quy định an toàn đối với thiết bị thủy lực áp suất cao.

Mua Kích thuỷ lực rỗng tâm TLP HHYG-60100K tại ThienanTools.vn

ThienanTools.vn cung cấp Kích thuỷ lực rỗng tâm TLP HHYG-60100K tải trọng 60 tấn, hành trình 100 mm, phù hợp cho các nhu cầu nâng, ép, kéo, căng và bảo trì thiết bị công nghiệp.

Nếu cần lựa chọn kích thủy lực rỗng tâm theo tải trọng, hành trình, đường kính lỗ tâm hoặc kích thước lắp đặt, khách hàng có thể liên hệ ThienanTools.vn để được tư vấn model phù hợp.

Sản phẩm: Kích thuỷ lực rỗng tâm TLP HHYG-60100K
Tải trọng: 60 tấn
Hành trình: 100 mm
Áp suất: 700 bar
Lỗ tâm: 54 mm
Bơm khuyến nghị: HHB-700A
