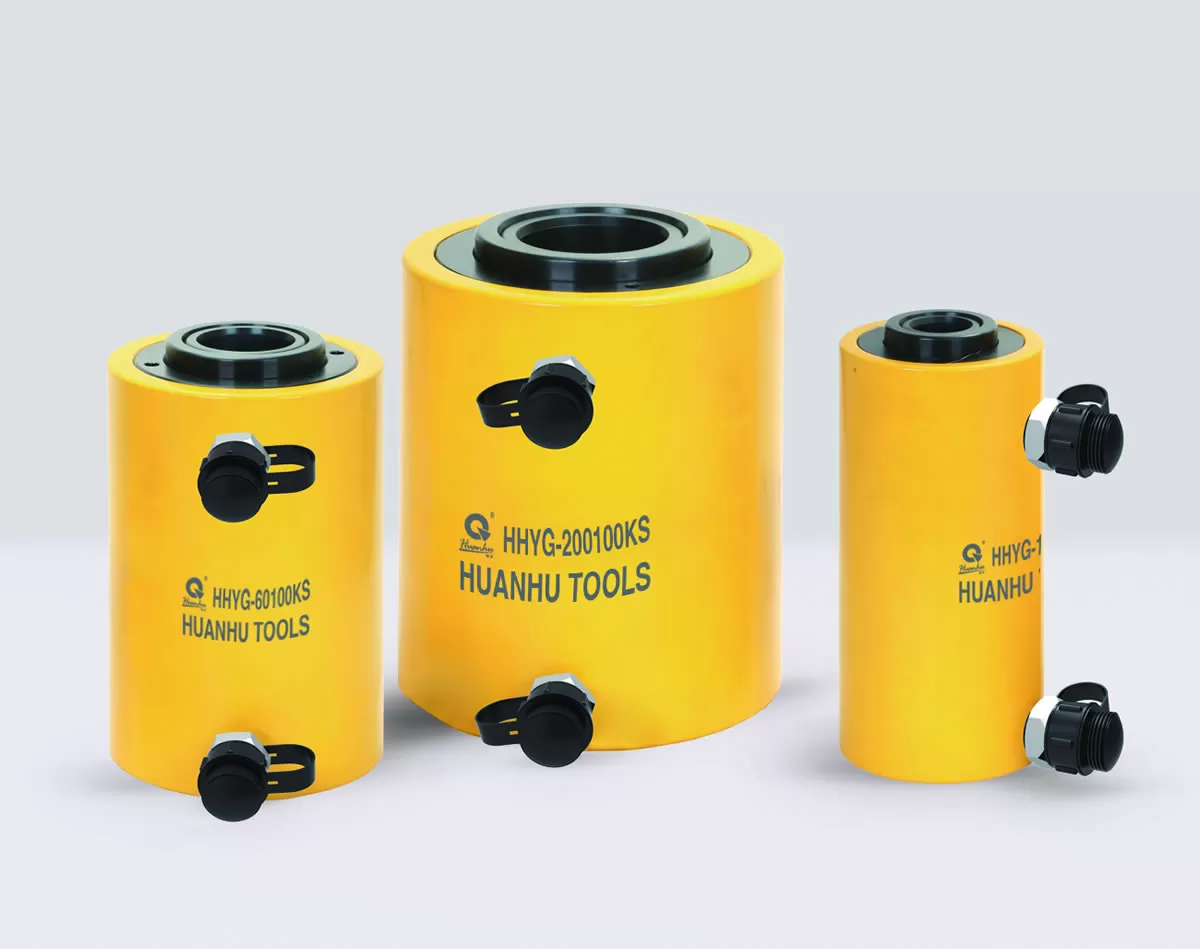

Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS là dòng kích thủy lực chuyên dụng có tải trọng 100 tấn, hành trình 100 mm, áp suất làm việc tối đa 700 bar. Thiết kế rỗng tâm cho phép ty ren, bu lông hoặc cáp đi xuyên qua thân kích, phù hợp với các công việc kéo, căng, ép và nâng hạ trong ngành cơ khí, xây dựng, bảo trì máy móc và thi công kết cấu.
Model HHYG-100100KS thuộc dòng kích thủy lực rỗng tâm TLP HHYG, sử dụng cơ cấu tác động 2 chiều giúp kiểm soát cả quá trình đẩy và hồi piston. Sản phẩm có lực đẩy lên đến 965 kN và lực hồi 642 kN tại áp suất 700 bar.

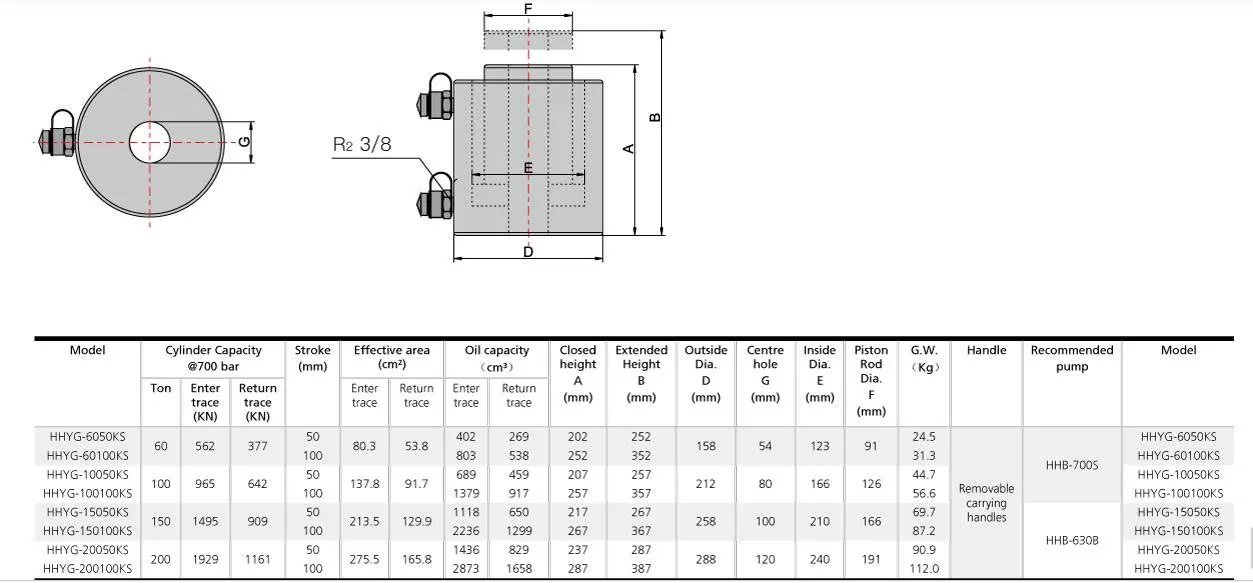

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
| Thông số | HHYG-100100KS |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-100100KS |
| Loại kích | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng | 100 tấn |
| Áp suất làm việc | 700 bar |
| Hành trình | 100 mm |
| Lực đẩy | 965 kN |
| Lực hồi | 642 kN |
| Diện tích hiệu dụng – đẩy | 137,8 cm² |
| Diện tích hiệu dụng – hồi | 91,7 cm² |
| Dung tích dầu – đẩy | 1.379 cm³ |
| Dung tích dầu – hồi | 917 cm³ |
| Chiều cao đóng A | 257 mm |
| Chiều cao mở B | 357 mm |
| Đường kính ngoài D | 212 mm |
| Đường kính lỗ tâm E | 166 mm |
| Đường kính ty piston F | 126 mm |
| Khối lượng | 56,6 kg |
| Tay xách | Tay xách tháo rời |
| Ren kết nối | R 2 3/8 |
| Bơm khuyến nghị | HHB-630B |
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
Tải trọng nâng 100 tấn
TLP HHYG-100100KS có khả năng tạo lực đẩy lên đến 965 kN, tương đương khoảng 98 tấn lực ở điều kiện áp suất 700 bar. Với tải trọng danh định 100 tấn, sản phẩm phù hợp cho các công việc yêu cầu lực thủy lực lớn trong công nghiệp.
Thiết kế rỗng tâm tiện dụng
Điểm nổi bật của HHYG-100100KS là phần thân kích được thiết kế rỗng tâm với đường kính lỗ 166 mm. Kết cấu này cho phép đưa ty ren, thanh thép, bu lông hoặc các chi tiết cần kéo xuyên qua tâm kích.
Thiết kế rỗng tâm đặc biệt hữu ích trong các ứng dụng căng bu lông, kéo chi tiết, căn chỉnh kết cấu và tạo lực kéo thủy lực.

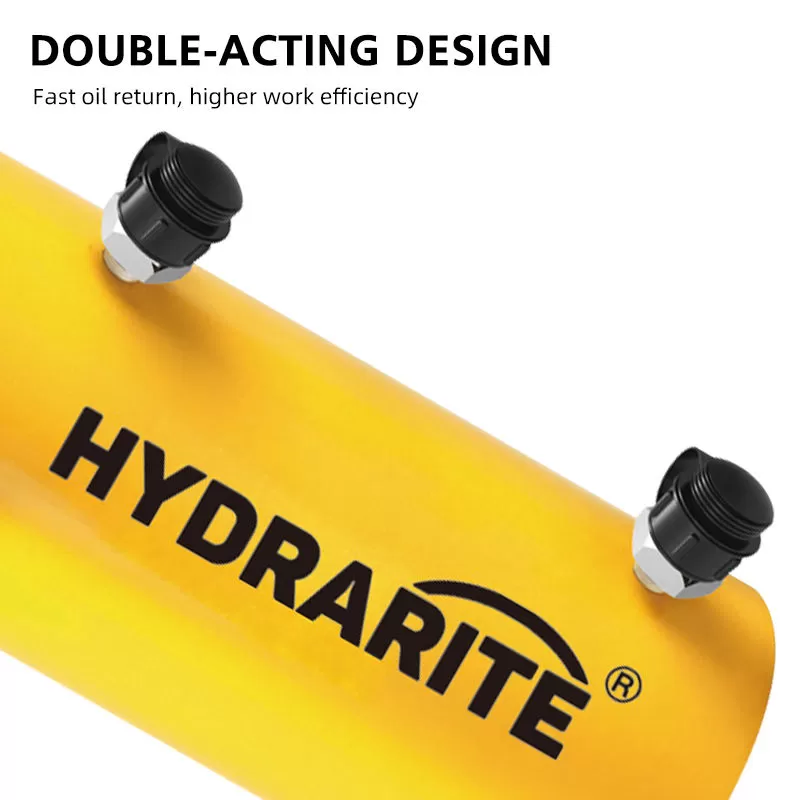

Tác động 2 chiều
Khác với kích thủy lực tác động đơn, HHYG-100100KS sử dụng cơ cấu tác động 2 chiều, piston có lực đẩy và lực hồi thủy lực.
Lực hồi của model đạt 642 kN tại 700 bar, giúp piston trở về vị trí một cách chủ động sau khi hoàn thành quá trình làm việc.
Hành trình 100 mm
Model HHYG-100100KS có hành trình piston 100 mm, phù hợp với các ứng dụng cần khoảng dịch chuyển tương đối lớn trong một chu kỳ làm việc.
Chiều cao kích khi đóng là 257 mm, khi mở đạt 357 mm.
Kết cấu chắc chắn cho công việc công nghiệp
Kích có đường kính ngoài 212 mm, khối lượng 56,6 kg và được trang bị tay xách tháo rời, thuận tiện hơn khi vận chuyển và bố trí thiết bị tại vị trí làm việc.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS có thể được sử dụng trong nhiều công việc cần tạo lực lớn, đặc biệt là các ứng dụng cần đưa chi tiết xuyên qua tâm kích.
Một số ứng dụng tiêu biểu:
- Căng và kéo bu lông, ty ren công nghiệp.
- Căng bulong kết cấu thép.
- Tháo lắp các chi tiết máy có kích thước lớn.
- Căn chỉnh và lắp đặt kết cấu công nghiệp.
- Nâng, đẩy và định vị thiết bị nặng.
- Bảo trì máy móc và thiết bị công nghiệp.
- Thi công cầu, kết cấu thép và các công trình công nghiệp.
- Các hệ thống ép, kéo sử dụng thủy lực áp suất cao.
- Ứng dụng trong sửa chữa và bảo dưỡng máy móc hạng nặng.
Bơm thủy lực sử dụng cho HHYG-100100KS
Theo bảng thông số kỹ thuật, HHYG-100100KS được khuyến nghị sử dụng với bơm thủy lực HHB-630B.
Khi lựa chọn bơm, cần đảm bảo bơm đáp ứng được mức áp suất làm việc 700 bar và tương thích với hệ thống kết nối của kích. Việc sử dụng đúng loại bơm giúp đảm bảo khả năng tạo lực và vận hành ổn định của kích.
So sánh HHYG-100100KS với HHYG-10050KS
Cùng thuộc dòng kích thủy lực rỗng tâm 100 tấn TLP HHYG, hai model có cùng lực đẩy và đường kính nhưng khác nhau về hành trình:
| Thông số | HHYG-10050KS | HHYG-100100KS |
|---|---|---|
| Tải trọng | 100 tấn | 100 tấn |
| Hành trình | 50 mm | 100 mm |
| Lực đẩy @700 bar | 965 kN | 965 kN |
| Lực hồi @700 bar | 642 kN | 642 kN |
| Đường kính ngoài | 212 mm | 212 mm |
| Lỗ tâm | 166 mm | 166 mm |
| Chiều cao đóng | 207 mm | 257 mm |
| Chiều cao mở | 257 mm | 357 mm |
| Khối lượng | 44,7 kg | 56,6 kg |
Nếu công việc yêu cầu hành trình 100 mm, HHYG-100100KS là model tương ứng trong dòng 100 tấn. Nếu chỉ cần hành trình 50 mm, có thể lựa chọn HHYG-10050KS để phù hợp hơn với yêu cầu thực tế.
Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
Trước khi vận hành, cần kiểm tra tình trạng kích, đường ống, đầu nối và bơm thủy lực. Không sử dụng kích vượt quá tải trọng và áp suất làm việc quy định.
Bề mặt tiếp xúc giữa kích và vật thể cần chắc chắn, ổn định và phù hợp với phương tác dụng lực. Khi sử dụng hệ thống thủy lực áp suất cao, cần đảm bảo các đầu nối được lắp đặt đúng kỹ thuật và không có dấu hiệu rò rỉ dầu.
Đối với công việc nâng vật nặng, cần sử dụng thêm các biện pháp kê đỡ và an toàn phù hợp. Không đứng hoặc làm việc bên dưới tải trọng chỉ được giữ bằng áp lực thủy lực.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS là lựa chọn chuyên dụng cho các ứng dụng cần lực thủy lực lớn 100 tấn, hành trình 100 mm, thiết kế rỗng tâm và tác động 2 chiều. Sản phẩm phù hợp cho các công việc kéo, căng, ép, căn chỉnh và bảo trì thiết bị công nghiệp.
ThienAnTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-100100KS cùng các model khác trong dòng HHYG với tải trọng từ 60 tấn, 100 tấn, 150 tấn đến 200 tấn.
Liên hệ ThienAnTools.vn để được tư vấn model kích, bơm thủy lực và bộ thiết bị phù hợp với nhu cầu sử dụng.
