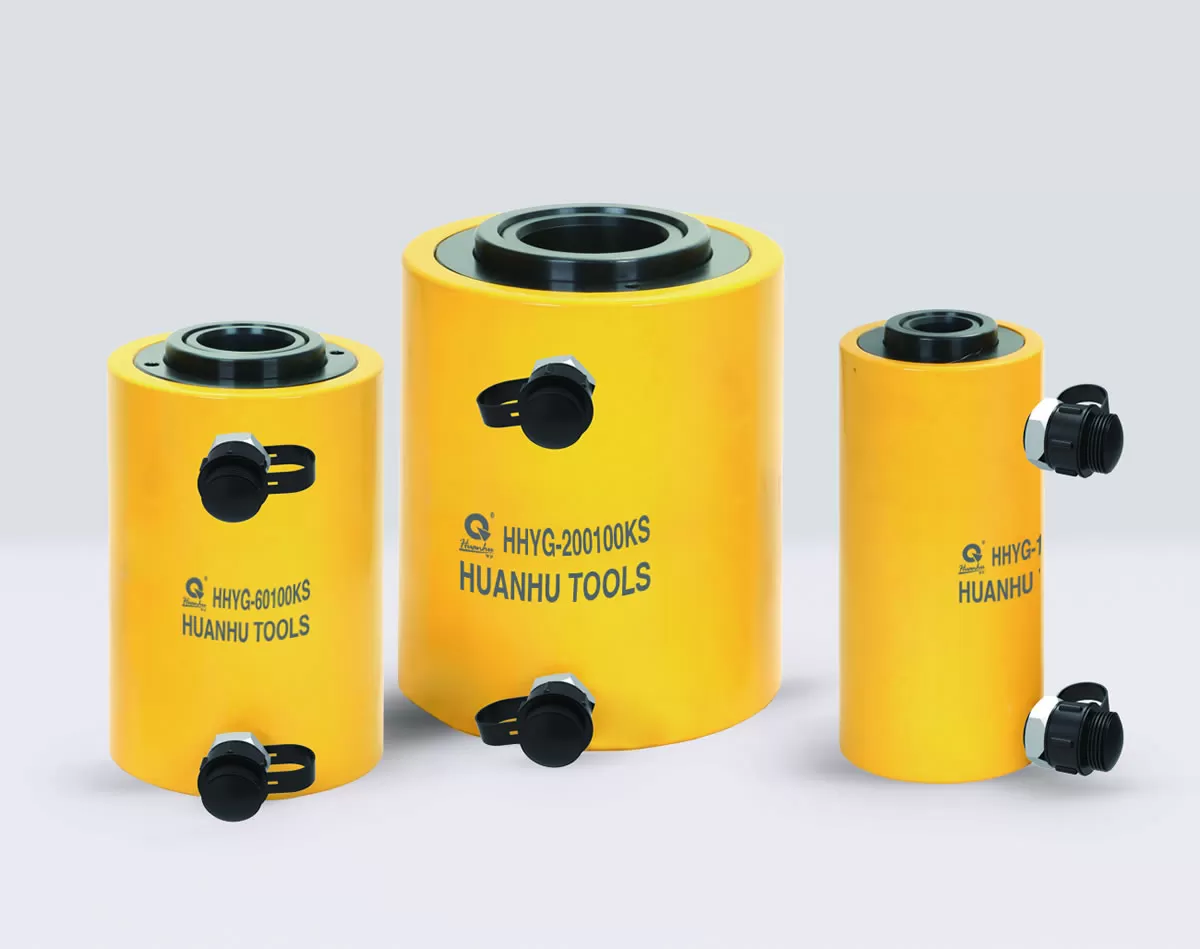

Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS là model kích thủy lực tải trọng 200 tấn, hành trình 50 mm, áp suất làm việc tối đa 700 bar. Sản phẩm thuộc dòng kích thủy lực rỗng tâm TLP HHYG, sử dụng cơ cấu tác động 2 chiều, phù hợp cho các công việc nâng, kéo, ép, căng và căn chỉnh thiết bị công nghiệp.
HHYG-20050KS có lực đẩy 1.929 kN, lực hồi 1.161 kN, đường kính ngoài 288 mm và đường kính lỗ tâm 240 mm. Đây là model có tải trọng lớn, phù hợp với các ứng dụng cần tạo lực thủy lực cao trong cơ khí, xây dựng, lắp đặt và bảo trì thiết bị.

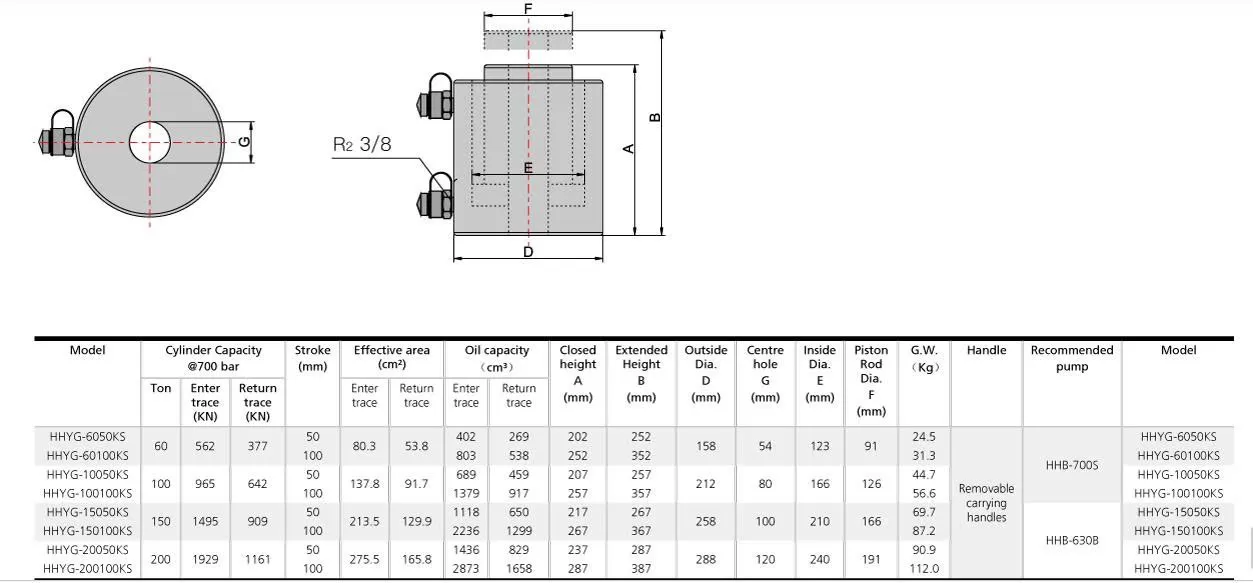

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
| Thông số | HHYG-20050KS |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-20050KS |
| Loại kích | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng | 200 tấn |
| Áp suất làm việc | 700 bar |
| Hành trình | 50 mm |
| Lực đẩy | 1.929 kN |
| Lực hồi | 1.161 kN |
| Diện tích hiệu dụng – đẩy | 275,5 cm² |
| Diện tích hiệu dụng – hồi | 165,8 cm² |
| Dung tích dầu – đẩy | 1.436 cm³ |
| Dung tích dầu – hồi | 829 cm³ |
| Chiều cao đóng A | 237 mm |
| Chiều cao mở B | 287 mm |
| Đường kính ngoài D | 288 mm |
| Đường kính lỗ tâm E | 240 mm |
| Đường kính ty piston F | 191 mm |
| Khối lượng | 90,9 kg |
| Tay xách | Tay xách tháo rời |
| Ren kết nối | R 2 3/8 |
| Bơm khuyến nghị | HHB-630B |
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
Tải trọng 200 tấn, lực đẩy 1.929 kN
TLP HHYG-20050KS có tải trọng danh định 200 tấn, lực đẩy đạt 1.929 kN tại áp suất 700 bar. Đây là model có tải trọng cao trong dòng HHYG, đáp ứng các công việc cần tạo lực lớn để nâng, kéo, ép hoặc căn chỉnh các thiết bị và kết cấu công nghiệp.
Với khả năng tạo lực lớn, kích phù hợp cho các ứng dụng chuyên nghiệp trong cơ khí chế tạo, xây dựng, bảo trì máy móc và lắp đặt thiết bị nặng.
Thiết kế rỗng tâm đường kính 240 mm
HHYG-20050KS được thiết kế dạng kích thủy lực rỗng tâm, với đường kính lỗ tâm lên đến 240 mm.
Kết cấu rỗng tâm cho phép ty ren, thanh thép, bu lông hoặc các chi tiết phù hợp đi xuyên qua tâm kích. Điều này giúp sản phẩm đáp ứng tốt các công việc cần tạo lực kéo hoặc căng lên chi tiết nằm xuyên qua tâm.

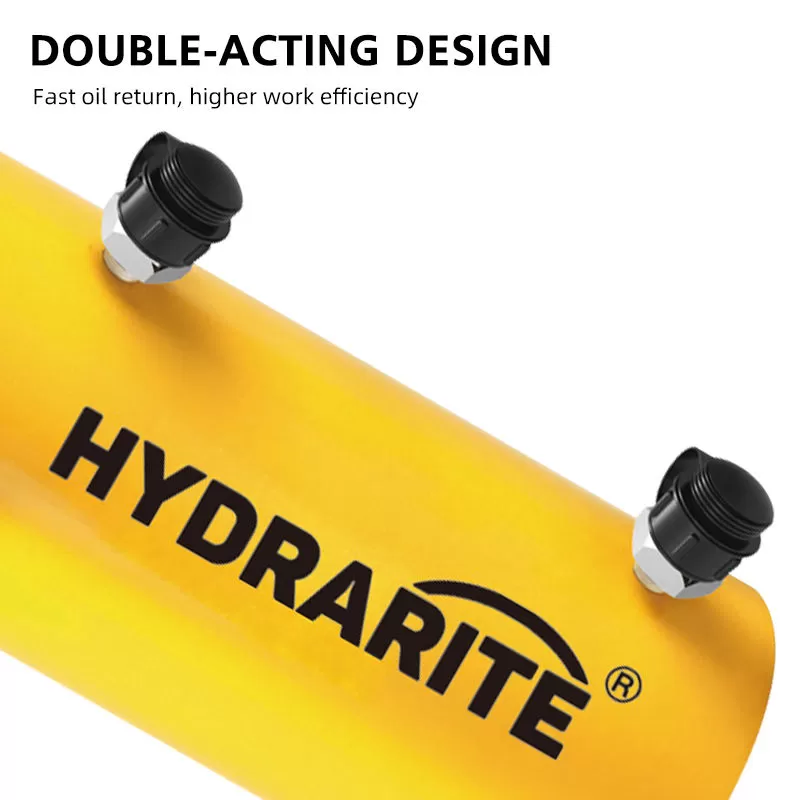

Cơ cấu tác động 2 chiều
Kích sử dụng cơ cấu tác động 2 chiều, cho phép piston được điều khiển bằng thủy lực ở cả chiều đẩy và chiều hồi.
Lực hồi đạt 1.161 kN tại 700 bar, giúp piston chủ động trở về sau khi hoàn thành chu trình làm việc.
Hành trình 50 mm
Model HHYG-20050KS có hành trình piston 50 mm, phù hợp với các ứng dụng yêu cầu lực rất lớn nhưng khoảng dịch chuyển không quá dài.
Chiều cao kích khi đóng là 237 mm, khi mở đạt 287 mm.
Kết cấu chắc chắn cho tải trọng lớn
Kích có đường kính ngoài 288 mm, đường kính ty piston 191 mm và khối lượng 90,9 kg. Sản phẩm được trang bị tay xách tháo rời, hỗ trợ quá trình vận chuyển và bố trí kích tại vị trí làm việc.
Với kích thước và tải trọng lớn, cần sử dụng thiết bị nâng hoặc phương tiện hỗ trợ phù hợp khi vận chuyển và lắp đặt kích.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS được sử dụng trong các công việc cần lực thủy lực rất lớn và kết cấu rỗng tâm.
Một số ứng dụng tiêu biểu:
- Căng bu lông và ty ren công nghiệp.
- Kéo các chi tiết máy có kích thước lớn.
- Tháo lắp thiết bị và máy móc công nghiệp.
- Nâng và căn chỉnh thiết bị nặng.
- Lắp đặt kết cấu thép.
- Bảo trì, sửa chữa máy móc hạng nặng.
- Thi công cầu và kết cấu công nghiệp.
- Ép và kéo bằng hệ thống thủy lực áp suất cao.
- Căng kết cấu sử dụng ty ren xuyên tâm.
- Định vị và điều chỉnh thiết bị trong quá trình lắp đặt.
Bơm thủy lực sử dụng cho HHYG-20050KS
Theo bảng thông số kỹ thuật của dòng TLP HHYG, HHYG-20050KS được khuyến nghị sử dụng với bơm thủy lực HHB-630B.
Bơm cần đáp ứng áp suất làm việc đến 700 bar và tương thích với các đầu nối của kích. Việc lựa chọn bơm phù hợp giúp đảm bảo kích đạt lực theo thiết kế và hệ thống vận hành ổn định.
So sánh HHYG-20050KS và HHYG-200100KS
Hai model đều thuộc dòng kích thủy lực rỗng tâm 2 chiều TLP HHYG tải trọng 200 tấn. Điểm khác biệt chính là hành trình piston.
| Thông số | HHYG-20050KS | HHYG-200100KS |
|---|---|---|
| Tải trọng | 200 tấn | 200 tấn |
| Hành trình | 50 mm | 100 mm |
| Lực đẩy @700 bar | 1.929 kN | 1.929 kN |
| Lực hồi @700 bar | 1.161 kN | 1.161 kN |
| Đường kính ngoài | 288 mm | 288 mm |
| Lỗ tâm | 240 mm | 240 mm |
| Chiều cao đóng | 237 mm | 287 mm |
| Chiều cao mở | 287 mm | 387 mm |
| Khối lượng | 90,9 kg | 112,0 kg |
| Bơm khuyến nghị | HHB-630B | HHB-630B |
HHYG-20050KS có hành trình 50 mm, phù hợp với các công việc cần lực 200 tấn nhưng khoảng dịch chuyển piston tương đối ngắn. Nếu cần hành trình dài hơn, model HHYG-200100KS có hành trình 100 mm sẽ đáp ứng yêu cầu đó.
Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
Trước khi vận hành cần kiểm tra tình trạng kích, bơm, đường ống và các đầu nối thủy lực. Không sử dụng kích vượt quá tải trọng thiết kế hoặc áp suất làm việc tối đa 700 bar.
Kích cần được đặt trên bề mặt chắc chắn, ổn định và phù hợp với phương tác dụng lực. Đảm bảo tải trọng được phân bố đúng và không gây lệch tải trong quá trình vận hành.
Các đầu nối thủy lực cần được lắp đặt đúng kỹ thuật và kiểm tra trước khi tạo áp suất. Khi làm việc với tải trọng 200 tấn, cần sử dụng đầy đủ các biện pháp kê đỡ và an toàn phù hợp.
Không đứng hoặc làm việc bên dưới tải trọng chỉ được giữ bằng áp lực thủy lực.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS có tải trọng 200 tấn, hành trình 50 mm, áp suất làm việc 700 bar, lực đẩy 1.929 kN, lực hồi 1.161 kN và đường kính lỗ tâm 240 mm.
Với thiết kế rỗng tâm, tác động 2 chiều và khả năng tạo lực lớn, sản phẩm phù hợp cho các công việc nâng, kéo, ép, căng, căn chỉnh và bảo trì thiết bị công nghiệp.
ThienAnTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-20050KS cùng các model khác trong dòng HHYG, đáp ứng các nhu cầu sử dụng với tải trọng và hành trình khác nhau.
