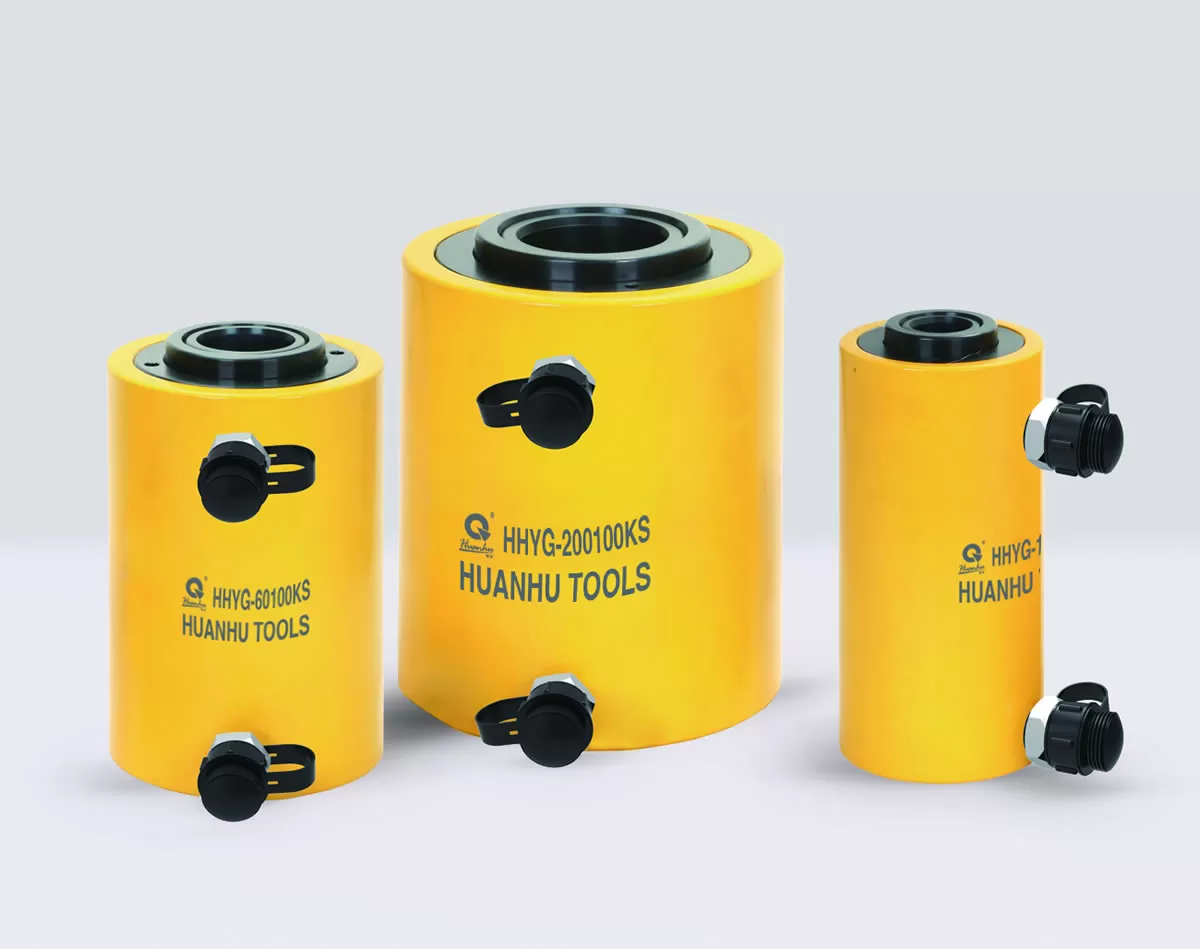

Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS là model kích thủy lực chuyên dụng tải trọng 150 tấn, hành trình 50 mm, làm việc ở áp suất tối đa 700 bar. Sản phẩm thuộc dòng kích thủy lực rỗng tâm TLP HHYG, được thiết kế với piston rỗng tâm và cơ cấu tác động 2 chiều, phù hợp cho các công việc nâng, kéo, ép, căng và căn chỉnh thiết bị công nghiệp.
Với lực đẩy lên đến 1.495 kN, lực hồi 909 kN và đường kính lỗ tâm 210 mm, HHYG-15050KS đáp ứng các ứng dụng cần lực thủy lực lớn nhưng vẫn yêu cầu không gian làm việc xuyên tâm.

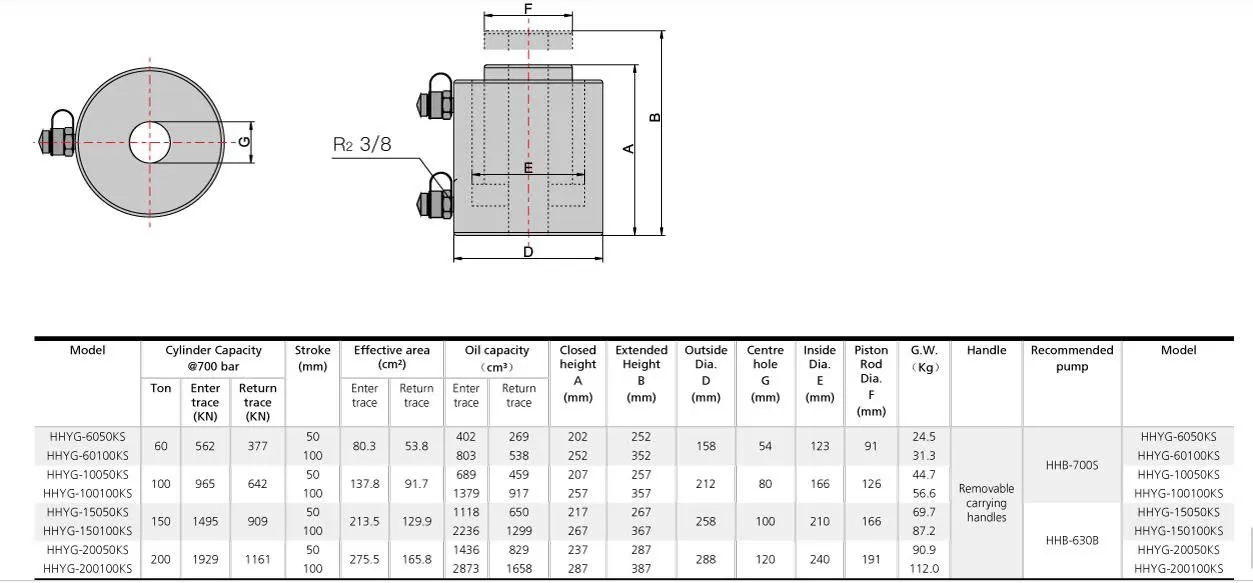

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
| Thông số | HHYG-15050KS |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-15050KS |
| Loại kích | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng | 150 tấn |
| Áp suất làm việc | 700 bar |
| Hành trình | 50 mm |
| Lực đẩy | 1.495 kN |
| Lực hồi | 909 kN |
| Diện tích hiệu dụng – đẩy | 213,5 cm² |
| Diện tích hiệu dụng – hồi | 129,9 cm² |
| Dung tích dầu – đẩy | 1.118 cm³ |
| Dung tích dầu – hồi | 650 cm³ |
| Chiều cao đóng A | 217 mm |
| Chiều cao mở B | 267 mm |
| Đường kính ngoài D | 258 mm |
| Đường kính lỗ tâm E | 210 mm |
| Đường kính ty piston F | 166 mm |
| Khối lượng | 69,7 kg |
| Tay xách | Tay xách tháo rời |
| Ren kết nối | R 2 3/8 |
| Bơm khuyến nghị | HHB-630B |
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
Tải trọng nâng 150 tấn
TLP HHYG-15050KS có tải trọng danh định 150 tấn, lực đẩy đạt 1.495 kN tại áp suất 700 bar. Đây là model phù hợp cho các công việc cần tạo lực thủy lực lớn trong lĩnh vực cơ khí, xây dựng, bảo trì và lắp đặt thiết bị công nghiệp.
Thiết kế rỗng tâm đường kính 210 mm
Kích được thiết kế với phần piston rỗng tâm, có đường kính lỗ tâm 210 mm. Cấu tạo này cho phép ty ren, thanh thép, bu lông hoặc các chi tiết cần kéo đi xuyên qua tâm kích.
Thiết kế rỗng tâm giúp HHYG-15050KS phù hợp với những ứng dụng cần đồng thời tạo lực và duy trì khoảng không ở vị trí trung tâm.

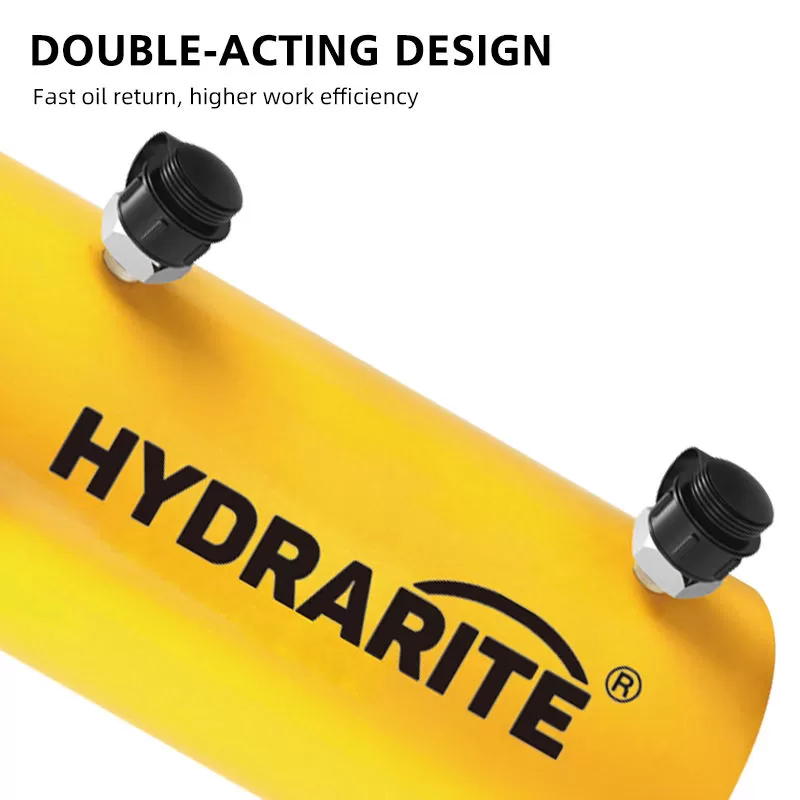

Cơ cấu thủy lực tác động 2 chiều
HHYG-15050KS sử dụng cơ cấu tác động 2 chiều, cho phép piston được điều khiển bằng thủy lực ở cả chiều đẩy và chiều hồi.
Lực hồi đạt 909 kN tại 700 bar, giúp piston chủ động trở về sau khi hoàn thành chu trình làm việc.
Hành trình 50 mm
Model HHYG-15050KS có hành trình piston 50 mm, phù hợp với các ứng dụng cần tạo lực lớn trong khoảng dịch chuyển ngắn.
Chiều cao khi đóng là 217 mm và chiều cao khi mở là 267 mm.
Kết cấu chắc chắn
Kích có đường kính ngoài 258 mm, đường kính ty piston 166 mm và khối lượng 69,7 kg. Sản phẩm được trang bị tay xách tháo rời, hỗ trợ quá trình di chuyển và bố trí kích tại vị trí làm việc.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS được sử dụng trong nhiều ứng dụng cần lực thủy lực lớn và yêu cầu kết cấu rỗng tâm.
Một số ứng dụng tiêu biểu:
- Căng bu lông và ty ren công nghiệp.
- Kéo và tháo lắp các chi tiết máy lớn.
- Nâng, đẩy và căn chỉnh thiết bị công nghiệp.
- Lắp đặt và điều chỉnh kết cấu thép.
- Bảo trì, sửa chữa máy móc hạng nặng.
- Thi công cầu và các kết cấu công nghiệp.
- Các công việc ép, kéo bằng hệ thống thủy lực áp suất cao.
- Căng kết cấu và các chi tiết sử dụng ty ren xuyên tâm.
Bơm thủy lực sử dụng cho HHYG-15050KS
Theo bảng thông số kỹ thuật của dòng TLP HHYG, HHYG-15050KS được khuyến nghị sử dụng với bơm thủy lực HHB-630B.
Bơm cần đáp ứng áp suất làm việc tối đa 700 bar và tương thích với hệ thống kết nối của kích. Việc sử dụng bơm phù hợp giúp đảm bảo kích đạt lực làm việc theo thiết kế.
So sánh HHYG-15050KS và HHYG-150100KS
Hai model đều thuộc dòng kích thủy lực rỗng tâm 2 chiều TLP HHYG tải trọng 150 tấn, điểm khác biệt chính nằm ở hành trình piston.
| Thông số | HHYG-15050KS | HHYG-150100KS |
|---|---|---|
| Tải trọng | 150 tấn | 150 tấn |
| Hành trình | 50 mm | 100 mm |
| Lực đẩy @700 bar | 1.495 kN | 1.495 kN |
| Lực hồi @700 bar | 909 kN | 909 kN |
| Đường kính ngoài | 258 mm | 258 mm |
| Lỗ tâm | 210 mm | 210 mm |
| Chiều cao đóng | 217 mm | 267 mm |
| Chiều cao mở | 267 mm | 367 mm |
| Khối lượng | 69,7 kg | 87,2 kg |
HHYG-15050KS có hành trình 50 mm, trong khi HHYG-150100KS có hành trình 100 mm. Việc lựa chọn model cần căn cứ vào khoảng dịch chuyển cần thiết của công việc.
Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
Trước khi vận hành cần kiểm tra tình trạng kích, bơm, đường ống và các đầu nối thủy lực. Không vận hành vượt quá tải trọng hoặc áp suất làm việc tối đa 700 bar.
Kích cần được đặt trên bề mặt chắc chắn và ổn định, đảm bảo phương tác dụng lực phù hợp với yêu cầu kỹ thuật. Các kết nối thủy lực phải được lắp đặt đúng cách và kiểm tra trước khi đưa hệ thống vào làm việc.
Khi nâng tải trọng lớn, cần sử dụng biện pháp kê đỡ và đảm bảo an toàn phù hợp. Không đứng hoặc làm việc bên dưới tải trọng chỉ được giữ bằng áp lực thủy lực.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS là thiết bị thủy lực tải trọng 150 tấn, hành trình 50 mm, áp suất làm việc 700 bar, lực đẩy 1.495 kN và lực hồi 909 kN. Thiết kế rỗng tâm 210 mm giúp sản phẩm đáp ứng các công việc kéo, căng, ép, nâng và căn chỉnh cần sử dụng ty ren hoặc chi tiết xuyên qua tâm kích.
ThienAnTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-15050KS cùng các model khác trong dòng HHYG, đáp ứng nhiều mức tải trọng và hành trình khác nhau.
