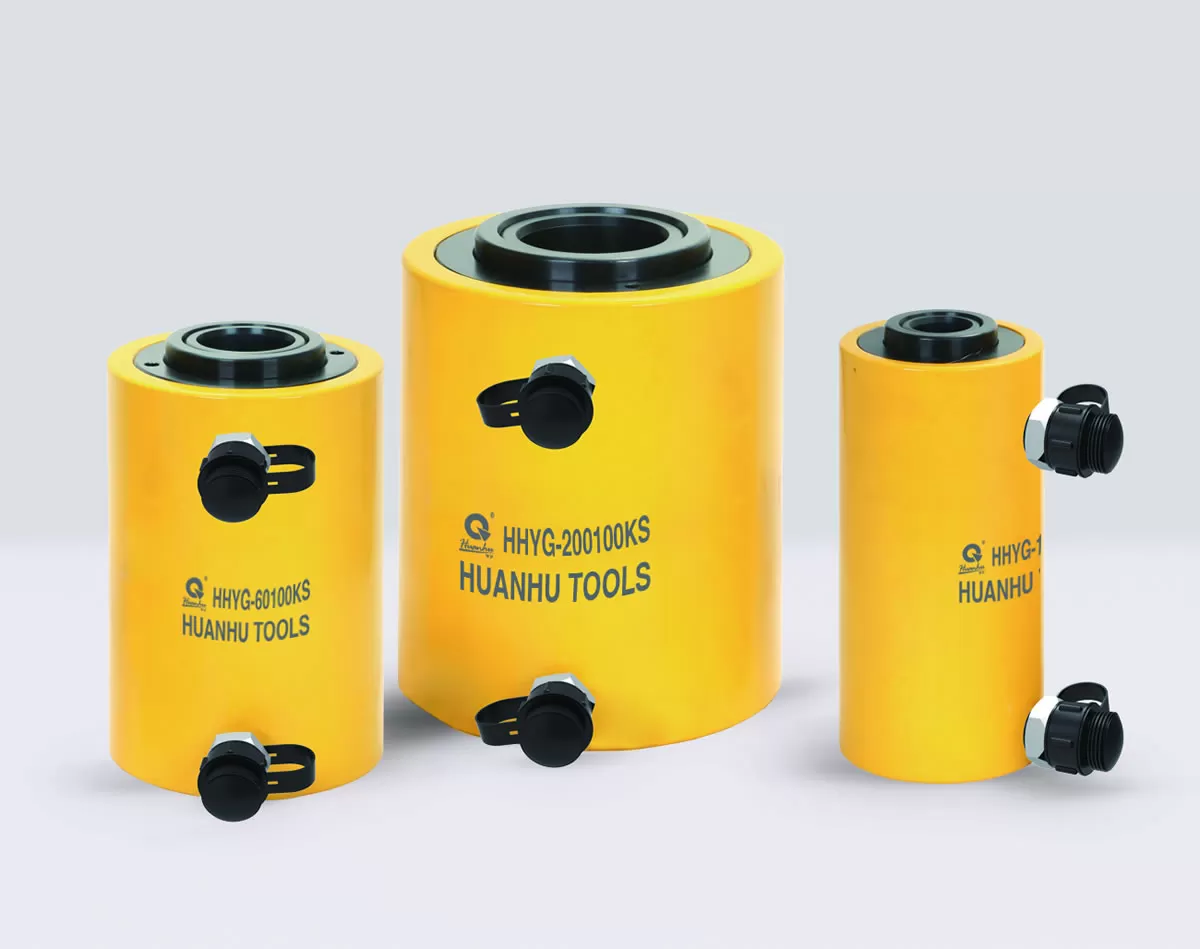

Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS là model kích thủy lực chuyên dụng có tải trọng 200 tấn, hành trình 100 mm, áp suất làm việc tối đa 700 bar. Sản phẩm thuộc dòng kích thủy lực rỗng tâm TLP HHYG, sử dụng cơ cấu tác động 2 chiều, phù hợp cho các công việc nâng, kéo, ép, căng và căn chỉnh thiết bị công nghiệp.
Với lực đẩy 1.929 kN, lực hồi 1.161 kN và đường kính lỗ tâm 240 mm, HHYG-200100KS đáp ứng các ứng dụng cần lực thủy lực rất lớn kết hợp hành trình piston 100 mm.

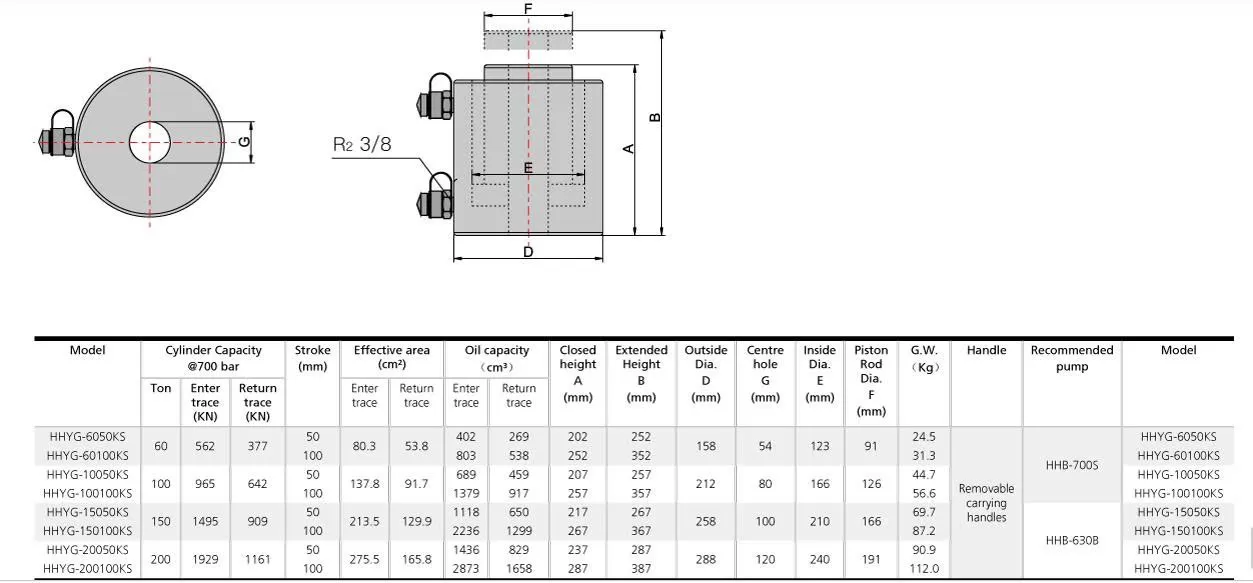

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
| Thông số | HHYG-200100KS |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-200100KS |
| Loại kích | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng | 200 tấn |
| Áp suất làm việc | 700 bar |
| Hành trình | 100 mm |
| Lực đẩy | 1.929 kN |
| Lực hồi | 1.161 kN |
| Diện tích hiệu dụng – đẩy | 275,5 cm² |
| Diện tích hiệu dụng – hồi | 165,8 cm² |
| Dung tích dầu – đẩy | 2.755 cm³ |
| Dung tích dầu – hồi | 1.658 cm³ |
| Chiều cao đóng A | 287 mm |
| Chiều cao mở B | 387 mm |
| Đường kính ngoài D | 288 mm |
| Đường kính lỗ tâm E | 240 mm |
| Đường kính ty piston F | 191 mm |
| Khối lượng | 112,0 kg |
| Tay xách | Tay xách tháo rời |
| Ren kết nối | R 2 3/8 |
| Bơm khuyến nghị | HHB-630B |
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
Tải trọng 200 tấn, lực đẩy 1.929 kN
TLP HHYG-200100KS có tải trọng danh định 200 tấn, lực đẩy đạt 1.929 kN tại áp suất 700 bar. Model này được thiết kế cho những công việc cần tạo lực thủy lực lớn trong quá trình nâng, kéo, ép, căng hoặc căn chỉnh thiết bị.
Với khả năng tạo lực cao, kích phù hợp cho các ứng dụng chuyên nghiệp trong cơ khí, xây dựng, lắp đặt kết cấu và bảo trì máy móc công nghiệp.
Thiết kế rỗng tâm đường kính 240 mm
Một trong những đặc điểm nổi bật của HHYG-200100KS là thiết kế rỗng tâm, với đường kính lỗ tâm lên đến 240 mm.
Kết cấu này cho phép ty ren, thanh thép, bu lông hoặc các chi tiết phù hợp đi xuyên qua tâm kích. Đây là thiết kế hữu ích trong các ứng dụng kéo, căng hoặc điều chỉnh chi tiết cần duy trì khoảng không ở khu vực trung tâm.

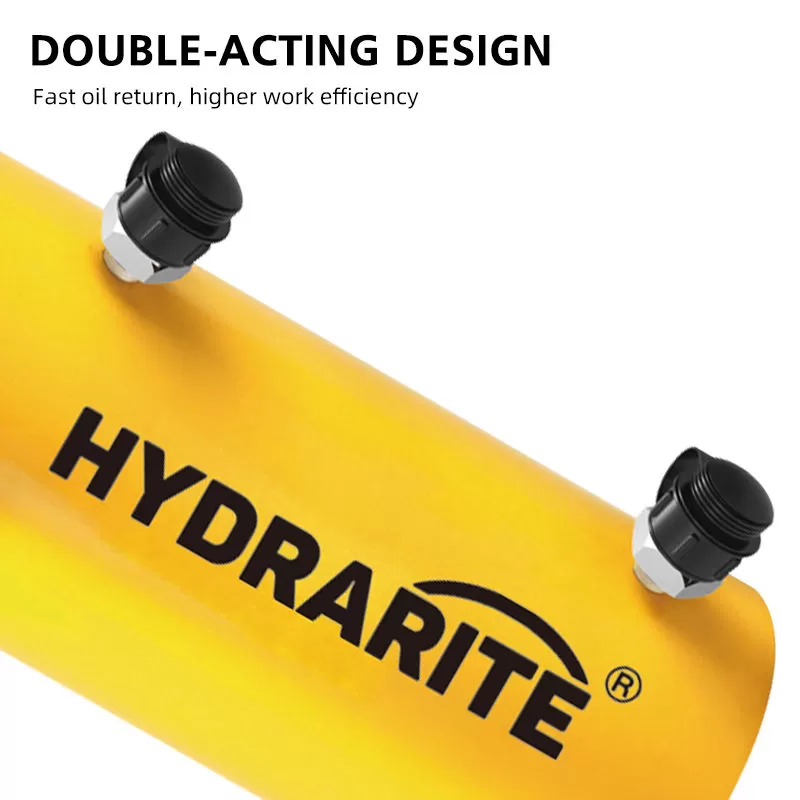

Cơ cấu tác động 2 chiều
HHYG-200100KS sử dụng cơ cấu tác động 2 chiều, cho phép piston được điều khiển bằng thủy lực ở cả chiều đẩy và chiều hồi.
Lực hồi đạt 1.161 kN tại 700 bar, giúp piston chủ động trở về sau khi hoàn thành quá trình làm việc.
Hành trình 100 mm
Model HHYG-200100KS có hành trình piston 100 mm, phù hợp với các công việc cần khoảng dịch chuyển lớn kết hợp với lực thủy lực cao.
Chiều cao kích khi đóng là 287 mm, khi mở đạt 387 mm.
Kết cấu chắc chắn cho tải trọng lớn
Kích có đường kính ngoài 288 mm, đường kính ty piston 191 mm và khối lượng 112 kg. Sản phẩm được trang bị tay xách tháo rời, hỗ trợ quá trình di chuyển và bố trí tại khu vực làm việc.
Do kích có trọng lượng lớn, khi vận chuyển và lắp đặt nên sử dụng phương tiện hoặc thiết bị hỗ trợ phù hợp.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS được sử dụng trong các công việc yêu cầu lực thủy lực lớn và hành trình 100 mm.
Một số ứng dụng tiêu biểu:
- Căng bu lông và ty ren công nghiệp.
- Kéo và tháo lắp các chi tiết máy lớn.
- Nâng, đẩy và căn chỉnh thiết bị nặng.
- Lắp đặt và điều chỉnh kết cấu thép.
- Bảo trì, sửa chữa máy móc công nghiệp.
- Thi công cầu và các kết cấu công nghiệp.
- Ép và kéo bằng hệ thống thủy lực áp suất cao.
- Căng kết cấu sử dụng ty ren xuyên tâm.
- Định vị và căn chỉnh thiết bị trong quá trình lắp đặt.
Bơm thủy lực sử dụng cho HHYG-200100KS
Theo bảng thông số kỹ thuật của dòng TLP HHYG, HHYG-200100KS được khuyến nghị sử dụng với bơm thủy lực HHB-630B.
Bơm cần đáp ứng áp suất làm việc đến 700 bar và tương thích với hệ thống kết nối của kích. Việc lựa chọn bơm phù hợp giúp đảm bảo kích đạt lực làm việc theo thiết kế.
So sánh HHYG-200100KS và HHYG-20050KS
Hai model đều có tải trọng 200 tấn, lực đẩy 1.929 kN, lực hồi 1.161 kN và đường kính lỗ tâm 240 mm. Điểm khác biệt chính là hành trình piston.
| Thông số | HHYG-20050KS | HHYG-200100KS |
|---|---|---|
| Tải trọng | 200 tấn | 200 tấn |
| Hành trình | 50 mm | 100 mm |
| Lực đẩy @700 bar | 1.929 kN | 1.929 kN |
| Lực hồi @700 bar | 1.161 kN | 1.161 kN |
| Đường kính ngoài | 288 mm | 288 mm |
| Lỗ tâm | 240 mm | 240 mm |
| Chiều cao đóng | 237 mm | 287 mm |
| Chiều cao mở | 287 mm | 387 mm |
| Khối lượng | 90,9 kg | 112,0 kg |
| Bơm khuyến nghị | HHB-630B | HHB-630B |
HHYG-200100KS có hành trình 100 mm, phù hợp với các ứng dụng cần piston dịch chuyển xa hơn. Trong khi đó, HHYG-20050KS có hành trình 50 mm và khối lượng thấp hơn.
Việc lựa chọn model cần căn cứ vào tải trọng, hành trình yêu cầu, không gian lắp đặt và đặc điểm thực tế của công việc.
Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
Trước khi vận hành cần kiểm tra tình trạng kích, bơm thủy lực, đường ống và các đầu nối. Không sử dụng kích vượt quá tải trọng thiết kế hoặc áp suất làm việc tối đa 700 bar.
Kích phải được đặt trên bề mặt chắc chắn, ổn định và đảm bảo phương tác dụng lực phù hợp. Tải trọng cần được phân bố đúng để hạn chế tình trạng lệch tải trong quá trình vận hành.
Các đầu nối thủy lực phải được lắp đặt đúng kỹ thuật và kiểm tra trước khi tạo áp suất. Khi làm việc với tải trọng 200 tấn, cần sử dụng các biện pháp kê đỡ và an toàn phù hợp.
Không đứng hoặc làm việc bên dưới tải trọng chỉ được giữ bằng áp lực thủy lực.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS có tải trọng 200 tấn, hành trình 100 mm, áp suất làm việc 700 bar, lực đẩy 1.929 kN, lực hồi 1.161 kN và đường kính lỗ tâm 240 mm.
Với thiết kế rỗng tâm, tác động 2 chiều và hành trình 100 mm, sản phẩm phù hợp cho các công việc nâng, kéo, ép, căng, căn chỉnh và bảo trì thiết bị công nghiệp cần lực thủy lực lớn.
ThienAnTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-200100KS cùng các model khác thuộc dòng HHYG với tải trọng và hành trình khác nhau.
