Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS là dòng xi lanh thủy lực rỗng tâm chuyên dụng của TLP, tải trọng 60 tấn, hành trình 50 mm, làm việc ở áp suất tối đa 700 bar. Thiết kế 2 chiều cho phép piston vừa tiến vừa hồi bằng thủy lực, kết hợp với kết cấu rỗng tâm giúp sản phẩm phù hợp cho các công việc nâng, kéo, ép, căng và tháo lắp chi tiết trong công nghiệp.
Theo thông số catalogue, HHYG-6050KS có lực đẩy 562 kN, lực hồi 377 kN, lỗ tâm 54 mm, đường kính ngoài 158 mm và trọng lượng 24,5 kg. Dòng HHYG-6050KS được TLP giới thiệu dành cho các ứng dụng kiểm tra, bảo trì và căng kéo.

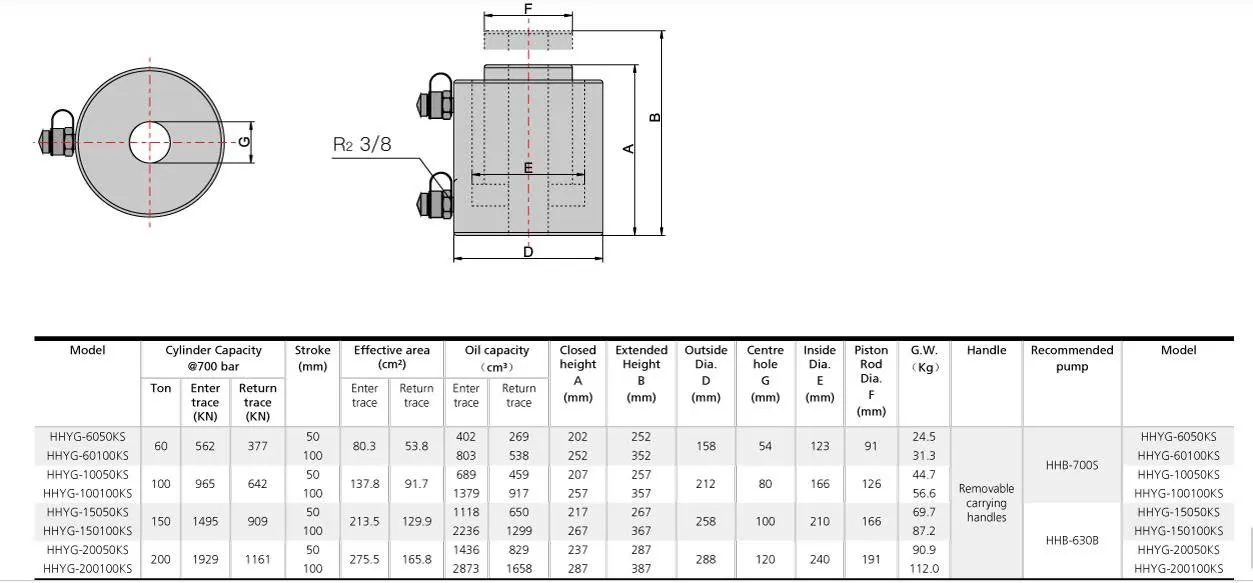

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS
| Thông số | Giá trị |
|---|---|
| Model | HHYG-6050KS |
| Thương hiệu | TLP |
| Loại | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng @700 bar | 60 tấn |
| Lực đẩy (Enter trace) | 562 kN |
| Lực hồi (Return trace) | 377 kN |
| Hành trình | 50 mm |
| Diện tích hiệu dụng khi đẩy | 80,3 cm² |
| Diện tích hiệu dụng khi hồi | 53,8 cm² |
| Dung tích dầu khi đẩy | 402 cm³ |
| Dung tích dầu khi hồi | 269 cm³ |
| Chiều cao đóng A | 202 mm |
| Chiều cao mở B | 252 mm |
| Đường kính ngoài D | 158 mm |
| Đường kính lỗ tâm G | 54 mm |
| Đường kính trong E | 123 mm |
| Đường kính ty piston F | 91 mm |
| Trọng lượng | 24,5 kg |
| Tay xách | Tay xách tháo rời |
| Áp suất làm việc | 700 bar |
Các thông số trên phù hợp với bảng catalogue của dòng HHYG-6050KS và dữ liệu kỹ thuật được công bố cho model này.
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS
Thiết kế rỗng tâm Ø54 mm
Điểm đặc trưng của HHYG-6050KS là phần tâm được thiết kế rỗng xuyên suốt, tạo không gian để ty ren, trục hoặc các chi tiết cần thao tác đi qua tâm kích. Thiết kế này đặc biệt hữu ích trong các công việc kéo, ép và căng chi tiết theo phương dọc trục.

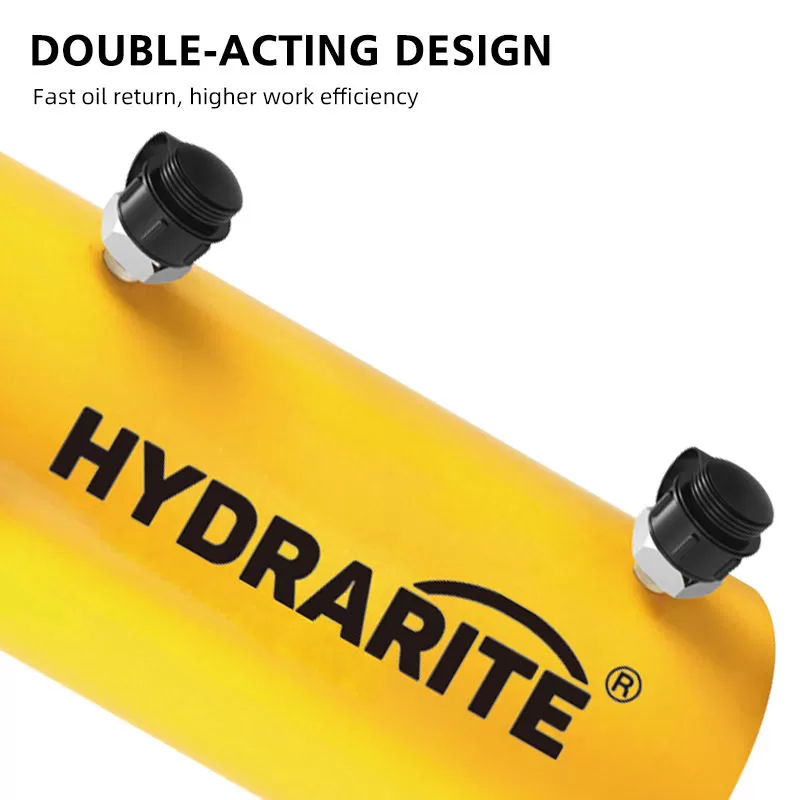

Cơ cấu thủy lực 2 chiều
Khác với kích rỗng tâm 1 chiều sử dụng cơ cấu hồi bằng lò xo hoặc tải, HHYG-6050KS sử dụng thủy lực cho cả chiều đẩy và chiều hồi. Nhà sản xuất TLP cũng mô tả dòng sản phẩm này là double-acting, hollow plunger cylinder, phù hợp cho các ứng dụng cần cả lực đẩy và lực kéo.
Tải trọng 60 tấn
Với khả năng tạo lực đẩy tối đa 562 kN, tương đương cấp tải 60 tấn tại 700 bar, HHYG-6050KS đáp ứng các công việc cần lực lớn trong bảo trì máy móc, lắp đặt thiết bị và các ứng dụng công nghiệp.
Hành trình 50 mm
Hành trình piston 50 mm phù hợp với các công việc cần tạo lực trong khoảng dịch chuyển tương đối ngắn nhưng yêu cầu lực lớn và khả năng kiểm soát bằng hệ thống bơm thủy lực.
Tay xách tháo rời
Kích được trang bị tay xách có thể tháo rời, thuận tiện hơn cho quá trình di chuyển và bố trí kích tại vị trí làm việc.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS
Kích HHYG-6050KS có thể sử dụng trong nhiều công việc bảo trì và lắp đặt công nghiệp như:
- Nâng và dịch chuyển máy móc, thiết bị có tải trọng lớn.
- Kéo, căng ty ren và bu lông.
- Ép hoặc tháo các chi tiết cơ khí.
- Tháo lắp trục, bạc, vòng bi và các chi tiết dạng trục.
- Căng kéo trong kết cấu cơ khí.
- Bảo trì, sửa chữa máy móc công nghiệp.
- Các công việc cần tạo lực đẩy và lực kéo bằng hệ thống thủy lực.
- Ứng dụng trong xưởng cơ khí, nhà máy, công trường và ngành công nghiệp nặng.
Dòng xi lanh rỗng tâm 2 chiều HHYG được TLP định hướng cho các ứng dụng testing, maintenance và tensioning, tức kiểm tra, bảo trì và căng kéo.
Ưu điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS
- Tải trọng lớn lên đến 60 tấn.
- Áp suất làm việc cao 700 bar.
- Thiết kế rỗng tâm, lỗ tâm Ø54 mm.
- Hoạt động 2 chiều bằng thủy lực.
- Hành trình piston 50 mm.
- Có cả lực đẩy và lực hồi thủy lực.
- Thân kích bằng vật liệu có độ bền cao.
- Tay xách tháo rời, thuận tiện vận chuyển.
- Phù hợp kết hợp với bơm thủy lực 2 chiều.
- Thích hợp cho công việc nâng, kéo, ép và căng trong công nghiệp.
Theo thông tin của nhà sản xuất, dòng xi lanh này sử dụng thiết kế piston rỗng, cơ cấu hồi thủy lực và vật liệu thép hợp kim có độ bền cao; bề mặt được xử lý hoàn thiện nhằm tăng khả năng chống ăn mòn.
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS sử dụng bơm nào?
Do HHYG-6050KS là kích thủy lực 2 chiều, cần sử dụng nguồn bơm thủy lực có khả năng điều khiển cả chiều tiến và chiều hồi của piston.
Theo bảng thông số của dòng HHYG, HHYG-6050KS sử dụng bơm thủy lực 2 chiều HHB-700S theo cấu hình khuyến nghị.
Khi lựa chọn bơm, cần đảm bảo bơm đáp ứng được áp suất làm việc tối đa 700 bar và có lưu lượng dầu phù hợp với dung tích dầu của xi lanh.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS tại ThienanTools.vn
ThienanTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-6050KS phục vụ nhu cầu nâng hạ, kéo căng, ép và bảo trì thiết bị công nghiệp.
Khi mua sản phẩm, khách hàng có thể được tư vấn lựa chọn bơm thủy lực, ống tuy ô, khớp nối nhanh và các phụ kiện thủy lực phù hợp với nhu cầu sử dụng thực tế.

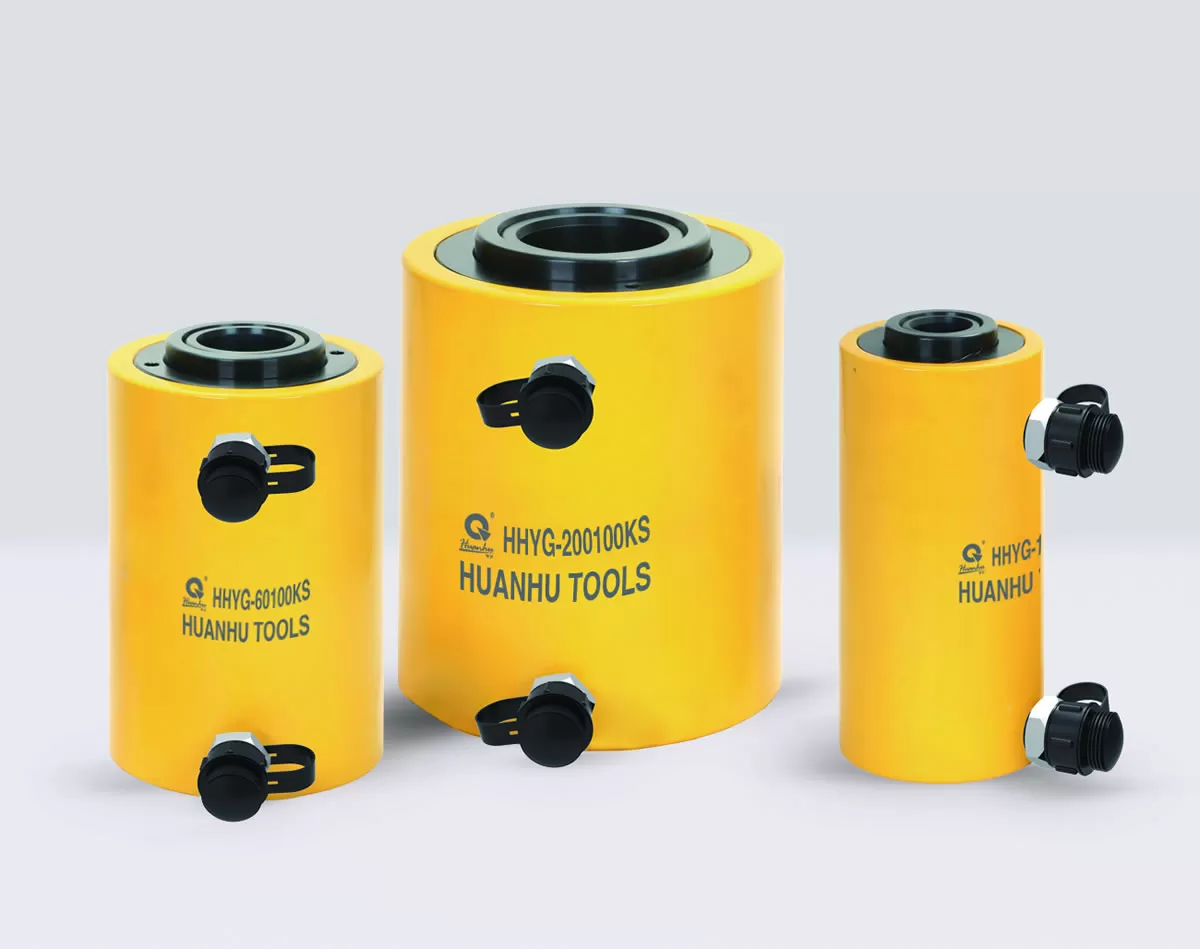

Nếu cần sử dụng cho tải trọng hoặc hành trình khác, có thể tham khảo thêm các model cùng dòng như HHYG-60100KS, HHYG-10050KS, HHYG-100100KS, HHYG-15050KS và HHYG-20050KS.
