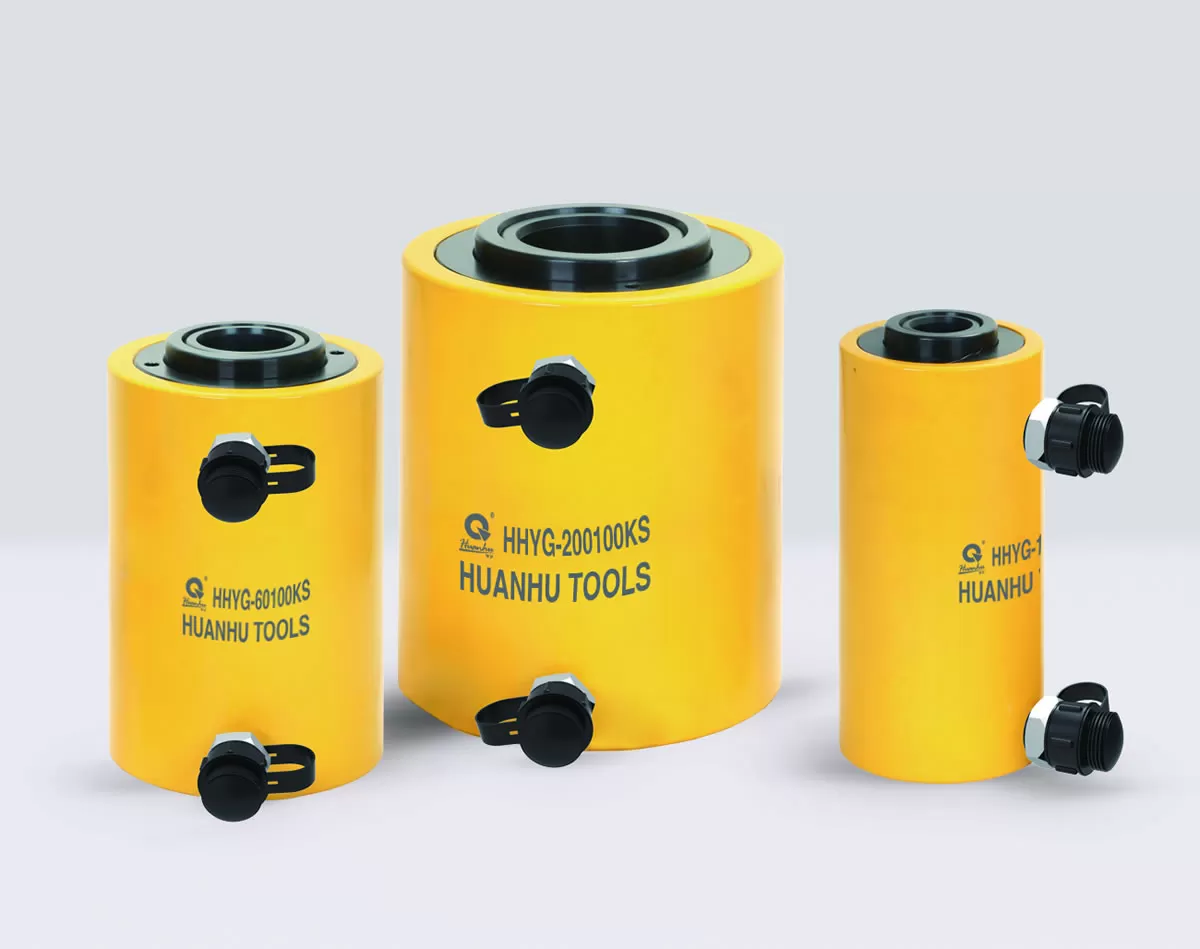

Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS là model kích thủy lực chuyên dụng có tải trọng 150 tấn, hành trình 100 mm, áp suất làm việc tối đa 700 bar. Sản phẩm thuộc dòng kích thủy lực rỗng tâm TLP HHYG, được thiết kế với piston rỗng tâm và cơ cấu tác động 2 chiều, phù hợp cho các công việc nâng, kéo, ép, căng và căn chỉnh thiết bị công nghiệp.
Với lực đẩy lên đến 1.495 kN, lực hồi 909 kN và đường kính lỗ tâm 210 mm, HHYG-150100KS phù hợp với những ứng dụng yêu cầu lực thủy lực lớn kết hợp hành trình 100 mm.

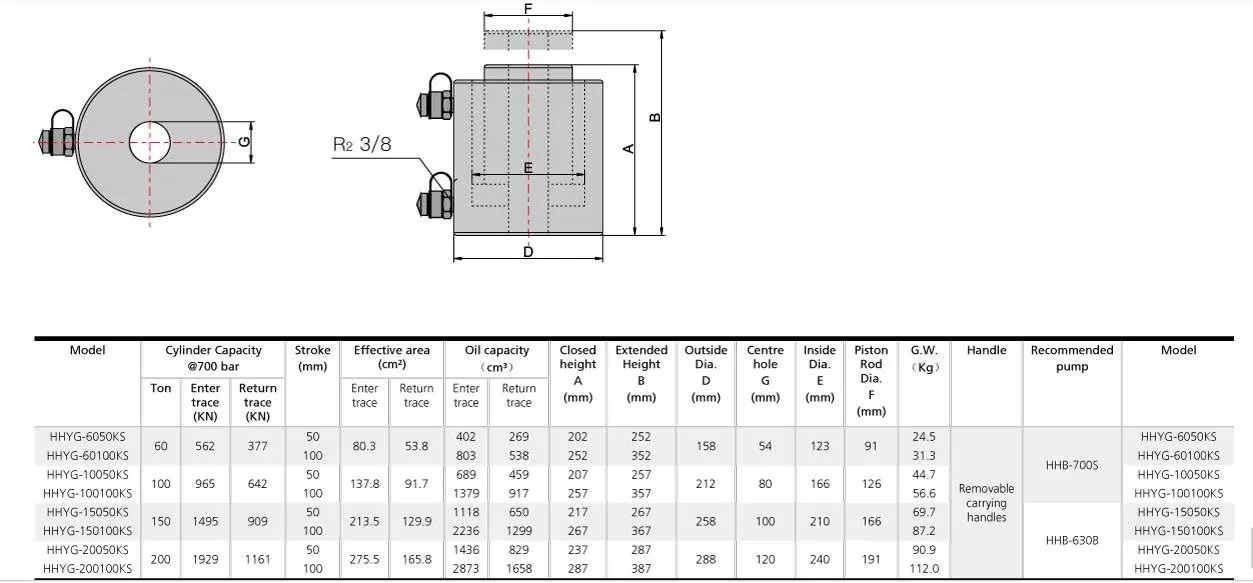

Thông số kỹ thuật Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
| Thông số | HHYG-150100KS |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-150100KS |
| Loại kích | Kích thủy lực rỗng tâm 2 chiều |
| Tải trọng | 150 tấn |
| Áp suất làm việc | 700 bar |
| Hành trình | 100 mm |
| Lực đẩy | 1.495 kN |
| Lực hồi | 909 kN |
| Diện tích hiệu dụng – đẩy | 213,5 cm² |
| Diện tích hiệu dụng – hồi | 129,9 cm² |
| Dung tích dầu – đẩy | 2.236 cm³ |
| Dung tích dầu – hồi | 1.299 cm³ |
| Chiều cao đóng A | 267 mm |
| Chiều cao mở B | 367 mm |
| Đường kính ngoài D | 258 mm |
| Đường kính lỗ tâm E | 210 mm |
| Đường kính ty piston F | 166 mm |
| Khối lượng | 87,2 kg |
| Tay xách | Tay xách tháo rời |
| Ren kết nối | R 2 3/8 |
| Bơm khuyến nghị | HHB-630B |
Đặc điểm của Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
Tải trọng 150 tấn, lực đẩy 1.495 kN
TLP HHYG-150100KS có tải trọng danh định 150 tấn, lực đẩy đạt 1.495 kN tại áp suất 700 bar. Đây là dòng kích chuyên dụng cho các công việc cần tạo lực lớn trong quá trình nâng, kéo, ép và căn chỉnh thiết bị.
Với tải trọng lớn, sản phẩm thích hợp sử dụng trong các lĩnh vực cơ khí chế tạo, bảo trì máy móc, xây dựng và lắp đặt kết cấu công nghiệp.
Thiết kế rỗng tâm đường kính 210 mm
HHYG-150100KS được thiết kế dạng kích thủy lực rỗng tâm, với đường kính lỗ tâm 210 mm. Kết cấu này cho phép ty ren, thanh thép, bu lông hoặc các chi tiết phù hợp đi xuyên qua tâm kích.
Đây là ưu điểm quan trọng đối với các công việc cần tạo lực kéo hoặc căng lên chi tiết nằm xuyên qua tâm của kích.

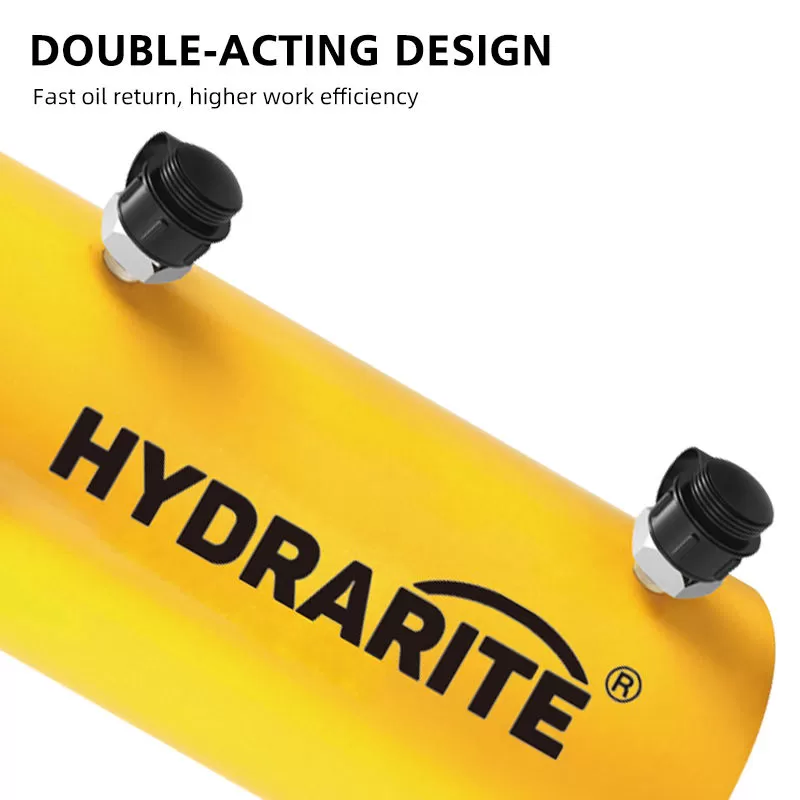

Tác động thủy lực 2 chiều
Kích sử dụng cơ cấu tác động 2 chiều, cho phép piston được điều khiển bằng áp suất thủy lực ở cả chiều đẩy và chiều hồi.
Lực hồi của HHYG-150100KS đạt 909 kN tại 700 bar, hỗ trợ piston chủ động trở về sau khi hoàn thành quá trình làm việc.
Hành trình 100 mm
Model HHYG-150100KS có hành trình piston 100 mm, phù hợp với các công việc cần khoảng dịch chuyển lớn hơn so với model HHYG-15050KS.
Chiều cao kích khi đóng là 267 mm, khi mở đạt 367 mm, đáp ứng các ứng dụng cần hành trình 100 mm.
Kết cấu chắc chắn, tay xách tháo rời
Kích có đường kính ngoài 258 mm, đường kính ty piston 166 mm và khối lượng 87,2 kg. Sản phẩm được trang bị tay xách tháo rời, hỗ trợ việc vận chuyển và bố trí kích tại khu vực làm việc.
Ứng dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS có thể được sử dụng trong nhiều công việc cần lực thủy lực lớn và hành trình 100 mm.
Một số ứng dụng tiêu biểu:
- Căng bu lông và ty ren công nghiệp.
- Kéo và tháo lắp các chi tiết máy lớn.
- Nâng, đẩy và căn chỉnh máy móc, thiết bị.
- Lắp đặt và điều chỉnh kết cấu thép.
- Bảo trì và sửa chữa máy móc công nghiệp.
- Thi công cầu và các công trình kết cấu.
- Ép, kéo bằng hệ thống thủy lực áp suất cao.
- Căng kết cấu và các chi tiết sử dụng ty ren xuyên tâm.
- Định vị thiết bị nặng trong quá trình lắp đặt.
Bơm thủy lực sử dụng cho HHYG-150100KS
Theo bảng thông số kỹ thuật của dòng TLP HHYG, HHYG-150100KS được khuyến nghị sử dụng với bơm thủy lực HHB-630B.
Bơm sử dụng cùng hệ thống cần đáp ứng áp suất làm việc đến 700 bar và tương thích với các đầu nối của kích. Việc lựa chọn đúng bơm giúp đảm bảo kích đạt lực làm việc theo thiết kế.
So sánh HHYG-150100KS và HHYG-15050KS
Hai model đều có tải trọng 150 tấn, cùng lực đẩy và đường kính ngoài. Điểm khác biệt chính là hành trình piston.
| Thông số | HHYG-15050KS | HHYG-150100KS |
|---|---|---|
| Tải trọng | 150 tấn | 150 tấn |
| Hành trình | 50 mm | 100 mm |
| Lực đẩy @700 bar | 1.495 kN | 1.495 kN |
| Lực hồi @700 bar | 909 kN | 909 kN |
| Đường kính ngoài | 258 mm | 258 mm |
| Lỗ tâm | 210 mm | 210 mm |
| Chiều cao đóng | 217 mm | 267 mm |
| Chiều cao mở | 267 mm | 367 mm |
| Khối lượng | 69,7 kg | 87,2 kg |
| Bơm khuyến nghị | HHB-630B | HHB-630B |
HHYG-150100KS có hành trình 100 mm, phù hợp khi công việc cần piston dịch chuyển xa hơn. Trong khi đó, HHYG-15050KS có hành trình 50 mm và khối lượng thấp hơn.
Việc lựa chọn model nên dựa trên tải trọng, khoảng hành trình cần thiết, không gian lắp đặt và yêu cầu thực tế của hệ thống thủy lực.
Lưu ý khi sử dụng Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
Trước khi vận hành cần kiểm tra tình trạng kích, bơm thủy lực, đường ống và các đầu nối. Không sử dụng kích vượt quá tải trọng thiết kế hoặc áp suất làm việc tối đa 700 bar.
Kích phải được đặt trên bề mặt chắc chắn, ổn định và đảm bảo phương tác dụng lực phù hợp. Các đầu nối thủy lực cần được lắp đặt đúng kỹ thuật và kiểm tra tình trạng rò rỉ trước khi vận hành.
Khi làm việc với tải trọng lớn, cần sử dụng các biện pháp kê đỡ và bảo đảm an toàn phù hợp. Không đứng hoặc làm việc bên dưới tải trọng chỉ được giữ bằng áp lực thủy lực.
Mua Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS
Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS có tải trọng 150 tấn, hành trình 100 mm, áp suất làm việc 700 bar, lực đẩy 1.495 kN, lực hồi 909 kN và lỗ tâm đường kính 210 mm.
Với thiết kế rỗng tâm và tác động 2 chiều, sản phẩm phù hợp cho các công việc nâng, kéo, ép, căng, căn chỉnh và bảo trì thiết bị công nghiệp cần lực thủy lực lớn.
ThienAnTools.vn cung cấp Kích thuỷ lực rỗng tâm 2 chiều TLP HHYG-150100KS cùng các model khác thuộc dòng HHYG với tải trọng và hành trình khác nhau.
