Kích thuỷ lực 2 chiều TLP HHYG-1000300S 1000 tấn
HHYG-1000300S là model kích thủy lực 2 chiều thuộc dòng HHYG-S của TLP, được thiết kế cho những công việc cần lực nâng rất lớn. Với khả năng làm việc ở mức 700 bar và tải trọng danh nghĩa 1.000 tấn, đây là loại xi lanh thủy lực phù hợp cho các hệ thống nâng hạ công nghiệp công suất cao.
Khác với kích thủy lực một chiều, kết cấu 2 chiều cho phép điều khiển cả quá trình đẩy và kéo piston bằng dầu thủy lực. Điều này giúp thiết bị linh hoạt hơn trong các công việc nâng hạ, ép, kéo, căn chỉnh và lắp đặt kết cấu.
Model HHYG-1000300S có hành trình piston 300 mm, chiều cao đóng 743 mm và chiều cao khi mở rộng 1.043 mm theo bảng thông số catalog bạn cung cấp.

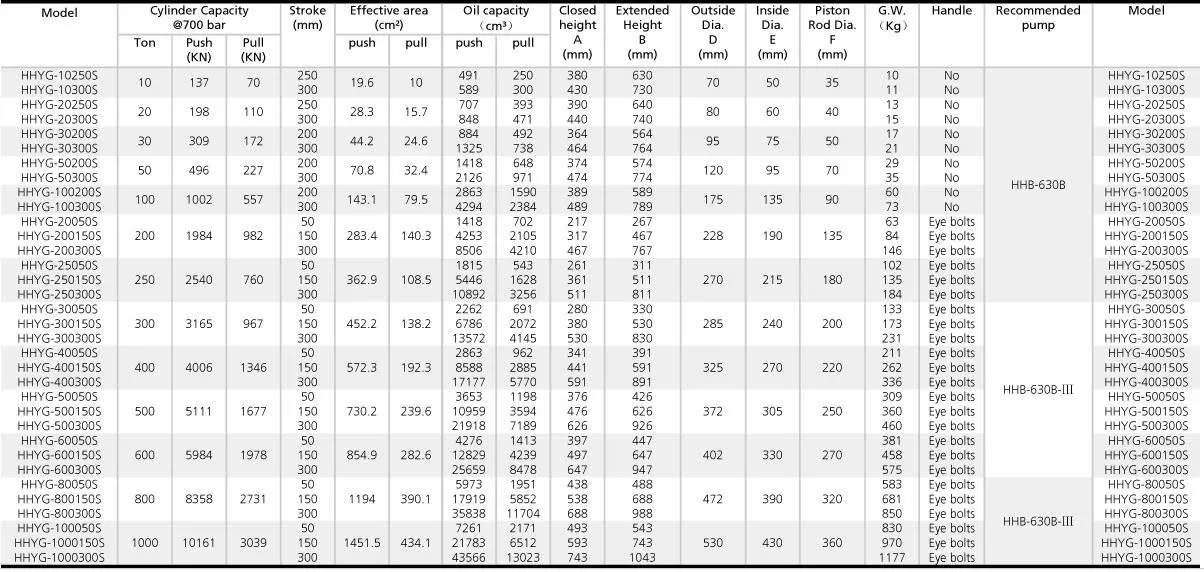

Thông số kỹ thuật Kích thuỷ lực 2 chiều TLP HHYG-1000300S
| Thông số | HHYG-1000300S |
|---|---|
| Thương hiệu | TLP |
| Loại | Kích thủy lực 2 chiều |
| Tải trọng | 1.000 tấn |
| Áp suất làm việc | 700 bar |
| Lực đẩy | 10.161 kN |
| Lực kéo | 3.039 kN |
| Hành trình | 300 mm |
| Diện tích hiệu dụng – đẩy | 1.451,5 cm² |
| Diện tích hiệu dụng – kéo | 434,1 cm² |
| Dung tích dầu – đẩy | 43.566 cm³ |
| Dung tích dầu – kéo | 13.023 cm³ |

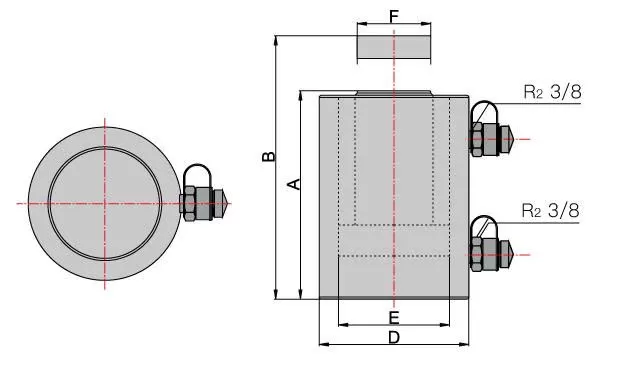

| Chiều cao khi đóng A | 743 mm |
| Chiều cao khi mở rộng B | 1.043 mm |
| Đường kính ngoài D | 530 mm |
| Đường kính trong E | 430 mm |
| Đường kính ty piston F | 360 mm |
| Trọng lượng | 1.177 kg |
| Tay xách | Eye bolts |
| Bơm khuyến nghị | HHB-630B-III |
Các thông số tải trọng, hành trình, diện tích hiệu dụng và dung tích dầu của model HHYG-1000300S cũng được các tài liệu kỹ thuật của dòng HHYG-S ghi nhận tương ứng: 1.000 tấn, hành trình 300 mm, diện tích đẩy 1.451,5 cm² và dung tích dầu phía đẩy 43.566 cm³.
Ưu điểm của Kích thuỷ lực 2 chiều TLP HHYG-1000300S
Tải trọng nâng lên đến 1.000 tấn
HHYG-1000300S được thiết kế cho những công việc cần lực nâng cực lớn, với tải trọng danh nghĩa lên đến 1.000 tấn. Đây là lựa chọn dành cho các hệ thống nâng hạ công nghiệp có yêu cầu lực cao.

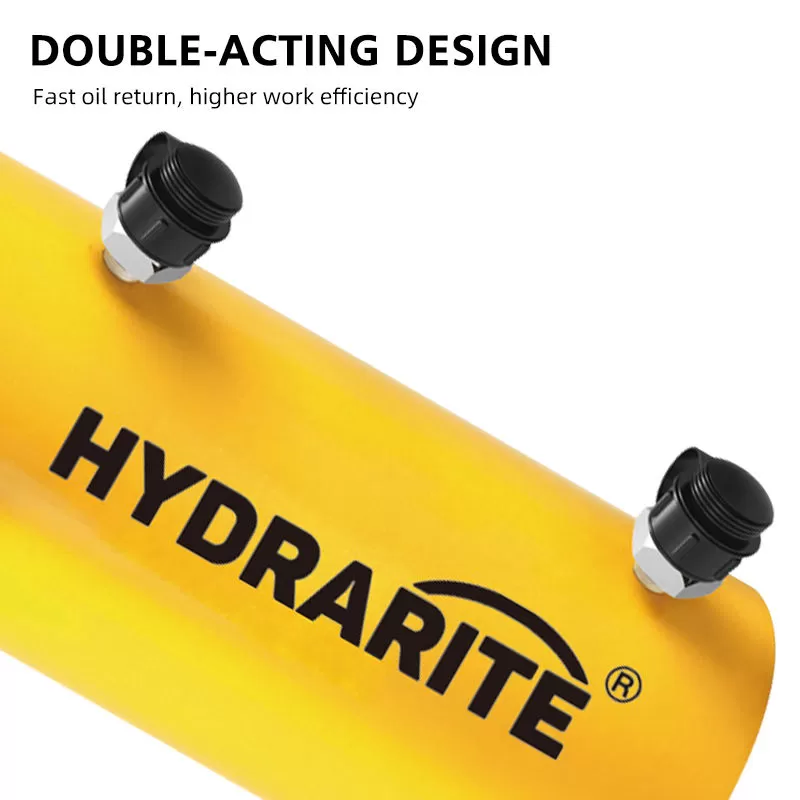

Thiết kế thủy lực 2 chiều
Piston có khả năng hoạt động theo cả hai chiều nhờ tác động của dầu thủy lực. Lực đẩy đạt 10.161 kN, trong khi lực kéo đạt 3.039 kN, giúp thiết bị đáp ứng nhiều công việc khác nhau ngoài nâng thông thường.
Hành trình dài 300 mm
Hành trình 300 mm cho phép piston di chuyển một khoảng tương đối lớn trong mỗi chu kỳ, thích hợp với các công việc cần nâng hoặc điều chỉnh vị trí trong phạm vi hành trình dài.
Làm việc ở áp suất 700 bar
Dòng HHYG-S sử dụng mức áp suất làm việc 700 bar, phù hợp với các hệ thống bơm thủy lực cao áp chuyên dụng. Tài liệu kỹ thuật của dòng sản phẩm cũng xác nhận mức áp suất làm việc 700 bar.
Kết cấu chắc chắn cho tải trọng lớn
Với đường kính thân ngoài 530 mm, đường kính trong 430 mm và đường kính ty piston 360 mm, HHYG-1000300S có kích thước lớn tương xứng với khả năng tạo lực 1.000 tấn.

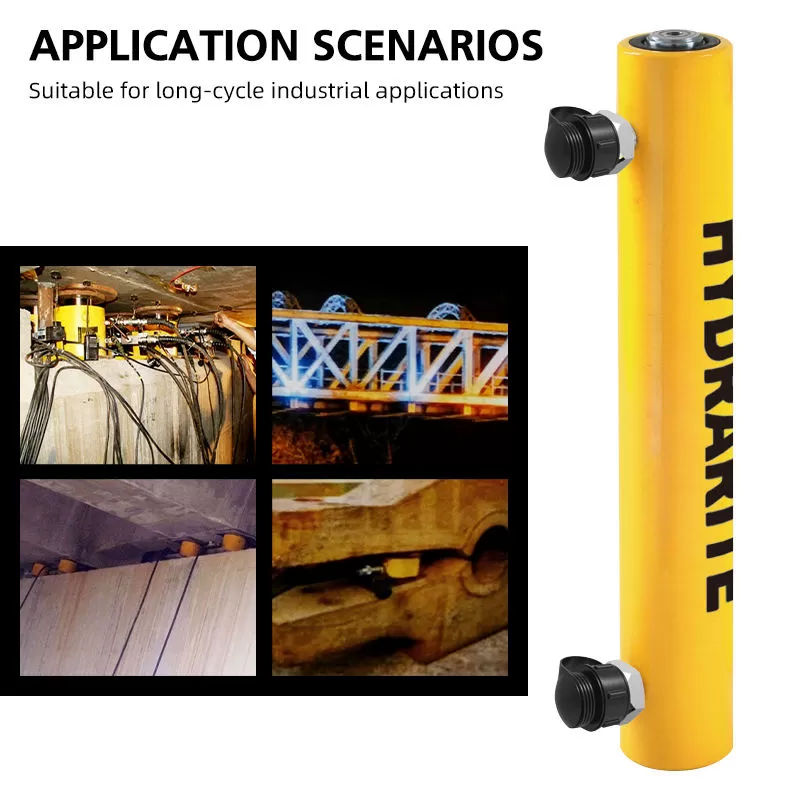

Ứng dụng Kích thuỷ lực 2 chiều TLP HHYG-1000300S
Kích thuỷ lực 2 chiều TLP HHYG-1000300S được sử dụng trong nhiều lĩnh vực công nghiệp nặng, đặc biệt những nơi yêu cầu lực nâng và lực kéo rất lớn.
Một số ứng dụng tiêu biểu:
- Nâng hạ máy móc và thiết bị công nghiệp siêu nặng.
- Nâng và căn chỉnh kết cấu thép.
- Lắp đặt máy móc công nghiệp.
- Nâng hạ thiết bị, kết cấu trong nhà máy.
- Ép và tháo lắp các chi tiết có kích thước lớn.
- Căn chỉnh vị trí máy móc, thiết bị.
- Nâng hạ kết cấu trong công trình xây dựng.
- Các hệ thống nâng đồng bộ sử dụng nhiều kích thủy lực.
- Công việc sửa chữa, bảo trì máy móc và thiết bị tải trọng lớn.
- Ứng dụng trong ngành đóng tàu, cơ khí chế tạo và công nghiệp nặng.
Kích thủy lực 2 chiều 1000 tấn hoạt động như thế nào?

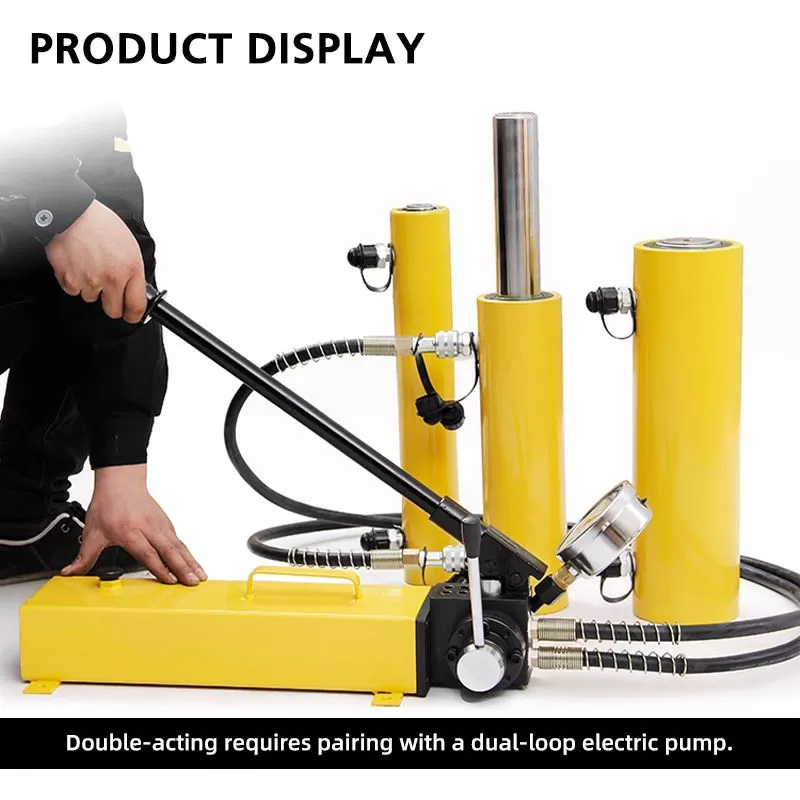

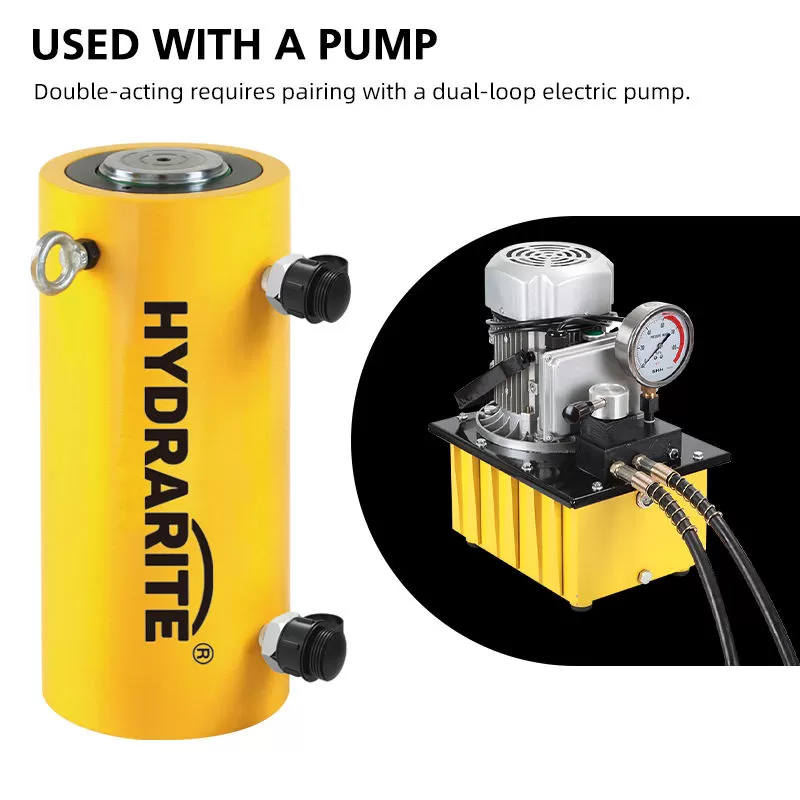

Kích HHYG-1000300S cần được kết nối với bơm thủy lực cao áp thông qua hệ thống đường dầu và đầu nối phù hợp. Khi bơm cấp dầu vào khoang đẩy, áp suất dầu tác động lên piston tạo ra lực đẩy để nâng tải.
Do là loại 2 chiều, hệ thống cũng có thể cấp dầu cho khoang hồi để tạo lực kéo piston về phía ngược lại. Cấu tạo này cho phép kiểm soát cả chuyển động tiến và lùi của piston thay vì chỉ tạo lực theo một chiều.
Với hành trình 300 mm, chiều cao của kích thay đổi từ 743 mm khi đóng lên 1.043 mm khi mở rộng.
Lưu ý khi sử dụng Kích thuỷ lực TLP HHYG-1000300S
Do HHYG-1000300S có khả năng tạo lực rất lớn, việc lựa chọn bơm, ống thủy lực, đầu nối và các phụ kiện đi kèm cần phù hợp với áp suất và lưu lượng của hệ thống.
Khi vận hành cần:
- Đặt kích trên bề mặt chắc chắn và ổn định.
- Đảm bảo tâm tải nằm đúng vị trí tác dụng của kích.
- Sử dụng bơm và phụ kiện thủy lực phù hợp.
- Không vượt quá tải trọng định mức 1.000 tấn.
- Kiểm tra đường ống, đầu nối và hệ thống thủy lực trước khi vận hành.
- Không đứng hoặc làm việc tại vị trí nguy hiểm bên dưới tải đang được nâng.
- Sử dụng các biện pháp kê, chống và giữ tải độc lập khi cần làm việc lâu dưới tải.
Mua Kích thuỷ lực 2 chiều TLP model HHYG-1000300S tại Thienantools.vn
Thienantools.vn cung cấp Kích thuỷ lực 2 chiều TLP model HHYG-1000300S dành cho các nhu cầu nâng hạ, ép và căn chỉnh thiết bị tải trọng lớn.
Với tải trọng 1.000 tấn, hành trình 300 mm, áp suất 700 bar, lực đẩy 10.161 kN và lực kéo 3.039 kN, HHYG-1000300S là model chuyên dụng cho các hệ thống thủy lực công nghiệp cần lực rất lớn.
Khi lựa chọn sản phẩm, khách hàng nên cung cấp thông tin về tải trọng cần nâng, chiều cao nâng, hành trình yêu cầu và loại bơm thủy lực đang sử dụng để Thienantools.vn tư vấn cấu hình phù hợp.
Liên hệ Thienantools.vn để nhận báo giá Kích thuỷ lực 2 chiều TLP HHYG-1000300S và tư vấn thiết bị thủy lực phù hợp.
