Kích thuỷ lực 2 chiều TLP model HHYG-200150S
Kích thuỷ lực 2 chiều TLP model HHYG-200150S là dòng kích thủy lực tải trọng lớn, được thiết kế với khả năng nâng 200 tấn, áp suất làm việc 700 bar và hành trình piston 150 mm. Sản phẩm sử dụng kết cấu thủy lực 2 chiều, cho phép piston thực hiện cả chuyển động đẩy và kéo, phù hợp với các công việc nâng, ép, căn chỉnh và tháo lắp thiết bị công nghiệp nặng.
Với lực đẩy lên đến 1.984 kN và lực kéo 982 kN, HHYG-200150S đáp ứng các ứng dụng yêu cầu lực thủy lực rất lớn trong nhà máy, xưởng cơ khí, công trình xây dựng và bảo trì máy móc.

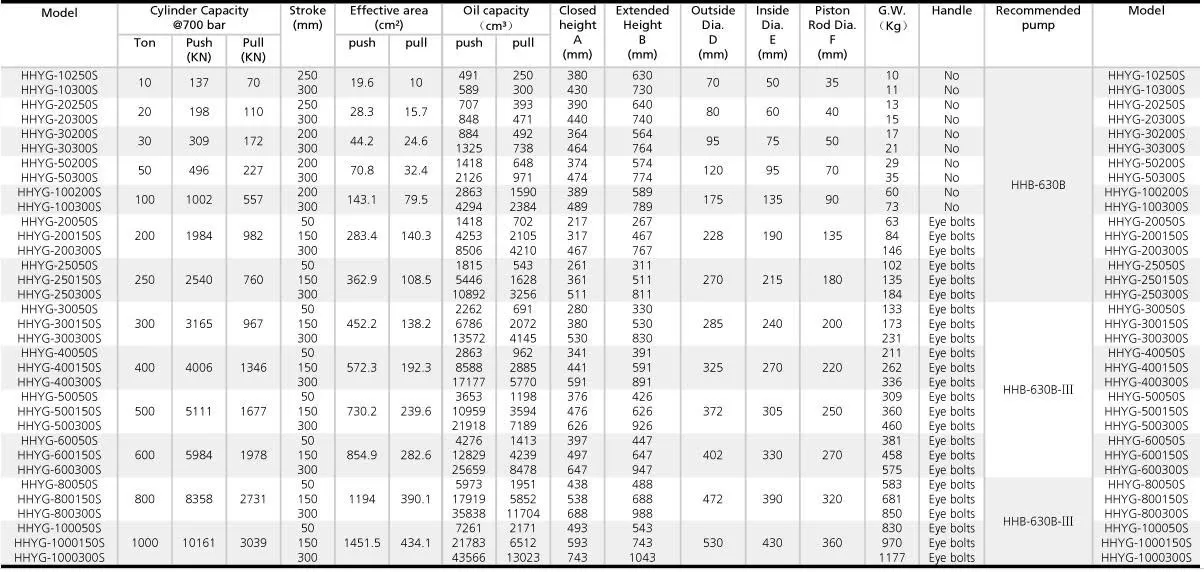

Thông số kỹ thuật kích thuỷ lực 2 chiều TLP HHYG-200150S
| Thông số | HHYG-200150S |
|---|---|
| Thương hiệu | TLP |
| Model | HHYG-200150S |
| Loại | Kích thủy lực 2 chiều |
| Tải trọng | 200 tấn |
| Áp suất làm việc | 700 bar |
| Lực đẩy | 1.984 kN |
| Lực kéo | 982 kN |
| Hành trình | 150 mm |
| Diện tích hiệu dụng đẩy | 283,4 cm² |
| Diện tích hiệu dụng kéo | 140,3 cm² |
| Dung tích dầu đẩy | 4.253 cm³ |
| Dung tích dầu kéo | 2.105 cm³ |

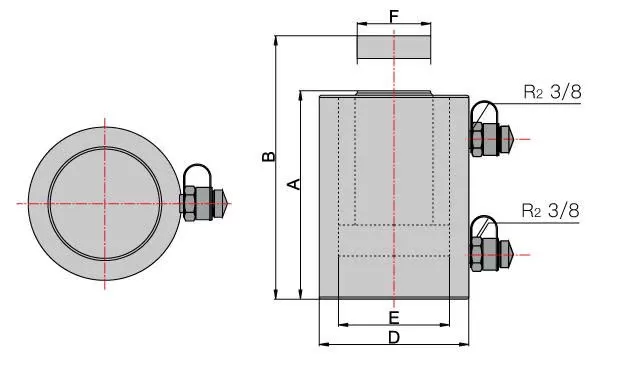

| Chiều cao đóng A | 467 mm |
| Chiều cao mở B | 617 mm |
| Đường kính ngoài D | 228 mm |
| Đường kính trong E | 190 mm |
| Đường kính ty piston F | 135 mm |
| Trọng lượng | 84 kg |
| Tay cầm | Bu lông mắt nâng |
Đặc điểm nổi bật của kích thuỷ lực TLP HHYG-200150S
Tải trọng lớn lên đến 200 tấn
HHYG-200150S thuộc nhóm kích thủy lực công suất lớn với tải trọng danh định 200 tấn, phù hợp cho các công việc nâng và di chuyển những thiết bị, kết cấu có khối lượng lớn.
Lực đẩy của kích đạt 1.984 kN, trong khi lực kéo đạt 982 kN, đáp ứng tốt những ứng dụng cần tạo lực thủy lực cao.

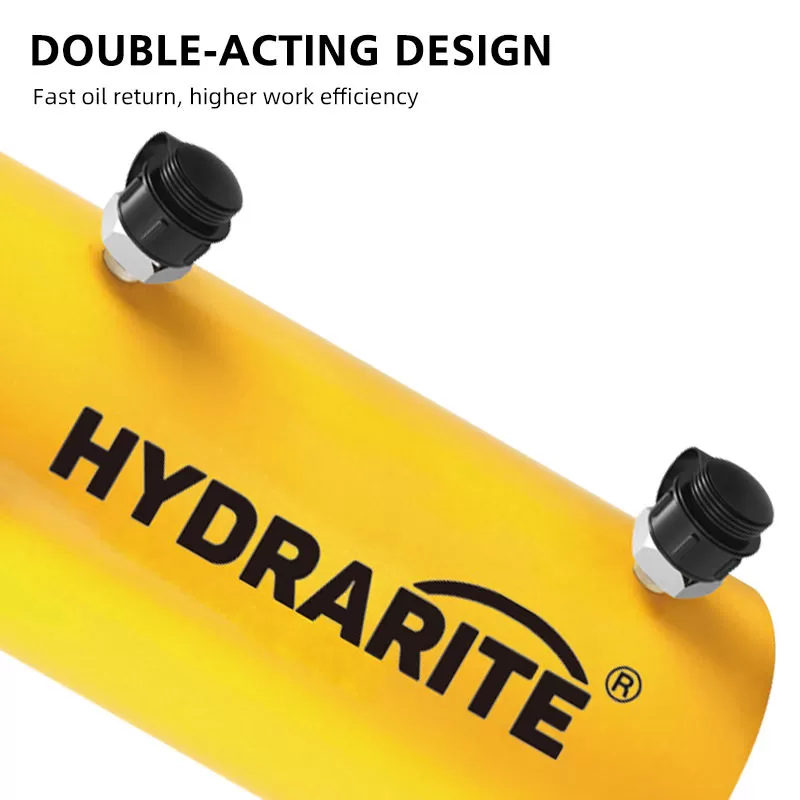

Thiết kế thủy lực 2 chiều
Kích HHYG-200150S sử dụng thiết kế tác động kép (double acting). Dầu thủy lực được cấp vào hai phía của piston để điều khiển chuyển động theo cả chiều đẩy và chiều kéo.
Thiết kế này giúp người sử dụng chủ động hơn khi thực hiện các công việc nâng, ép, kéo hoặc căn chỉnh tải trọng lớn.
Hành trình piston 150 mm
Model HHYG-200150S có hành trình 150 mm, phù hợp với những ứng dụng yêu cầu piston dịch chuyển trong khoảng 150 mm.
So với các model cùng dòng có hành trình ngắn hơn, hành trình 150 mm mang lại phạm vi dịch chuyển lớn hơn, đồng thời vẫn duy trì khả năng tạo lực rất cao.
Áp suất làm việc 700 bar
Kích được thiết kế để làm việc với áp suất thủy lực lên đến 700 bar, phù hợp với các hệ thống bơm thủy lực cao áp.
Để đảm bảo hiệu quả và an toàn, HHYG-200150S cần được kết hợp với bơm, van và các phụ kiện thủy lực có thông số tương thích.
Ưu điểm của kích thuỷ lực 2 chiều TLP HHYG-200150S
- Tải trọng nâng lớn đến 200 tấn.
- Áp suất làm việc cao 700 bar.
- Lực đẩy đạt 1.984 kN.
- Lực kéo đạt 982 kN.
- Hành trình piston 150 mm.
- Thiết kế tác động kép, hỗ trợ cả đẩy và kéo.
- Kết cấu chắc chắn dành cho các ứng dụng công nghiệp nặng.
- Đường kính piston và ty lớn, phù hợp với khả năng tạo lực cao.
- Có bu lông mắt nâng hỗ trợ việc di chuyển và lắp đặt kích.
- Có thể kết hợp với hệ thống bơm thủy lực cao áp.

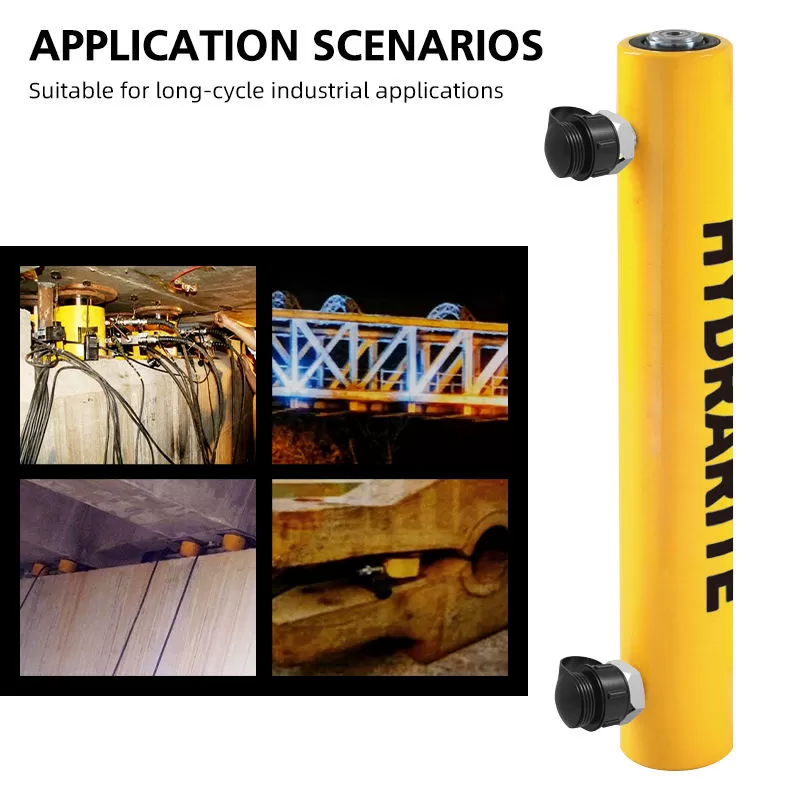

Ứng dụng của kích thuỷ lực TLP HHYG-200150S
Kích thủy lực 2 chiều TLP HHYG-200150S được sử dụng trong nhiều công việc yêu cầu lực lớn như:
- Nâng máy móc và thiết bị công nghiệp nặng.
- Lắp đặt máy móc trong nhà máy.
- Căn chỉnh máy và thiết bị.
- Ép các chi tiết có kích thước lớn.
- Tháo lắp các cụm máy công nghiệp.
- Bảo trì và sửa chữa thiết bị nặng.
- Nâng và căn chỉnh kết cấu thép.
- Thi công, lắp đặt và bảo trì kết cấu công trình.
- Sử dụng trong các hệ thống nâng thủy lực nhiều kích.
- Các ứng dụng cơ khí chế tạo và công nghiệp nặng.
Nguyên lý hoạt động của kích HHYG-200150S
HHYG-200150S hoạt động dựa trên nguyên lý truyền áp suất của dầu thủy lực.
Khi bơm thủy lực đưa dầu vào khoang làm việc với áp suất cao, áp suất tác động lên diện tích piston tạo ra lực lớn để piston di chuyển. Với kết cấu 2 chiều, dầu có thể được cấp vào hai phía của piston để điều khiển piston thực hiện chuyển động đẩy hoặc kéo.
Khi kết hợp với bơm thủy lực và van điều khiển phù hợp, người vận hành có thể kiểm soát quá trình nâng, hạ, ép hoặc kéo tải theo yêu cầu.

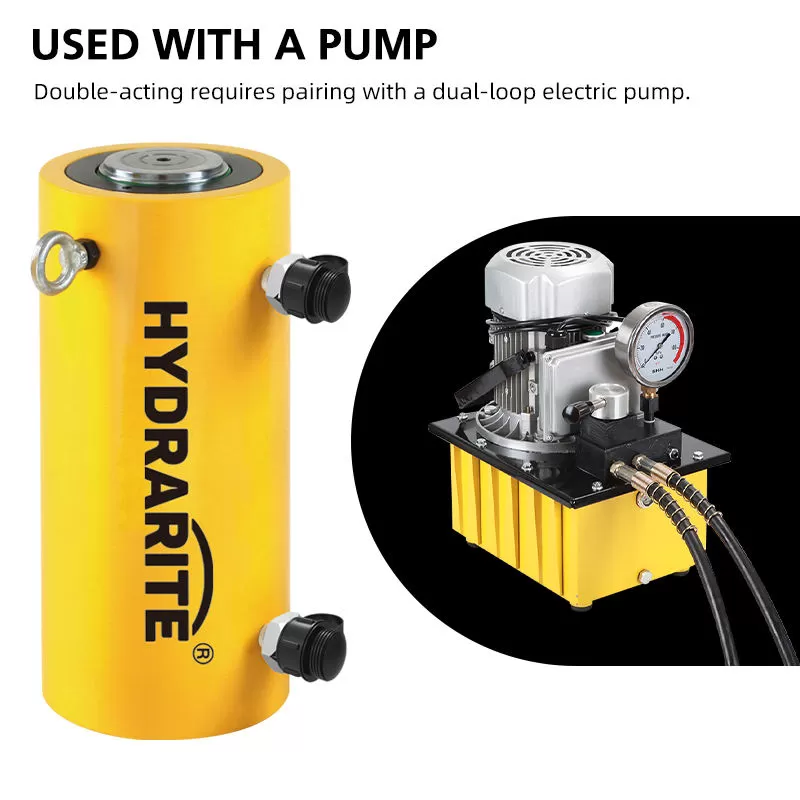

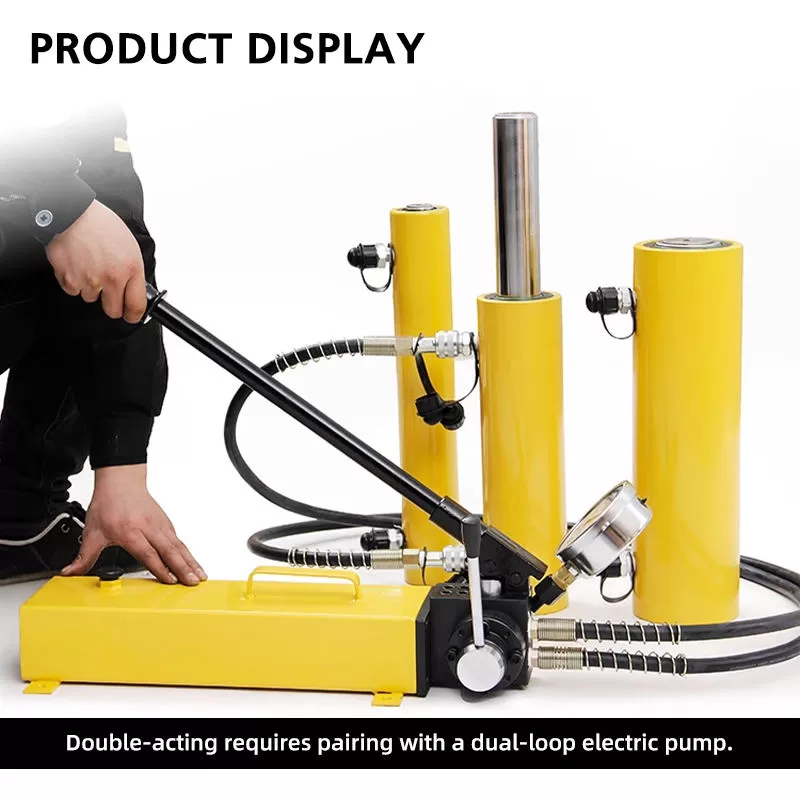

HHYG-200150S sử dụng với bơm thủy lực nào?
Do HHYG-200150S có tải trọng 200 tấn và áp suất làm việc lên đến 700 bar, cần sử dụng với bơm thủy lực cao áp có thông số phù hợp.
Khi lựa chọn bơm, cần căn cứ vào:
- Áp suất làm việc của hệ thống.
- Dung tích dầu cần thiết của kích.
- Lưu lượng bơm.
- Số lượng kích sử dụng.
- Yêu cầu về tốc độ nâng hạ.
- Kiểu điều khiển đẩy/kéo của hệ thống.
Việc lựa chọn đúng bơm giúp kích hoạt động ổn định và phát huy đầy đủ khả năng tạo lực.

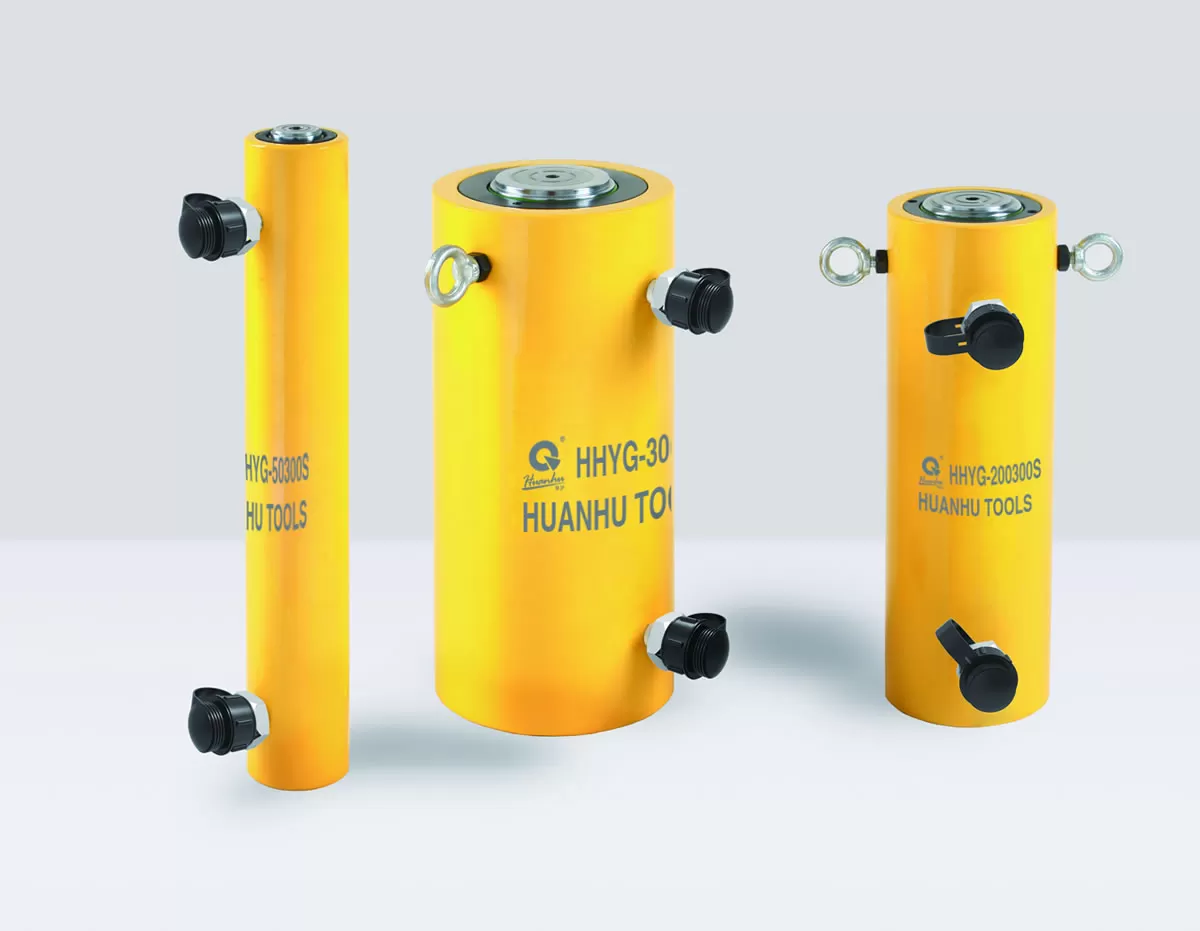

So sánh HHYG-200150S và HHYG-200300S
HHYG-200150S và HHYG-200300S đều thuộc dòng kích thủy lực 2 chiều TLP 200 tấn – 700 bar, khác biệt chủ yếu nằm ở hành trình piston.
| Thông số | HHYG-200150S | HHYG-200300S |
|---|---|---|
| Tải trọng | 200 tấn | 200 tấn |
| Áp suất | 700 bar | 700 bar |
| Lực đẩy | 1.984 kN | 1.984 kN |
| Lực kéo | 982 kN | 982 kN |
| Hành trình | 150 mm | 300 mm |
| Chiều cao đóng | 467 mm | 767 mm |
| Chiều cao mở | 617 mm | 1.067 mm |
| Dung tích dầu đẩy | 4.253 cm³ | 8.506 cm³ |
| Dung tích dầu kéo | 2.105 cm³ | 4.210 cm³ |
| Trọng lượng | 84 kg | 146 kg |
HHYG-200150S có hành trình 150 mm, kích thước và trọng lượng thấp hơn phiên bản hành trình 300 mm. Trong khi đó, HHYG-200300S phù hợp với những công việc cần phạm vi dịch chuyển piston lớn hơn.
Kích thuỷ lực 2 chiều 200 tấn TLP HHYG-200150S
Với tải trọng 200 tấn, áp suất làm việc 700 bar, hành trình 150 mm, lực đẩy 1.984 kN và lực kéo 982 kN, Kích thuỷ lực 2 chiều TLP model HHYG-200150S là thiết bị chuyên dụng cho các công việc cần lực thủy lực rất lớn.
Thiết kế tác động kép giúp kích có khả năng đẩy và kéo chủ động, phù hợp với nhiều công việc nâng, ép, tháo lắp và căn chỉnh trong công nghiệp nặng.
