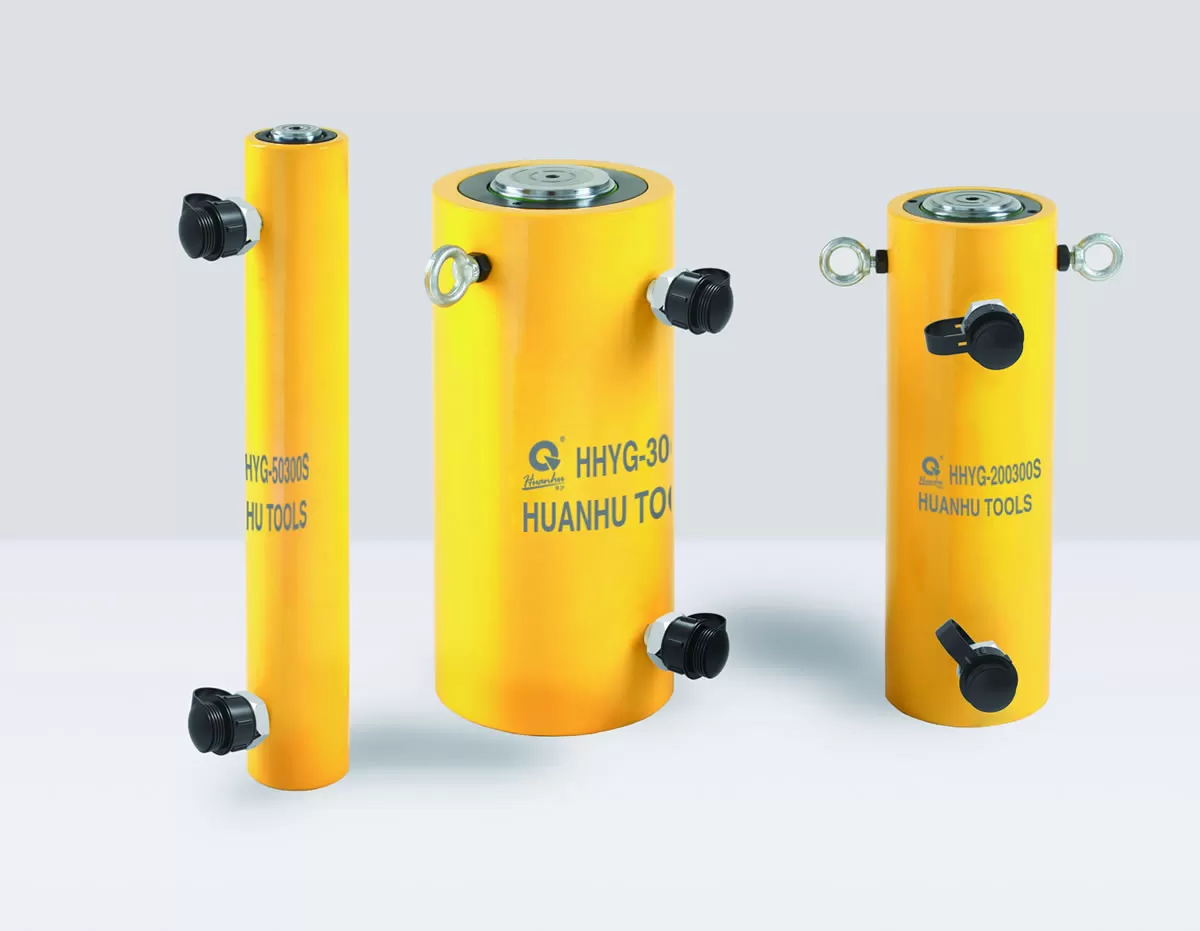

Kích thuỷ lực 2 chiều TLP model HHYG-500150S
Kích thuỷ lực 2 chiều TLP model HHYG-500150S là dòng kích thủy lực công nghiệp tải trọng lớn 500 tấn, hành trình 150 mm, được thiết kế để thực hiện các công việc nâng, kéo, ép, tháo lắp và căn chỉnh máy móc, thiết bị và kết cấu có tải trọng rất lớn.
Sản phẩm thuộc dòng HHYG-S của TLP, sử dụng thiết kế thủy lực 2 chiều cho phép tạo lực ở cả chiều đẩy và chiều kéo. Với tải trọng 500 tấn và hành trình 150 mm, HHYG-500150S phù hợp cho nhiều hệ thống nâng hạ và bảo trì công nghiệp nặng.
Thông số kỹ thuật Kích thuỷ lực 2 chiều TLP HHYG-500150S
| Thông số | Giá trị |
|---|---|
| Model | HHYG-500150S |
| Thương hiệu | TLP |
| Loại | Kích thủy lực 2 chiều |
| Tải trọng đẩy | 500 tấn |
| Lực đẩy Push | 5111 kN |
| Lực kéo Pull | 1677 kN |
| Hành trình | 150 mm |
| Diện tích hiệu dụng – Push | 730.2 cm² |
| Diện tích hiệu dụng – Pull | 239.6 cm² |
| Dung tích dầu – Push | 10.959 cm³ |
| Dung tích dầu – Pull | 3.594 cm³ |

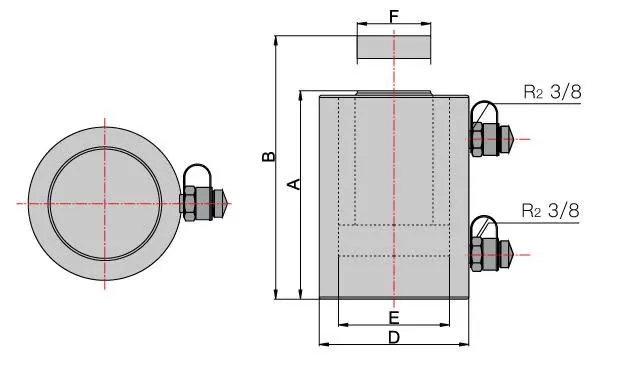

| Chiều cao đóng A | 476 mm |
| Chiều cao mở rộng B | 626 mm |
| Đường kính ngoài D | 372 mm |
| Đường kính trong E | 305 mm |
| Đường kính ty piston F | 250 mm |
| Trọng lượng | 330 kg |
| Tay cầm | Eye bolts |
| Bơm thủy lực khuyến nghị | HHB-630B-III |

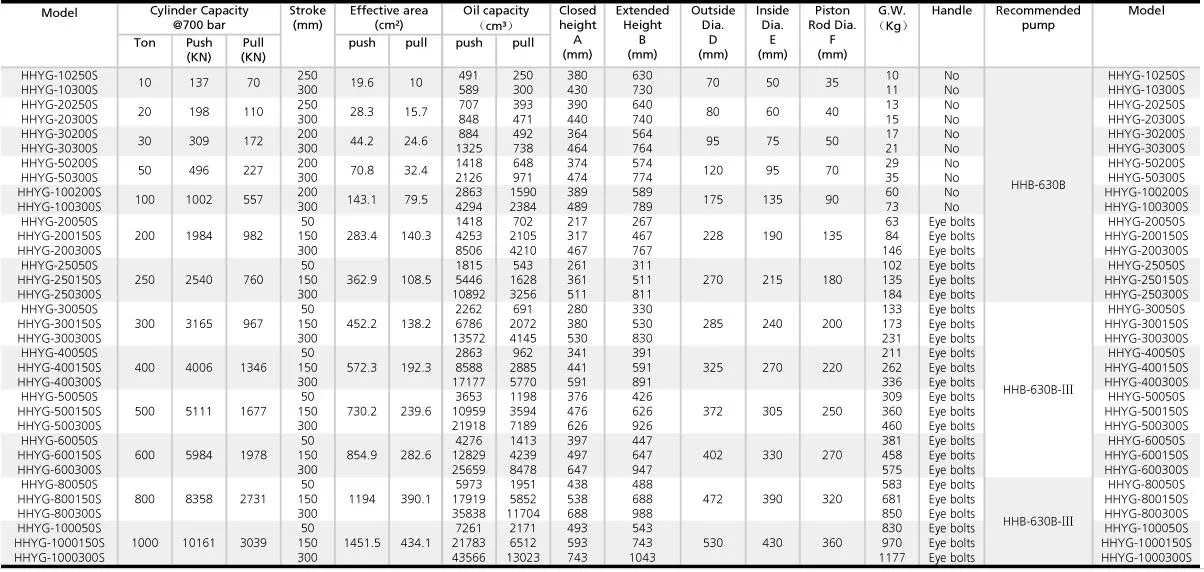

Thông số được tổng hợp theo bảng catalogue TLP do khách hàng cung cấp.
Kích thuỷ lực 2 chiều TLP HHYG-500150S 500 tấn
Với tải trọng danh định 500 tấn, HHYG-500150S được sử dụng cho các công việc cần lực nâng và lực ép rất lớn. Lực đẩy của kích đạt 5111 kN, trong khi lực kéo đạt 1677 kN.

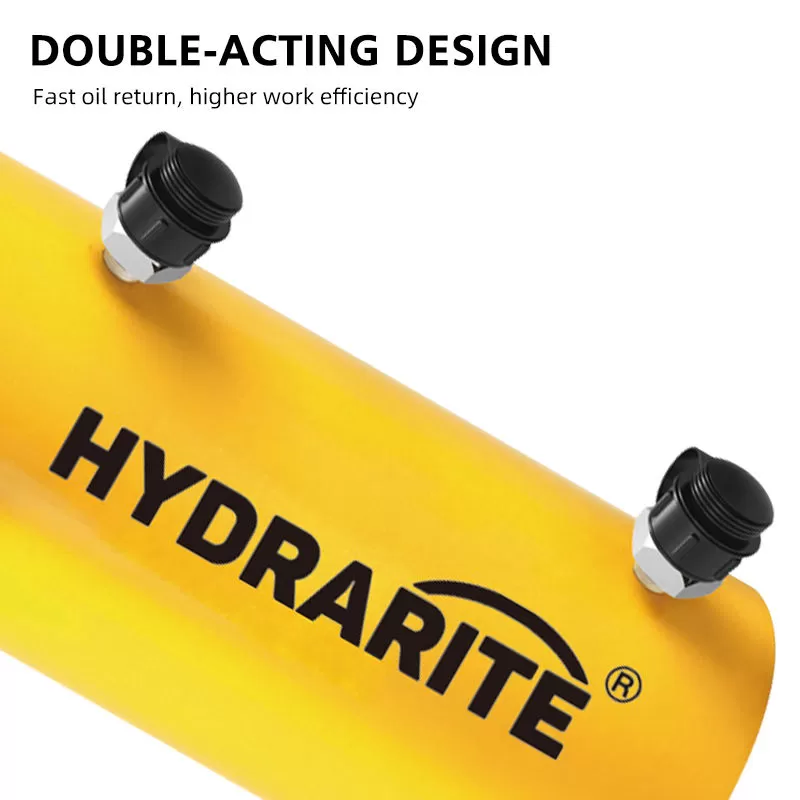

Thiết kế 2 chiều cho phép piston hoạt động theo cả hai hướng, giúp thiết bị đáp ứng nhiều công việc hơn so với kích thủy lực chỉ có chức năng đẩy.
Model có hành trình 150 mm, phù hợp với các ứng dụng yêu cầu piston dịch chuyển 150 mm trong mỗi chu kỳ làm việc.
Đặc điểm nổi bật của Kích thuỷ lực TLP HHYG-500150S
Tải trọng 500 tấn
HHYG-500150S thuộc nhóm kích thủy lực tải trọng rất lớn với khả năng tạo lực đẩy lên tới 5111 kN, tương đương tải trọng danh định 500 tấn.
Sản phẩm phù hợp cho các công việc nâng hạ, ép và căn chỉnh máy móc, thiết bị hoặc kết cấu công nghiệp có trọng lượng lớn.
Khả năng đẩy và kéo
Kích được thiết kế theo dạng 2 chiều, với:
- Lực đẩy: 5111 kN
- Lực kéo: 1677 kN
Khả năng tạo lực theo cả hai hướng giúp HHYG-500150S có thể sử dụng trong các công việc nâng, kéo, ép, tháo lắp và căn chỉnh.
Hành trình 150 mm
Model HHYG-500150S có hành trình piston 150 mm, chiều cao đóng 476 mm và chiều cao mở rộng 626 mm.
Thông số này giúp người dùng dễ dàng tính toán không gian cần thiết trước khi lắp đặt kích vào hệ thống nâng.
Kết cấu chắc chắn
Kích có đường kính ngoài 372 mm, đường kính trong 305 mm và đường kính ty piston 250 mm.
Trọng lượng sản phẩm khoảng 330 kg, do đó việc vận chuyển và lắp đặt cần có phương án nâng hạ phù hợp.

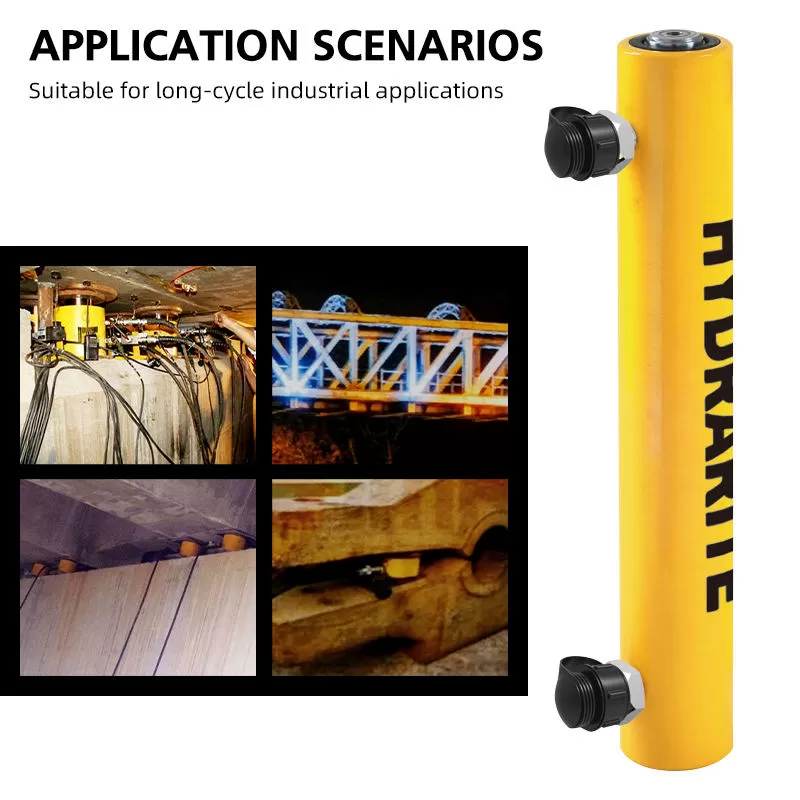

Ứng dụng Kích thuỷ lực 2 chiều TLP HHYG-500150S
Kích thủy lực 500 tấn TLP HHYG-500150S có thể được sử dụng trong nhiều lĩnh vực công nghiệp nặng:
- Nâng máy móc và thiết bị công nghiệp.
- Nâng và căn chỉnh kết cấu thép.
- Nâng, hạ và định vị các kết cấu lớn.
- Lắp đặt máy móc trong nhà máy.
- Tháo lắp các cụm máy và chi tiết cơ khí lớn.
- Ép các chi tiết có kích thước lớn.
- Kéo và căn chỉnh kết cấu.
- Bảo trì, sửa chữa thiết bị công nghiệp.
- Nâng chỉnh dầm và kết cấu cầu đường.
- Kết hợp nhiều kích trong hệ thống nâng thủy lực đồng bộ.

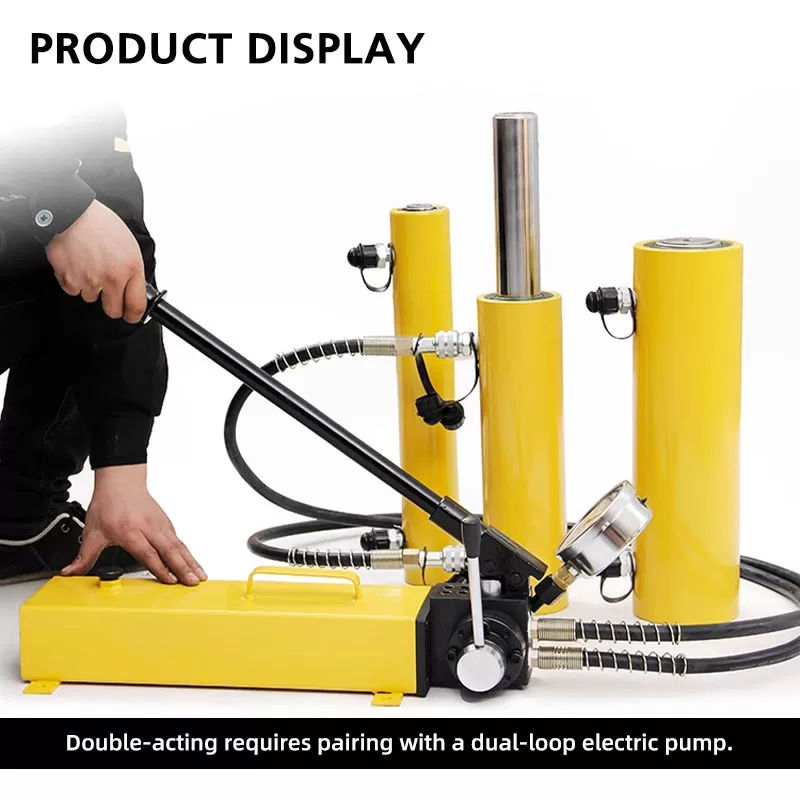

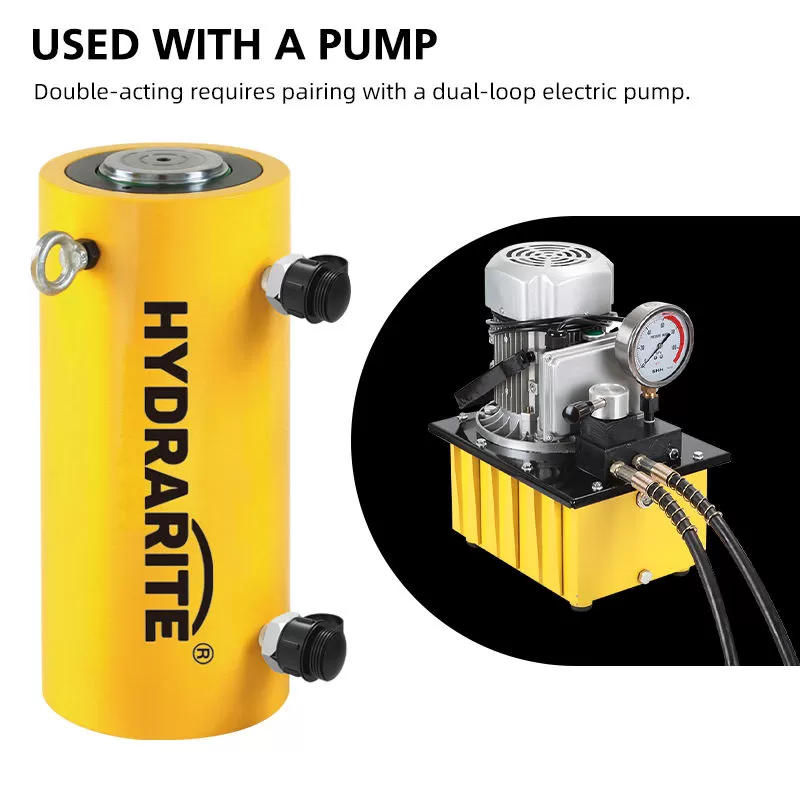

Bơm thủy lực cho Kích TLP HHYG-500150S
Theo bảng thông số kỹ thuật TLP, HHYG-500150S sử dụng bơm thủy lực khuyến nghị HHB-630B-III.
Dung tích dầu của kích ở phía đẩy khoảng 10.959 cm³, phía kéo khoảng 3.594 cm³. Khi lựa chọn bơm, cần đảm bảo bơm đáp ứng được yêu cầu về áp suất, lưu lượng và dung tích dầu của hệ thống.
Nếu sử dụng nhiều kích đồng thời, cần tính toán phương án phân phối dầu và điều khiển phù hợp để đảm bảo quá trình nâng được ổn định.
So sánh các model Kích thuỷ lực TLP 500 tấn
TLP cung cấp nhiều lựa chọn hành trình cho dòng kích 500 tấn. Người dùng có thể lựa chọn model dựa trên khoảng dịch chuyển piston và điều kiện lắp đặt thực tế.
| Thông số | HHYG-50050S | HHYG-500150S | HHYG-500300S |
|---|---|---|---|
| Tải trọng | 500 tấn | 500 tấn | 500 tấn |
| Hành trình | 50 mm | 150 mm | 300 mm |
| Lực đẩy | 5111 kN | 5111 kN | 5111 kN |
| Lực kéo | 1677 kN | 1677 kN | 1677 kN |
| Chiều cao đóng | 376 mm | 476 mm | 626 mm |
| Chiều cao mở rộng | 426 mm | 626 mm | 926 mm |
| Đường kính ngoài | 372 mm | 372 mm | 372 mm |
| Đường kính trong | 305 mm | 305 mm | 305 mm |
| Đường kính ty piston | 250 mm | 250 mm | 250 mm |
| Trọng lượng | 306 kg | 330 kg | 460 kg |
Trong đó, HHYG-500150S là phiên bản hành trình 150 mm, nằm giữa model hành trình 50 mm và 300 mm trong dòng kích TLP 500 tấn.
Lưu ý khi sử dụng Kích thuỷ lực 500 tấn
Do có khả năng tạo lực rất lớn, HHYG-500150S cần được sử dụng đúng tải trọng và đúng quy trình kỹ thuật.
Trước khi vận hành cần kiểm tra vị trí đặt kích, bề mặt tiếp xúc, đường ống thủy lực, đầu nối và bơm. Kích phải được đặt trên bề mặt đủ khả năng chịu tải và đảm bảo piston tác động đúng phương.
Không sử dụng kích vượt quá tải trọng cho phép. Khi nâng tải trọng lớn, cần có biện pháp kê, chèn hoặc chống đỡ an toàn phù hợp. Không làm việc bên dưới tải khi tải chỉ đang được giữ bởi kích thủy lực.
Mua Kích thuỷ lực 2 chiều TLP HHYG-500150S tại ThienanTools
ThienanTools.vn cung cấp các thiết bị thủy lực công nghiệp TLP, trong đó có Kích thuỷ lực 2 chiều TLP HHYG-500150S tải trọng 500 tấn, hành trình 150 mm.
Sản phẩm phù hợp cho nhà máy, doanh nghiệp cơ khí, đơn vị bảo trì công nghiệp, đơn vị thi công kết cấu và các hệ thống nâng hạ chuyên dụng cần lực thủy lực lớn.
Khi lựa chọn kích, khách hàng nên cung cấp tải trọng cần nâng, hành trình yêu cầu, chiều cao lắp đặt, không gian làm việc và phương án nâng hoặc kéo để được tư vấn model, bơm thủy lực và phụ kiện phù hợp.
